전력 분배기 및 전력 스플리터는 기능 및 응용 프로그램과 관련이 있으며 종종 상호 교환 적으로 . 엄격하게 말하지만 주로 미묘한 차이가 있습니다.설계 목표, 기능적 초점 및 응용 프로그램 시나리오. 특정 차이점은 다음과 같습니다.
1. 코어 함수 및 설계 목표
파워 분배기
그것의 핵심은"양방향성". 하나의 입력 전력을 여러 출력 (배포 모드)으로 분할 할뿐만 아니라 여러 입력 전원을 하나의 출력 (결합 모드)으로 결합 할 수 있으므로 "Power Divider-Comber".이라고도합니다.
디자인이 강조됩니다포트 매칭, 낮은 손실 및 고립순방향 분포 및 역 결합 중 효율적인 작동을 보장하기 위해 신호 반사 및 포트 간의 간섭 감소 .

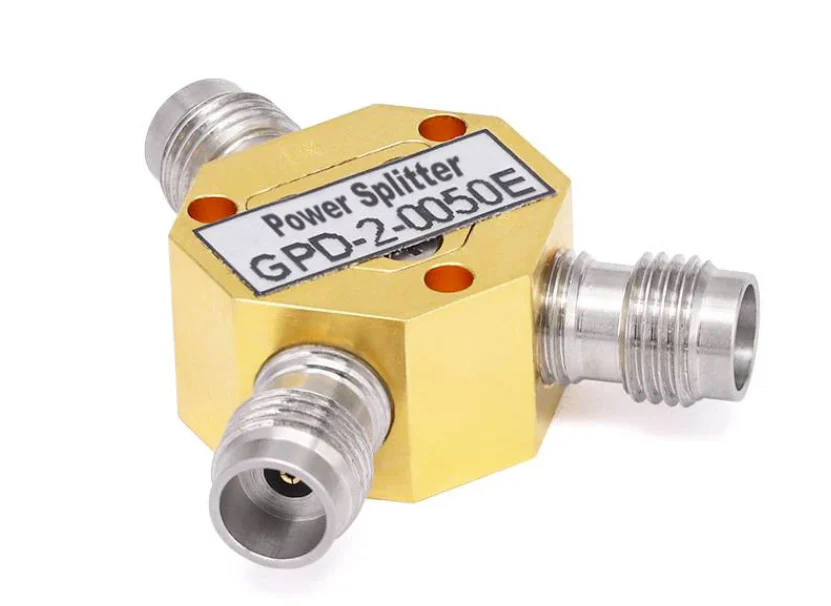

파워 스플리터
그것의 핵심입니다"단방향", 역 결합 함수를 고려하지 않고 하나의 입력 전력을 여러 출력으로 분할하는 데만 집중합니다. .
디자인은 더 강조합니다간단한 전력 분배 비율, 역 격리 및 일치에 대한 요구 사항이 낮고 구조가 더 간단 할 수 있습니다 (예 : 저항 네트워크 또는 간단한 전송 라인 만 사용하는 등) .
2. 기술 지표의 차이
| 지시자 | 파워 분배기 | 파워 스플리터 |
|---|---|---|
| 격리 | 포트 간의 간섭을 피하기 위해 높음 (보통 20dB) | 낮음 (엄격하게 필요하지 않을 수 있음) |
| 양방향성 | 양방향 작동 (배포/결합)을 지원합니다. | 단방향 분포 만 지원합니다 |
| 전압 정장 파도 비율 (VSWR) | 좋은 양방향 일치를 보장하기 위해 낮은 (보통 2 1.2) | 더 높은 (입력 포트의 기본 일치 만 필요합니다) |
| 삽입 손실 | 낮은 (주로 양방향 분할의 경우 3DB와 같은 분포 손실) | 더 높을 수 있습니다 (저항 전압 분할 손실과 같은 추가 손실 포함) |
3. 전형적인 구조 및 응용 시나리오
파워 분배기
일반적인 구조 : Wilkinson Power Dividers, Branchline Bridges 등 .. 전송 라인 또는 커플 링 구조에 의존하여 고정밀 분포 .
애플리케이션 시나리오 : 레이더 전송/수신 모듈 (전송 신호를 배포하고 수신 신호를 조합하는 데 필요한), 안테나 어레이 (신호 분포 및 조합), 무선 주파수 전력 콤바이너 등 . 등의 양방향 작동이 필요한 시스템
파워 스플리터
일반적인 구조 : 저항 네트워크, 간단한 T 형 전송 라인 등 ., 더 간단한 구조 .
응용 프로그램 시나리오 : 케이블 TV 신호를 여러 사용자 단자에 배포, 무선 주파수 테스트에서 신호 소스의 다중 채널 병렬 출력, 저전력 장치의 신호 분로 등과 같은 단방향 분포 만 필요한 시나리오 .
