RF 순환기와 RF 절연기의 차이 및 연결

운영 원칙 :

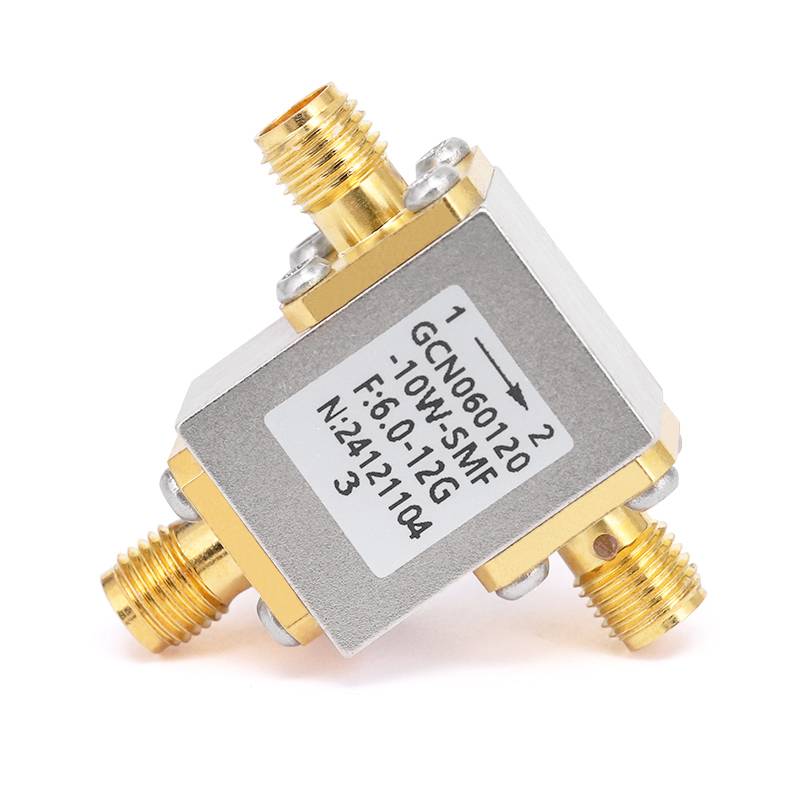

RF 순환기:

원형기는 포트 . 사이의 특정 방향으로 RF 신호를 지시하는 3 포트 (또는 그 이상) 장치입니다. 신호가 한 포트에서 다음 포트에서 다음 방향으로 흘러 들어가도록합니다. ..

순환기는 자기 재료의 비선형 효과 .의 비선형 효과를 기반으로 작동합니다. . 일반적으로 3 포트 회로에서 자기장 .에 연결된 회전 비선형 재료로 구성되며, 포트 1의 신호는 포트 2로 이동하고 포트 2의 신호는 포트 3으로 이동하며 포트 3의 신호는 포트로 라우팅됩니다.

RF 절연체:

Isolator는 일반적으로 신호가 원래 소스 .로 돌아 오는 것을 차단하는 동안 신호가 한 포트에서 다른 포트로 흐를 수있는 2 포트 장치입니다.

순환기와 마찬가지로 Isolator는 작동을 위해 자기 재료를 사용하지만, 두 개의 포트 만 있습니다 . Isolator에는 역 신호 흐름을 방지하여 손상 또는 간섭을 유발할 수있는 반사 된 신호에서 소스를 분리합니다 ..



주요 작동 원리 : 자기 재료

두 장치 모두 레버리지강자성 물질정적 자기장 아래에서 (e . g ., 페라이트) . 자기장이 유도됩니다.비 재조산 전파RF 신호의 경우, 의미를 의미하는 신호 동작은 앞으로 이동할 때 . 뒤로 이동할 때 .이 비 재전송이 다음을 가능하게합니다.

순환기는 포트 . 사이의 순차적으로 신호를 순차적으로 라우팅합니다.

역 신호를 억제하기위한 절연체 (역 방향의 높은 감쇠, 전방 방향의 낮은 손실) .



실제 응용 프로그램 : 실제 사용 사례

순환기:

레이더 시스템에서는 전송 및 수신 신호를 별도로 분리하고 (간섭없이 수신기) .

통신 네트워크에서는 단일 채널 (e . g .을 통해 양방향 신호 흐름을 활성화하여 업 링크/다운 링크 신호 분할 .

차단기:

불일치 하중에서 반사 전원을 차단하여 RF 앰프를 보호합니다 (e . g ., 다양한 임피던스가있는 안테나 .

하중 반사로 인한 주파수 당기기를 방지하여 발진기를 안정화시킵니다 .



.
