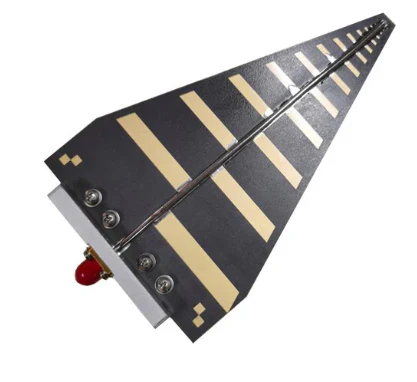

로그 정기 안테나의 작동 방식

디자인과 구조

1. ** 요소 구성 ** : LPA는주기적인 방식으로 배열 된 여러 요소 (일반적으로 쌍극자와 같은)로 구성됩니다. 요소는 간격으로 로그를 이루어 지므로 안테나를 따라 이동할 때 요소 사이의 거리가 특정 비율이 증가합니다. 이 로그 간격은 안테나가 다른 주파수에서 효과적으로 공명 할 수있게합니다.

2. ** 다중 요소 ** : 안테나에는 일반적으로 여러 쌍의 요소가 포함되어 있으며 각 쌍은 특정 주파수로 공명하도록 설계되었습니다. 요소는 일반적으로 크기가 테이퍼되고 각각이 수신 또는 전송하려는 주파수의 파장에 해당하는 길이가 다른 길이가되도록 배열됩니다.

3. ** 피드 메커니즘 ** : 피드 포인트는 일반적으로 배열 뒷면에 위치하며 전원을 요소에 공급하는 전송 라인이 있습니다. 설계를 통해 입력 신호에 의해 여러 주파수 대역이 효율적으로 여기 될 수 있습니다.

운영 원리

1. ** 광대역 성능 ** : LPA는 본질적으로 구조로 인해 광대역입니다. 각 요소는 서로 다른 주파수로 공명 할 수있어 안테나가 튜닝없이 넓은 범위에서 효과적으로 작동 할 수 있습니다.

2. ** 로그 간격 ** : 요소의 로그 간격은 주파수가 증가함에 따라 요소가 크기와 간격이 증가 함을 의미합니다. 이를 통해 안테나는 전체 주파수 범위에서 일관된 성능을 유지할 수 있습니다.

3. ** 방사선 패턴 ** : LPA는 일반적으로 방향 방사선 패턴을 가지며 특정 응용 분야에 최적화 할 수 있습니다. 패턴은 작동 주파수 범위에서 비교적 안정적으로 유지되며 예측 가능한 게인 및 방향성을 제공합니다.

4. ** 임피던스 매칭 ** : LPA의 설계는 주파수 범위에서 우수한 임피던스 일치를 보장하여 반사를 최소화하고 전력 전송을 극대화하는 데 도움이됩니다.

응용 프로그램

로그 주기적 안테나는 다음을 포함하여 다양한 응용 분야에서 널리 사용됩니다.

- ** 통신 시스템 ** : TV 방송 및 이동 통신과 같은 광범위한 대역폭이 필요한 통신 시스템에 이상적입니다.
- ** 레이더 시스템 ** : 광범위한 주파수 범위에서 작동하는 능력은 레이더 응용 분야에 적합합니다.
- ** 테스트 및 측정 ** : 종종 넓은 주파수 응답이 필요한 테스트 장비에 사용됩니다.

요약하면, 로그 주기적 안테나는 고유 한 구조와 요소 배열을 활용하여 광대역 성능을 달성하여 많은 통신 및 전자 애플리케이션에서 가치가 있습니다.
