범용 테스트 케이블
범용 테스트 케이블은 전자 테스트와 같은 필드에서 널리 사용되는 케이블 제품이며, 다양한 사용 요구 사항 . 커넥터 측면 에서이 케이블은 1 . 85mm, 2 . 4mm, SMA, G3PO 및 GPPO를 포함한 다양한 유형의 커넥터를 제공합니다. 모든 커넥터의 임피던스는 50 옴과 표준 극성을 갖습니다.
설명
범용 테스트 케이블

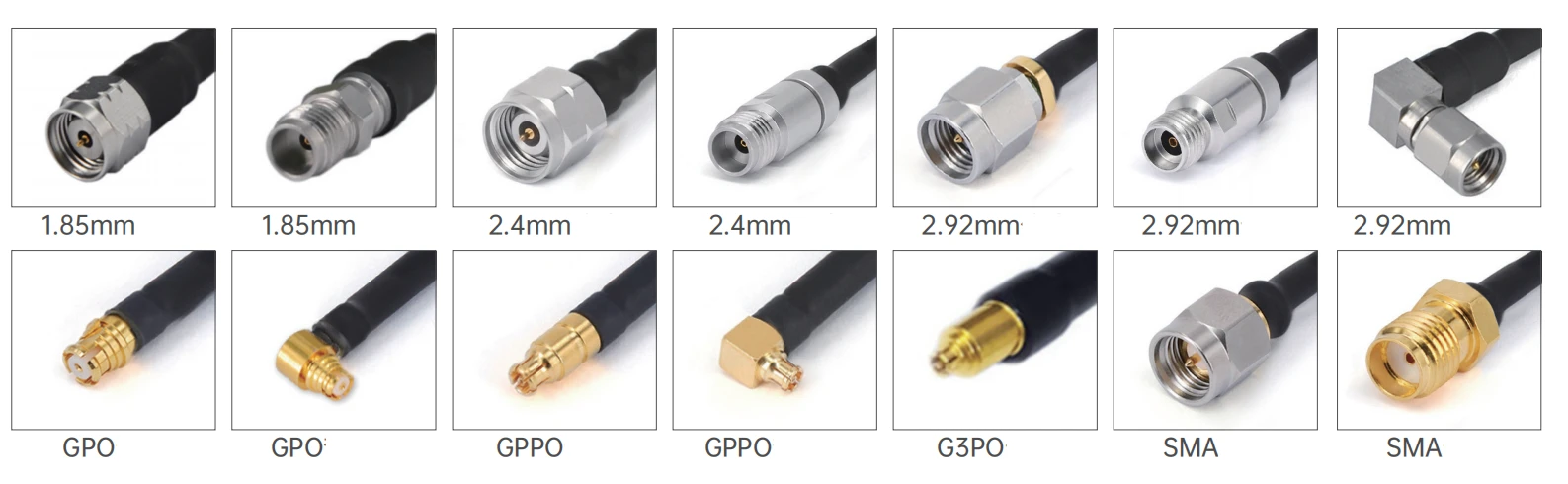

범용 테스트 케이블은 전자 테스트와 같은 필드에서 널리 사용되는 케이블 제품으로, 다양한 사용 요구 사항 . 커넥터 측면 에서이 케이블은 1 . 85mm, 2 . 4mm, 2 .} 92mm, G3PO 및 GPO를 포함하여 다양한 유형의 커넥터를 제공합니다. 모든 커넥터의 임피던스는 50 옴과 표준 극성을 갖습니다. 또한 커넥터에는 직선 및 오른쪽 각도 유형을 포함한 여러 설치 방법이 있으며, 이는 다른 장치 인터페이스에 유연하게 적응할 수 있습니다.
제품 소개
재료 선택의 관점에서, 중앙 접촉, 외부 접촉 및 본체는 금으로 도금 된 황동, 금으로 도금 된 베릴륨 구리 또는 통행 스테인리스 스틸과 같은 재료로 만들어졌으며, 전기 전도성 및 부식성이 우수한 . 유전체는 PEI 또는 PTFE 재료로 만들어진 PEI 또는 PTFE 재료로 만들어져 신호 전도도를 보장하기 위해 {1} {1} {1} {1} {1} {1} 강철, 절연 층은 고체 PTFE이며, 차폐 층은은 - 도금 구리 테이프와 구리선으로 구성되며, 외피는 FEP 재료로 만들어졌다.
제품 응용 프로그램
통신 기지국, 휴대 전화, 위성 통신 장비 등의 연구, 개발, 생산 및 테스트 중에 일반 - 목적 테스트 케이블은 다양한 테스트 기기를 통신 장치에 연결하여 안정적인 신호 전송을 보장하기 위해 다양한 테스트 기기에 안정적인 신호 전송을 보장해야합니다. 종류의 케이블은 신호 생성기, 스펙트럼 분석기 및 기타 장비를 연결하여 기지국의 라디오 주파수 성능을 정확하게 테스트하여 기지국이 안정적이고 효율적인 통신 서비스를 제공 할 수 있도록 .
중요한 메모
1. 사용자 정의 길이 케이블 어셈블리의 경우, 체크 아웃 페이지에 길이 정보를 남겨 두는 것을 잊지 마십시오.
2. 모든 케이블 어셈블리에는 위상 일치 쌍 또는 그룹이 제공 될 수 있습니다. 위상을 일치 시키려면 케이블이 필요하면 이메일을 보내주십시오. sales@flexirf.com
제품 사양 데이터
|
구성 |
|
|
커넥터 1 유형 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n |
|
커넥터 1 임피던스 |
50 옴 |
|
커넥터 1 극성 |
기준 |
|
커넥터 2 유형 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/n |
|
커넥터 2 임피던스 |
50 옴 |
|
커넥터 2 극성 |
기준 |
|
커넥터 마운트 방법 |
없음 |
|
커넥터 바디 스타일 |
직선 및 직각 |
|
재료 정보 |
|
|
센터 연락처 |
황동 금도금, 베릴륨 구리 금도금 |
|
외부 접촉 |
황동 금도금, 베릴륨 구리 금도금, 스테인레스 스틸 패시브 |
|
몸 |
황동 금도금, 베릴륨 구리 금, 스테인레스 스틸 패시브 |
|
유전체 |
PEI/PTFE |
|
환경 데이터 |
|
|
온도 범위 |
-40 정도 ~ +165 학위 |
|
2011/65/EU (ROHS) |
준수 |
|
케이블 사양 |
|
|
중앙 지휘자 |
은도금 구리 웰드 |
|
유전체 |
견고한 ptfe |
|
두 개의 차폐 |
은도금 구리 밴드 및 와이어 |
|
재킷 |
fep |
|
커패시턴스 (PF/M) |
95.1 |
|
전파 속도 (%) |
70 |
|
차폐 효과 |
<-100dB @ 1GHz |
|
파워 취급 |
해수면에서 18GHz @ 18GHz, VSWR1.0 |
제품 유형
| GAF71/RG405SS 405 시리즈 유연한 케이블 어셈블리 | ||||
 |
구조 재료 직경 (MM) |
|||
|
1 |
내부 도체 |
은도금 구리 입은 강철 |
0.51±0.05 |
|
|
2 |
절연체 |
견고한 ptfe |
1.63±0.05 |
|
|
3 |
내부 차폐 |
은도금 구리 밴드 |
1.80±0.05 |
|
|
4 |
외부 차폐 |
은도금 구리 와이어 브레이딩 |
2.18±0.05 |
|
|
5 |
재킷 |
fep |
2.54±0.1 |
|
| 감쇠, 전력 (20도 해수면의 시험 조건) | |||||||
|
주파수 (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
감쇠 (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
감쇠 (DB/FT) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
일반적인 모델 및 기술 지표
|
|||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실/VSWR |
 |

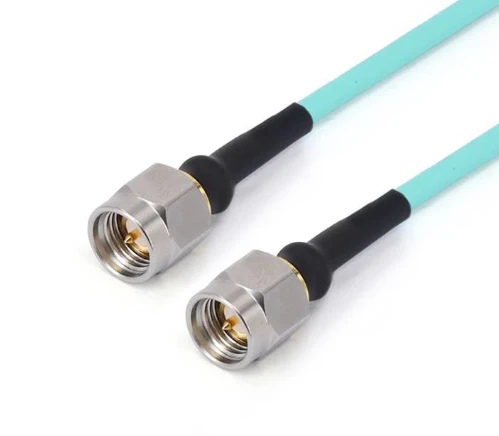

frf 71- smmsmm-xxx |
SMA 남성 |
SMA 남성 |
DC -26.5 GHZ |
1.30 |
 |

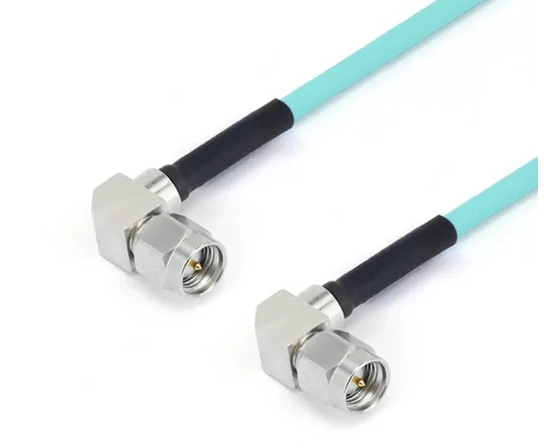

frf 71- smwmsmwm-xxx -18 g |
직각을 가진 SMA 남성 |
직각을 가진 SMA 남성 |
DC -18 GHZ |
1.30 |
 |

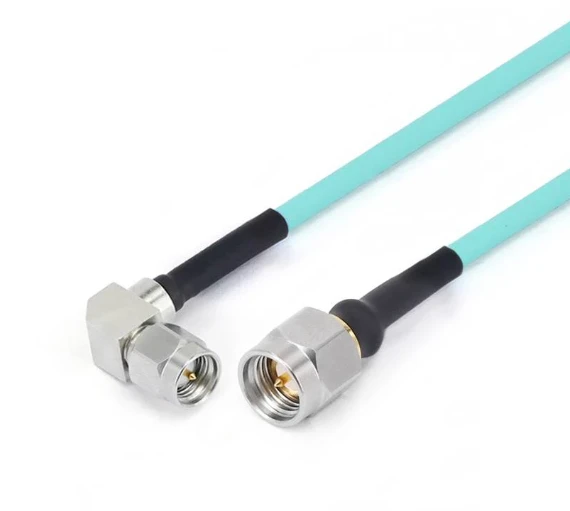

frf 71- smmsmwm-xxx -18 g |
SMA 남성 |
직각을 가진 SMA 남성 |
DC -18 GHZ |
1.30 |
 |
frf 71- smmgpf-xxx |
SMA 남성 |
GPO (SMP) 여성 |
DC -26.5 GHZ |
1.35 |
 |
frf 71- smmgpwf-xxx |
SMA 남성 |
직각을 가진 GPO (SMP) 암컷 |
DC -26.5 GHZ |
1.35 |
 |
frf 71- smfgpf-xxx |
SMA 여성 |
GPO (SMP) 여성 |
DC -26.5 GHZ |
1.35 |
 |
frf 71- smffgpf-xxx |
4 홀 플랜지가있는 SMA 암컷 |
GPO (SMP) 여성 |
DC -26.5 GHZ |
1.35 |
 |
frf 71- smmgppf-xxx |
SMA 남성 |
GPPO (Mini-SMP) 암컷 |
DC -26.5 GHZ |
14db |
 |
frf 71- smmgppwf-xxx |
SMA 남성 |
직각을 가진 GPPO 여성 |
DC -26.5 GHZ |
14db |
 |
frf 71- smwmgppf-xxx -18 g |
직각을 가진 SMA 남성 |
GPPO (Mini-SMP) 암컷 |
DC -18 GHZ |
15db |
 |
frf 71- smwmgppwf-xxx -18 g |
직각을 가진 SMA 남성 |
직각을 가진 GPPO 여성 |
DC -18 GHZ |
15db |
 |
frf 71- smfgppf-xxx |
SMA 여성 |
GPPO (Mini-SMP) 암컷 |
DC -26.5 GHZ |
14db |
 |
frf 71- smffgppf-xxx |
4 홀 플랜지가있는 SMA 암컷 |
GPPO (Mini-SMP) 암컷 |
DC -26.5 GHZ |
14db |
 |
frf 71-292 m292m-xxx |
2.92mm 남성 |
2.92mm 남성 |
DC -40 GHZ |
1.35 |
 |
frf 71-292 mgpf-xxx |
2.92mm 남성 |
GPO (SMP) 여성 |
DC -40 GHZ |
14db |
 |
frf 71-292 mgpwf-xxx |
2.92mm 남성 |
직각을 가진 GPO (SMP) 암컷 |
DC -40 GHZ |
12db |
 |
frf 71-292 fgpf-xxx |
2.92mm 여성 |
GPO (SMP) 여성 |
DC -40 GHZ |
14db |
 |
frf 71-292 ffgpf-xxx |
4 홀 플랜지가있는 2.92mm 암 |
GPO (SMP) 여성 |
DC -40 GHZ |
14db |
 |
frf 71-292 mgppf-xxx |
2.92mm 남성 |
GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
14db |
 |
frf 71-292 fgppf-xxx |
2.92mm 여성 |
GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
14db |
 |
frf 71-292 ffgppf-xxx |
4 홀 플랜지가있는 2.92mm 암 |
GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
14db |
 |
frf 71-292 mgppwf-xxx |
2.92mm 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
12db |
 |
frf 71-292 mg3pf-xxx |
2.92mm 남성 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
14db |
 |
frf 71-292 fg3pf-xxx |
2.92mm 여성 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
14db |
 |
frf 71-292 ffg3pf-xxx |
4 홀 플랜지가있는 2.92mm 암 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
14db |
 |
frf 71-24 m24m-xxx |
2.4mm 남성 |
2.4mm 남성 |
DC -50 GHZ |
14db |
 |
frf 71-24 fgpf-xxx |
2.4mm 여성 |
GPO (SMP) 여성 |
DC -40 GHZ |
12db |
 |
frf 71-24 ffgpf -100 |
4 홀 플랜지가있는 2.4mm 암 |
GPO (SMP) 여성 |
DC -40 GHZ |
12db |
 |
frf 71-24 mgpwf-xxx |
2.4mm 남성 |
직각을 가진 GPO (SMP) 암컷 |
DC -40 GHZ |
10db |
 |
frf 71-24 mgppf-xxx |
2.4mm 남성 |
GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
12db |
 |
frf 71-24 mgppwf-xxx |
2.4mm 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
10db |
 |
frf 71-24 fgppf-xxx |
2.4mm 여성 |
GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
12db |
 |
frf 71-24 ffgppf-xxx |
4 홀 플랜지가있는 2.4mm 암 |
GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
12db |
 |
frf 71-185 mg3pf-xxx |
1.85mm 남성 |
G3PO (SMP) 암컷 |
DC - 67 GHZ |
10db |
 |
frf 71-185 fg3pf-xxx |
1.85mm 여성 |
G3PO (SMP) 암컷 |
DC - 67 GHZ |
10db |
 |
frf 71-185 ffg3pf-xxx |
4 홀 플랜지가있는 1.85mm |
G3PO (SMP) 암컷 |
DC - 67 GHZ |
10db |
|
GAF72/RG402SS 402 시리즈 유연한 케이블 어셈블리 |
||||||
|
구조 재료 직경 (MM) |
||||||
 |
1 |
내부 도체 |
은도금 구리 입은 강철 |
0.92±0.05 |
||
|
2 |
절연체 |
견고한 ptfe |
2.97±0.05 |
|||
|
3 |
내부 차폐 |
은도금 구리 밴드 |
3.25±0.05 |
|||
|
4 |
외부 차폐 |
은도금 구리 와이어 브레이딩 |
3.58±0.1 |
|||
|
5 |
재킷 |
fep |
4.12±0.13 |
|||
| 감쇠, 전력 (20도 해수면의 시험 조건) | |||||||
|
주파수 (GHZ) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
감쇠 (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
감쇠 (DB/FT) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
일반적인 모델 및 기술 지표
|
|||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실/VSWR |
|
|
frf 72- smmsmm-xxx |
SMA 남성 |
SMA 남성 |
DC -26.5 GHZ |
1.30 |
|
|

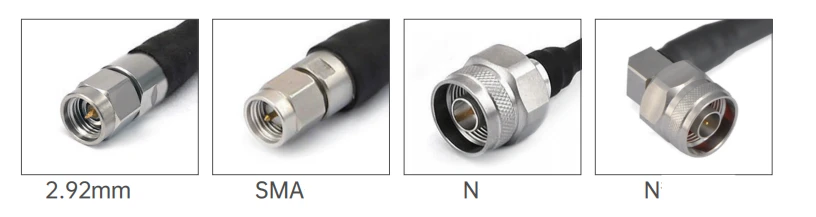

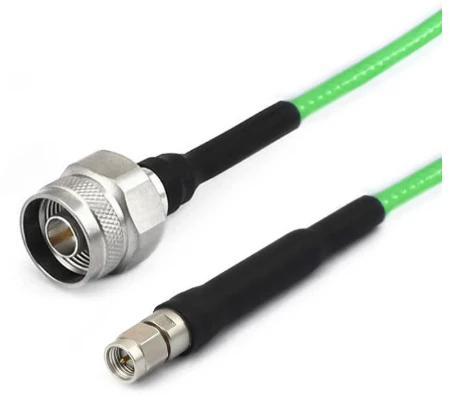

frf 72- nmsmm-xxx |
n 남성 |
SMA 남성 |
DC -18 GHZ |
1.25 |
|
|

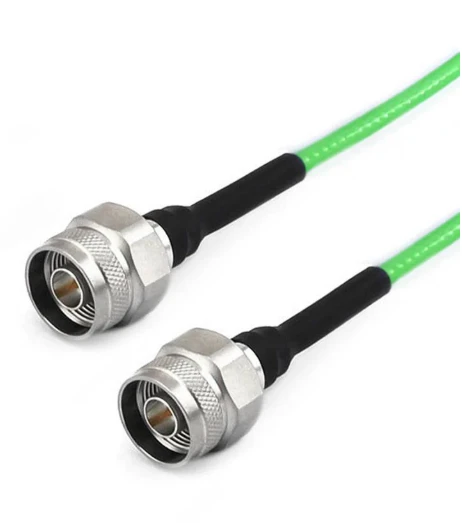

frf 72- nmnm-xxx |
n 남성 |
n 남성 |
DC -18 GHZ |
1.25 |
