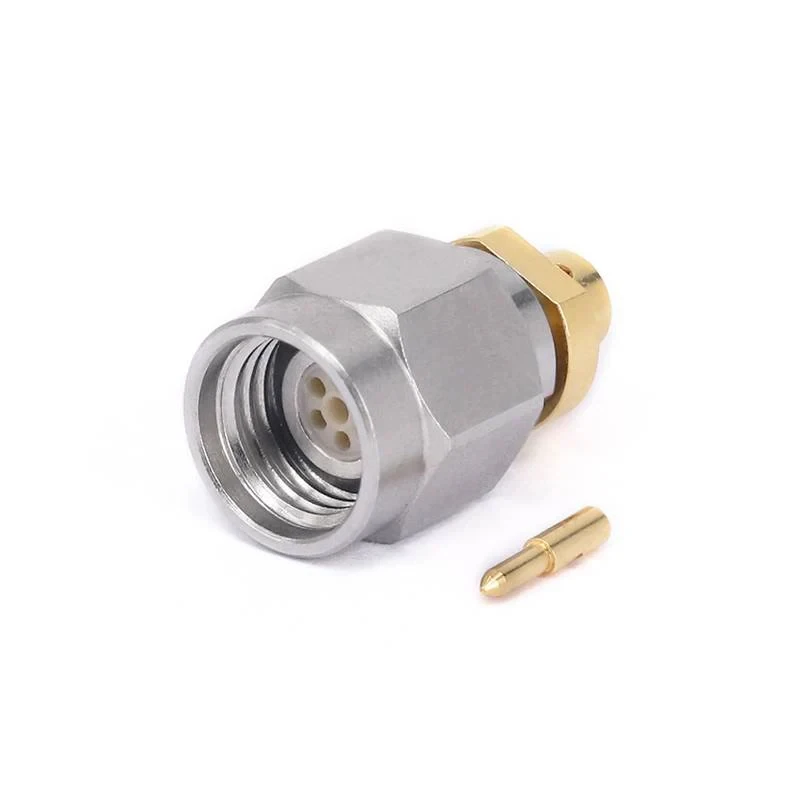

동축 커넥터
동축 커넥터는 다양한 동축 케이블 애플리케이션을 위해 설계된 고성능 솔루션 . 정밀도로 설계되어 신뢰할 수 있고 안정적인 신호 전송을 보장하여 상용 및 산업용 사용 . .141 '' ''}}}}}}} '' '' '}}와 같은 상용 및 산업용 사용 . 모두에 이상적인 선택이됩니다. dc -26.5 GHZ .의 주파수 범위를 다루는 동축 커넥터
설명
제품 소개
동축 커넥터는 다양한 동축 케이블 애플리케이션을 위해 설계된 고성능 솔루션 . 정밀도로 설계되어 신뢰할 수 있고 안정적인 신호 전송을 보장하여 상용 및 산업용 사용 . .141 '' '}}}}' ''}}와 같은 상용 및 산업용 사용 . 모두에 이상적인 선택이됩니다. DC -26.5 ghz .의 주파수 범위를 다루는 동축 커넥터이 커넥터는 황동 몸체와 스테인리스 스틸 바디를 가지며, 삽입 손실이 낮고 1.25. VSWR을 갖춘 우수한 전자 레인지 성능을 보장합니다. 응용 프로그램 .
제품 신체 스타일

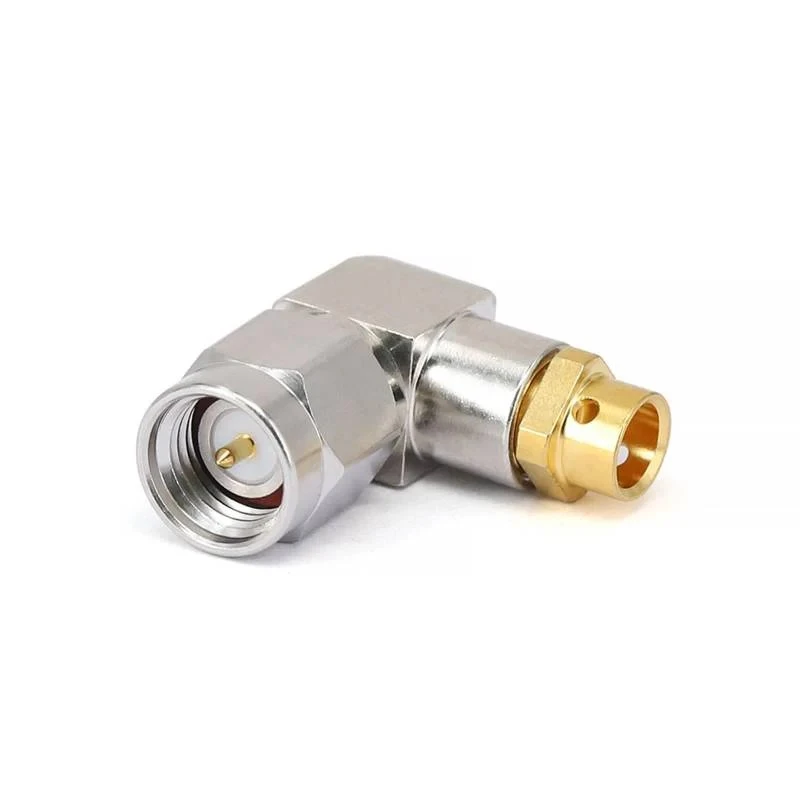

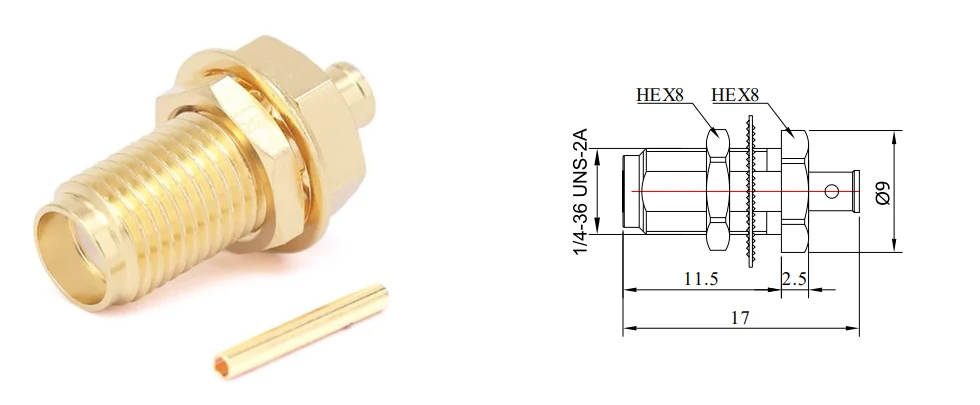

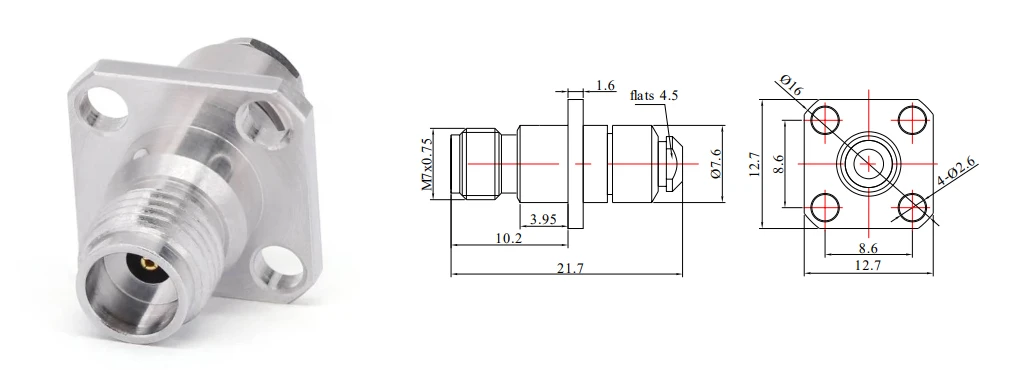

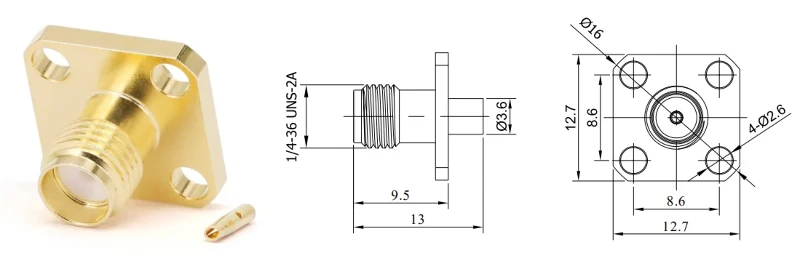

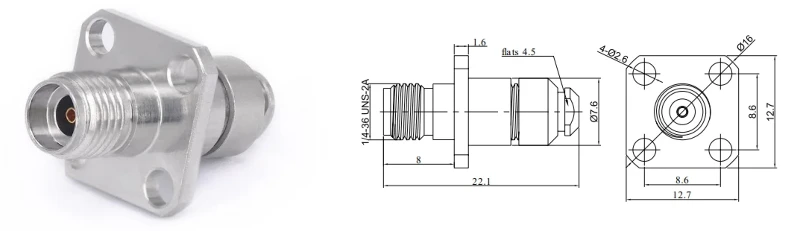

동축 커넥터에는 직선, 4 홀 플랜지, 직각, Bulkhead Mount .와 같은 4 가지 유형의 신체 형태가 있습니다. 다른 응용 프로그램 시나리오 .에 따라 다른 구조를 가진 어댑터를 선택할 수 있습니다.
제품 응용 프로그램
이 SMA, 2 . 92mm, 2 . 4mm, 1 . 85mm, GPO (SMP), PPO (Mini-SMP) 동축 커넥터는 일반적으로 사용되는 많은 케이블 사양과의 호환성을 특징으로합니다. 케이블 및 . 또한 3506, 3507 시리즈 낮은 손실 단계 - 안정적인 케이블과 완벽하게 호환됩니다. 3506 시리즈 케이블은 DC에서 40GHz까지 주파수 대역에서 최대 67GHz에서 탁월한 성능을 유지할 수 있습니다. 통신, 항공 우주 또는 테스트 및 측정 장비와 관련된 프로젝트를 수행하든이 커넥터는 기존 케이블 인프라와 완벽한 통합을 제공합니다.
조달 FAQ
제품 사양 데이터
|
구성 |
|
|
커넥터 유형 |
SMA/2.92mm/2.4mm/1.85mm/gpo/gppo |
|
커넥터 임피던스 |
50 옴 |
|
커넥터 극성 |
기준 |
|
커넥터 마운트 방법 |
없음 |
|
커넥터 바디 스타일 |
직선/직각/Bulkhead Mount/4 홀 플랜지 |
|
재료 정보 |
|
|
중앙 연락처 |
큐브 골드 도금 |
|
외부 접촉 |
큐브 및 스테인리스 스틸 |
|
몸 |
큐브 및 스테인리스 스틸 |
|
유전체 |
PEI/PTFE |
|
환경 데이터 |
|
|
온도 범위 |
-55 학위 ~ +165 학위 |
|
2011/65/EU (ROHS) |
준수 |
제품 유형

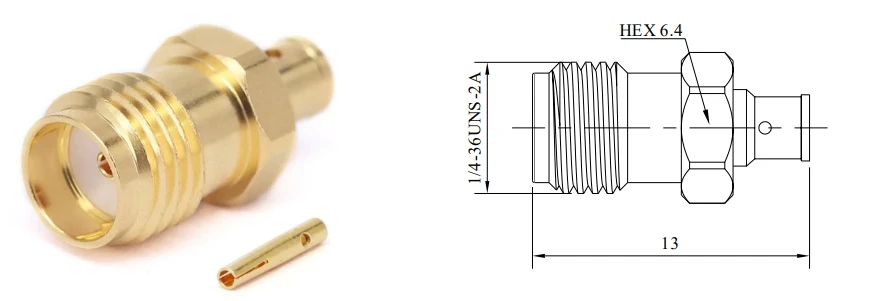

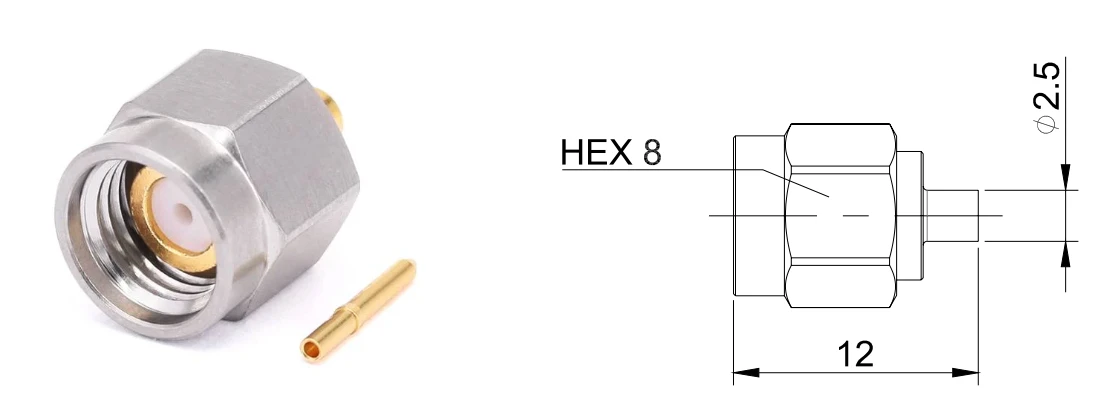

| SMA 동축 커넥터 | |||
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

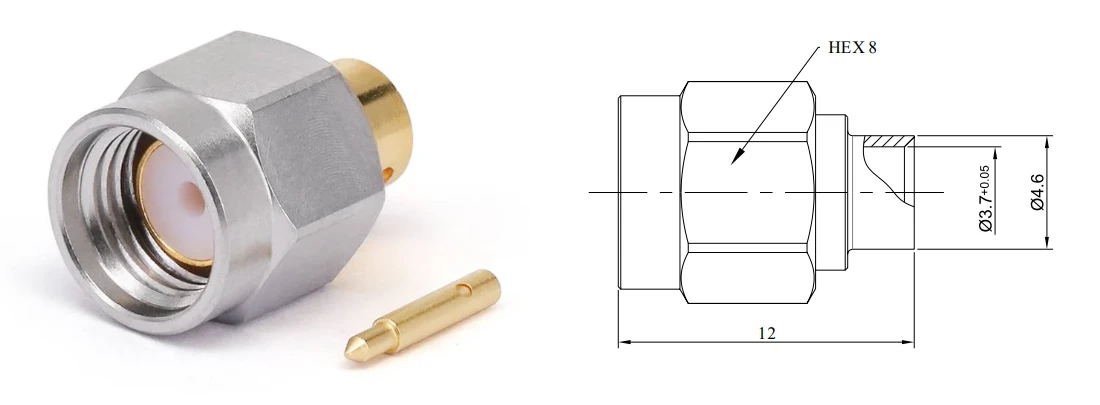

fr 2- sma-jb3s |
DC -18 GHZ |
.141 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

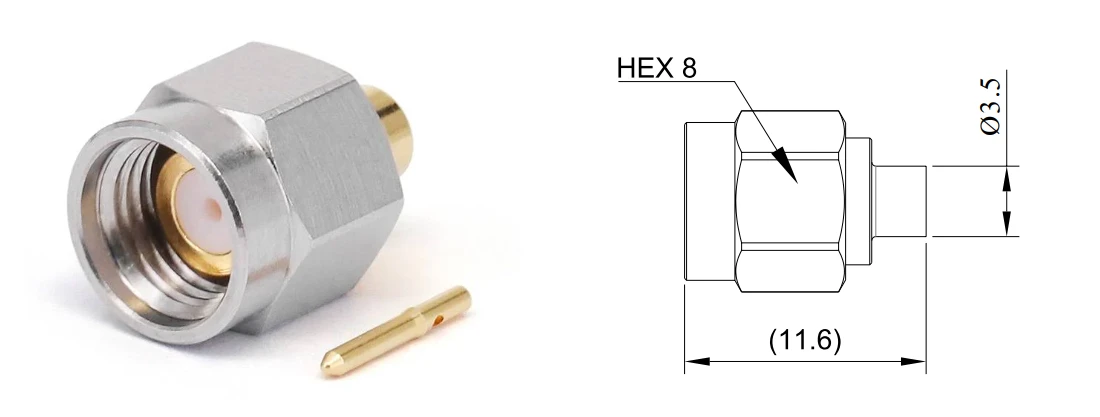

fr 2- sma-jb2s |
DC -26.5 GHZ |
.086 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2- sma-jb1s |
DC -16.5 GHZ |
.047 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

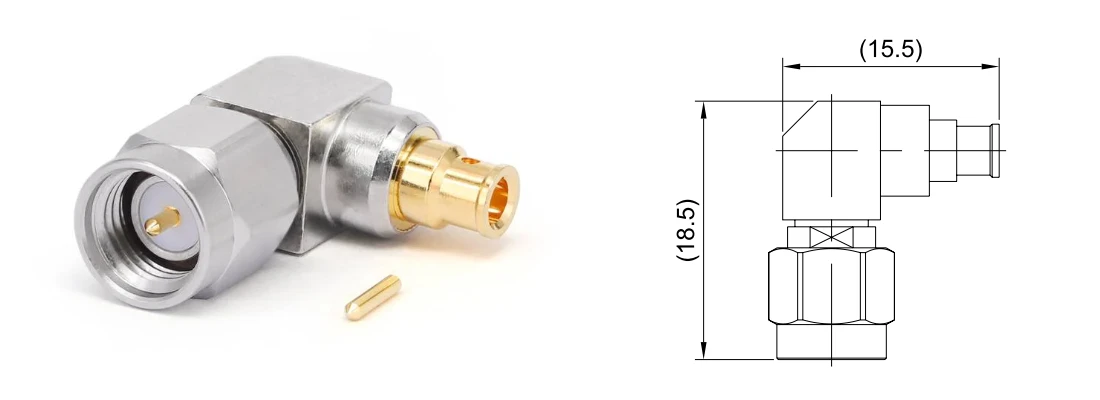

fr 2- sma-jwb 3-2 |
DC -18 GHZ |
.141 ''시리즈 |
|
|
|
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

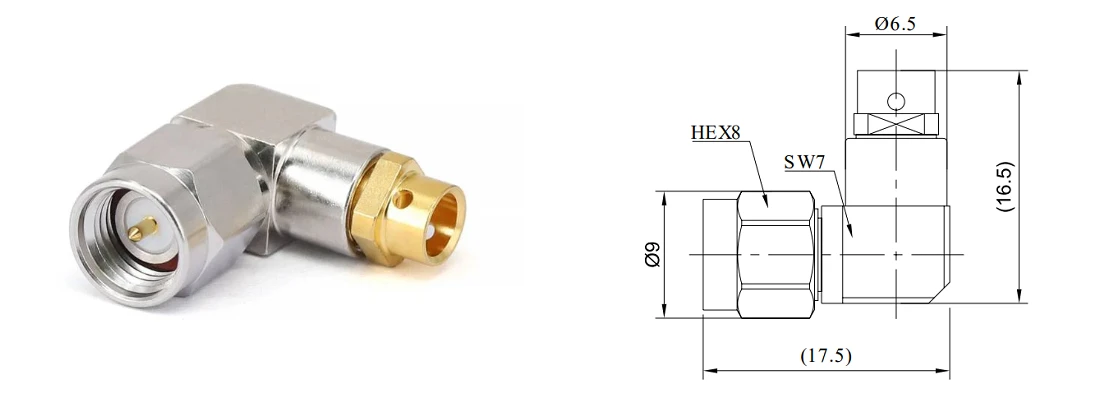

fr 2- sma-jwb1s |
DC -26.5 GHZ |
.047 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2- sma-kyb3 |
DC -18 GHZ |
.141 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2- sma-kyb1s |
DC -26.5 GHZ |
.047 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

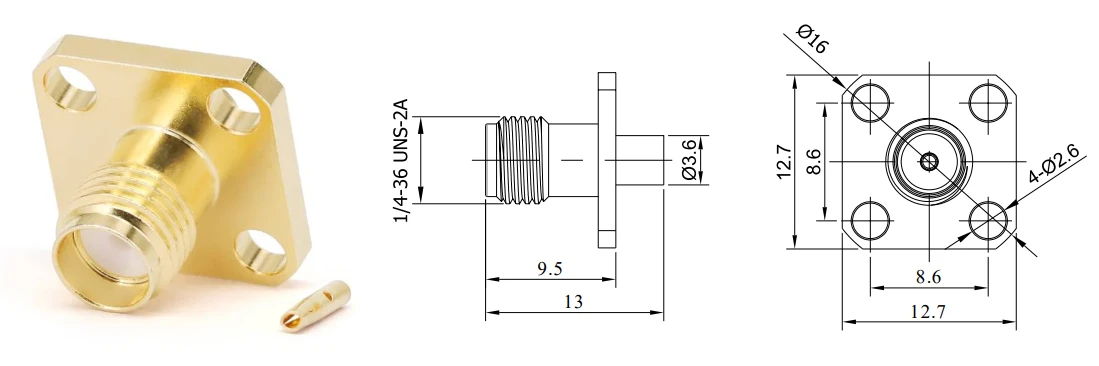

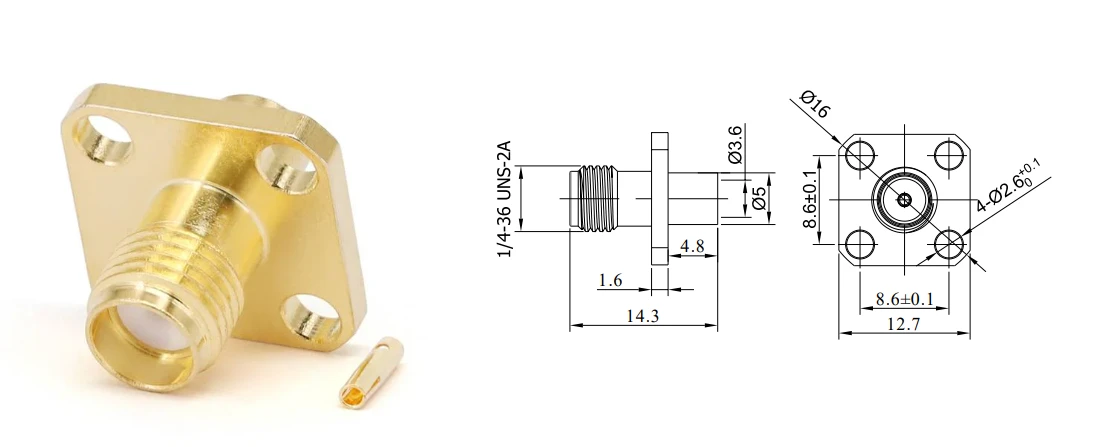

fr 2- sma-kfb3 |
DC -18 GHZ |
.141 ''시리즈 |
|
| SMA 동축 커넥터 | |||
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2- sma-kfb2 |
DC -18 GHZ |
.086 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

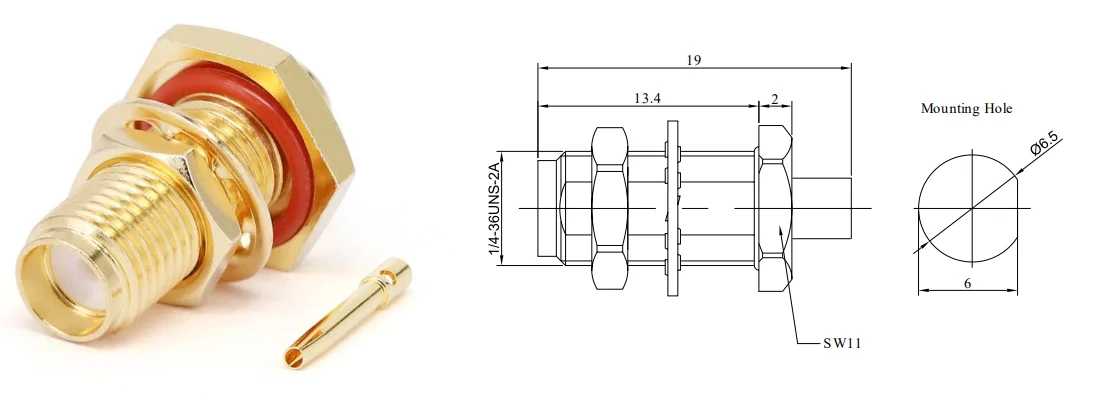

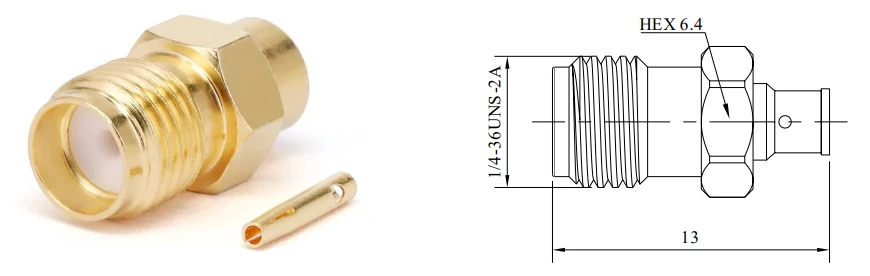

fr 2- sma-kb3 |
DC -18 GHZ |
.141 ''시리즈 |
|
|
|
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2- sma-kb2 |
DC -18 GHZ |
.086 ''시리즈 |
|

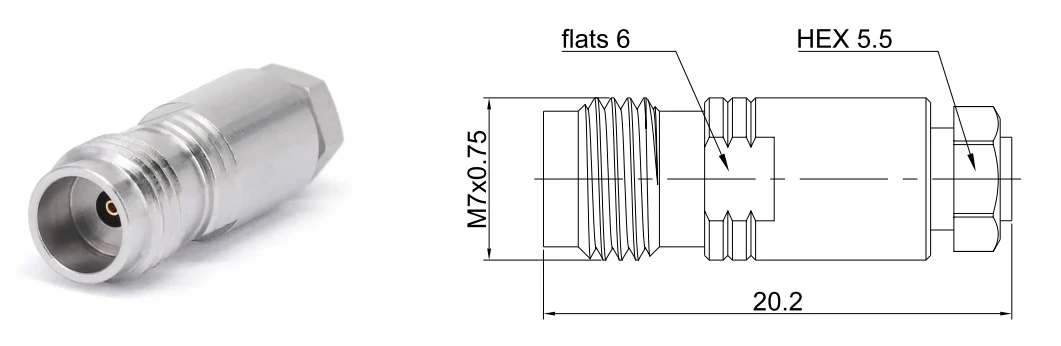

| 2.92mm 동축 커넥터 | |||
|
|
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2-2.92- jb 2-1 |
DC -40 GHZ |
.086 ''시리즈 |
|
|
|
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2-2.92- kb2 |
DC -40 GHZ |
.086 ''시리즈 |
|
|
|
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

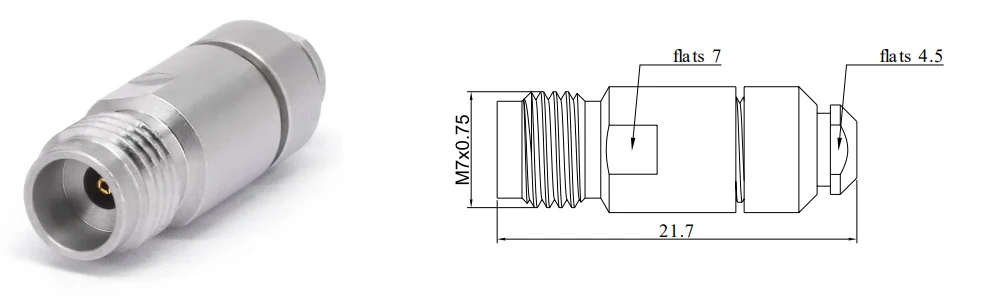

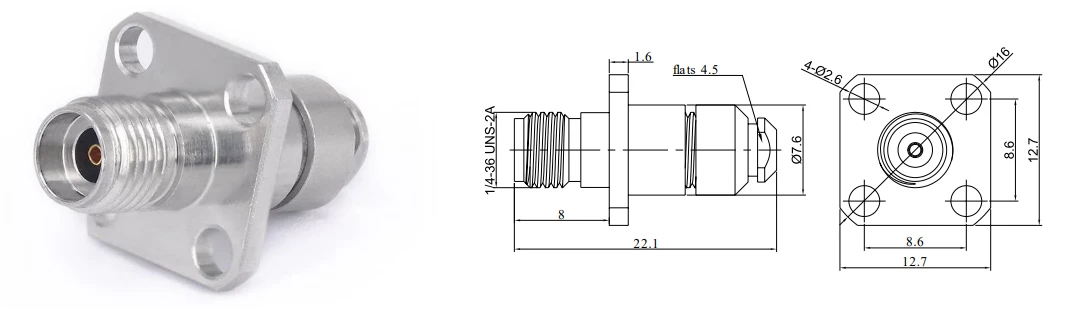

fr 2-2.92- kfb2 |
DC -40 GHZ |
.086 ''시리즈 |
|

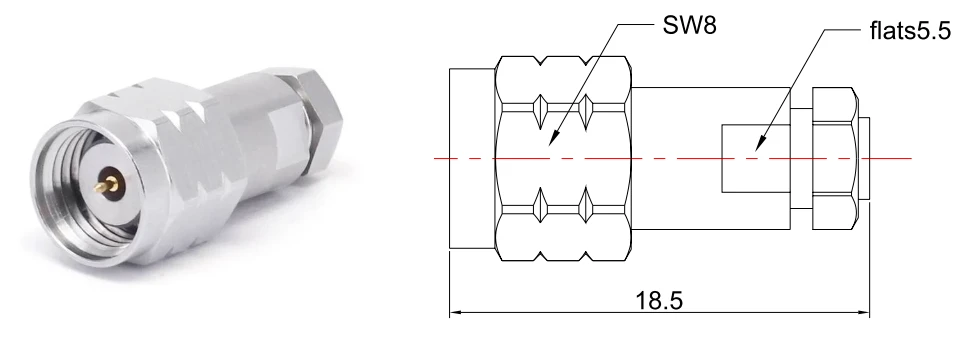

| 2.4mm 동축 커넥터 | |||
|
|
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2-2.4- jb 2-1 |
DC -50 GHZ |
.086 ''시리즈 |
|
|
|
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

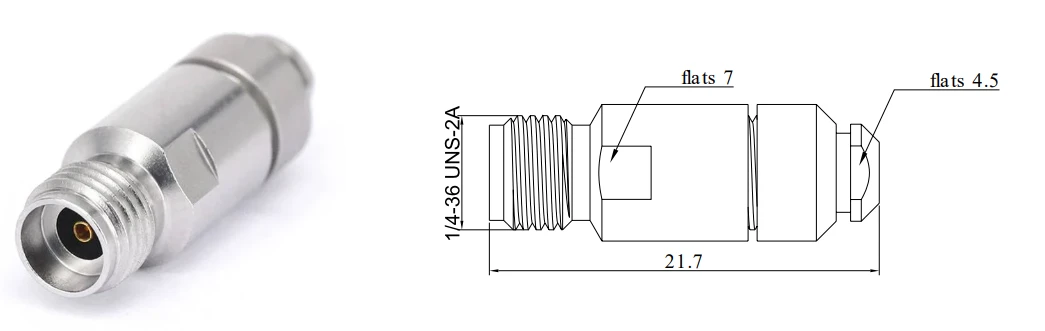

fr 2-2.4- kb2 |
DC -50 GHZ |
.086 ''시리즈 |
|
|
|
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2-2.4- kfb2 |
DC -50 GHZ |
.086 ''시리즈 |
|

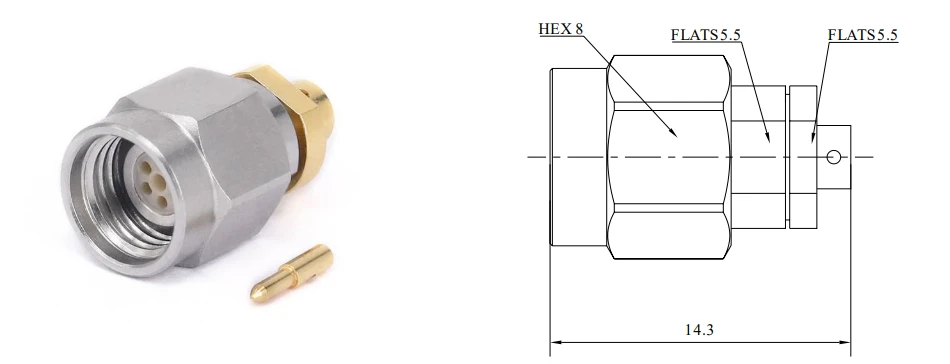

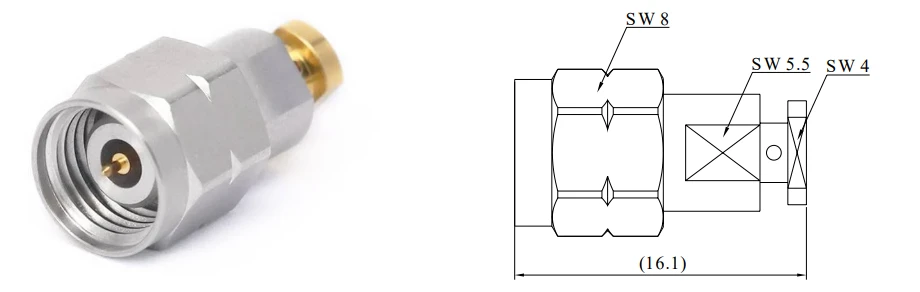

| 1.85mm 동축 커넥터 | |||
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

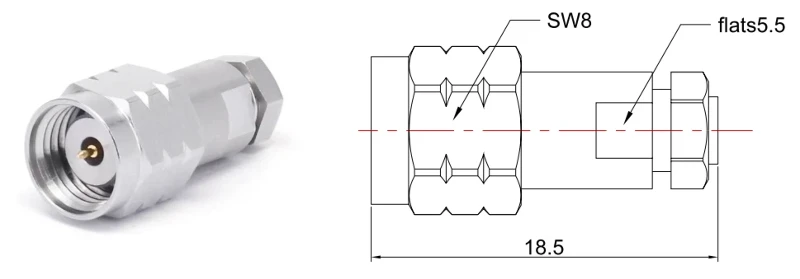

fr 2-1.85- jb2s |
DC -67 GHZ |
.086 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2-1.85- kb2 |
DC -67 GHZ |
.086 ''시리즈 |
|

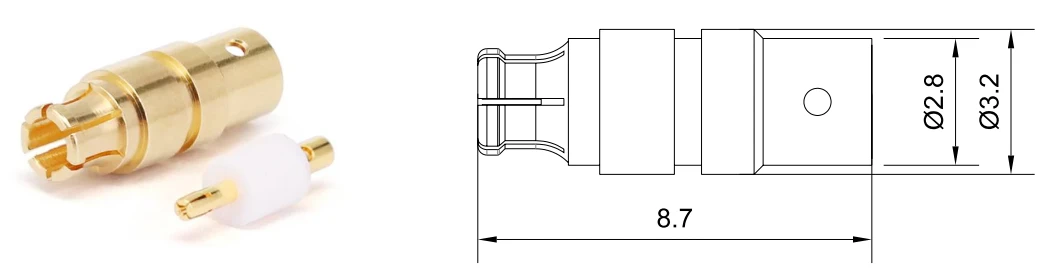

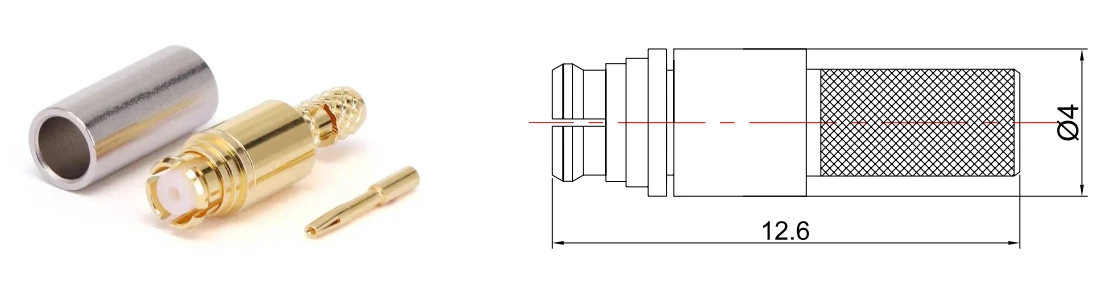

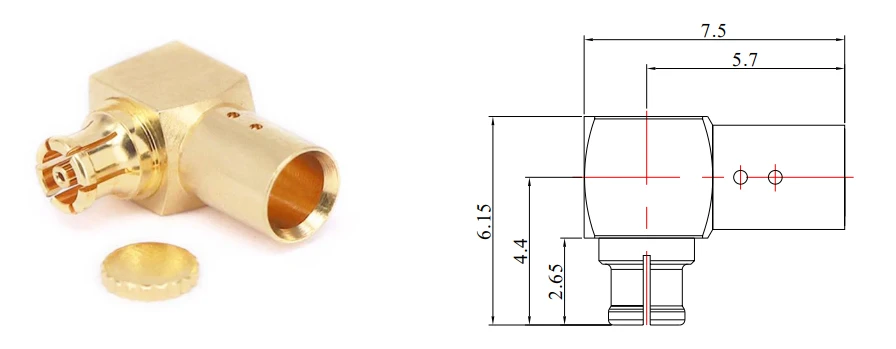

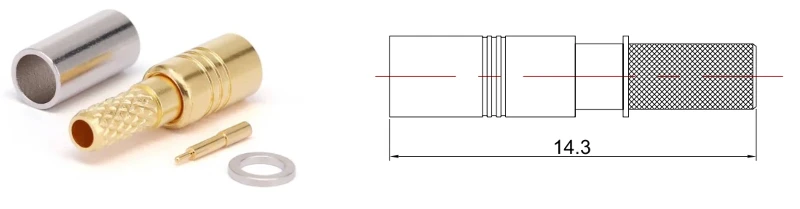

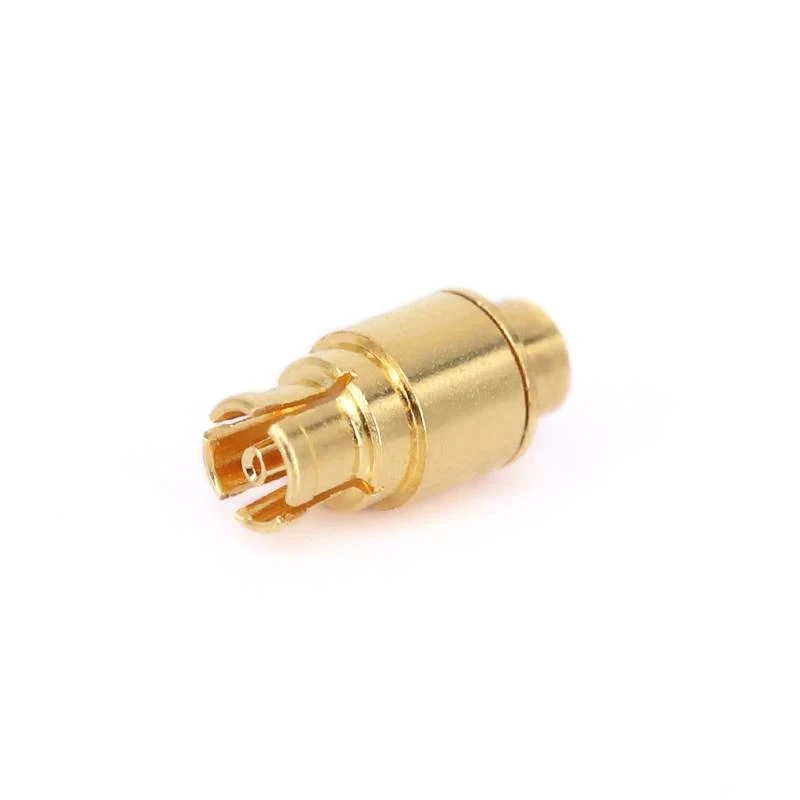

| GPO (SMP) 동축 커넥터 | |||
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

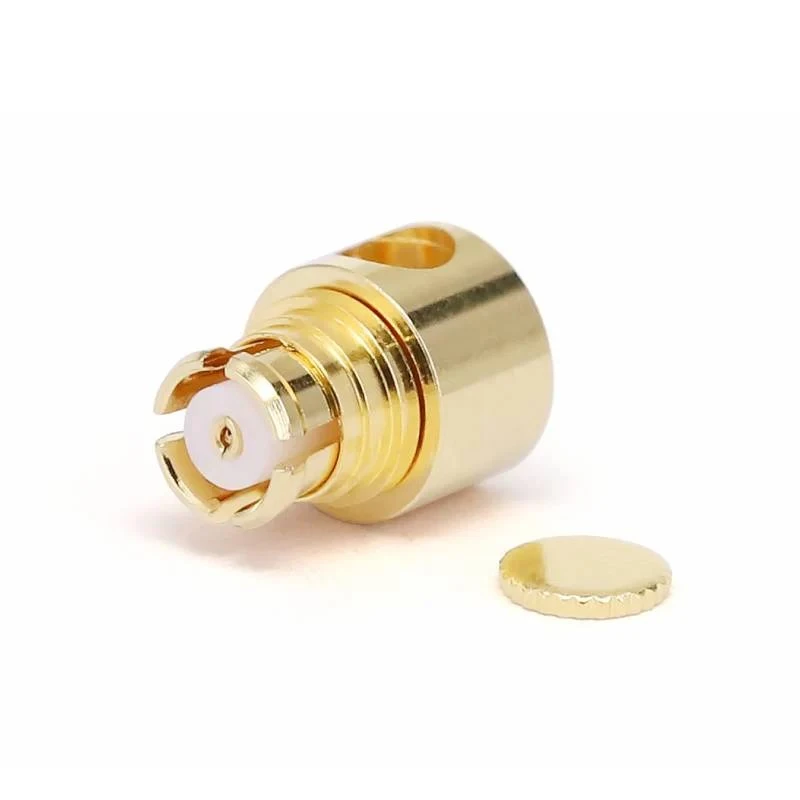

fr 2- gpo-kwb2 |
DC -26.5 GHZ |
.086 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2- gpo-kb2 |
DC -40 GHZ |
.086 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

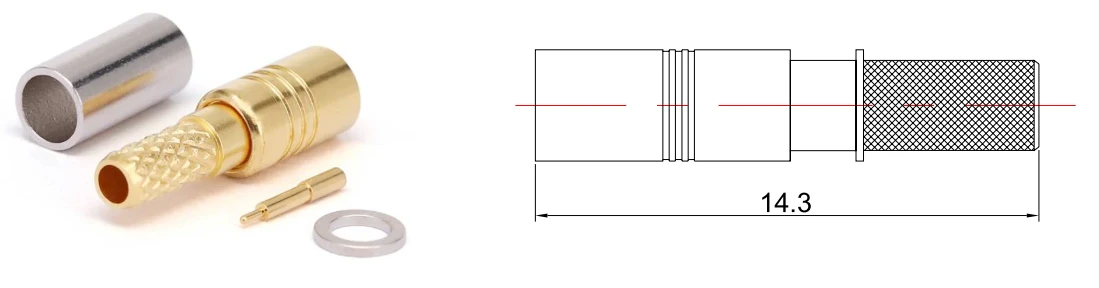

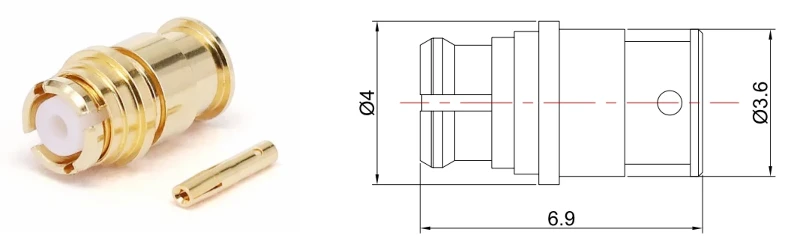

fr 2- gpo-k3 |
DC -3 GHZ |
RG316, RG316D |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2- gpo-j3 |
DC -3 GHZ |
RG316, RG316D |
|

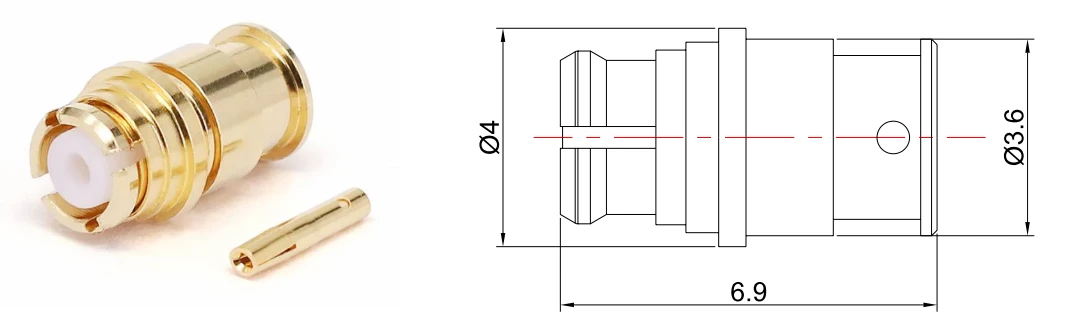

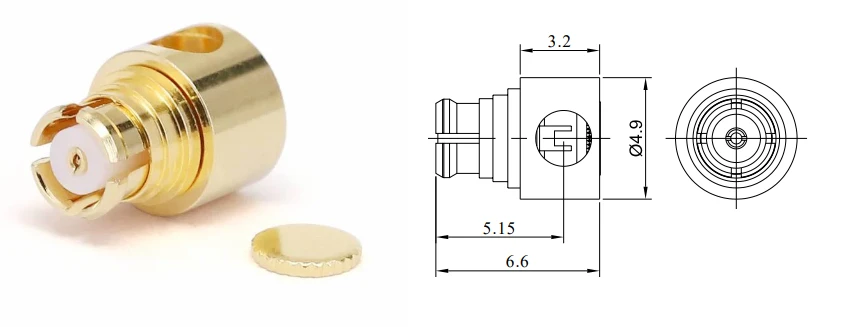

| GPPO (Mini-SMP) 동축 커넥터 | |||
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 1- gppo-kb1 |
DC -65 GHZ |
.047 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|

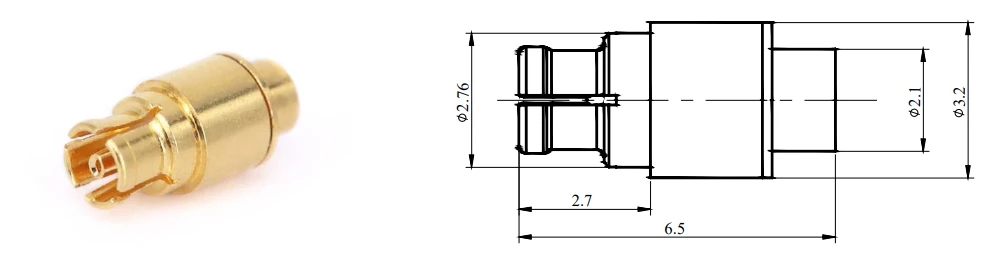

fr 2- gppo-kb 2-3 |
DC -65 GHZ |
.086 ''시리즈 |
|
 |
|||
|
스쿠 |
빈도 |
매치 케이블 |
스트립 크기 |
|
fr 2- gppo-kwb2 |
DC -50 GHZ |
.086 ''시리즈 |
|
