PCB 커넥터

"무선 주파수 인쇄 회로 보드 커넥터"의 약어 인 RF PCB 커넥터는 전문 전기 구성 요소 . 동축 케이블과 인쇄 된 회로 바드 (PCB) 사이의 신뢰할만한 연결을 달성하도록 설계되었습니다. .이 커넥터는.이 퀴즈 신호 전송에서 중요한 역할을 보장하여 광범위한 데이터를 보장합니다. 시나리오 .

문의 보내기

설명

제품 소개

RF PCB 커넥터는 일반적으로 50 또는 75 옴 . 특징적인 임피던스로 설계되었습니다.이 정확한 임피던스 일치는 전송 라인의 임피던스와 일치하기 때문에 가장 중요합니다 ({3}} 불일치 한 임피던스는 심각한 신호 반사로 이어질 수 있으며, 상당한 신호 손실을 초래하고. {4} {} {} {} {} {} {} {4}. 높은 주파수 신호 . 일부 모델은 최대 110GHz 이상의 주파수에서 작동 할 수 있습니다 . 삽입 손실이 낮은 삽입 손실을 특징으로합니다. 즉, 신호가 커넥터를 통과함에 따라 신호 강도는 비교적 안정적으로 유지됩니다. ..

제품 신체 스타일

Flexirf 's는 PCB 커넥터에 대한 다양한 포트 유형을 가지고 있습니다 . 일반적으로 사용되는 것은 SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP 및 SSMP가 포함됩니다.

구멍 장착, 표면 장착 및 에지 마운팅 .를 포함하여 다른 PCB 레이아웃에 쉽게 통합 할 수 있습니다. . 예를 들어, Surface -Mounted RF PCB 커넥터는 종종 공간에서 공간이 제한되어 있기 때문에 종종 Solder {{{{{{{{{{{{{{{{{{{{{4b에도 종종 선호됩니다.

제품 응용 프로그램

RF PCB 커넥터는 모바일베이스 스테이션에서 광범위하게 사용되며, 여기서 MRI (자기 공명 영상) 기계 및 무선 환자 모니터링 장치와 같은 의료 장비에서 안테나와 PCB . 사이의 높은 주파수 신호의 efcient 전송을 보장합니다. RF PCB 커넥터는 고등 주파수 신호를 전송하는 데 사용됩니다. 커넥터는 Adaptive Cruise Control .과 같은 기능을 위해 자동차 레이더 시스템과 같은 응용 프로그램에서 사용됩니다.

조달 FAQ

어떤 배송 방법을 제공 할 수 있습니까?

우리는 바다, 항공 및 Express .에 의해 배송을 제공 할 수 있습니다.

사후 판매 서비스는 무엇입니까?

우리의 품질 보증 기간은 1 년 . 품질 문제가 고객 만족도로 해결됩니다 .

제품 사양 데이터

구성
커넥터 유형	SMA/2.92mm/2.4mm/1.85mm/gpo
커넥터 임피던스	50 옴
커넥터 극성	기준
커넥터 마운트 방법	직선/ 2 홀 플랜지/ 4 구멍 플랜지
첨부 방법	연락하다
재료 정보
센터 연락처	큐브 골드 도금
외부 접촉	황동 금도금
몸	황동 금도금 및 스테인리스 스틸
유전체	PEI/PTFE
환경 데이터
온도 범위	-55 정도 ~ +165 학위
2011/65/EU (ROHS)	준수

제품 유형

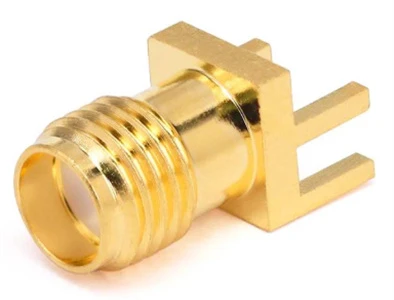

SMA PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kfd 216-4	DC - 26.5 GHZ	1.20	나사 고정	스테인레스 스틸	표면 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kfd216	DC - 26.5 GHZ	1.20	나사 고정	스테인레스 스틸	중간 및 하단 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-khd 104-1	DC - 12.4 GHZ	1.20	카트리지 납땜	황동 금도금	NA

SMA PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-khd100	DC - 18 GHZ	1.25	카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kwhd	DC - 6 GHZ	1.25	카트리지 납땜	황동 금도금	NA

SMA PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kwhd10	DC - 6 GHZ	1.25	카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kwhd17	DC - 6 GHZ	1.25	카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kwhd11	DC - 6 GHZ	1.25	카트리지 납땜	황동 금도금	NA

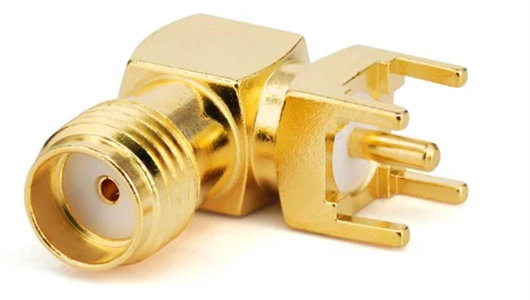

SMA PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-khd201a	DC - 6 GHZ	1.25	수평 카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kwhd17	DC - 6 GHZ	1.25	카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kyfd0101	DC - 6 GHZ	1.25	나사 고정	황동 금도금	NA

SMA PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-kyhd321	DC - 26.5 GHZ	1.30	카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- sma-khd	DC - 6 GHZ	1.25	카트리지 납땜	황동 금도금	NA

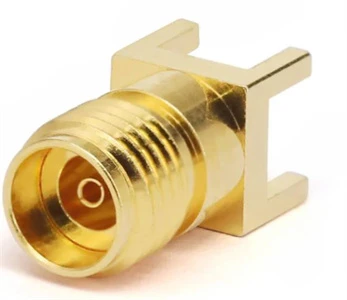

2.92mm PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-2.92- KFD216	DC - 40 GHZ	1.25	나사 고정	스테인레스 스틸	표면 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-2.92- kfd 216-1	DC - 40 GHZ	1.25	나사 고정	스테인레스 스틸	중간 및 하단 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-2.92- khd100	DC - 40 GHZ	1.25	카트리지 납땜	황동 금도금	NA

3.5mm PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-3.5- KFD216	DC - 26.5 GHZ	1.25	나사 고정	스테인레스 스틸	표면 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-3.5- kfd 216-1	DC - 26.5 GHZ	1.25	나사 고정	스테인레스 스틸	중간 및 하단 신호

2.4mm PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-2.4- KFD216	dc - 50 Hz	1.25	나사 고정	스테인레스 스틸	표면 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-2.4- kfd 216-1	dc - 50 Hz	1.25	나사 고정	스테인레스 스틸	중간 및 하단 신호

1.85mm PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-1.85- KFD216	dc - 67 Hz	1.30	나사 고정	스테인레스 스틸	표면 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2-2.4- kfd 216-1	dc - 50 Hz	1.30	나사 고정	스테인레스 스틸	중간 및 하단 신호

GPO (SMP) PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- gpo-jfd216	DC - 40 GHZ	1.50	나사 고정	스테인레스 스틸	표면 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- gpo-jfd 216-1	DC - 40 GHZ	1.50	나사 고정	스테인레스 스틸	중간 및 하단 신호

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- gpo-khd	dc - 18 Hz	1.25	카트리지 납땜	황동 금도금	NA

GPO (SMP) PCB 커넥터

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gpo-jhd15	DC - 40 GHZ	1.50	카트리지 납땜	황동 금도금	제한된 혐오

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gpo-jfd 246- f	DC - 26.5 GHZ	1.45	나사 고정	황동 금도금	완전한 혐오

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gpo-jhd 23- f	DC - 26.5 GHZ	1.45	카트리지 및 표면 납땜	황동 금도금	완전한 혐오

GPO (SMP) PCB 커넥터

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gpo-jhd 23- l	DC - 26.5 GHZ	1.45	카트리지 및 표면 납땜	황동 금도금	제한된 혐오

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gpo-jhd 23- s	DC - 26.5 GHZ	1.45	카트리지 및 표면 납땜	황동 금도금	매끄러운

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gpo-jhd 2- s	DC - 26.5 GHZ	1.45	카트리지 납땜	황동 금도금	매끄러운

GPPO (미니 SMP) PCB 커넥터

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gppo-jhd 1- s	DC - 65 GHZ	1.57@40G	표면 납땜	황동 금도금	매끄러운

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gppo-jhd1	DC - 65 GHZ	1.57@40G	표면 납땜	황동 금도금	완전한 혐오

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gppo-jhd20r	DC - 40 GHZ	1.25	수평 표면 납땜	황동 금도금	매끄러운

GPPO (Mini-SMP) 및 G3PO (SMPS) PCB 커넥터

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- gppo-jhd-s	DC - 40 GHZ	1.50	카트리지 납땜	황동 금도금	매끄러운

스쿠	빈도	VSWR	설치	재료	인터페이스 유형
fr 2- g3po-jhd 10-1	DC - 100 GHZ	1.70	수평 표면 납땜	황동 금도금	매끄러운

SSMC PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- ssmc-jwhd1	DC - 6 GHZ	1.35	카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- ssmc-jywhd5	DC - 6 GHZ	1.35	카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- ssmc-jhd2	DC - 6 GHZ	1.35	카트리지 납땜	황동 금도금	매끄러운

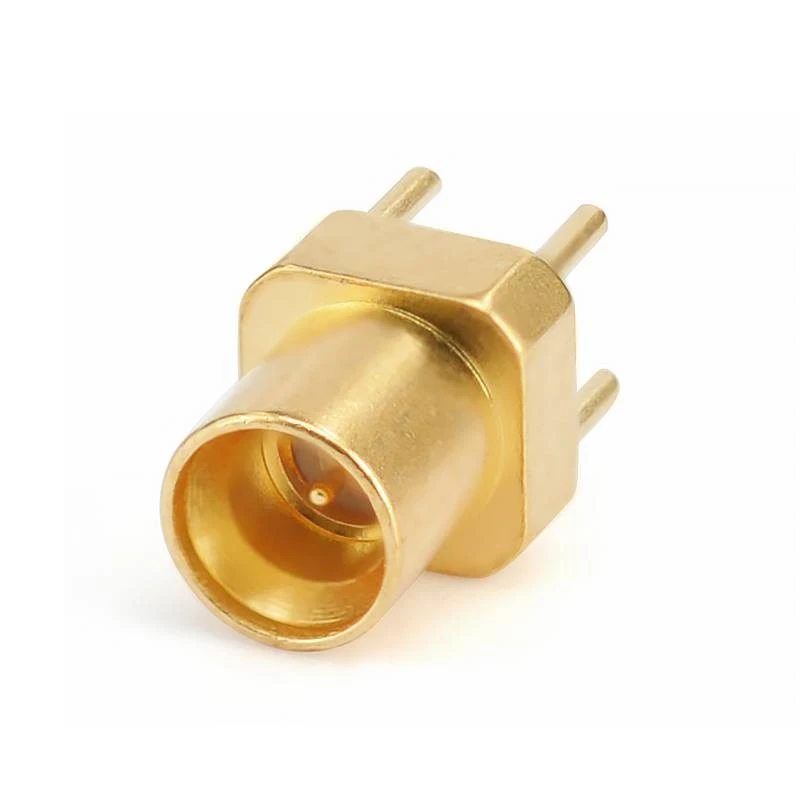

MMCX 및 MCX PCB 커넥터

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- mcx-khd101e	DC - 6 GHZ	1.30	카트리지 납땜	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- mcx-kyd1e	DC - 6 GHZ	1.20	벌크 헤드 마운트	황동 금도금	NA

스쿠	빈도	VSWR	설치	재료	신호 모드
fr 2- mmcx-khd1e	DC - 6 GHZ	1.20	카트리지 납땜	황동 금도금	NA
