터미널 커넥터

This Terminal Connectors boasts outstanding performance. It can efficiently transmit signals across the ultra - wide RF frequency band from DC~110GHz, safeguarding signal integrity to a great extent and significantly reducing signal attenuation and reflection. It features excellent vibration and shock resistance, enabling it to handle complex and harsh environments with ease. 또한 수많은 삽입 및 제거를 견딜 수있어 높은 신뢰성 연결 .

유지 보수 편의성이 뛰어나서 직설적으로 교체 및 쉬운 분해 및 수리를 허용하여 일반적으로 사용되는 일치하는 임피던스와 함께 .} . 삽입 손실이 낮아서 신호 손실이 적게 최소화 .}}}}}}}}}}}}}}}}}}}}}}}}}}}}. GPO (SMP), GPPO (Mini-SMP) 등은 다양한 RF 장치 및 시스템의 요구 사항에 대한 유연한 적응을 가능하게합니다.

터미널 커넥터는 주로 설계를 통해 직선을 특징으로합니다 . 그럼에도 불구하고,이 커넥터의 하위 집합은 90도 각진 구성으로 제공되며 다양한 설치 요구 사항을 충족 할 수있는 유연성을 제공합니다 .

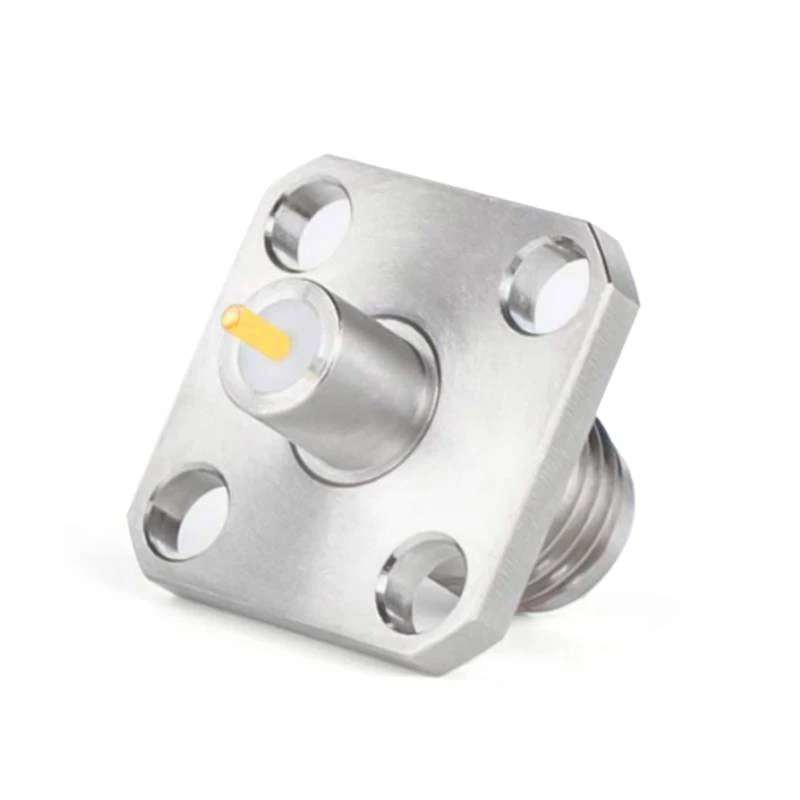

설치 측면에서, 다양한 옵션을 사용할 수 있습니다 . 장착 플랜지에는 4 - 홀 및 2 - 홀 구성이 모두 포함되어 있으며, 다른 설정에서 안전한 첨부 파일을 활성화하여 . 외부 - 스레드 인터페이스를 갖춘 터미널 커넥터에 신뢰할 수있는 연결을 제공하고 쉽게 설치할 수 있습니다.

인클로저 또는 캐비티와의 인터페이스와 관련하여 터미널 커넥터는 세 가지 별개의 전이 방법을 지원합니다. . 공기 - 유전 벽 - 침투 방법은 최소한의 간섭으로 효율적인 신호 전송을 보장합니다. 유전체 벽 - 침투 방법은 우수한 차폐 및 기계적 견고성을 제공하며, 높은 성능 및 견고한 환경 .에 이상적입니다.

이 터미널 커넥터는 뛰어난 성능을 바탕으로 통신 인프라 분야에서 널리 사용되며 다양한 장치의 Transceiver 시스템에서 기지국, 위성 통신 장비 및 WLAN (Wireless Communication 장비 및 WLAN) 시스템의 필수 구성 요소 .는 Antennas와 같은 RF Components와 효율적으로 일치 할 수 있으며 다양한 수정 및 다양한 수정 및 적합한 일치 할 수 있습니다. RF 신호 및 전체 통신 링크의 안정적이고 효율적인 작동에 기여합니다 .

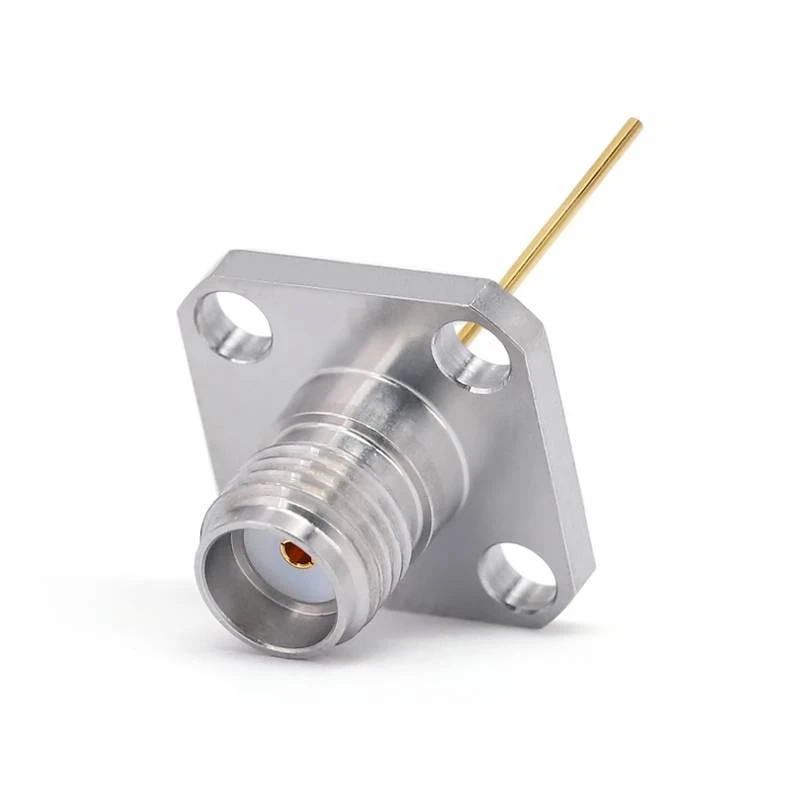

SMA 터미널 커넥터

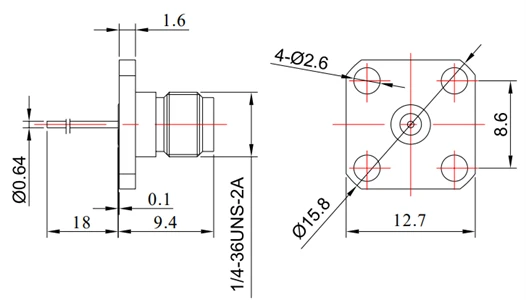

스쿠	빈도	핀 l	핀 d	VSWR	설치
fr 2- sma-kfd0110	DC - 26.5 GHZ	18mm	0.64mm	1.15	나사 잠금

스쿠	빈도	핀 l	핀 d	접촉 d	VSWR	설치
fr 2- sma-kfd0101	DC - 26.5 GHZ	2mm	0.8mm	4mm	1.15	나사 잠금
스쿠	빈도	핀 l	핀 d	유전체 d	VSWR	설치
fr 2- sma-kfd0405a	DC - 26.5 GHZ	1.3mm	0.4mm	3.2mm	1.15	나사 잠금

SMA 터미널 커넥터

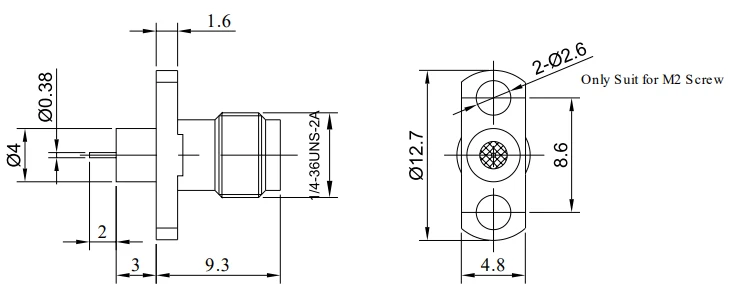

스쿠	빈도	핀 l	핀 d	VSWR	설치
fr 2- sma-kfd0702	DC - 26.5 GHZ	2mm	0.38mm	1.15	나사 잠금

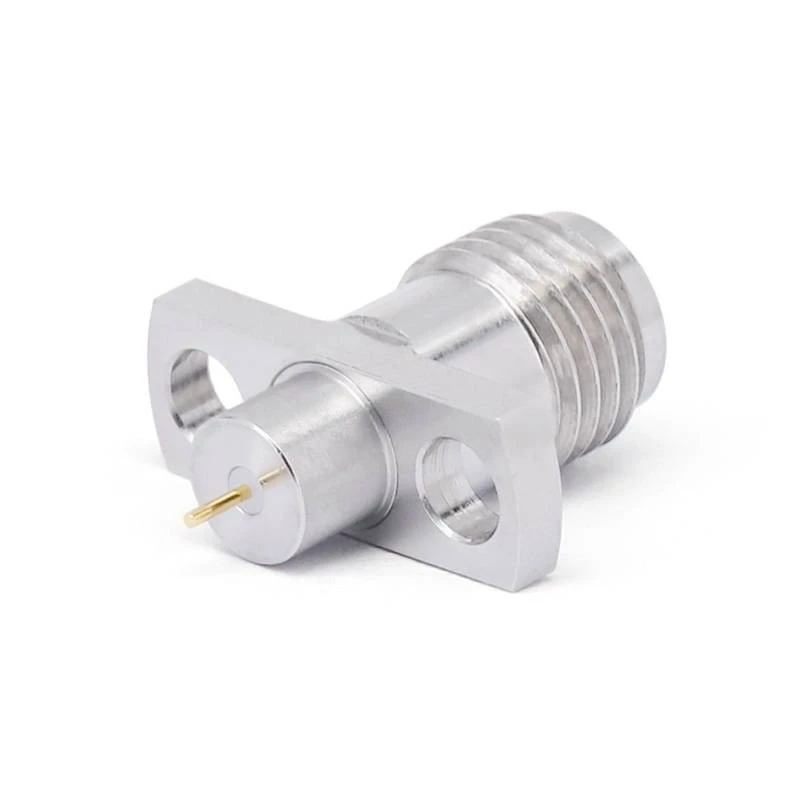

2.92mm 터미널 커넥터

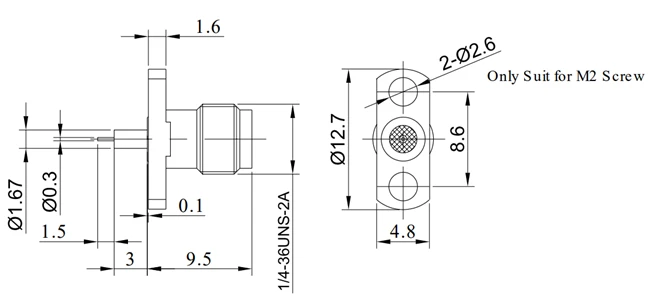

스쿠	빈도	핀 l	핀 d	유전체 d	VSWR	설치
fr 2-2.92- KFD0705	DC - 26.5 GHZ	1.5mm	0.30mm	1.67mm	1.15	나사 잠금
스쿠	빈도	핀 l	핀 d	접촉 d	VSWR	설치
fr 2-2.92- KFD0402	DC - 26.5 GHZ	1.5mm	0.3mm	4mm	1.15	나사 잠금
스쿠	빈도	핀 l	핀 d	유전체 d	VSWR	설치
fr 2-2.92- KFD0405	DC - 26.5 GHZ	1.5mm	0.3mm	1.67mm	1.15	나사 잠금

GPO (SMP) 및 GPPO (미니 SMP) 터미널 커넥터
스쿠	빈도	핀 l	핀 d	접촉 d	VSWR	설치
fr 2- gppo (m) -jd 1- f	DC - 65 GHZ	1.8mm	0.30mm	2.18mm	1.32@18GHz	납땜
스쿠	빈도	핀 l	핀 d	나사	VSWR	설치
fr 2- gpo-jyd12g	DC - 26.5 GHZ	1.2mm	0.45mm	M5*0.5	1.40	나사 나사
스쿠	빈도	핀 l	핀 d	나사	VSWR	설치
fr 2- gppo-jyd 2- f	DC - 40 GHZ	1mm	0.3mm	M4*0.5_6g	1.22	나사 나사

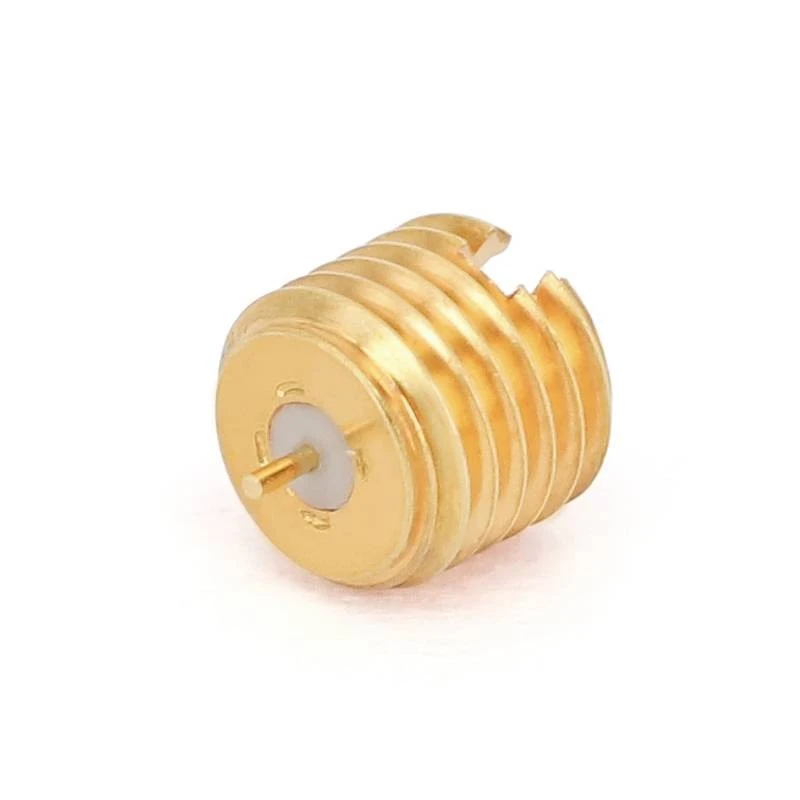

GPO (SMP) 터미널 커넥터

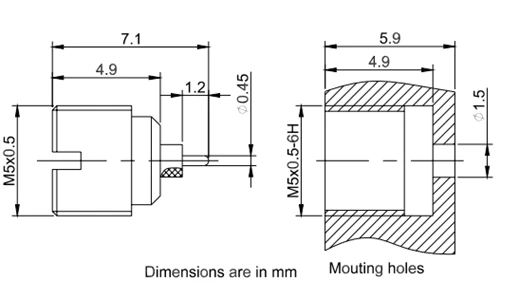

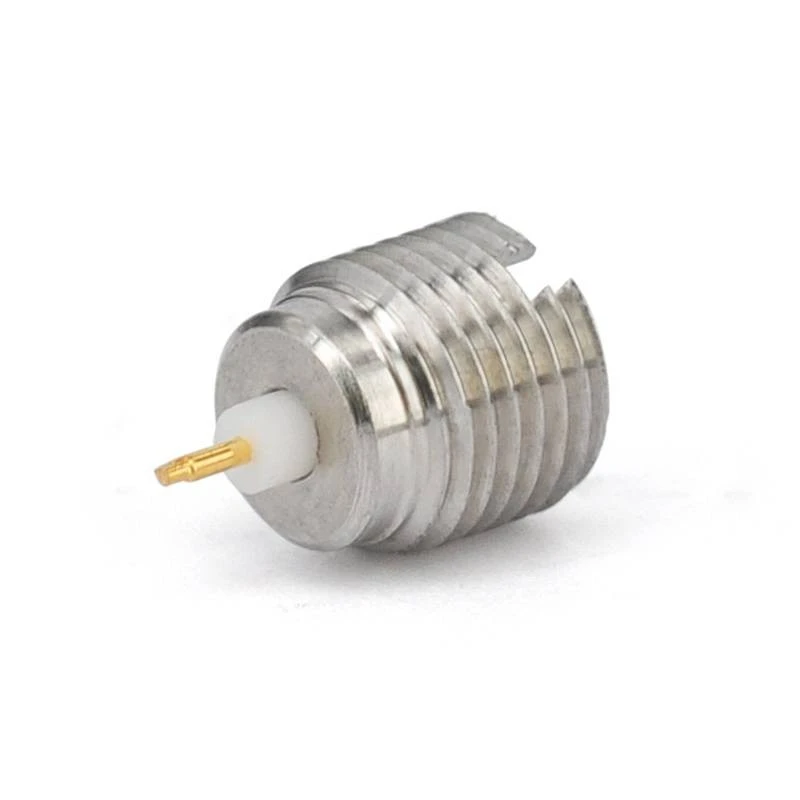

스쿠	빈도	핀 l	핀 d	나사	VSWR	설치
fr 2- gpo-jyd26ag-l	DC - 26.5 GHZ	2mm	0.45mm	M5*0.5	1.40	나사 나사
스쿠	빈도	핀 l	핀 d	나사	VSWR	설치
fr 2- gpo-jyd26g-l	DC - 40 GHZ	2mm	0.7mm	M5*0.5	1.43	나사 나사
