필드 교체 가능한 커넥터



RF 필드 교체 가능한 동축 커넥터는 RF 시스템의 중요한 구성 요소입니다. 이들은 현장 설치 및 교체 용으로 특별히 설계되었습니다. 납땜이 필요하지 않습니다. 유지 보수 프로세스를 단순화하는 나사로 고정 할 수 있습니다. 가혹한 조건 에서도이 커넥터는 신호 무결성을 현저하게 유지할 수 있습니다. RF 회로에서는 손상된 구성 요소를 빠르게 교체 할 수 있습니다. 그들의 신뢰할 수있는 성능은 신호 손실이 낮고 최소한의 간섭으로 RF 신호의 안정적인 전송을 보장합니다. 이 디자인은 작동하기 쉬우므로 설치의 복잡성을 줄입니다.



전반적으로 RF 필드 교체 가능한 동축 커넥터는 시스템의 유연성과 신뢰성을 향상시키고 장기 유지 보수 비용을 줄입니다. 커넥터 포트 유형에는 SMA, 2.92mm, 2.4mm, 1.85mm, 1. 0 MM, GPO (SMP) 등과 같은 다양한 옵션이 포함되며 주파수 범위는 DC에서 110GHz에서 110GHz입니다.

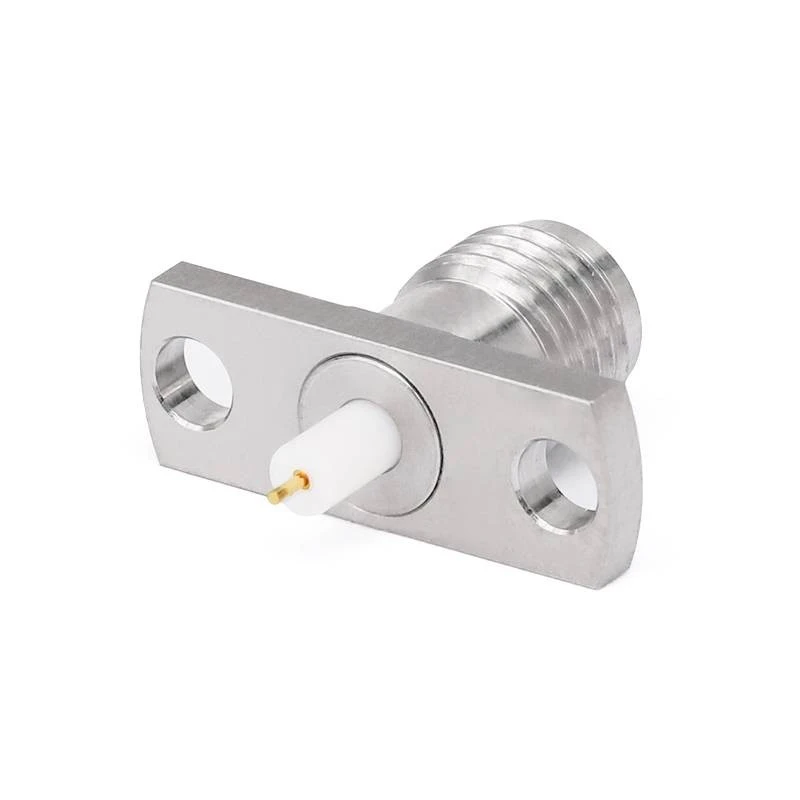

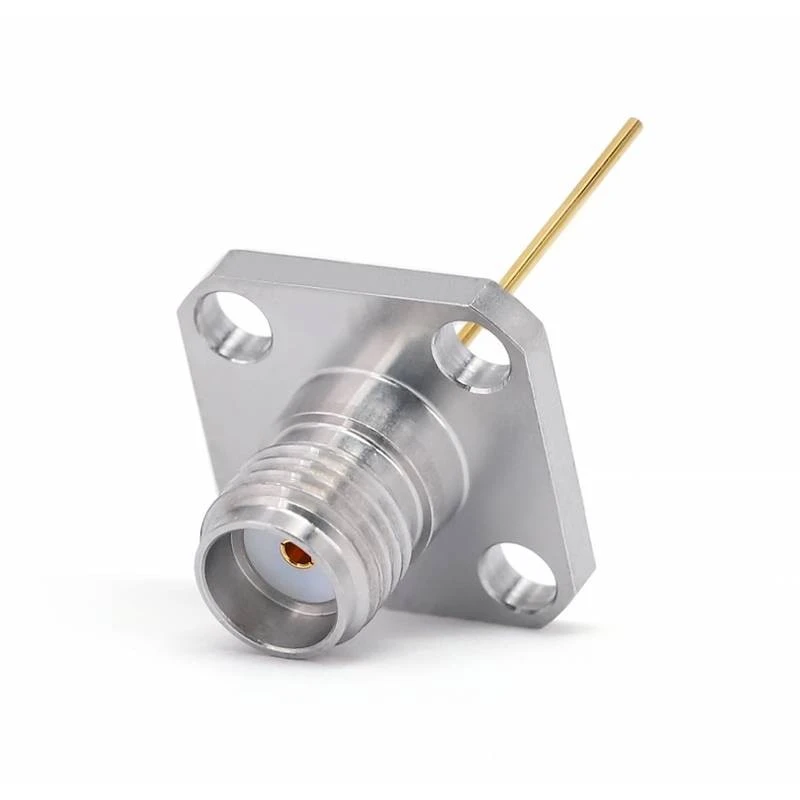

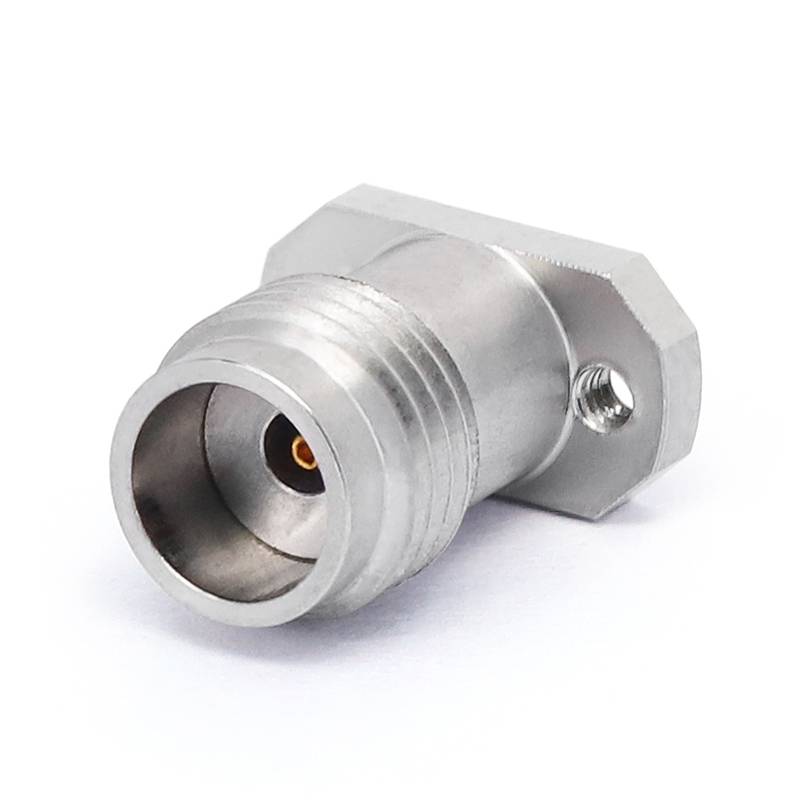

필드 교체 가능한 동축 커넥터에는 직선, 4 홀 플랜지, 완전 나사산 내장 유형, 2 홀 플랜지와 같은 4 가지 유형의 신체 형태가 있습니다.이 커넥터에는 스테인레스 스틸 바디가 있으며 삽입 손실이 낮고 VSWR이 1.25 인 탁월한 전자 레인지 성능을 보장합니다. 이 커넥터는 군사 및 우주와 같은 RF 산업으로 정확하게 제조되었습니다.





RF 필드 교체 가능한 동축 커넥터는 안테나, RF 모듈, 필터, 내비게이션 장치, 레이더 시스템 등의 RF 회로를 연결하는 데 사용됩니다. 거친 기상 조건과 복잡한 전자기 환경에 직면 할 수 있습니다. 이 커넥터는 신호의 안정적인 전송을 보장하기 위해 우수한 기상 저항과 간섭 방지 기능이 필요합니다.









구성
커넥터 유형	SMA/2.92mm/2.4mm/1.85mm/gpo
커넥터 임피던스	50 옴
커넥터 극성	기준
커넥터 마운트 방법	직선/ 2 홀 플랜지/ 4 구멍 플랜지
첨부 방법	연락하다
재료 정보
중앙 연락처	큐브 골드 도금
외부 접촉	스테인레스 스틸
몸	스테인레스 스틸
유전체	PEI/PTFE
환경 데이터
온도 범위	-55 학위 ~ +165 학위
2011/65/EU (ROHS)	준수

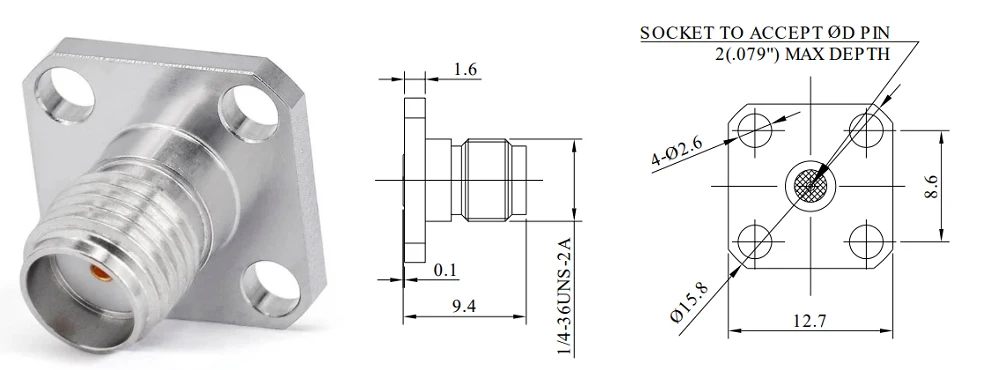

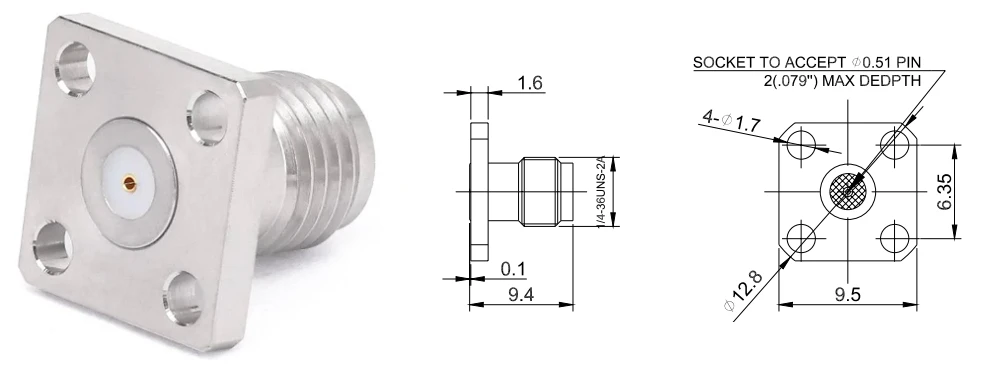

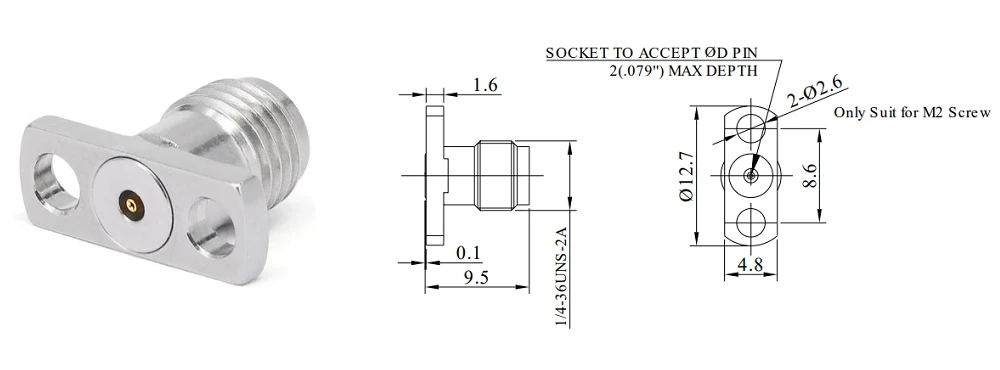

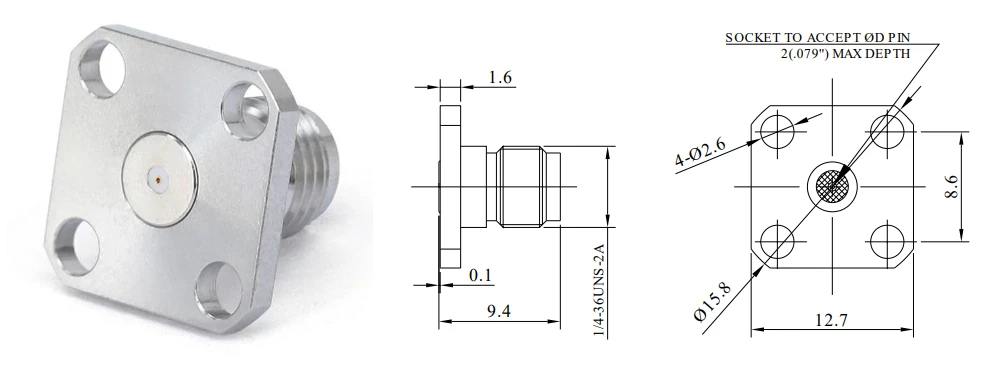

SMA 필드 교체 가능한 커넥터

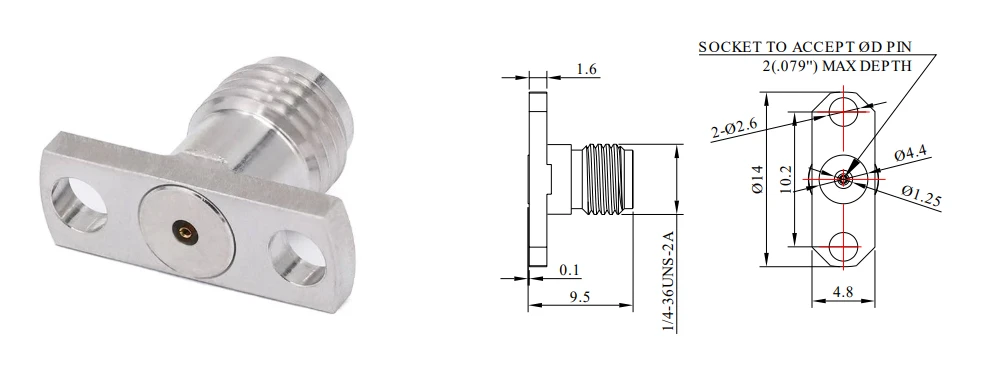

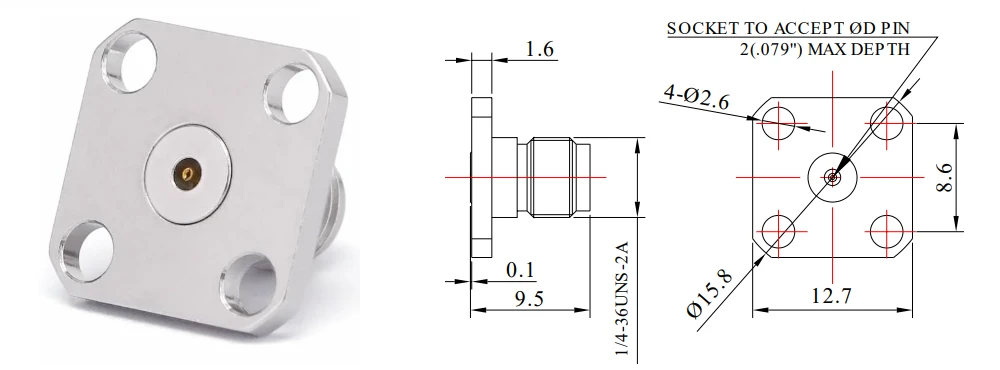

2.92mm 필드 교체 가능한 커넥터

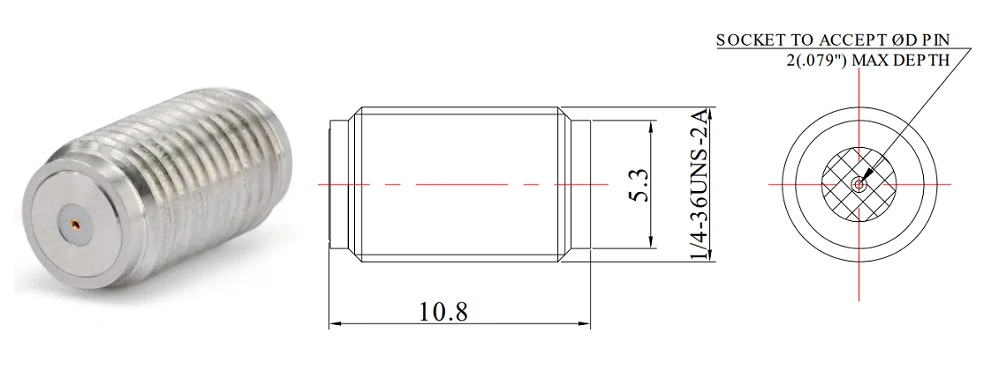

2.92mm 필드 교체 가능한 커넥터

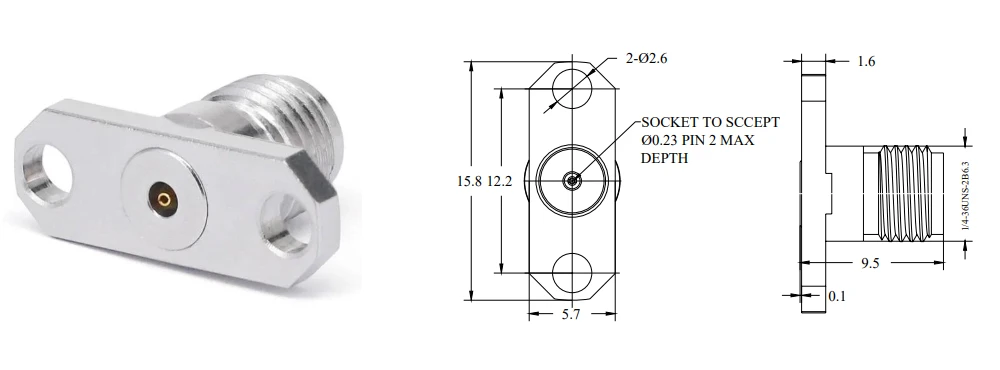

2.92mm 필드 교체 가능한 커넥터

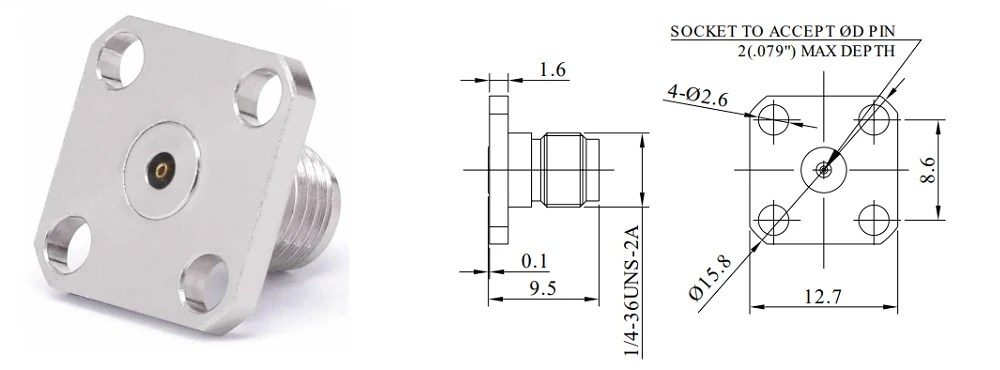

2.4mm 필드 교체 가능한 커넥터



1.85mm 필드 교체 가능한 커넥터
