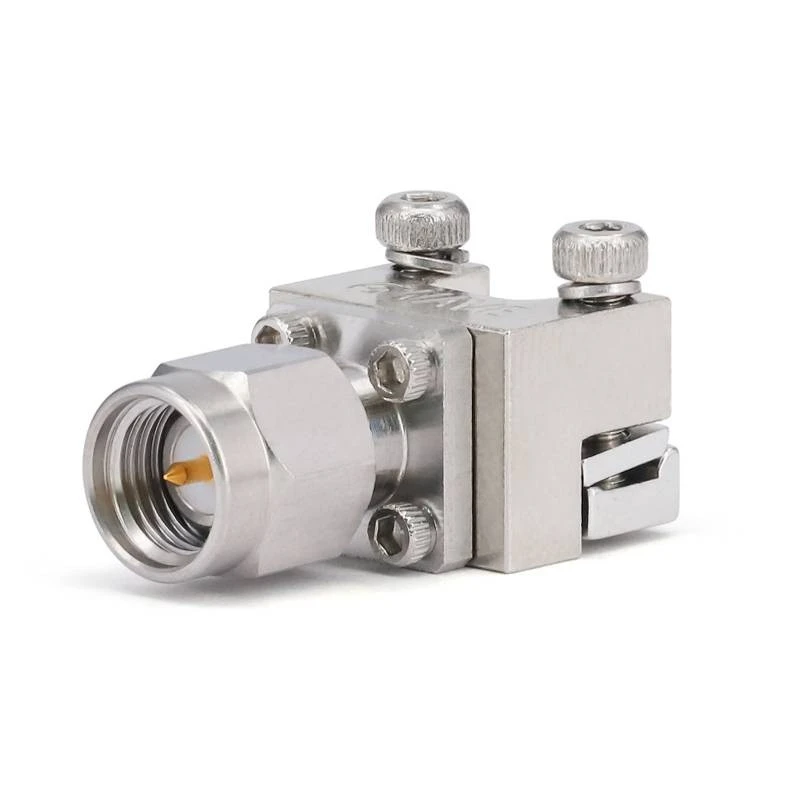

End launch connectors 2

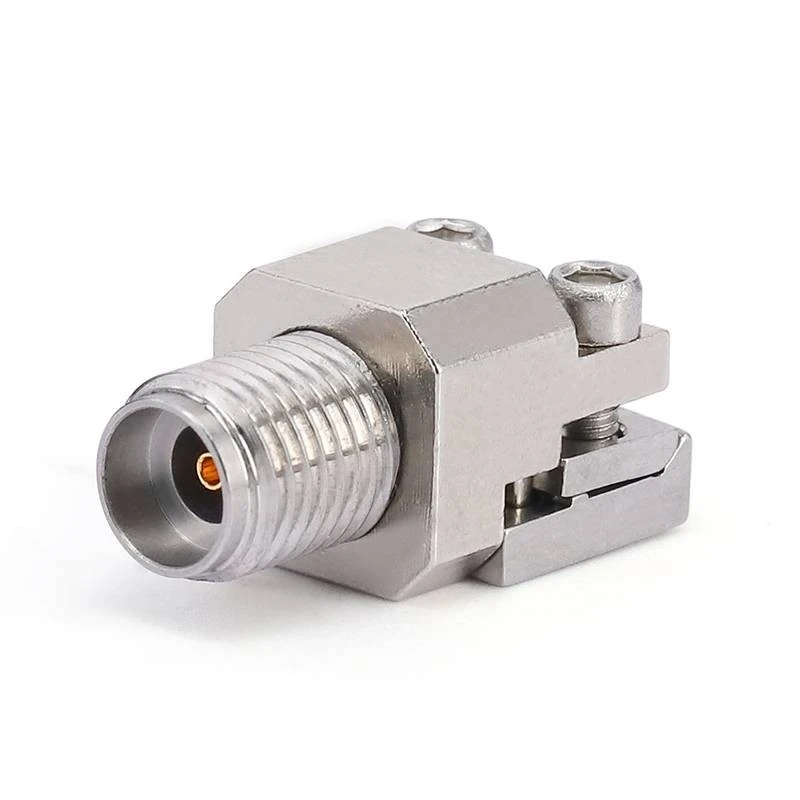

End launch connectors 3
End launch connectors 4

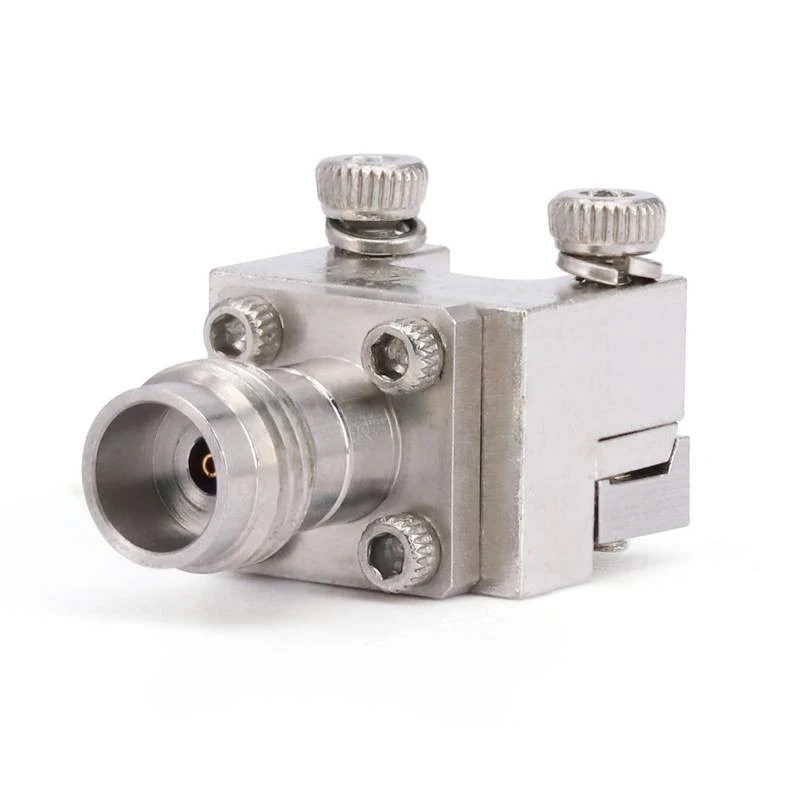

End launch connectors 6

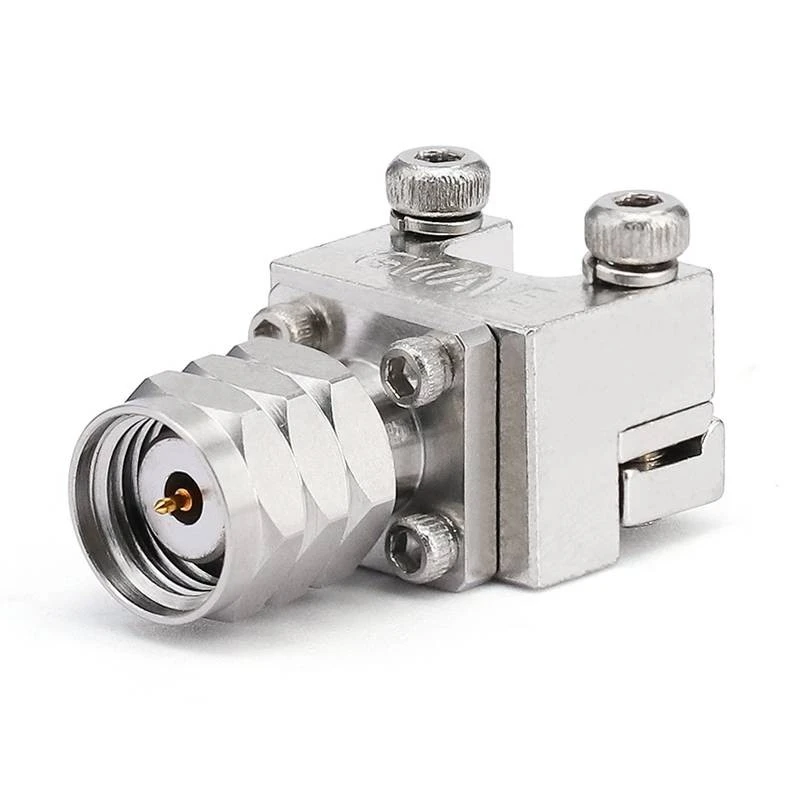

최종 발사 커넥터

SMA, 2.92mm, 2.4mm, 1.85mm 및 1. 0 mm 변형으로 제공되는 FlexIRF의 엔드 런칭 커넥터는 고주파 애플리케이션에서 가장 까다로운 요구 사항을 충족하도록 설계되었습니다.
이 최종 런칭 커넥터는 뛰어난 전기 성능을 특징으로합니다. 정밀도 - 엔지니어링 디자인을 통해 주파수를 매우 높은 수준까지 지원할 수 있습니다.

문의 보내기

설명

제품 소개

SMA, 2.92mm, 2.4mm, 1.85mm 및 1. 0 mm 변형으로 제공되는 FlexIRF의 엔드 런칭 커넥터는 고주파 애플리케이션에서 가장 까다로운 요구 사항을 충족하도록 설계되었습니다.

이 최종 런칭 커넥터는 뛰어난 전기 성능을 특징으로합니다. 정밀도 - 엔지니어링 디자인을 통해 주파수를 매우 높은 수준까지 지원할 수 있습니다. 예를 들어 2.92mm 커넥터는 최대 4 0 GHz의 주파수를 처리 할 수있는 반면, 2.4mm 대응 물은 50GHz에 도달 할 수 있습니다. 1.85mm 커넥터는 최대 67GHz의 뛰어난 성능을 제공하며 1.0mm 커넥터는 110GHz의 높은 주파수를 지원합니다. 이를 통해 고급 무선 통신 시스템, 항공 우주 및 방어 응용 프로그램 및 고속 데이터 전송에 사용하기에 이상적입니다.

제품 신체 스타일

Connector Solderless end 런치, PCB, 중앙 핀은 직경 {{0}}. 23mm, 0. 3mm 및 0.51mm입니다. 이 커넥터는 황동 삼속 계산체가 있으며 삽입 손실이 낮고 VSWR이 1.35 인 탁월한 전자 레인지 성능을 보장합니다. 이 커넥터는 군사 및 우주와 같은 RF 산업으로 정확하게 제조되었습니다. 고품질 재료로 구성된 소형 및 경량 설계는 공간과 무게가 중요한 요소 인 응용 분야에 적합합니다.

제품 응용 프로그램

최종 발사 솔더리스 커넥터는 다양한 필드에서 광범위한 응용 프로그램을 찾습니다. 통신 영역에서, 그들은 고속 데이터 전송에서 중요한 역할을하여 동축 케이블에서 PCB 회로로 전자 레인지 에너지를 원활하게 전송합니다. 레이더 시스템에서 이러한 커넥터는 무결성이 높은 전이 신호에 사용하여 목표의 정확한 감지 및 추적을 가능하게합니다. 반사를 최소화하는 능력은 정확한 신호 수신 및 전송이 Vita 인이 응용 프로그램에 이상적입니다.

조달 FAQ

사용 중에 커넥터 문제를 해결하는 방법은 무엇입니까?

사진 문제에 대해서는 Sales @Flexirf.com으로 이메일을 보내 주시면 작은 비디오가 더 좋을 것입니다. 문제를 발견하고 해결할 것입니다. 고장난 경우 보증 기간에 새로운 무료 부품을 보내드립니다.

제품 사양 데이터

구성
커넥터 유형	SMA\/2.92mm\/2.4mm\/1.85mm
커넥터 임피던스	50 옴
커넥터 극성	기준
커넥터 마운트 방법	2 홀 플랜지
커넥터 2 인터페이스 유형	{{{0}}. 30mm \/ 0.51mm 핀
첨부 방법	연락하다
재료 정보
중앙 연락처	큐브 골드 도금
외부 접촉	스테인레스 스틸
몸	황동 트리메탈 도금
유전체	엿보기\/ptfe
환경 데이터
온도 범위	-55 학위 ~ +165 학위
2011\/65\/EU (ROHS)	준수

제품 유형

커넥터 유형	그림	스쿠	핀 직경	빈도	전압 정재파 비율	마운팅 홀 간격

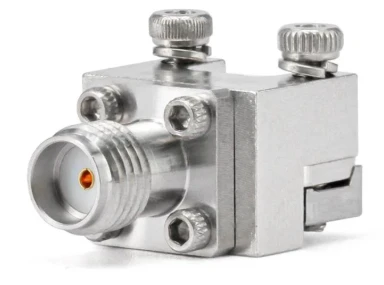

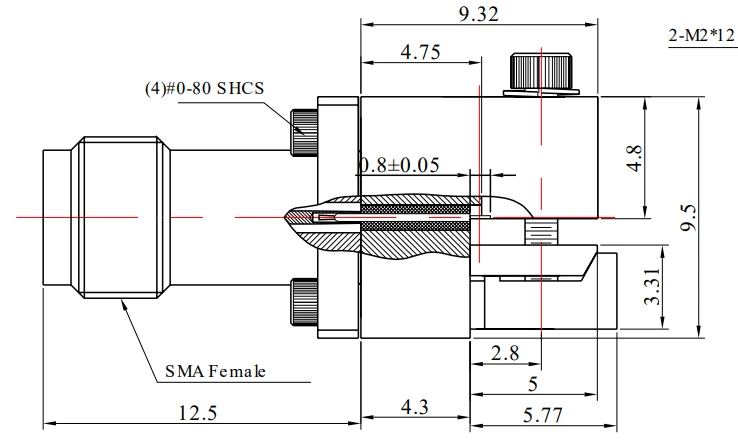

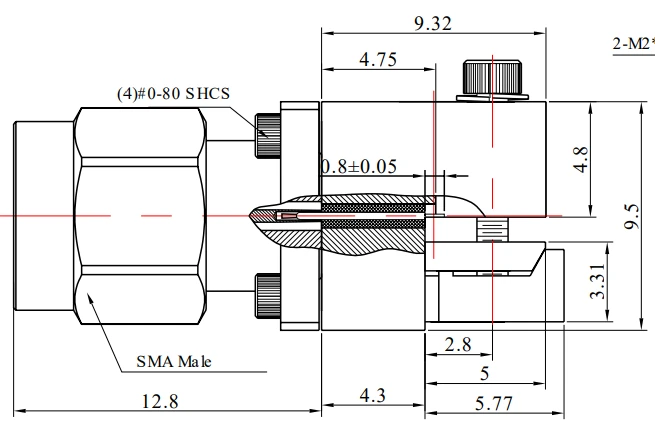

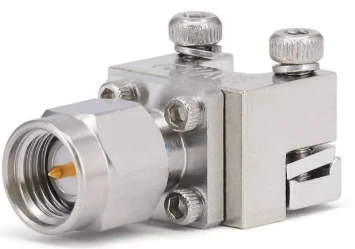

SMA		fr 2- sma-kfd0830	0. 30mm	dc -26. 5GHz	1.25	9.5mm
		fr 2- sma-kfd0851	0. 51mm	dc -26. 5GHz	1.25	9.5mm
		fr 2- sma-jfd0830	0. 30mm	dc -26. 5GHz	1.25	9.5mm
		fr 2- sma-jfd0851	0. 51mm	dc -26. 5GHz	1.25	9.5mm
커넥터 유형	그림	스쿠	핀 직경	빈도	VSWR	마운팅 홀 간격

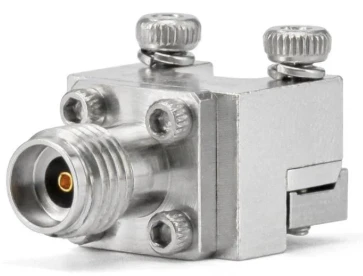

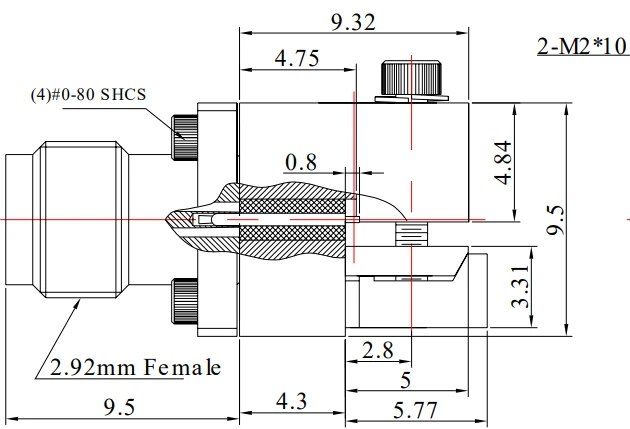

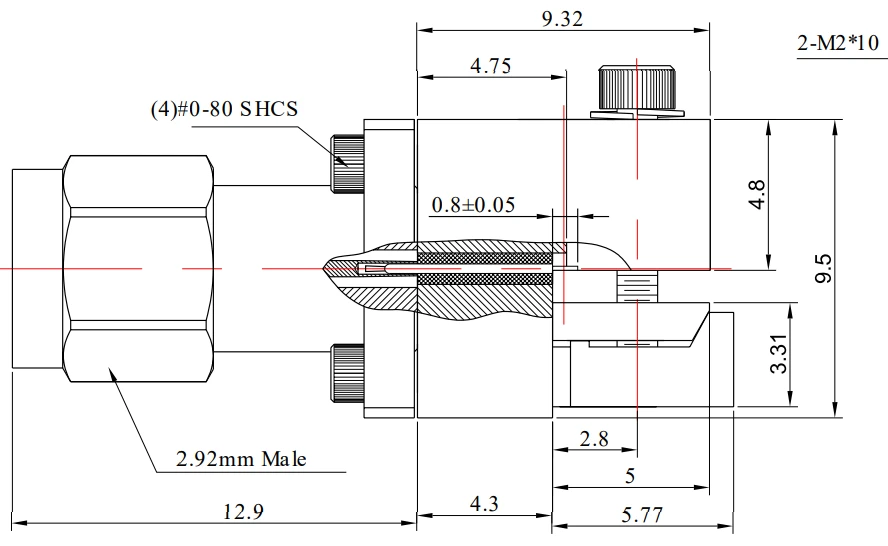

2.92mm		fr 2-2. 92- KFD0830	0. 30mm	DC -40 GHZ	1.30	9.5mm
		fr 2-2. 92- KFD0851	0. 51mm	DC -40 GHZ	1.30	9.5mm
		fr 2-2. 92- KFD0923	0. 23mm	DC -40 GHZ	1.30	5.84mm
		fr 2-2. 92- JFD0830	0. 30mm	DC -40 GHZ	1.30	9.5mm
		fr 2-2. 92- JFD0851	0. 51mm	DC -40 GHZ	1.30	9.5mm
커넥터 유형	그림	스쿠	핀 직경	빈도	전압 정재파 비율	마운팅 홀 간격

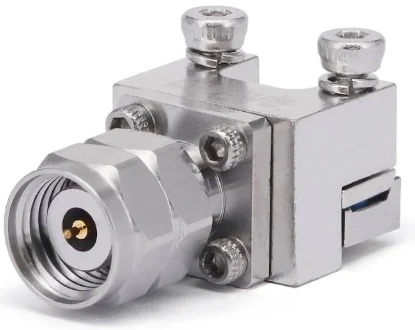

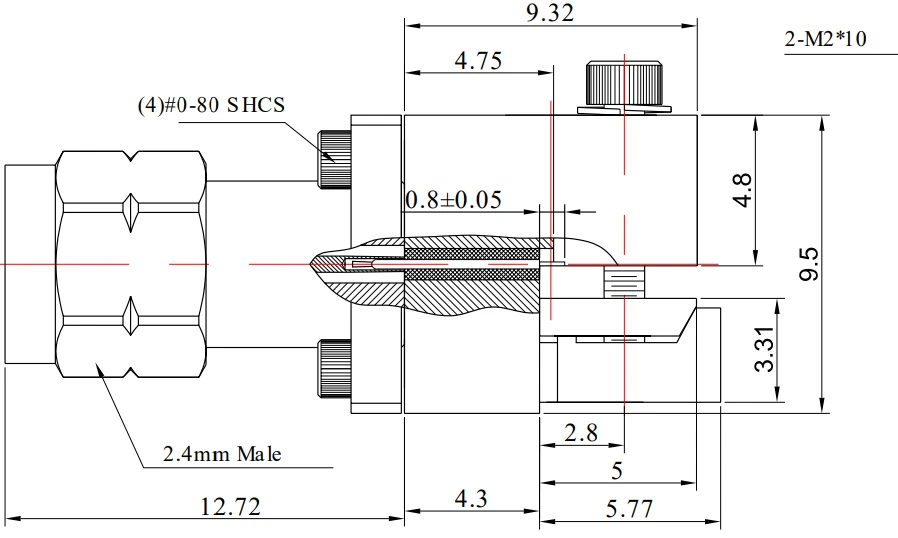

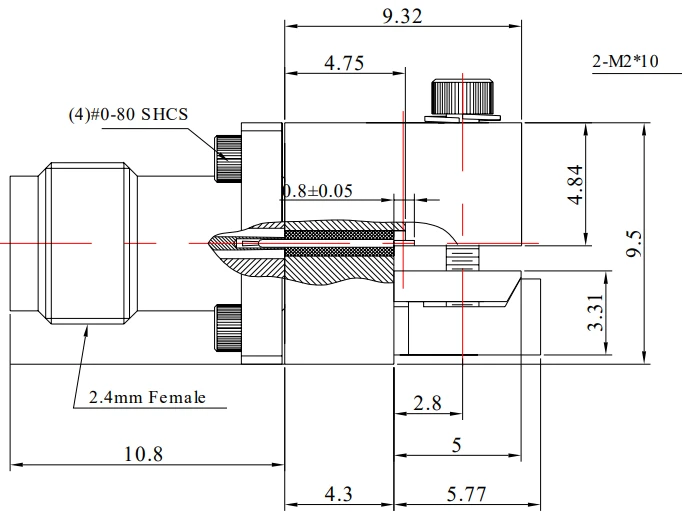

2.4mm		fr 2-2. 4- KFD0830	0. 30mm	DC -50 GHZ	1.30	9.5mm
		fr 2-2. 4- KFD0851	0. 51mm	DC -50 GHZ	1.30	9.5mm
		fr 2-2. 4- JFD0830	0. 30mm	DC -50 GHZ	1.30	9.5mm
		fr 2-2. 4- JFD0851	0. 51mm	DC -50 GHZ	1.30	9.5mm
커넥터 유형	그림	스쿠	핀 직경	빈도	전압 정재파 비율	마운팅 홀 간격
1.85mm		fr 2-1. 85- KFD0830	0. 30mm	DC -65 GHZ	1.35	9.5mm
		fr 2-1. 85-- KFD0851	0. 51mm	DC -65 GHZ	1.35	9.5mm
		fr 2-1. 85- KFD0923	0. 23mm	DC -65 GHZ	1.35	5.84mm
		fr 2-1. 85-- JFD0830	0. 30mm	DC -65 GHZ	1.35	9.5mm
		fr 2-1. 85-- JFD0851	0. 51mm	DC -65 GHZ	1.35	9.5mm
