낮은 손실 단계 안정 시리즈
커뮤니케이션, 전자 테스트 및 측정과 같은 오늘날의 절단 - 에지 필드에서, 신호 전송 안정성 및 낮은 손실 특성은 시스템의 성능을 결정하는 핵심 요소가되었으며 관련 요구 사항이 점점 엄격 해지고 있습니다.
설명
제품 소개
커뮤니케이션, 전자 테스트 및 측정과 같은 오늘날의 최첨단 필드에서, 신호 전송 안정성 및 낮은 손실 특성은 시스템의 성능을 결정하는 핵심 요소가되었으며 관련 요구 사항이 점점 엄격 해지고 있습니다. 낮은 손실 진폭 - 및 - 위상 - 안정적인 케이블 어셈블리는 특별한 성능으로 눈에 띄며, 수많은 응용 시나리오에서 중요한 역할을하며 정확하고 효율적인 신호 전송을 달성하기위한 견고한 기초를 마련했습니다.
제품 구조 기능
우수한 낮은 손실 특성 :
그들은 다른 주파수 조건에서 매우 뛰어난 낮은 손실 성능을 나타냅니다. FRU1\/GT147A 모델 (40GHz)을 예로 들어 최대 40GHz의 높은 주파수 환경에서도 미터당 2.85dB에 불과합니다.
훌륭한 위상 안정성 :
그들은 매우 안정적인 위상 특성을 가지고 있습니다. 예를 들어, FRU1\/GT147A가 10GHz의 주파수에서 작동 할 때, 기계적 위상 안정성은 10GHz\/3도에 도달 할 수 있습니다. 주파수가 18GHz 인 경우 18GHz\/5도에 도달 할 수 있습니다. 이러한 안정적인상은 신호 전송 동안 상 위상 변동을 효과적으로 억제 할 수 있으며, 불안정한 상에 의해 발생하는 신호 왜곡 및 간섭을 크게 피할 수 있습니다. 위상 정확도에 대한 요구 사항이 매우 높은 통신 시스템 및 테스트 장비의 경우이 특성은 안정적인 작동 및 시스템의 높은 성능을 보장하는 핵심입니다.
넓은 주파수 커버리지 :
이 제품은 직류 (DC)에서 110GHz에 이르는 넓은 주파수 커버리지 범위를 갖습니다. 케이블 어셈블리의 다른 모델은 다양한 응용 프로그램 요구 사항을 충족시키기 위해 다른 주파수 범위에 정확하게 조정할 수 있습니다.
제품 응용 프로그램
마이크로파 미성장 챔버 테스트에서 테스트중인 테스트 장비 및 장치를 연결하고 안정적인 신호 전송 특성은 테스트 결과의 정확성과 신뢰성을 보장합니다. 네트워크 분석기 및 스펙트럼 분석기와 같은 계측기의 주요 연결 구성 요소로서 기기에 의한 약한 신호의 정확한 측정을 보장하여 전자 제품의 연구 및 개발 및 품질 검사에 대한 강력한 지원을 제공합니다.
중요한 메모
1. 사용자 정의 길이 케이블 어셈블리의 경우 체크 아웃 페이지에 길이 정보를 남겨 두는 것을 잊지 마십시오.
2. 모든 케이블 어셈블리에는 위상 일치 쌍 또는 그룹이 제공 될 수 있습니다. 위상을 일치 시키려면 케이블이 필요하면 이메일을 보내주십시오. sales@flexirf.com
제품 사양 데이터
|
구성 |
|
|
커넥터 1 유형 |
1.85mm\/2.4mm\/2.92mm\/sma\/g3po\/gppo\/n\/tnc |
|
커넥터 1 임피던스 |
50 옴 |
|
커넥터 1 극성 |
기준 |
|
커넥터 2 유형 |
1.85mm\/2.4mm\/2.92mm\/sma\/g3po\/gppo\/n\/tnc |
|
커넥터 2 임피던스 |
50 옴 |
|
커넥터 2 극성 |
기준 |
|
커넥터 마운트 방법 |
없음 |
|
커넥터 바디 스타일 |
직선 및 직각 |
|
재료 정보 |
|
|
중앙 연락처 |
황동 금도금, 베릴륨 구리 금도금 |
|
외부 접촉 |
황동 금도금, 베릴륨 구리 금도금, 스테인레스 스틸 패시브 |
|
몸 |
황동 금도금, 베릴륨 구리 금, 스테인레스 스틸 패시브 |
|
유전체 |
PEI\/PTFE |
|
환경 데이터 |
|
|
온도 범위 |
-40 정도 ~ +165 학위 |
|
2011\/65\/EU (ROHS) |
준수 |
제품 유형
| FRU1\/GT147A 저 손실 안정적인 위상 케이블 어셈블리 (40GHz) | ||||
 |
구조 재료 직경 (MM) |
|||
|
1 |
내부 도체 |
은도금 구리 입은 강철 |
0.91±0.05 |
|
|
2 |
절연체 |
견고한 ptfe |
2.69±0.05 |
|
|
3 |
내부 차폐 |
은도금 구리 밴드 |
2.86±0.05 |
|
|
4 |
외부 차폐 |
은도금 구리 와이어 브레이딩 |
3.28±0.05 |
|
|
5 |
재킷 |
fep |
3.73±0.13 |
|
| 감쇠, 전력 (20도 해수면의 시험 조건) | |||||
|
주파수 (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
감쇠 (DB\/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
전원 (W) |
380 |
120 |
90 |
75 |
65 |
| 전기 및 기계적 특성 | |||||||
|
빈도 (GHZ) |
임피던스 (Ω) |
전송 속도 |
정전 용량 |
차폐 |
작동 온도 범위 |
최소 굽힘 반경 |
기계적 위상의 안정성 |
|
40 |
50 |
77% |
86 pf\/m |
>100dB |
-65 학위 ~ +165 학위 |
6.35mm |
10GHz\/3도 18GHz\/5도 |
|

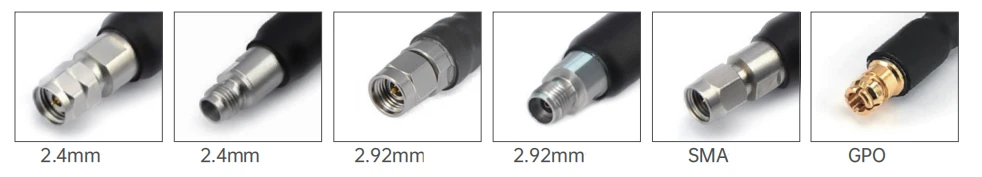

일반적인 모델 및 기술 지표
|
|||||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실\/VSWR |
|
|

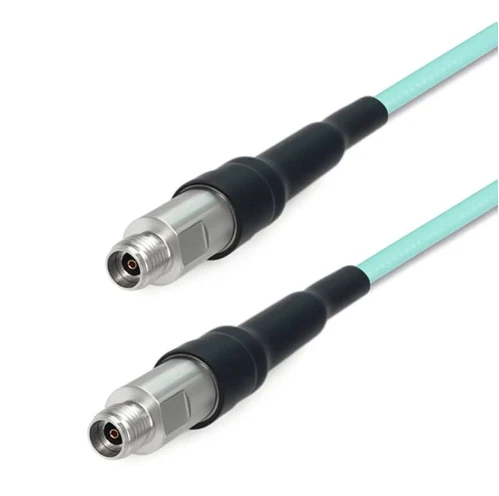

fru 1-292 f292f-xxx |
2.92mm 여성 |
2.92mm 여성 |
DC -40 GHZ |
1.44 |
|
|
fru 1-292 m292m-xxx |
2.92mm 남성 |
2.92mm 남성 |
DC -40 GHZ |
1.44 |
|
|

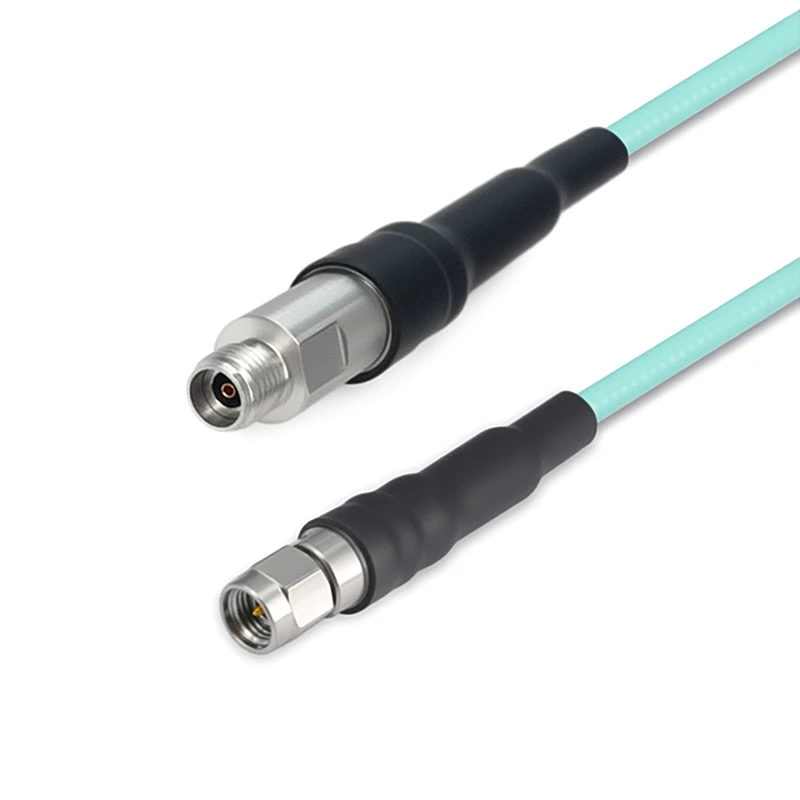

fru 1-292 m292f-xxx |
2.92mm 남성 |
2.92mm 여성 |
DC -40 GHZ |
1.44 |
| FRU2\/GT3506 저 손실 안정적인 위상 케이블 어셈블리 (65GHz) | ||||
|
|
구조 재료 직경 (MM) |
|||
|
1 |
내부 도체 |
은도금 구리 입은 강철 |
0.51±0.05 |
|
|
2 |
절연체 |
견고한 ptfe |
1.38±0.05 |
|
|
3 |
내부 차폐 |
은도금 구리 밴드 |
1.58±0.05 |
|
|
4 |
외부 차폐 |
은도금 구리 와이어 브레이딩 |
1.90±0.05 |
|
|
5 |
재킷 |
fep |
2.20±0.13 |
|
| 감쇠, 전력 (20도 해수면의 시험 조건) | ||||||||||
|
주파수 (GHZ) |
1 |
3 |
6 |
10 |
12 |
16 |
18 |
26.5 |
40 |
67 |
|
감쇠 (DB\/M) |
63.7 |
111.9 |
160.4 |
209.87 |
231.1 |
269.5 |
287.1 |
354 |
444 |
593.2 |
|
전원 (W) |
55 |
32 |
22 |
17 |
15 |
13 |
12 |
10 |
8 |
6 |
| 전기 및 기계적 특성 | |||||||
|
주파수 (GHZ |
임피던스 (ω) |
전송 속도 |
정전 용량 |
차폐 |
작동 온도 범위 |
최소 굽힘 반경 |
유전체 견실 전압 |
|
67GHz |
50Ω |
82% |
94pf\/m |
>90dB |
-55 학위 ~ +125 학위 |
11mm |
800V@DC |
|

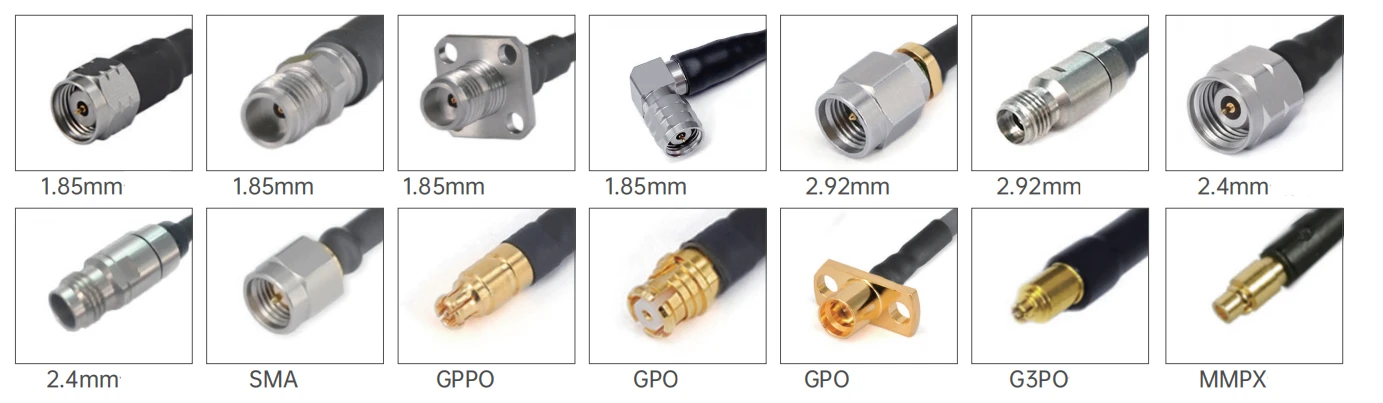

일반적인 모델 및 기술 지표
|
|||||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실\/VSWR |
|
|

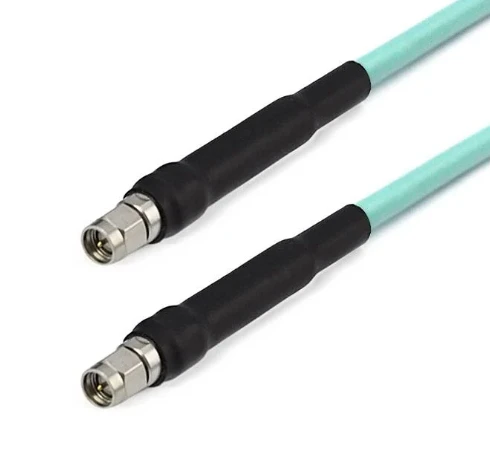

fru 2- smmsmm-xxx |
SMA 남성 |
SMA 남성 |
dc -26. 5GHz |
1.30 |
|
|
fru 2- smmgpf-xxx |
SMA 남성 |
GPO (SMP) 여성 |
dc -26. 5GHz |
1.35 |
|
|
fru 2- smmgpwf-xxx |
SMA 남성 |
직각을 가진 GPO (SMP) 암컷 |
dc -26. 5GHz |
12db |
|
|
fru 2- smmgppf-xxx |
SMA 남성 |
GPPO (미니 SMP) 암컷 |
dc -26. 5GHz |
13db |
|
|
fru 2- smmgppwf-xxx |
SMA 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
dc -26. 5GHz |
12db |
|
|
fru 2- smffgpf-xxx |
4 홀 플랜지가있는 SMA 암컷 |
GPO (SMP) 여성 |
DC -18 GHZ |
1.30 |
|
|
fru 2- smffgppf-xxx |
4 홀 플랜지가있는 SMA 암컷 |
GPPO (미니 SMP) 암컷 |
DC -18 GHZ |
16db |
|
|
fru 2-292 m292m-xxx |
2.92mm 남성 |
2.92mm 남성 |
DC -40 GHZ |
1.35 |
|
|
fru 2-292 mgpf-xxx |
2.92mm 남성 |
GPO (SMP) 여성 |
DC -40 GHZ |
14db |
|
|

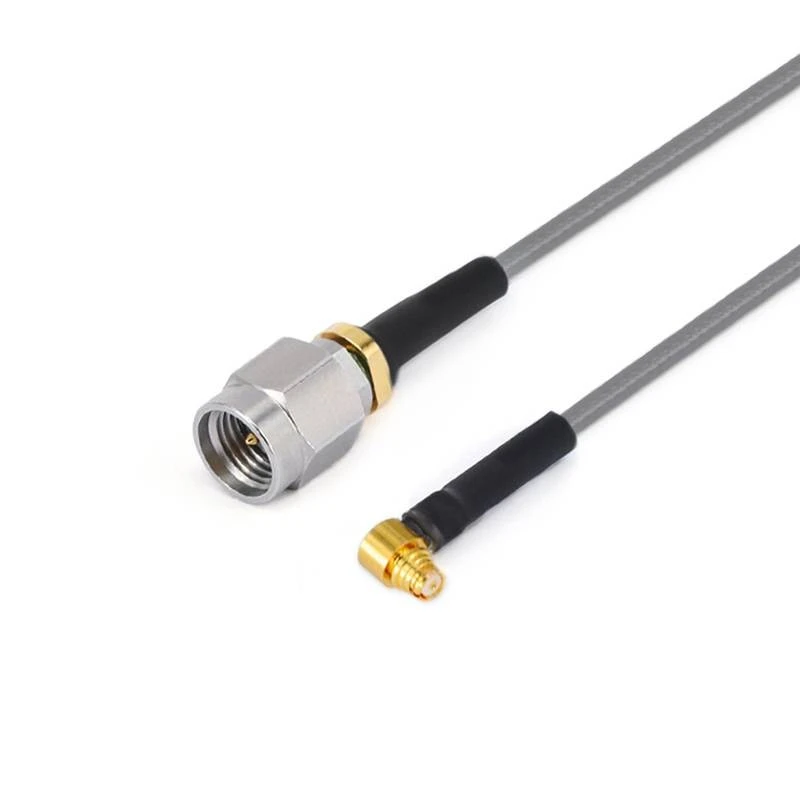

fru 2-292 mgpwf-xxx |
2.92mm 남성 |
직각을 가진 GPO (SMP) 암컷 |
DC -40 GHZ |
12db |
|
|
fru 2-292 mmmpxm-xxx |
2.92mm 남성 |
MMPX 남성 |
DC -40 GHZ |
14db |
|
|
fru 2-292 mmmpxf-xxx |
2.92mm 남성 |
MMPX 여성 |
DC -40 GHZ |
14db |
|
|
fru 2-292 mg3pf-xxx |
2.92mm 남성 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
14db |
|
|
fru 2-292 mgppwf-xxx |
2.92mm 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
12db |
|
|
fru 2-292 m24m-xxx |
2.92mm 남성 |
2.4mm 남성 |
DC -40 GHZ |
1.35 |
|
|
fru 2-292 mgppf-xxx |
2.92mm 남성 |
GPPO (미니 SMP) 암컷 |
DC -40 GHZ |
14db |
|
|
fru 2-292 fg3pf-xxx |
2.92mm 여성 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
14db |
|
|
fru 2-292 ffg3pf-xxx |
4 홀 플랜지가있는 2.92mm 암 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
14db |
|
|

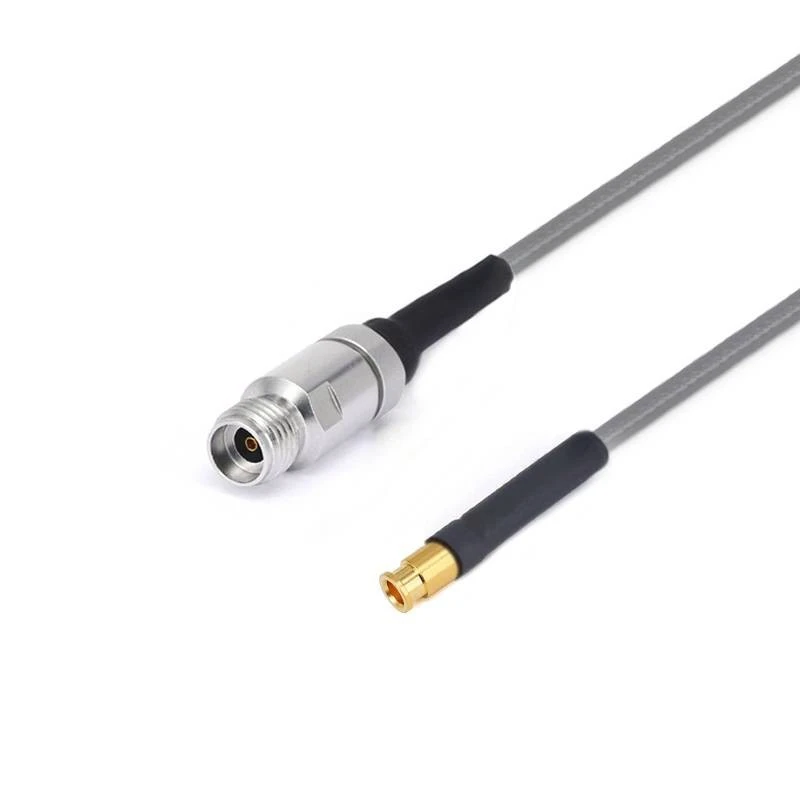

fru 2-292 fmmpxm-xxx |
2.92mm 여성 |
MMPX 남성 |
DC -40 GHZ |
14db |
|
|
fru 2-292 ffmmpxm-xxx |
4 홀 플랜지가있는 2.92mm 암 |
MMPX 남성 |
DC -40 GHZ |
14db |
|
|
fru 2-292 ffgpf-xxx |
4 홀 플랜지가있는 2.92mm 암 |
GPO (SMP) 여성 |
DC -40 GHZ |
14db |
|
|
fru 2-24 m24m-xxx |
2.4mm 남성 |
2.4mm 남성 |
DC -50 GHZ |
1.44 |
|
|
fru 2-24 mgpf-xxx |
2.4mm 남성 |
GPO (SMP) 여성 |
DC -40 GHZ |
14db |
|
|
fru 2-24 mgpwf-xxx |
2.4mm 남성 |
직각을 가진 GPO (SMP) 암컷 |
DC -40 GHZ |
12db |
|
|
fru 2-24 mmmpxm-xxx |
2.4mm 남성 |
MMPX 남성 |
DC -50 GHZ |
10db |
|
|
fru 2-24 mmmpxm-xxx |
2.4mm 남성 |
MMPX 남성 |
DC -50 GHZ |
10db |
|
|
fru 2-24 mgppf-xxx |
2.4mm 남성 |
GPPO (미니 SMP) 암컷 |
DC -50 GHZ |
10db |
|
|
fru 2-24 mgppwf-xxx |
2.4mm 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
DC -50 GHZ |
10db |
|
|
fru 2-24 ffgpf-xxx |
4 홀 플랜지가있는 2.4mm 암 |
GPO (SMP) 여성 |
DC -50 GHZ |
10db |
|
|
fru 2-24 ffgppf-xxx |
4 홀 플랜지가있는 2.4mm 암 |
GPPO (미니 SMP) 암컷 |
DC -50 GHZ |
10db |
|
|

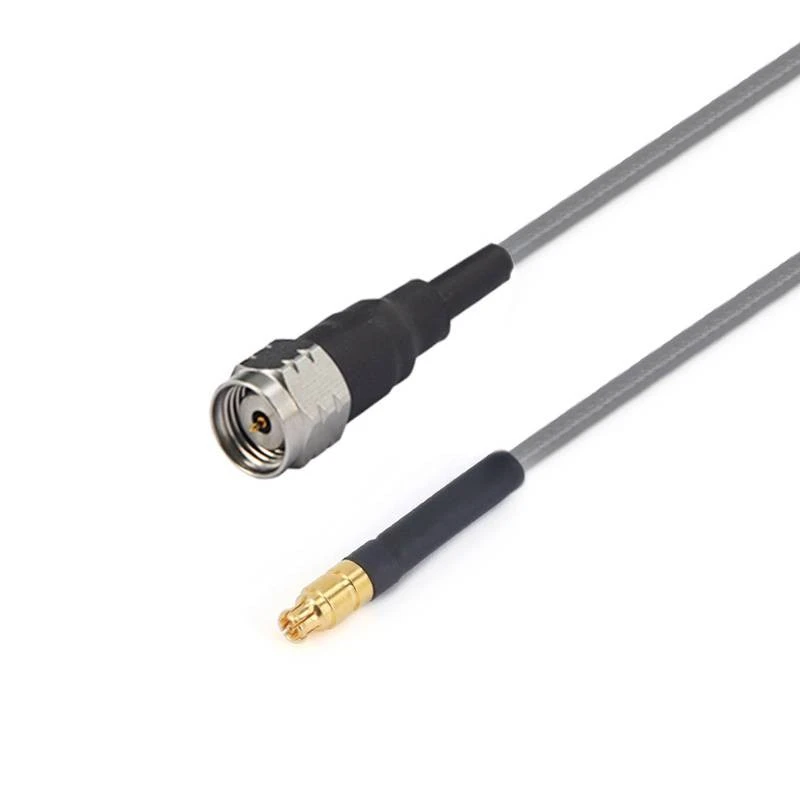

fru 2-185 mgppf-xxx |
1.85mm 남성 |
GPPO (미니 SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fru 2-185 wmgppf-xxx |
직각을 가진 1.85mm 남성 |
GPPO (미니 SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fru 2-185 mg3pf-xxx |
1.85mm 남성 |
G3PO (SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fru 2-185 mmmpxm-xxx |
1.85mm 남성 |
MMPX 남성 |
DC -67 GHZ |
10db |
|
|
fru 2-185 mmmpxf-xxx |
1.85mm 남성 |
MMPX 여성 |
DC -67 GHZ |
10db |
|
|
fru 2-185 fgppf-xxx |
1.85mm 여성 |
GPPO (미니 SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fru 2-185 ffgppf-xxx |
4 홀 플랜지가있는 1.85mm 암 |
GPPO (미니 SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fru 2-185 fg3pf-xxx |
1.85mm 여성 |
G3PO (SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fru 2-185 ffg3pf-xxx |
4 홀 플랜지가있는 1.85mm 암 |
GPPO (미니 SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fru 2-185 fmmpxm-xxx |
1.85mm 여성 |
MMPX 남성 |
DC -67 GHZ |
10db |
|
|
fru 2-185 fmmpxf-xxx |
1.85mm 여성 |
MMPX 여성 |
DC -67 GHZ |
10db |
| FRU3\/GT3507 저 손실 안정적인 위상 케이블 어셈블리 (40GHz) | ||||
|
|
구조 재료 직경 (MM) |
|||
|
1 |
내부 도체 |
은도금 구리 입은 강철 |
0.91±0.05 |
|
|
2 |
절연체 |
견고한 ptfe |
2.69±0.05 |
|
|
3 |
내부 차폐 |
은도금 구리 밴드 |
2.86±0.05 |
|
|
4 |
외부 차폐 |
은도금 구리 와이어 브레이딩 |
3.28±0.05 |
|
|
5 |
재킷 |
fep |
3.73±0.13 |
|
| 감쇠, 전력 (20도 해수면의 시험 조건) | |||||
|
주파수 (GHZ) |
1 |
10 |
18 |
26.5 |
40 |
|
감쇠 (DB\/M) |
0.39 |
1.31 |
1.81 |
2.23 |
2.85 |
|
전원 (W) |
380 |
120 |
90 |
75 |
65 |
|
전기 및 기계적 특성 |
|||||||
|
주파수 (GHZ) |
임피던스 (ω) |
전송 속도 |
정전 용량 |
차폐 |
작동 온도 범위 |
최소 굽힘 반경 |
기계적 위상의 안정성 |
|
40 |
50 |
85% |
86 pf\/m |
>90dB |
-65 학위 ~ +165 학위 |
11mm |
10GHz\/3도 18GHz\/5도 |
|

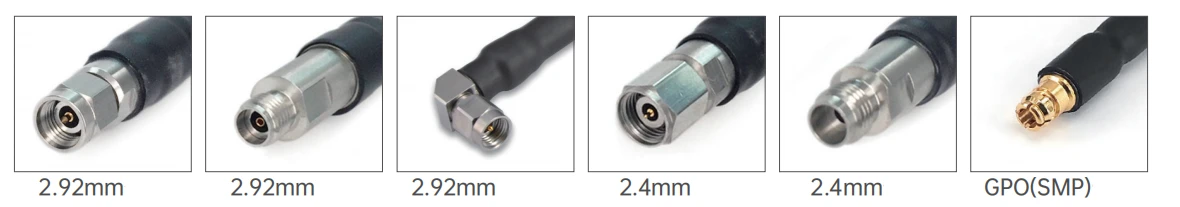

일반적인 모델 및 기술 지표
|
|||||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실\/VSWR |
|
|
fru 3-292 m292m-xxx |
2.92mm 남성 |
2.92mm 남성 |
DC -40 GHZ |
1.44 |
|
|
fru 3-292 m24m-xxx |
2.92mm 남성 |
2.4mm 남성 |
DC -40 GHZ |
1.35 |
|
|
fru 3-24 m24m-xxx |
2.4mm 남성 |
2.4mm 남성 |
DC -40 GHZ |
1.35 |
| FRA3\/GT2501 낮은 손실 안정적인 위상 케이블 어셈블리 (26.5GHz) | ||||
|
|
구조 재료 직경 (MM) |
|||
|
1 |
내부 도체 |
은도금 구리 입은 강철 |
1.45±0.05 |
|
|
2 |
절연체 |
견고한 ptfe |
3.99±0.05 |
|
|
3 |
내부 차폐 |
은도금 구리 밴드 |
4.19±0.05 |
|
|
4 |
외부 차폐 |
은도금 구리 와이어 브레이딩 |
4.42±0.05 |
|
|
5 |
재킷 |
fep |
5.21±0.13 |
|
| 감쇠, 전력 (20도 해수면의 시험 조건) | |||||
|
주파수 (GHZ) |
1 |
5 |
10 |
18 |
26.5 |
|
감쇠 (DB\/M) |
0.26 |
0.52 |
0.76 |
1.05 |
1.28 |
|
전원 (W) |
800 |
350 |
--- |
100 |
--- |
|
전기 및 기계적 특성 |
|||||||
|
주파수 (GHZ) |
임피던스 (ω) |
전송 속도 |
정전 용량 |
차폐 |
작동 온도 범위 |
최소 굽힘 반경 |
기계적 위상의 안정성 |
|
26.5 |
50 |
80.4% |
86 pf\/m |
>100dB |
-65 학위 ~ +165 학위 |
6.35mm |
10GHz\/3도 18GHz\/5도 |
|

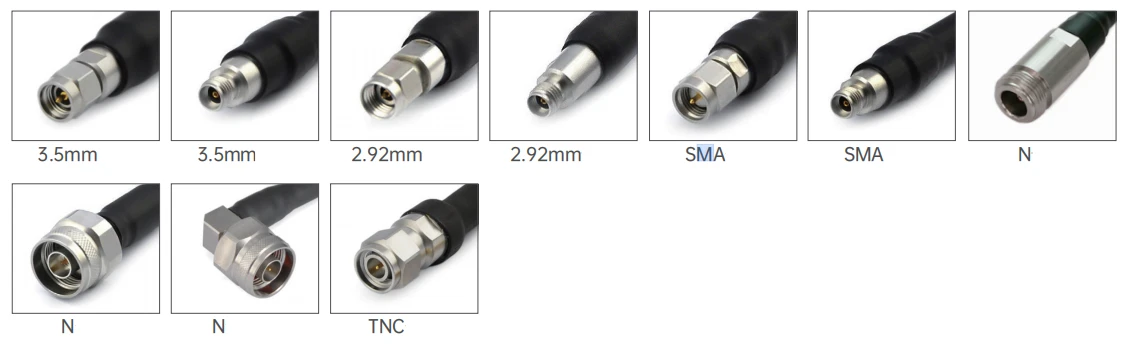

일반적인 모델 및 기술 지표
|
|||||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실\/VSWR |
|
|

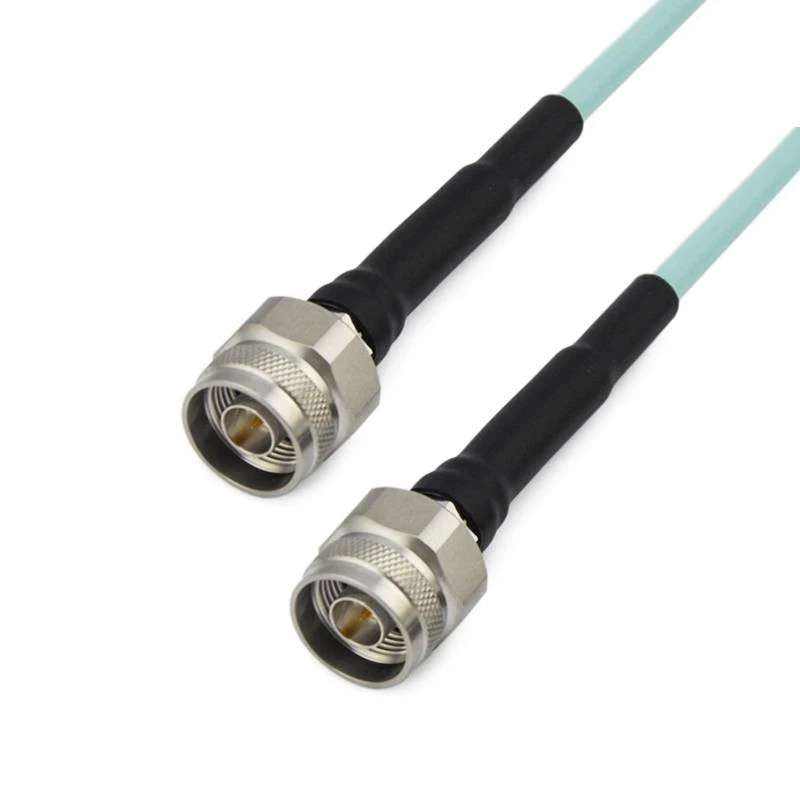

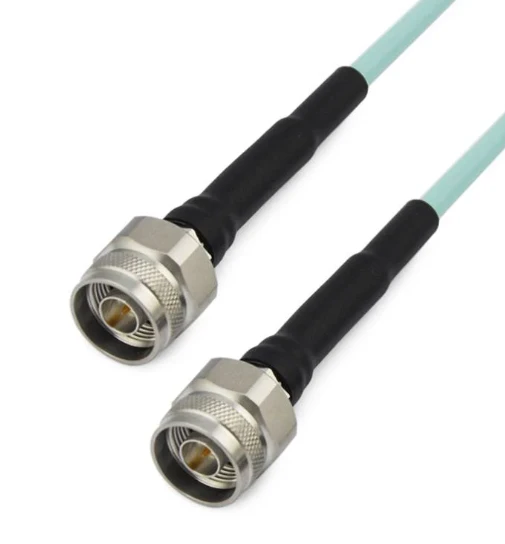

fra 3- nmnm-xxx |
n 남성 |
n 남성 |
DC -18 GHZ |
1.25 |
|
|

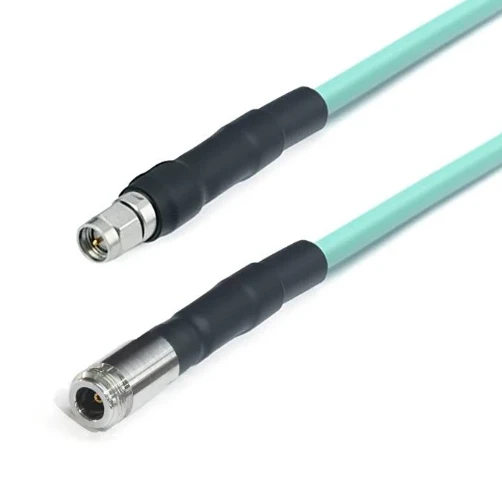

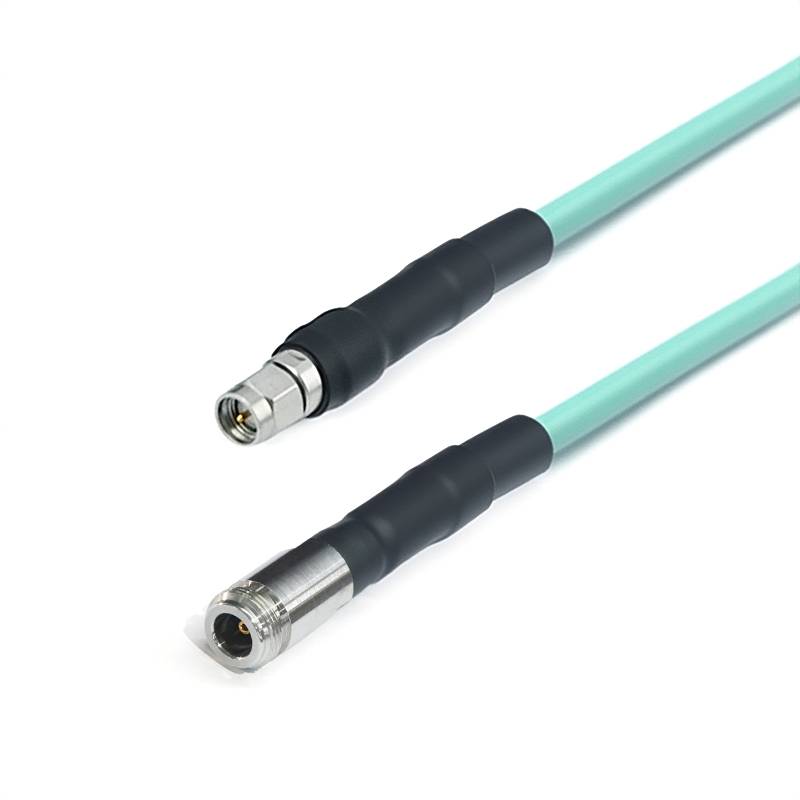

fra 3- nfsmm-xxx |
n 여성 |
SMA 남성 |
DC -18 GHZ |
1.25 |
|
|

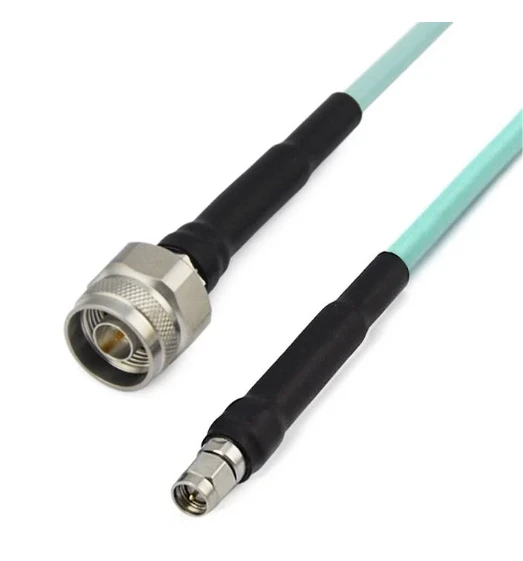

fra 3- nmsmm-xxx |
n 남성 |
SMA 남성 |
DC -18 GHZ |
1.25 |
|
|
fra 3- smmsmm-xxx |
SMA 남성 |
SMA 남성 |
DC -18 GHZ |
1.25 |
|
|

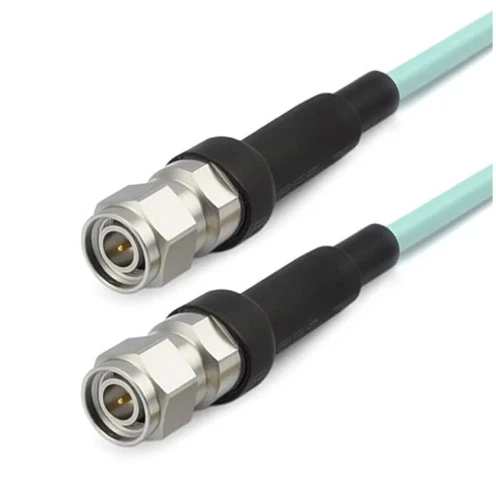

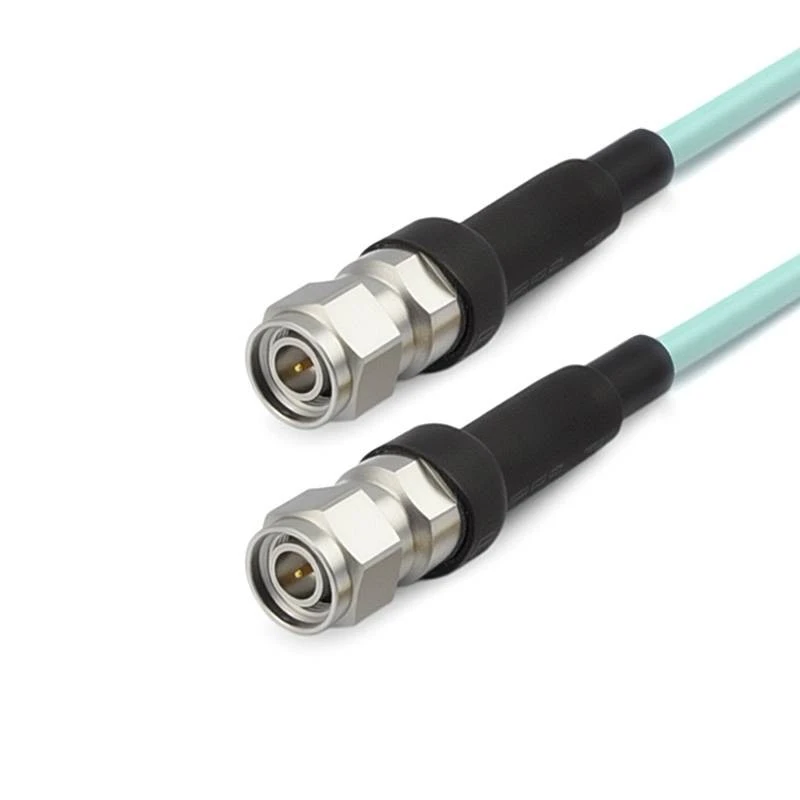

fra 3- tncmtncm-xxx |
TNC 남성 |
TNC 남성 |
DC -18 GHZ |
1.30 |
