RG Series Cable Assemblies

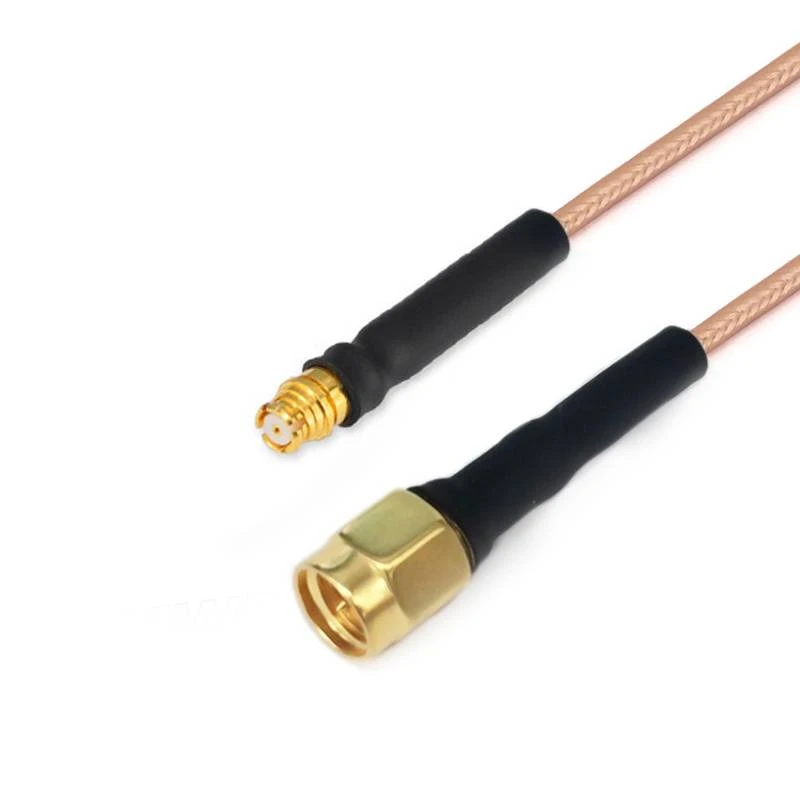

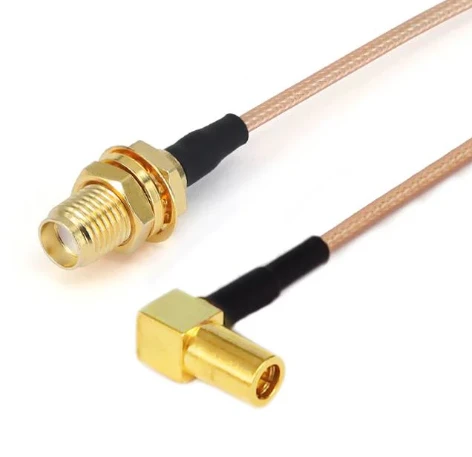

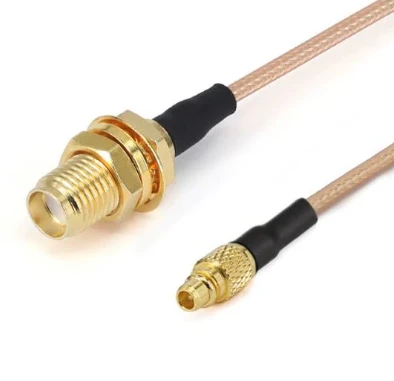

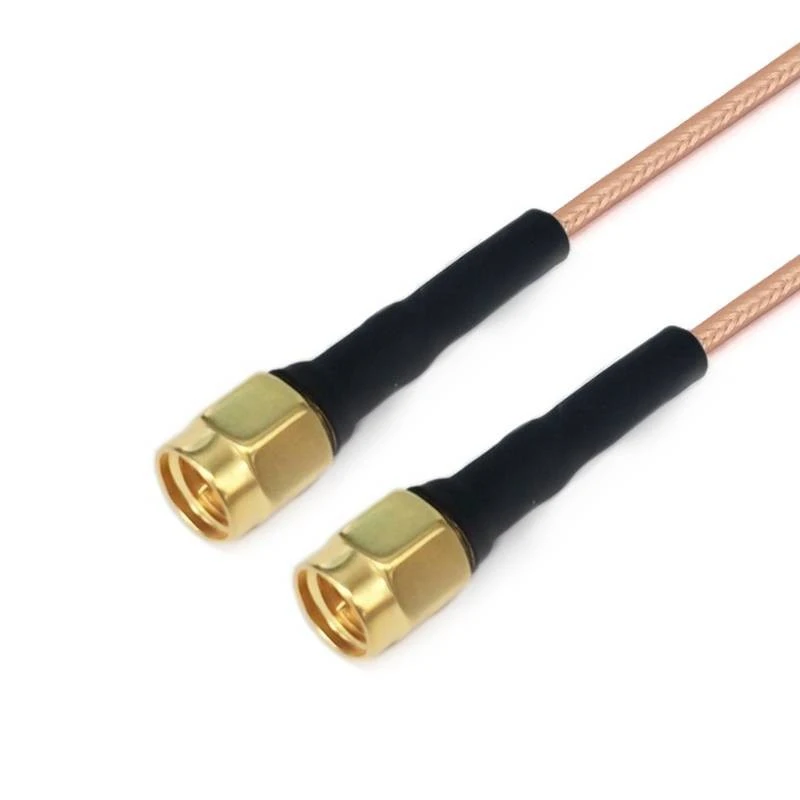

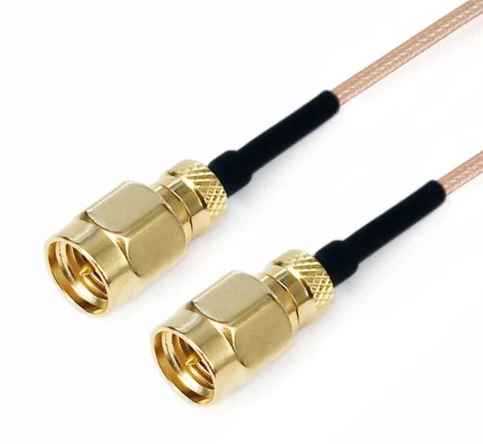

gar3-smmsmm-xxx-1

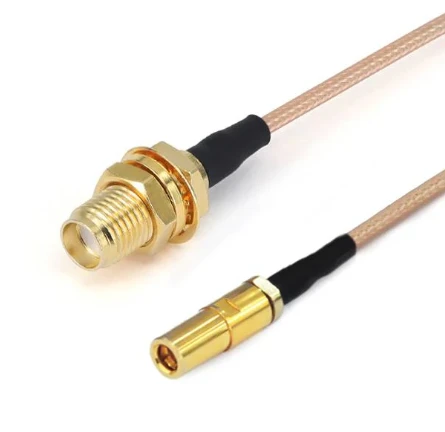

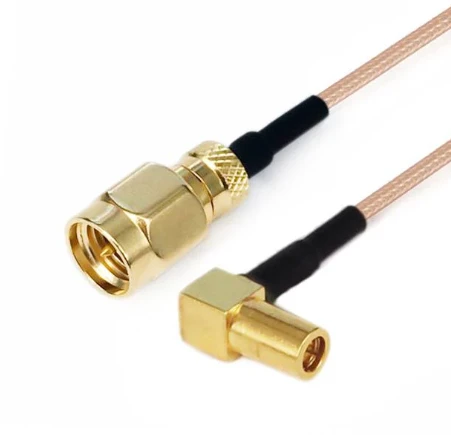

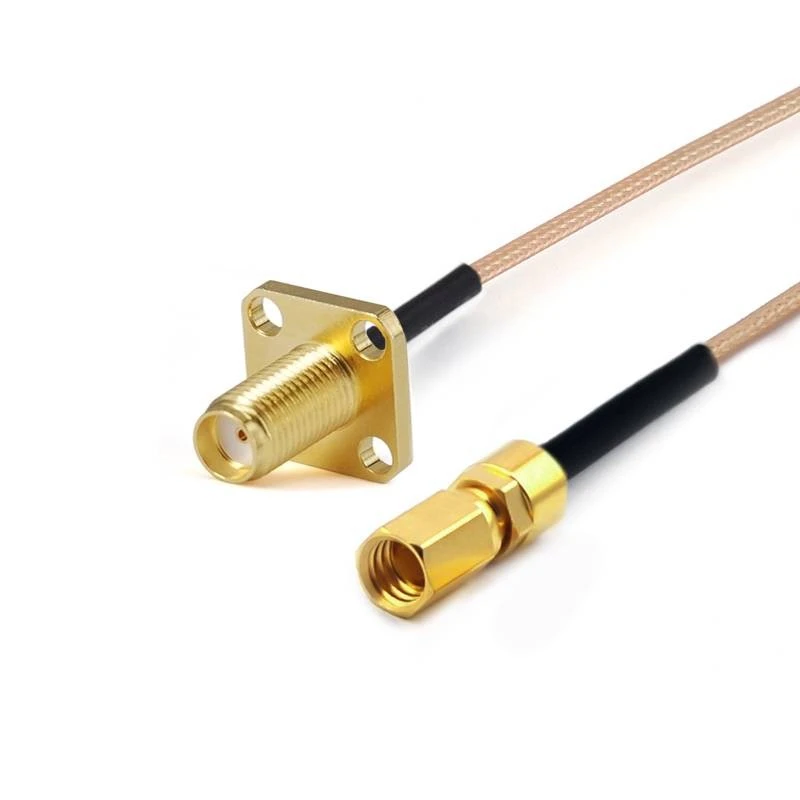

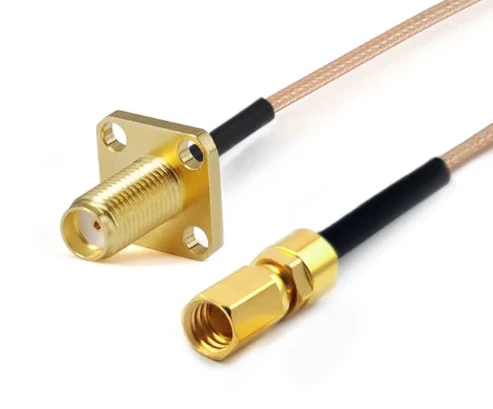

gar8-smffssmcf-xxx-1

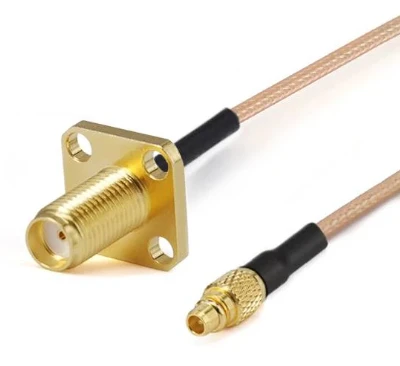

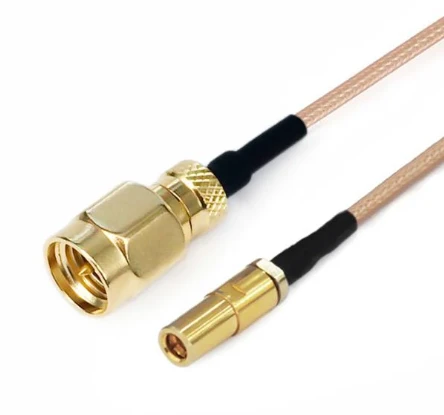

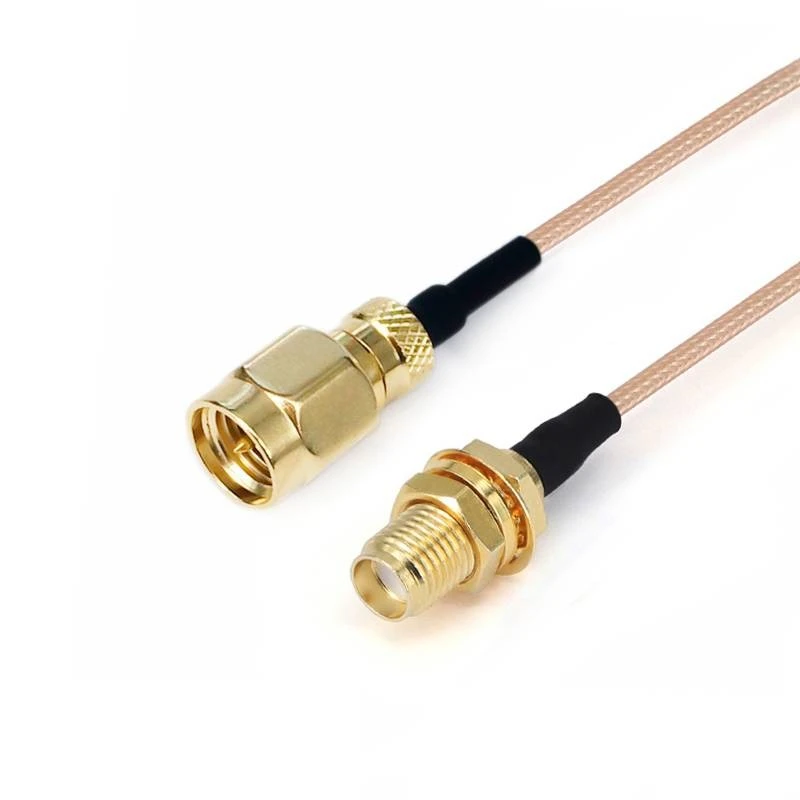

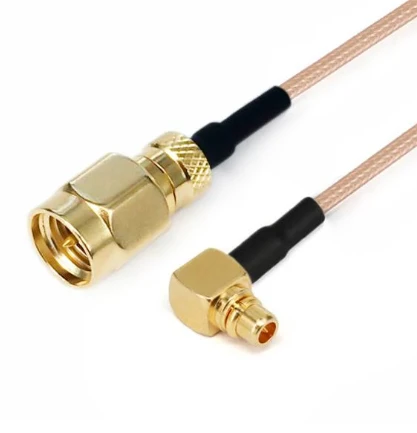

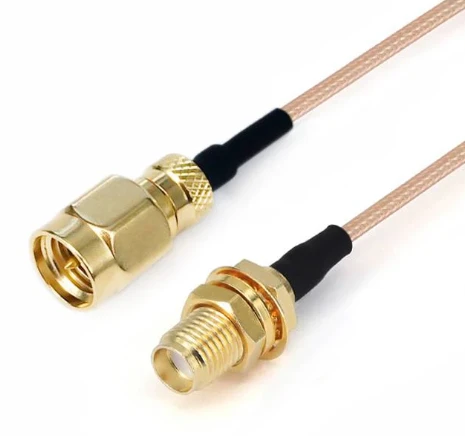

gar8-smmsmyf-xxx-1

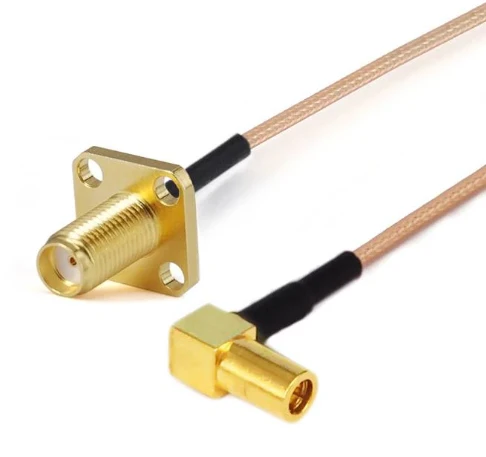

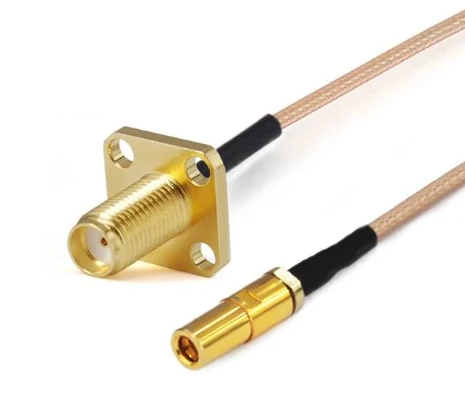

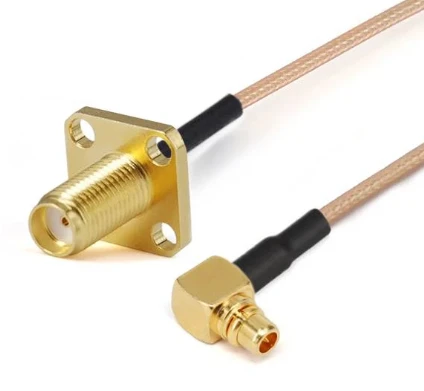

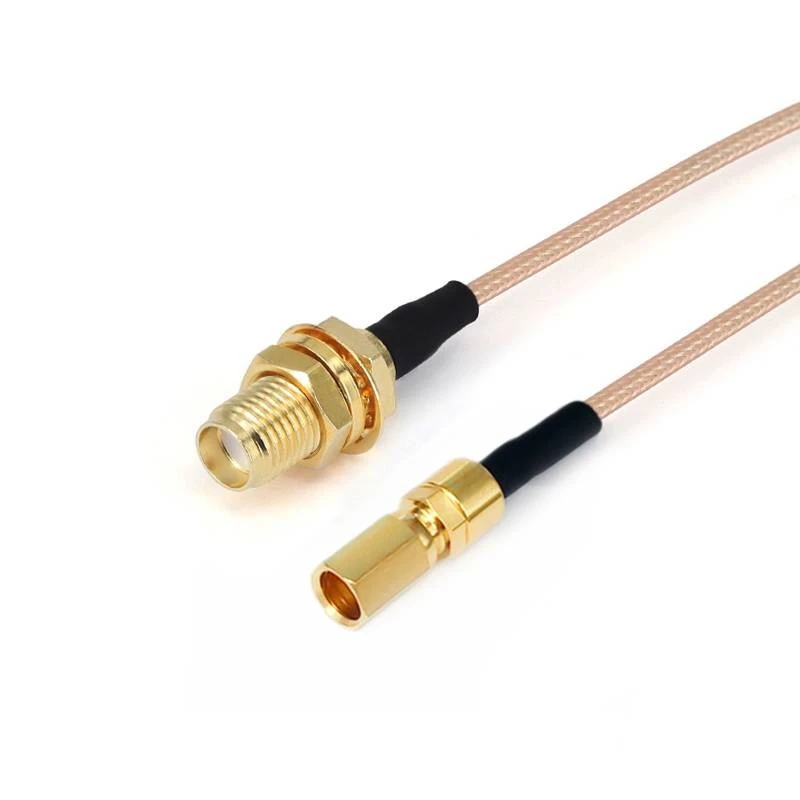

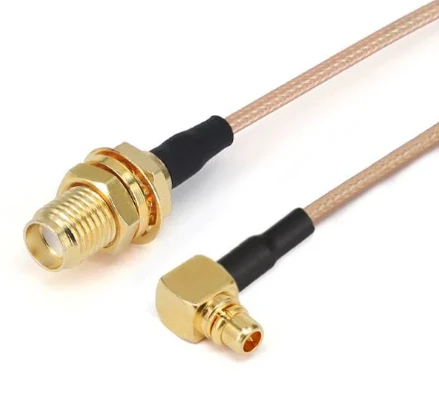

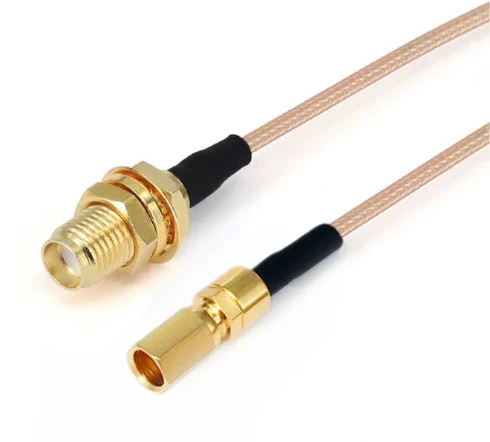

gar8-smyfssmcf-xxx-1

RG 시리즈 케이블 어셈블리

RG 시리즈 저주파 케이블 어셈블리 (DC -3 ghz)는 특정 성능 및 응용 시나리오 . 케이블 구성 요소의 유형입니다. 주파수 커버리지는 DC에서 3GHz 대역을 명확하게 포함 하여이 주파수 범위 내에서 다양한 신호 전송 요구 사항을 충족시킵니다.

문의 보내기

설명

제품 소개

RG 시리즈 저주파 케이블 어셈블리 (DC -3 ghz)는 특정 성능 및 응용 시나리오 . 케이블 구성 요소 유형입니다. 주파수 커버리지는 DC에서 3GHz 대역을 포함 하여이 주파수 범위 내에서 다양한 신호 전송 요구 사항을 분명히 포함하며. 일반 RG 시리즈는 RG178, rg174, RG174, RG174와 같은 모델을 포함합니다. RG316 및 RG 223.

FlexIRF의 RG 저 주파수 케이블은 우수한 전자기 간섭 면역 및 우수한 유연성을 나타냅니다 . . 고온 저항, 수분 저항 및 부식 저항과 같은 특성을 가지고 있습니다. .

제품 구조 기능

RG 시리즈의 낮은 주파수 케이블의 내부 도체는 멀티 스트랜드 은색 - 코팅 구리 클래드 스틸 (SCC) .로 만들어졌습니다.이 재료는 우수한 전기 전도성과 유연성을 보장 할뿐만 아니라 은색 도금 공정을 통한 신호 전송 성능 및 부식 저항을 향상시킵니다..

유전체:압출 된 고체 폴리 테트라 플루오로 에틸렌 (PTFE) . PTFE는 우수한 전기 절연 특성, 화학적 안정성 및 고온 저항을 가지고있어 외부 환경에서 도체를 효과적으로 분리하고 신호 누출 및 간섭을 줄일 수 있습니다.

방패:은금 된 구리 (SPC) 브레이딩 .이 차폐 층으로 제작 된이 차폐 층은 내부 신호 누출을 방지하면서 케이블 내부를 침투하는 것부터 외부 전자기 간섭을 효과적으로 차단하여 안정적이고 온전한 신호 전송 .을 보장합니다.

제품 응용 프로그램

산업용 전자 분야 :

센서, 산업 제어 시스템 및 모니터링 장치의 고주파 신호 전송과 같은 산업용 자동화 장비에 적용되며 산업 환경에서의 고정밀 제어 및 데이터 수집의 요구를 충족시킵니다 .

커뮤니케이션 필드 :

통신 장치 (예 : 휴대폰, WiFi 모듈, GPS 모듈 및 안테나와 모듈 간의 신호 연결 .의 생산 테스트에 사용되면 DC -3 무선 통신 장비의 GHZ 주파수 대역에서 안정적인 신호 전송을 보장합니다.

중요한 메모

1. 사용자 정의 길이 케이블 어셈블리의 경우, 체크 아웃 페이지에 길이 정보를 남겨 두는 것을 잊지 마십시오.
2. 모든 케이블 어셈블리에는 위상 일치 쌍 또는 그룹이 제공 될 수 있습니다. 위상을 일치 시키려면 케이블이 필요하면 이메일을 보내주십시오. sales@flexirf.com

제품 사양 데이터

구성

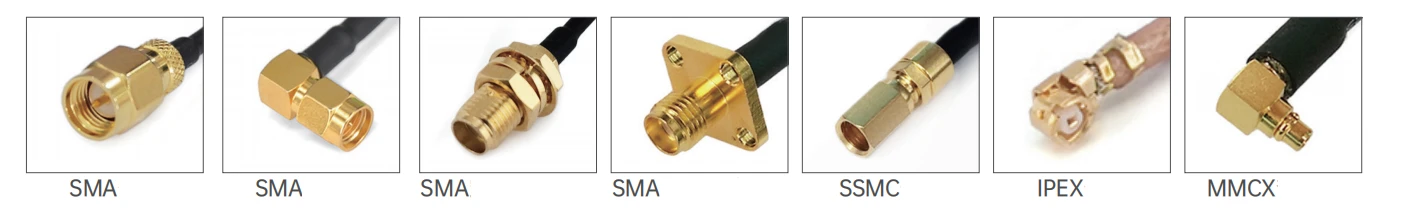

커넥터 1 유형	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
커넥터 1 임피던스	50 옴
커넥터 1 극성	기준
커넥터 2 유형	SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO
커넥터 2 임피던스	50 옴
커넥터 2 극성	기준
커넥터 마운트 방법	없음
커넥터 바디 스타일	직선 및 직각
재료 정보
센터 연락처	황동 금도금, 베릴륨 구리 금도금
외부 접촉	황동 금도금, 베릴륨 구리 금도금, 스테인레스 스틸 패시브
몸	황동 금도금, 베릴륨 구리 금, 스테인레스 스틸 패시브
유전체	ptfe
환경 데이터
온도 범위	-40 정도 ~ +165 학위
2011/65/EU (ROHS)	준수

제품 유형

FRR3/RG316 RG 시리즈 케이블 어셈블리 (3GHz)
	구조 재료 직경 (MM)
	1	내부 도체	은도금 구리 입은 강철	7x0.17±0.05
	2	절연체	ptfe	1.56±0.05
	3	내부 차폐	은도금 구리선	1.95±0.05
	4	재킷	fep	2.56±0.13

감쇠, 전력 (20도 해수면의 시험 조건)
주파수 (GHZ)	0.1	0.4	0.9	1.5	2.5
감쇠 (DB/M)	0.27	0.54	0.82	1.06	1.39
전원 (W)	340	170	113	88	68

전기 및 기계적 특성

주파수 (GHZ)

임피던스 (ω)

전송 속도

정전 용량

차폐

작동 온도

범위

최소 굽힘 반경

작동 전압

70%

94pf/m

>70dB

-65 학위 ~ +200 학위

15mm

1200V

그림	스쿠	커넥터 1	커넥터 2	프리 렉시	반환 손실/VSWR

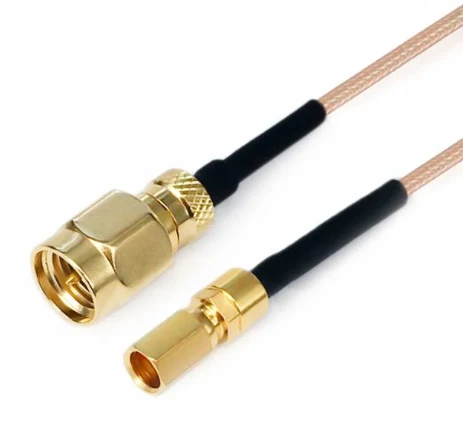

	frr 3- smmgpf-xxx	SMA 남성	GPO 여성	DC -3 GHZ	1.25
	frr 3- smmsmm-xxx	SMA 남성	SMA 남성	DC -3 GHZ	1.25

FRR8/RG178 RG 시리즈 케이블 어셈블리 (3GHz)
	구조 재료 직경 (MM)
	1	내부 도체	은도금 구리 입은 강철	7x0.102±0.05
	2	절연체	ptfe	0.86±0.05
	3	내부 차폐	은도금 구리선	1.30±0.05
	4	재킷	fep	1.86±0.13

감쇠, 전력 (20도 해수면의 시험 조건)
주파수 (GHZ)	0.1	0.4	1	2	3
감쇠 (DB/M)	0.45	0.92	1.45	2.0	2.6
전원 (W)	340	170	113	88	68
