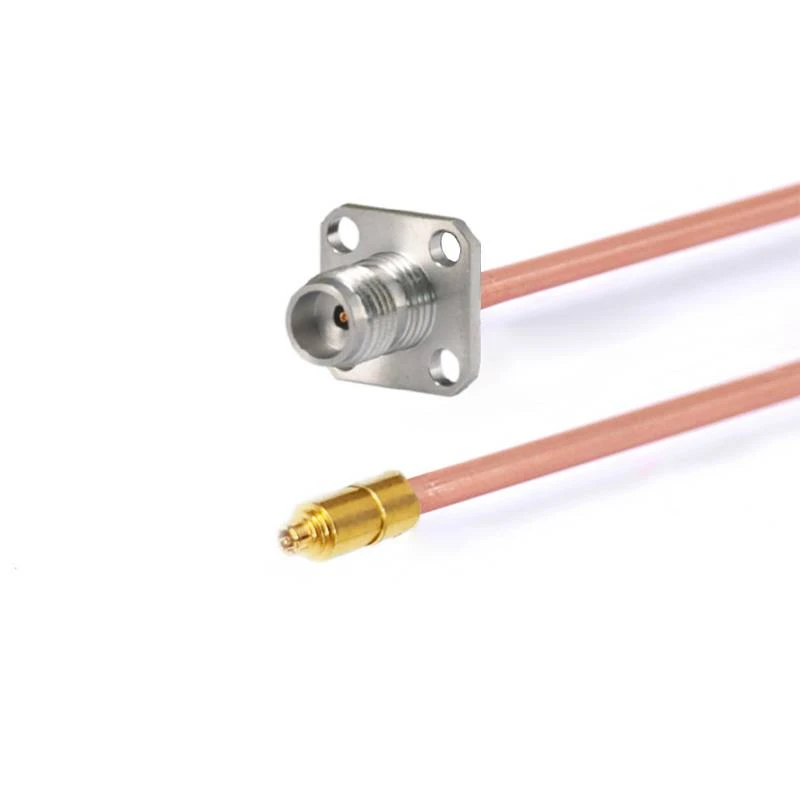

반 강성 케이블 어셈블리
반 강성 케이블 어셈블리는 무선 주파수 (RF) 및 전자 레인지 필드에서 널리 사용되는 고성능 제품으로 다양한 복잡한 연결 및 신호 전송 요구 사항을 충족시킬 수 있습니다 . 반 강성 구조를 통해 케이블이 고정 된 모양을 유지할 수 있습니다. ..
설명

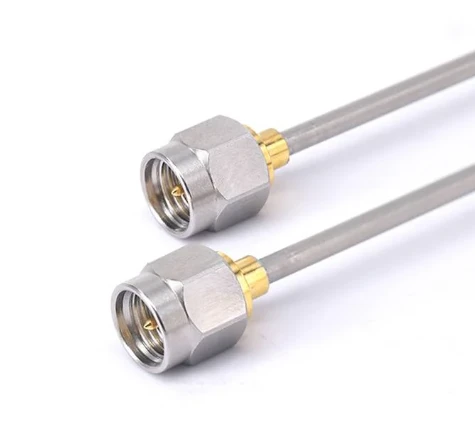

반 강성 케이블 어셈블리
반 강성 케이블 어셈블리는 무선 주파수 (RF) 및 마이크로파 필드에 널리 사용되는 고성능 제품이며, 다양한 복잡한 연결 및 신호 전송 요구 사항을 충족시킬 수 있으며 반 자극 구조는 일단 설치되면 고정 된 모양을 유지할 수있게되며, 신호의 안정성이 낮아지고, 감전 할 가능성이 낮아서, 연결이 적고, 감전 할 가능성이 낮아서, 연결이 적을 가능성이 낮아서, 연결이 적을 가능성이 적다. 전송 . 따라서 안정성이 높은 복잡한 배선 시스템에 적합합니다. .
제품 소개
이 제품은 광범위한 모델 . FR710S & FR710/GUT - 085 086 "시리즈를 예제 . 시리즈로 가져옵니다. . 다른 모델은 다른 주파수 범위와 장치 인터페이스에 적합합니다. 예를 들어 FR710S -SMMS- XXX 모델은 SMA의 범위와 관련이 있습니다. 26.5GHz 및 1.30.의 반환 손실/전압 정장 파도 비율
중심 접촉은 금도금 형 놋쇠 또는 금도금 베릴륨 구리 .로 만들어졌습니다. 외부 접촉의 경우 금도금 황동, 금도금 베릴륨 구리 구리, 통행 스테인리스 스틸 등을 선택할 수 있습니다. . 주체 자료는 전기 전도성이 우수하고 부유 한 상기 저항성이 우수합니다. ptfe . 케이블의 중앙 도체는 은도금 구리 위장 강철이며, 절연 층은 단단한 ptfe . 외피는 재료 나 FEP로 만들어 질 수 있으며, 이는 신호 전송 성능을 보장 할 수 있습니다.
제품 응용 프로그램
탁월한 성능으로 인해 반 강성 케이블 어셈블리는 신호 전송에 대한 엄격한 요구 사항을 가진 수많은 필드에서 중요한 역할을합니다.
전자전 장비는 고강도 전자기 간섭 환경에서 작동해야합니다 . 반 강성 케이블 어셈블리의 높은 차폐 효과와 안정적인 전기 성능은 전자 전쟁 장비의 내부 연결에 이상적인 선택이됩니다 ..
우주선의 복잡한 시스템에서 반 강성 케이블 어셈블리는 다양한 기기와 장치를 연결하는 데 사용됩니다 .
중요한 메모
1. 사용자 정의 길이 케이블 어셈블리의 경우, 체크 아웃 페이지에 길이 정보를 남겨 두는 것을 잊지 마십시오.
2. 모든 케이블 어셈블리에는 위상 일치 쌍 또는 그룹이 제공 될 수 있습니다. 위상을 일치 시키려면 케이블이 필요하면 이메일을 보내주십시오. sales@flexirf.com
제품 사양 데이터
|
구성 |
|
|
커넥터 1 유형 |

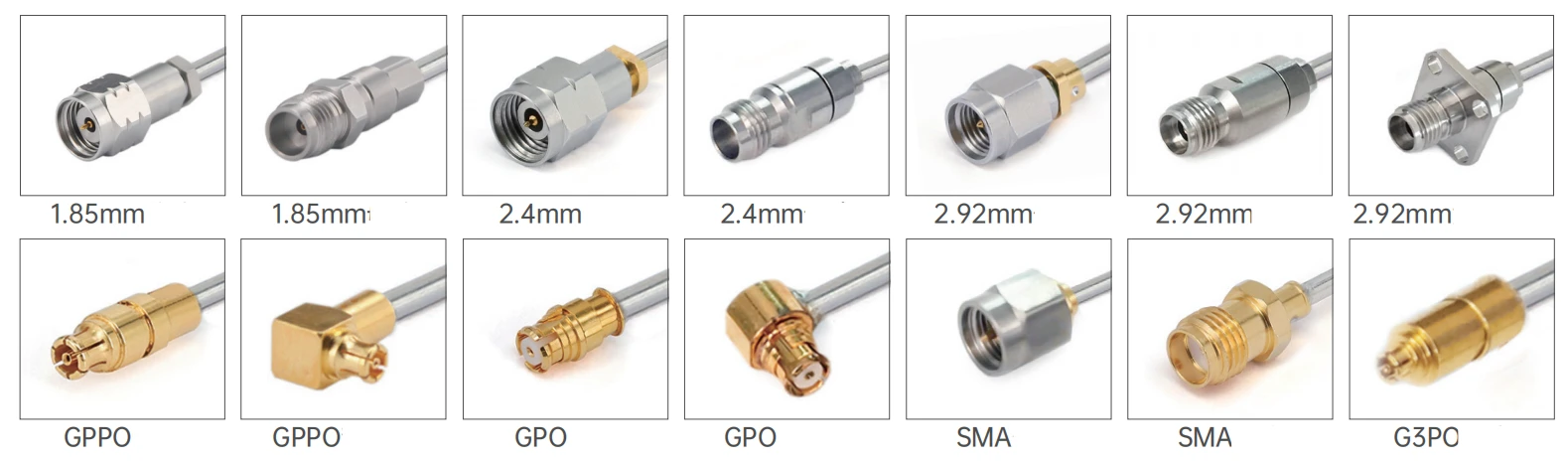

1.85mm/2.4mm/2.92mm/sma/g3po/gppo |
|
커넥터 1 임피던스 |
50 옴 |
|
커넥터 1 극성 |
기준 |
|
커넥터 2 유형 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
커넥터 2 임피던스 |
50 옴 |
|
커넥터 2 극성 |
기준 |
|
커넥터 마운트 방법 |
없음 |
|
커넥터 바디 스타일 |
직선 및 직각 |
|
재료 정보 |
|
|
중앙 연락처 |
황동 금도금, 베릴륨 구리 금도금 |
|
외부 접촉 |
황동 금도금, 베릴륨 구리 금도금, 스테인레스 스틸 패시브 |
|
몸 |
황동 금도금, 베릴륨 구리 금, 스테인레스 스틸 패시브 |
|
유전체 |
PEI/PTFE |
|
환경 데이터 |
|
|
온도 범위 |
-40 정도 ~ +125 학위 |
|
2011/65/EU (ROHS) |
준수 |
|
케이블 사양 |
|
|
중앙 지휘자 |
은도금 구리 웰드 |
|
유전체 |
견고한 ptfe |
|
재킷 |
없음 또는 fep |
|
커패시턴스 (PF/M) |
95.1 |
|
전파 속도 (%) |
70 |
|
차폐 효과 |
<-100dB @ 1GHz |
|
파워 취급 |
해수면에서 18GHz @ 18GHz, VSWR1.0 |
제품 유형
| FR710S & FR710/GUT -085 086 "시리즈 반 강성 케이블 어셈블리 | ||||
 |
구조 재료 직경 (MM) |
|||
|
1 |
내부 도체 |
은도금 구리 입은 강철 |
0.51±0.0127 |
|
|
2 |
절연체 |
견고한 ptfe |
1.688±0.0254 |
|
|
3 |
외부 도체 |
통조림 구리/구리 |
2.2±0.05 |
|
| 감쇠, 전력 (20도 해수면의 시험 조건) | |||||
|
주파수 (GHZ) |
0.5 |
1 |
5 |
10 |
20 |
|
감쇠 (DB/M) |
0.446 |
0.640 |
1.506 |
2.215 |
3.29 |
|
전원 (W) |
190.3 |
133.2 |
57.2 |
39.3 |
26.7 |
|
일반적인 모델 및 기술 지표 |
|||||
 |
|||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실/VSWR |
|
|
FR710S-SMMSMM-XXX |
SMA 남성 |
SMA 남성 |
DC -26.5 GHZ |
1.30 |
|
|

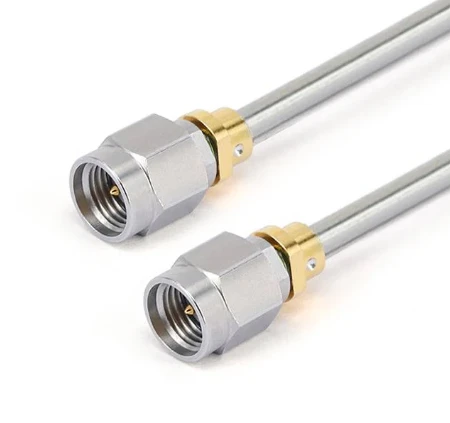

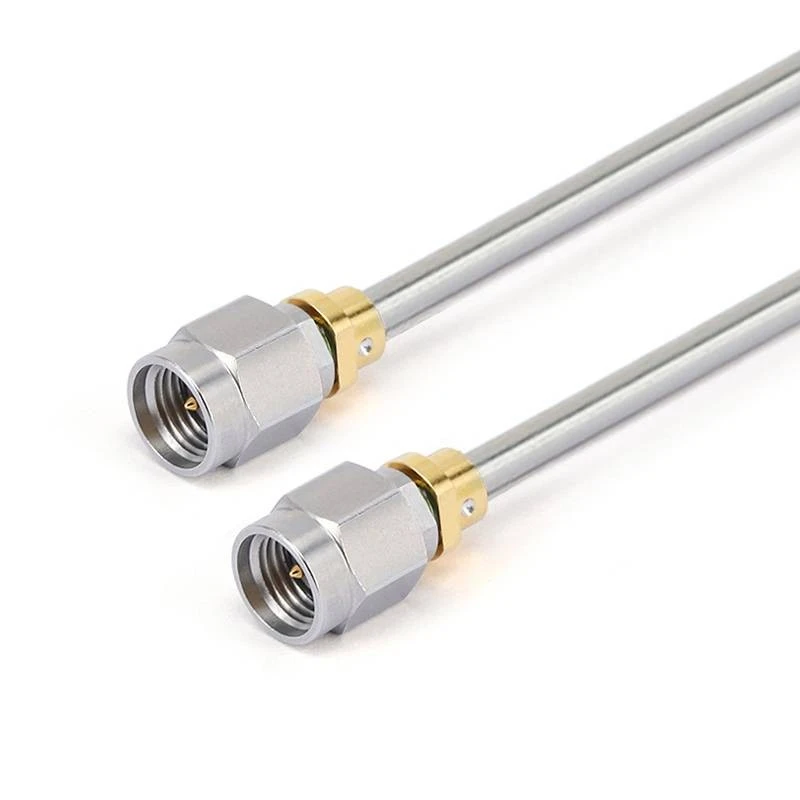

FR710S -292 M292M-XXX |
2.92mm 남성 |
2.92mm 남성 |
DC -40 GHZ |
1.35 |
|
|

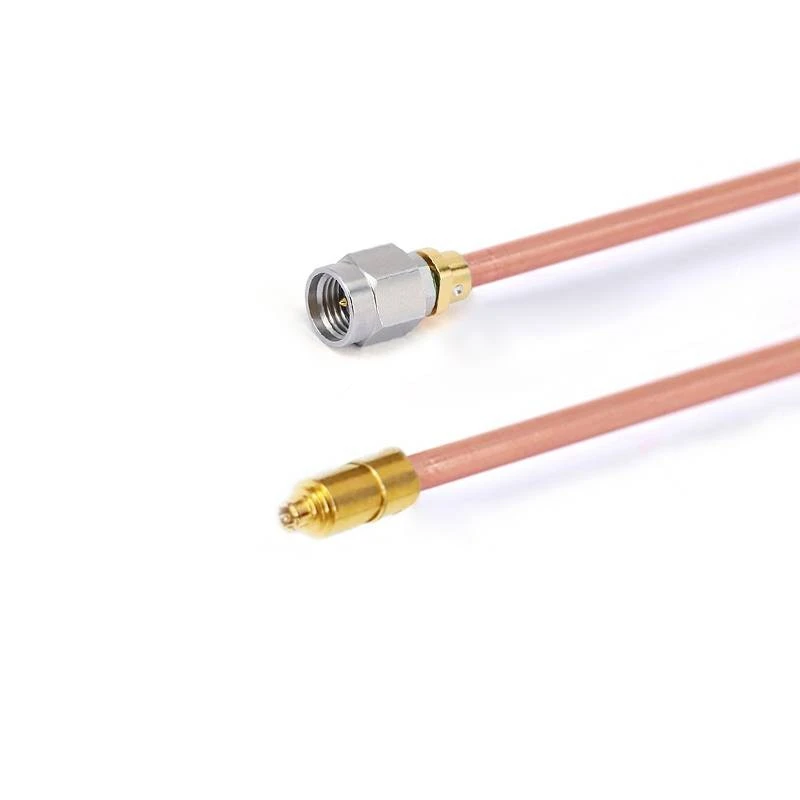

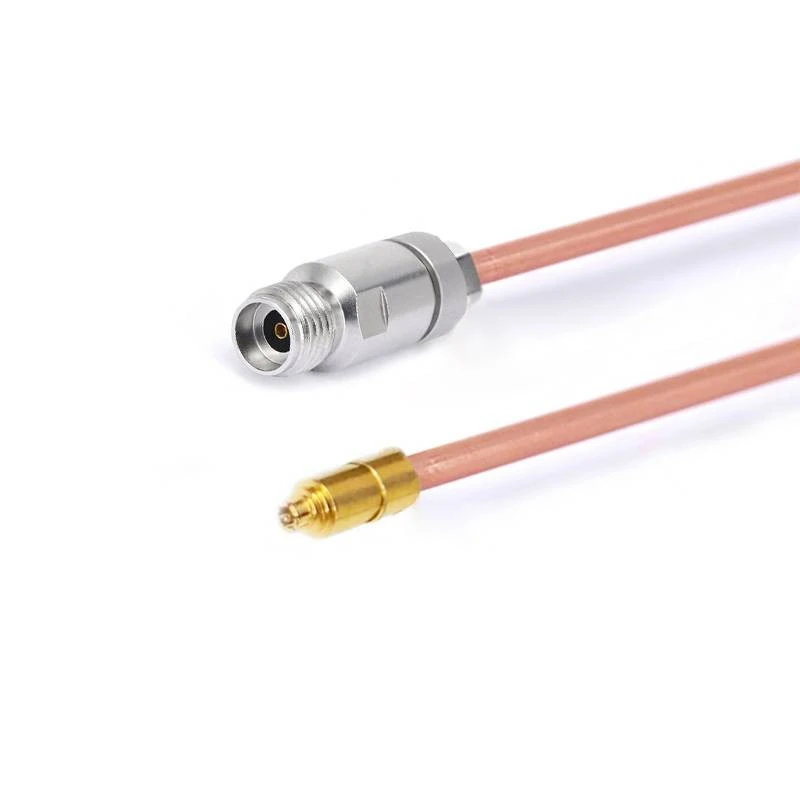

fr 710-292 mg3pf-xxx |
2.92mm 남성 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
14db |
|
|
fr 710-292 ffg3pf-xxx |
4 홀 플랜지가있는 2.92mm 수컷 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
14db |
|
|
fr 710-185 mg3pf-xxx |
185mm 남성 |
G3PO (SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fr 710-185 fg3pf-xxx |
185mm 여성 |
G3PO (SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fr 710-185 ffg3pf-xxx |
4 홀 플랜지가있는 185mm 암 |
G3PO (SMP) 암컷 |
DC -67 GHZ |
10db |
|
|

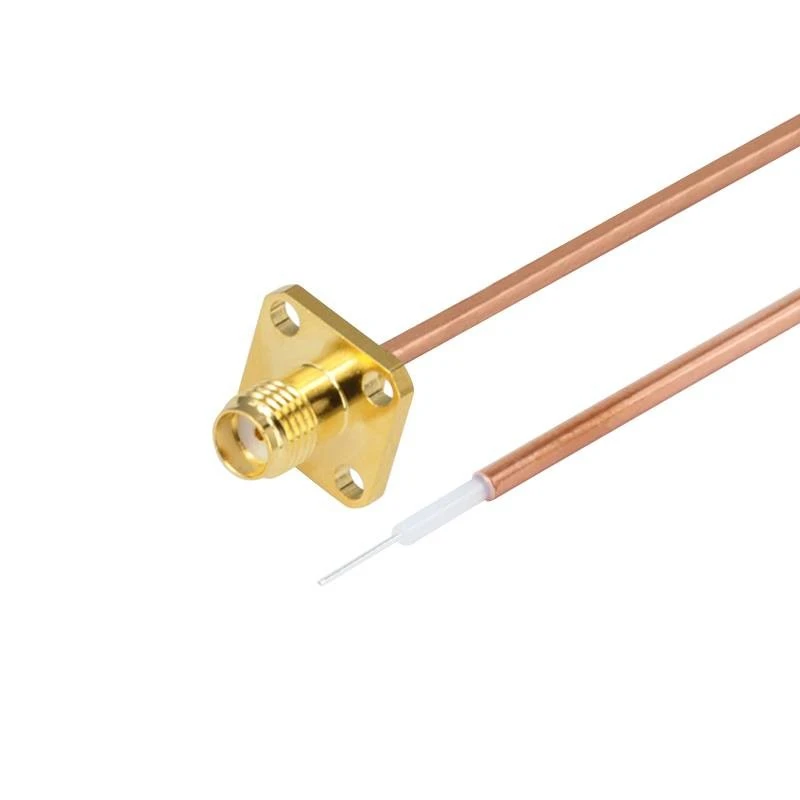

fr 710- smff 000- xxx |
4 홀 플랜지가있는 SMA 암컷 |
열려 있는 |
DC -18 GHZ |
1.30 |
|
|
fr 710- smff 000- xxx |
SMA 여성 |
열려 있는 |
DC -18 GHZ |
1.30 |
|
|
fr 710-292 f 000- xxx |
2.92mm 여성 |
열려 있는 |
DC -40 GHZ |
1.35 |
|
|

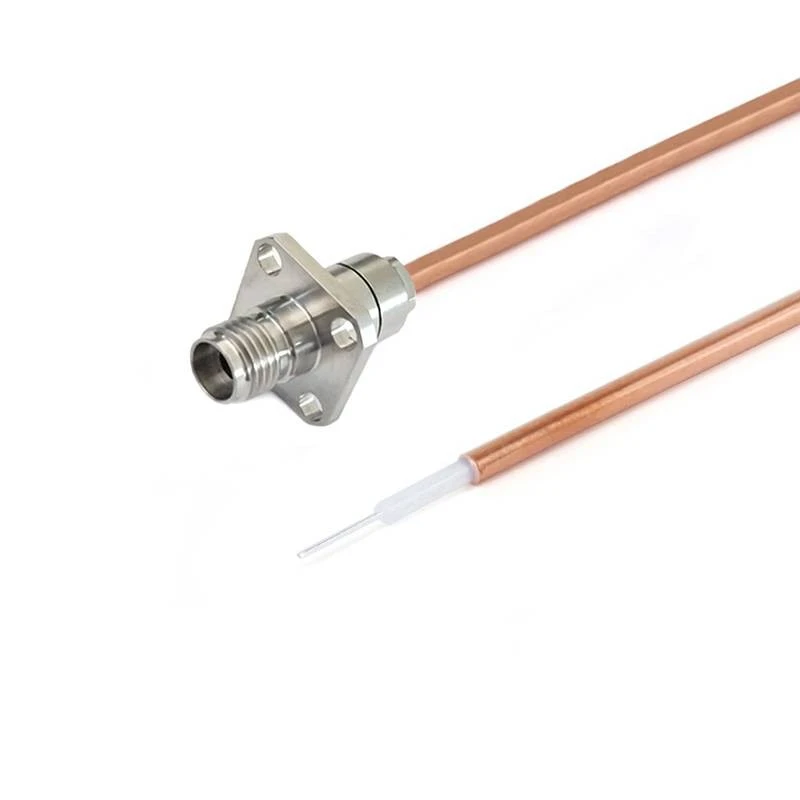

fr 710-292 f 000- xxx |
4 홀 플랜지가있는 2.92mm 암 |
열려 있는 |
DC -40 GHZ |
1.35 |
|
|
fr 710-24 f 000- xxx |
2.4mm 여성 |
열려 있는 |
DC -50 GHZ |
1.44 |
|
|
fr 710-24 ff 000- xxx |
2.4mm 여성 |
열려 있는 |
DC -50 GHZ |
1.44 |
|
|
fr 710-185 f 000- xxx |
1.85mm 여성 |
열려 있는 |
DC -67 GHZ |
1.50 |
|
|
fr 710-185 ff 000- xxx |
4 홀 플랜지가있는 1.85mm 암 |
열려 있는 |
DC -67 GHZ |
1.50 |
