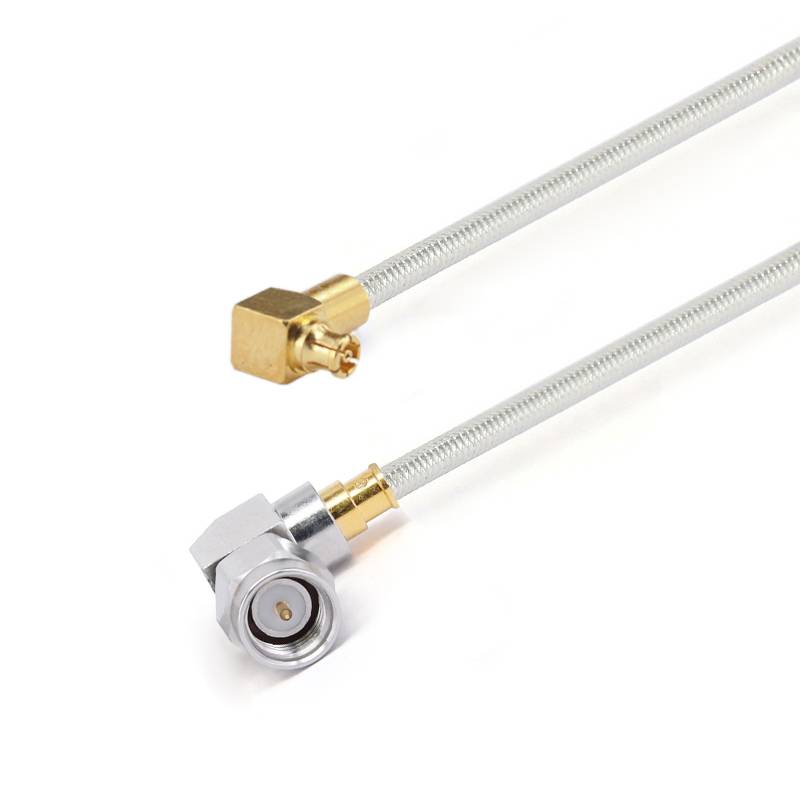

손으로 구성 가능한 케이블 어셈블리
핸드 형성 케이블 어셈블리 반 유연성 동축은 여러 분야에서 중요한 역할을하는 고성능 반 유연성 동축 케이블 어셈블리입니다.이 제품은 전문적인 팀에 의해 제작되어 . ..}} . . . " 086 "및 141".
설명
핸드 형성 케이블 어셈블리 반 유연성 동축은 여러 분야에서 중요한 역할을하는 고성능 반 유연성 동축 케이블 어셈블리입니다.이 제품은 전문적인 팀에 의해 제작되어 . ..}} . . . " 086 "및 141".

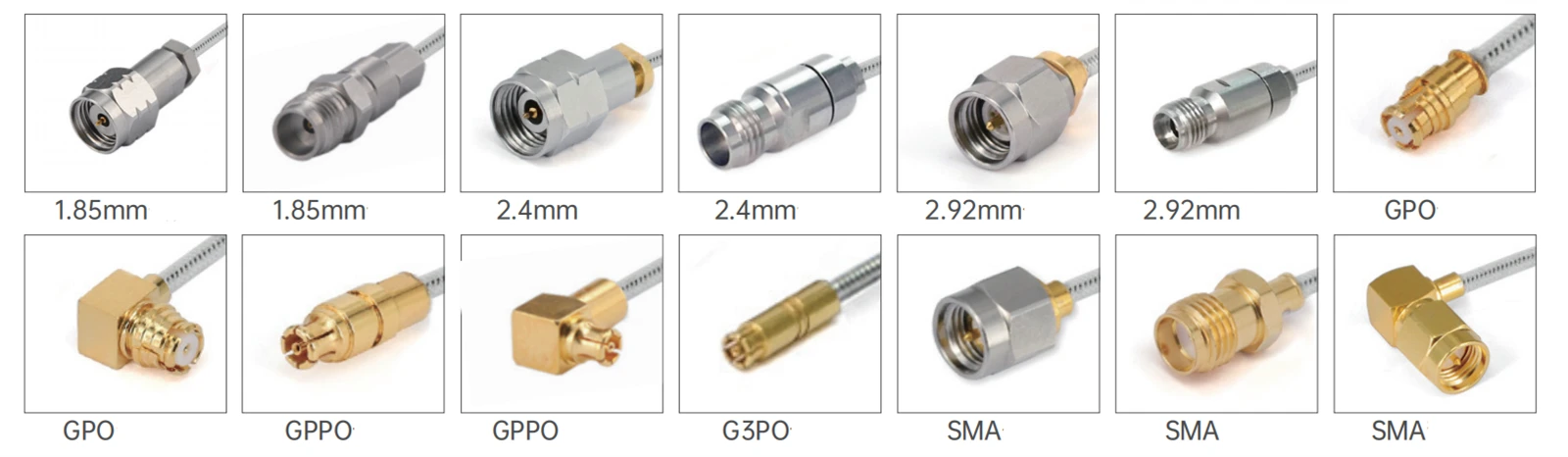

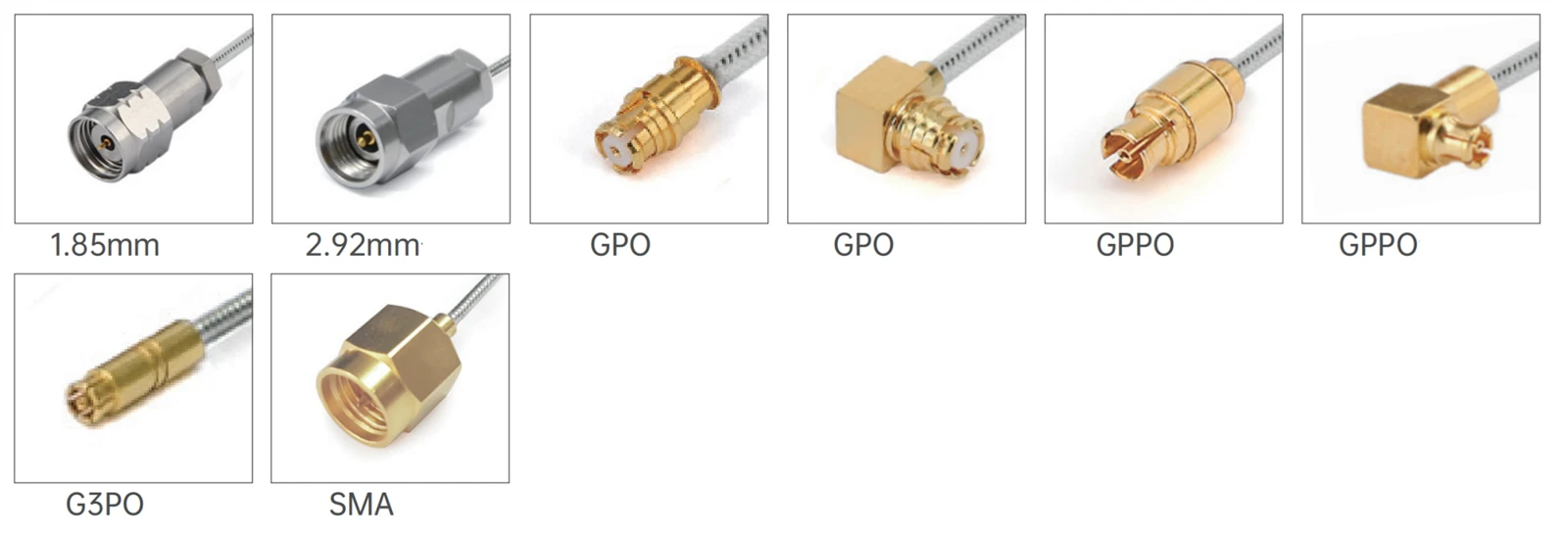

또한,이 제품은 커넥터 유형, 임피던스, 극성, 장착 방법, 접촉 및 하우징 재료 . 커넥터 유형에 1 . 85mm, 2 . 4mm, 2 . 92mm, SMA, G3PO, GPO, MMXP 등; 임피던스는 50 옴이며 극성은 표준입니다. 다양한 장착 방법이 있으며 접촉 및 하우징은 금으로 도금 된 놋쇠, 금으로 도금 된 베릴륨 구리 및 통행 스테인리스 스틸과 같은 재료로 만들어져 전기 전도성과 부식성이 우수합니다.
제품 소개
FR701 & FR702/GUT -047- Form 047 "시리즈 및 FR711 & FR712/GUT -085- Form 086"Series . 제품과 같은 시리즈는 구조적 치수와 전기 성능에 따라 다릅니다. FR702/GUT -047- Form 047 "시리즈는 0 . 29 ± 0 . 0127mm이고 FR711 & FR712/GUT -085- Form 086"Series는 0 {{24} 51 ± 0.0127mm입니다. 다른 주파수에 대해 해당 감쇠 및 전력 데이터가 제공됩니다. 다양한 응용 프로그램 시나리오의 요구 사항을 충족하기 위해 여러 공통 모델과 기술 지표가 있습니다.
전기 성능 측면에서, 중앙 도체는 은도금 구리 위장 강철로, 견고한 PTFE 절연체 및 통조림 구리 와이어 외부 도체 .와 결합 된 은도금 (95.1pf/m), 높은 전파 속도 (70%) 및 우수한 방패 효과 (우수한 방패 효과)를 특징으로합니다.< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
제품 응용 프로그램
구부릴 수 있고 전기 성능이 뛰어난 특성으로 인해 통신, 전자 장치 및 테스트 및 측정과 같은 필드에서 널리 사용됩니다. . 온 시나리오에서 통신 네트워크의 현장 감지 및 산업 장비의 문제 해결 문제를 산업 장비의 문제 해결, 유연한 케이블은 임시 연결 케이블로 사용됩니다 (}}}}}}}}}}}}}... 다른 장치 간의 테스트 링크, 탐지 작업의 효율적인 완료 가능 .
중요한 메모
1. 사용자 정의 길이 케이블 어셈블리의 경우, 체크 아웃 페이지에 길이 정보를 남겨 두는 것을 잊지 마십시오.
2. 모든 케이블 어셈블리에는 위상 일치 쌍 또는 그룹이 제공 될 수 있습니다. 위상을 일치 시키려면 케이블이 필요하면 이메일을 보내주십시오. sales@flexirf.com
제품 사양 데이터
|
구성 |
|
|
커넥터 1 유형 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo |
|
커넥터 1 임피던스 |
50 옴 |
|
커넥터 1 극성 |
기준 |
|
커넥터 2 유형 |
1.85mm/2.4mm/2.92mm/sma/g3po/gppo/ |
|
커넥터 2 임피던스 |
50 옴 |
|
커넥터 2 극성 |
기준 |
|
커넥터 마운트 방법 |
없음 |
|
커넥터 바디 스타일 |
직선 및 직각 |
|
재료 정보 |
|
|
중앙 연락처 |
황동 금도금, 베릴륨 구리 금도금 |
|
외부 접촉 |
황동 금도금, 베릴륨 구리 금도금, 스테인레스 스틸 패시브 |
|
몸 |
황동 금도금, 베릴륨 구리 금, 스테인레스 스틸 패시브 |
|
유전체 |
PEI/PTFE |
|
환경 데이터 |
|
|
온도 범위 |
-40 학위 ~ +165 학위 |
|
2011/65/EU (ROHS) |
준수 |
|
케이블 사양 |
|
|
중앙 지휘자 |
은도금 구리 웰드 |
|
유전체 |
견고한 ptfe |
|
재킷 |
없음 또는 fep |
|
커패시턴스 (PF/M) |
95.1 |
|
전파 속도 (%) |
70 |
|
차폐 효과 |
<-100dB @ 1GHz |
|
파워 취급 |
해수면에서 18GHz @ 18GHz, VSWR1.0 |
제품 유형
| FR701 & FR702/GUT -047- 양식 047 "시리즈 케이블 어셈블리 | ||||
 |
구조 재료 직경 (MM) |
|||
|
1 |
내부 도체 |
은도금 구리 입은 강철 |
0.29±0.0127 |
|
|
2 |
절연체 |
견고한 ptfe |
0.94±0.0254 |
|
|
3 |
외부 도체 |
통조림 구리 와이어 |
1.19±0.05 |
|
|
4 |
재킷 |
fep |
1.6±0.13 |
|
| 감쇠, 전력 (20도 해수면의 시험 조건) | |||||
|
주파수 (GHZ) |
0.5 |
1 |
5 |
10 |
20 |
|
감쇠 (DB/M) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
전원 (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
일반적인 모델 및 기술 지표
|
|||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실/VSWR |
|
|
fr 701-292 ff1g3pf-xxx |
2 홀 플랜지가있는 2.92mm 암 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
12db |
|
|
fr 701-292 mg3pf-xxx |
2.92mm 남성 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
12db |
|
|
fr 701-292 fg3pf-xxx |
2.92mm 여성 |
G3PO (SMP) 암컷 |
DC -40 GHZ |
12db |
|
|
fr 701-185 mg3pf-xxx |
1.85mm 남성 |
G3PO (SMP) 암컷 |
DC -67 GHZ |
10db |
|
|
fr 701-185 fg3pf-xxx |
1.85mm 여성 |
G3PO (SMP) 암컷 |
DC -67 GHZ |
10db |
| FR711 & FR712/GUT -085- 양식 086 "시리즈 케이블 어셈블리 | ||||
 |
구조 재료 직경 (MM) |
|||
|
1 |
내부 도체 |
은도금 구리 입은 스티 |
0.51±0.0127 |
|
|
2 |
절연체 |
견고한 ptfe |
1.69±0.0254 |
|
|
3 |
외부 도체 |
통조림 구리 와이어 |
2.2±0.05 |
|
|
4 |
재킷 |
fep |
2.54 |
|
| 감쇠, 전력 (20도 해수면의 시험 조건) | |||||
|
주파수 (GHZ) |
0.4 |
1 |
5 |
10 |
18 |
|
감쇠 (DB/M) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
전원 (W) |
253 |
157 |
69 |
47 |
33 |
| 일반적인 모델 및 기술 지표 |
 |
|
FR712/gut -085- Form-Fep (FEP 재킷 포함) |
|||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실/VSWR |
|
|
fr 712- smmsmm-xxx |
SMA 남성 |
SMA 남성 |
DC -26.5 GHZ |
1.35 |
|
|

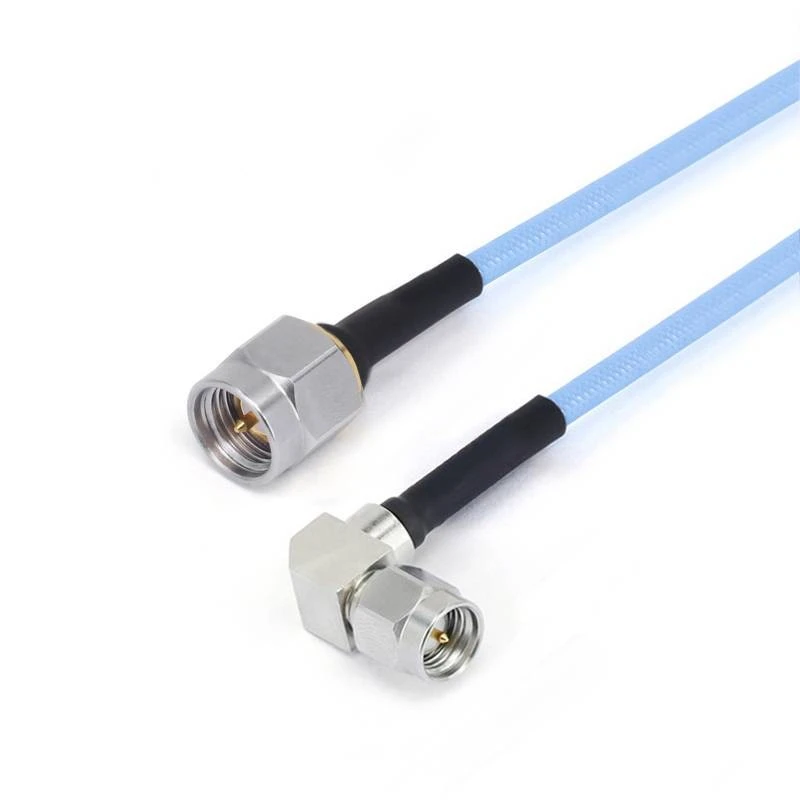

fr 12- smmsmwm-xxx -18 g |
SMA 남성 |
직각을 가진 SMA 남성 |
DC -18 GHZ |
1.35 |
|
|
fr 712- smwmsmwm-xxx -18 g |
직각을 가진 SMA 남성 |
직각을 가진 SMA 남성 |
DC -18 GHZ |
1.40 |
|
|
fr 712- smmgpf-xxx |
SMA 남성 |
GPO (SMP) 여성 |
DC -26.5 GHZ |
1.35 |
|
|
fr 712- smmgpwf-xxx |
SMA 남성 |
직각을 가진 GPO (SMP) 암컷 |
DC -26.5 GHZ |
1.40 |
|
|
fr 712- smmgppf-xxx |
SMA 남성 |
GPPO (Mini-SMP) 암컷 |
DC -26.5 GHZ |
1.35 |
|
|
fr 712- smmgppwf-xxx |
SMA 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
DC -26.5 GHZ |
1.40 |
|
|

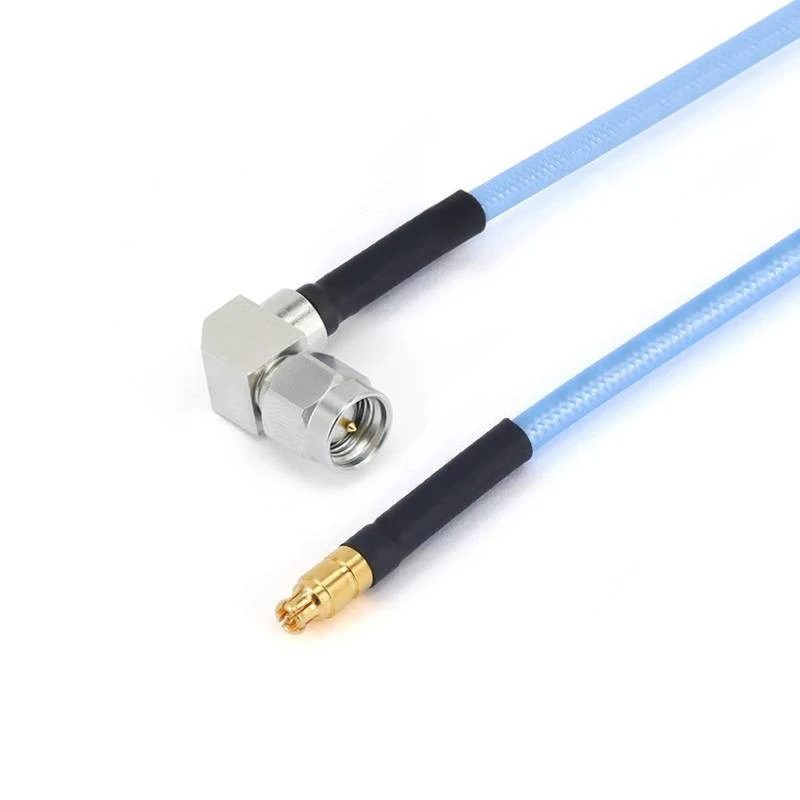

fr 712- smwmgppf-xxx -18 g |
직각을 가진 SMA 남성 |
GPPO (Mini-SMP) 암컷 |
DC -18 GHZ |
15db |
|
|

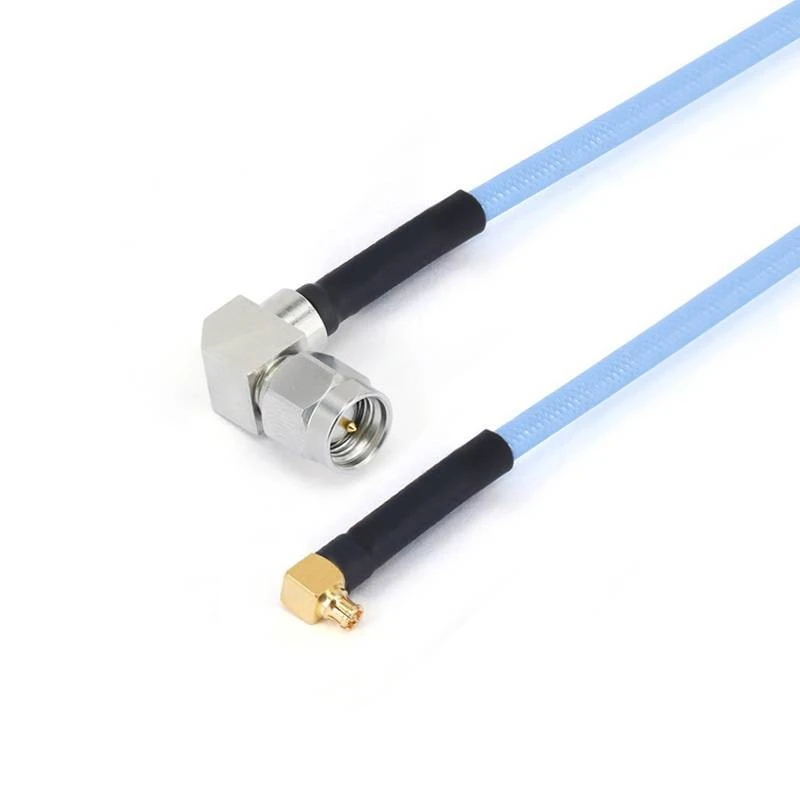

fr 712- smwmgppwf-xxx -18 g |
직각을 가진 SMA 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
DC -18 GHZ |
15db |
|
|
fr 712- smfgpf-xxx |
SMA 여성 |
GPO (SMP) 여성 |
DC -18 GHZ |
1.35 |
|
|
fr 712- smffgpf-xxx |
4 홀 플랜지가있는 SMA 암컷 |
GPO (SMP) 여성 |
DC -18 GHZ |
1.35 |
|
|
fr 712- smfgppf-xxx |
SMA 여성 |
GPPO (Mini-SMP) 암컷 |
DC -26.5 GHZ |
1.40 |
|
|
fr 712- smffgppf-xxx |
4 홀 플랜지가있는 SMA 암컷 |
GPPO (Mini-SMP) 암컷 |
DC -26.5 GHZ |
1.40 |
|
|
fr 712-292 m292m-xxx |
2.92mm 남성 |
2.92mm 남성 |
DC - 40 GHZ |
1.44 |
|
|
fr 712-292 mgpf-xxx |
2.92mm 남성 |
GPO (SMP) 여성 |
DC - 40 GHZ |
10db |
|
|
fr 712-292 mgpwf-xxx |
2.92mm 남성 |
직각을 가진 GPO (SMP) 암컷 |
DC - 40 GHZ |
10db |
|
|
fr 712-292 fgpf-xxx |
2.92mm 여성 |
GPO (SMP) 여성 |
DC - 40 GHZ |
10db |
|
|
fr 712-292 ffgpf-xxx |
4 홀 플랜지가있는 2.92mm 암 |
GPO (SMP) 여성 |
DC - 40 GHZ |
10db |
|
|
fr 712-292 mgppf-xxx |
2.92mm 남성 |
GPPO (Mini-SMP) 암컷 |
DC - 40 GHZ |
14db |
|
|
fr 712-292 mgppwf-xxx |
2.92mm 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
DC - 40 GHZ |
14db |
|
|
fr 712-292 fgppf-xxx |
2.92mm 여성 |
GPPO (Mini-SMP) 암컷 |
DC - 40 GHZ |
14db |
|
|
fr 712-292 ffgppf-xxx |
4 홀 플랜지가있는 2.92mm 암 |
GPPO (Mini-SMP) 암컷 |
DC - 40 GHZ |
14db |
|
|
fr 712-292 mg3pf-xxx |
2.92mm 남성 |
G3PO (SMP) 암컷 |
DC - 40 GHZ |
12db |
|
|
fr 712-292 fg3pf-xxx |
2.92mm 여성 |
G3PO (SMP) 암컷 |
DC - 40 GHZ |
12db |
|
|
fr 712-292 ffg3pf-xxx |
4 홀 플랜지가있는 2.92mm 암 |
G3PO (SMP) 암컷 |
DC - 40 GHZ |
12db |
|
|
fr 712-185 mg3pf-xxx |
1.85mm 남성 |
G3PO (SMP) 암컷 |
DC - 67 GHZ |
10db |
|
|
fr 712-185 fg3pf-xxx |
1.85mm 여성 |
G3PO (SMP) 암컷 |
DC - 67 GHZ |
10db |
|
|
fr 712-185 ffg3pf-xxx |
4 홀 플랜지가있는 1.85mm 암 |
G3PO (SMP) 암컷 |
DC - 67 GHZ |
10db |
|
FR711/GUT -085- 양식 (FEP 재킷없이) |
|||||
|
그림 |
스쿠 |
커넥터 1 |
커넥터 2 |
프리 렉시 |
반환 손실/VSWR |
|
|
fr 711- smmsmm-xxx |
SMA 남성 |
SMA 남성 |
DC -26.5 GHZ |
1.35 |
 |
fr 11- smmsmwm-xxx -18 g |
SMA 남성 |
직각을 가진 SMA 남성 |
DC -18 GHZ |
1.35 |
|
|

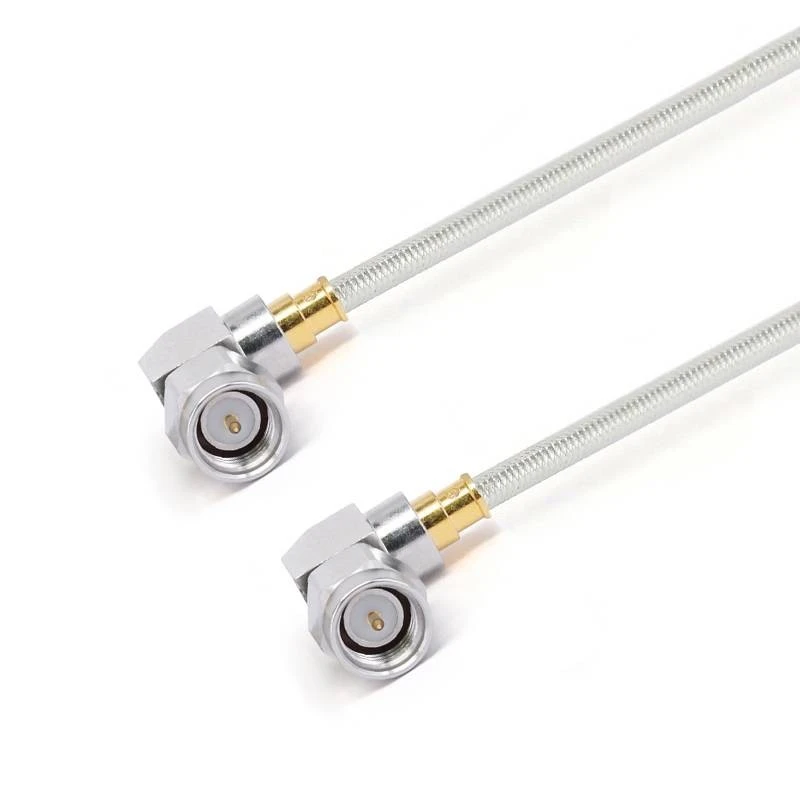

fr 711- smwmsmwm-xxx -18 g |
직각을 가진 SMA 남성 |
직각을 가진 SMA 남성 |
DC -18 GHZ |
1.40 |
|
|
fr 711- smwmgppwf-xxx -18 g |
직각을 가진 SMA 남성 |
직각을 가진 GPPO (미니 SMP) 암컷 |
DC -18 GHZ |
1.40 |
|
|
fr 711-292 mmmpxm-xxx |
2.92mm 남성 |
MMPX 남성 |
DC -40 GHZ |
14db |
|
|
r 711-292 mmmpxf-xxx |
2.92mm 남성 |
MMPX 여성 |
DC -40 GHZ |
14db |
|
|
fr 711-24 mmmpxm-xxx |
2.4mm 남성 |
MMPX 남성 |
DC -50 GHZ |
12db |
|
|
fr 711-24 mmmpxf-xxx |
2.4mm 남성 |
MMPX 여성 |
DC -50 GHZ |
12db |
|
|
fr 711-185 mmmpxm-xxx |
1.85mm 남성 |
MMPX 남성 |
DC -67 GHZ |
10db |
|
|
fr 711-185 mmmpxf-xxx |
1.85mm 남성 |
MMPX 여성 |
DC -67 GHZ |
10db |
|
|
fr 711-185 mg3pf-xxx |
1.85mm 남성 |
G3PO (SMP) 여성 |
DC -67 GHZ |
10db |
|
|
fr 711-185 fg3pf-xxx |
1.85mm 여성 |
G3PO (SMP) 여성 |
DC -67 GHZ |
10db |
|
|
fr 711-185 ffg3pf-xxx |
4 홀 플랜지가있는 1.85mm 암 |
G3PO (SMP) 여성 |
DC -67 GHZ |
10db |
