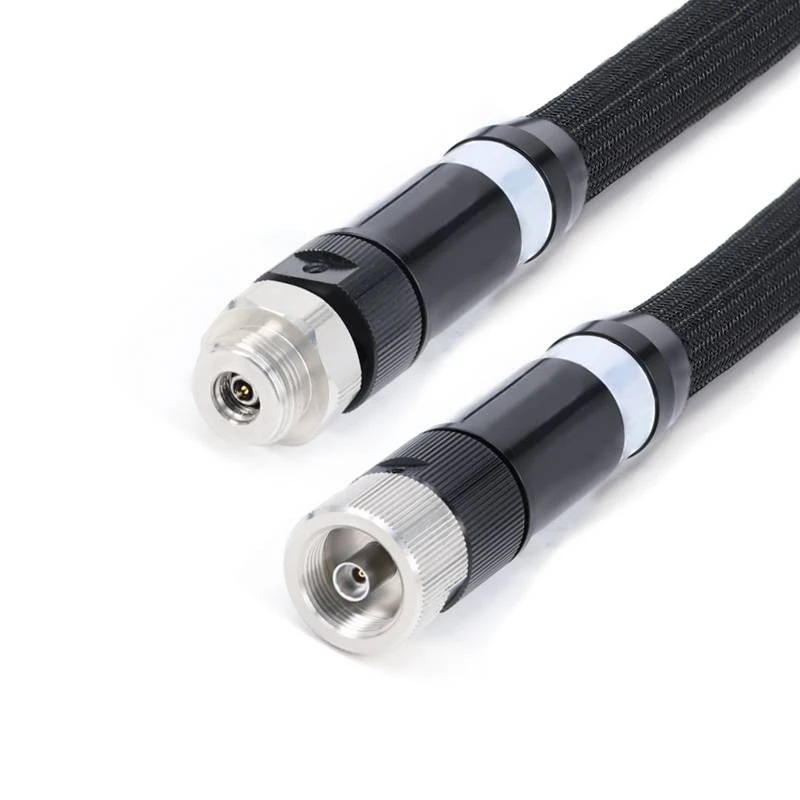

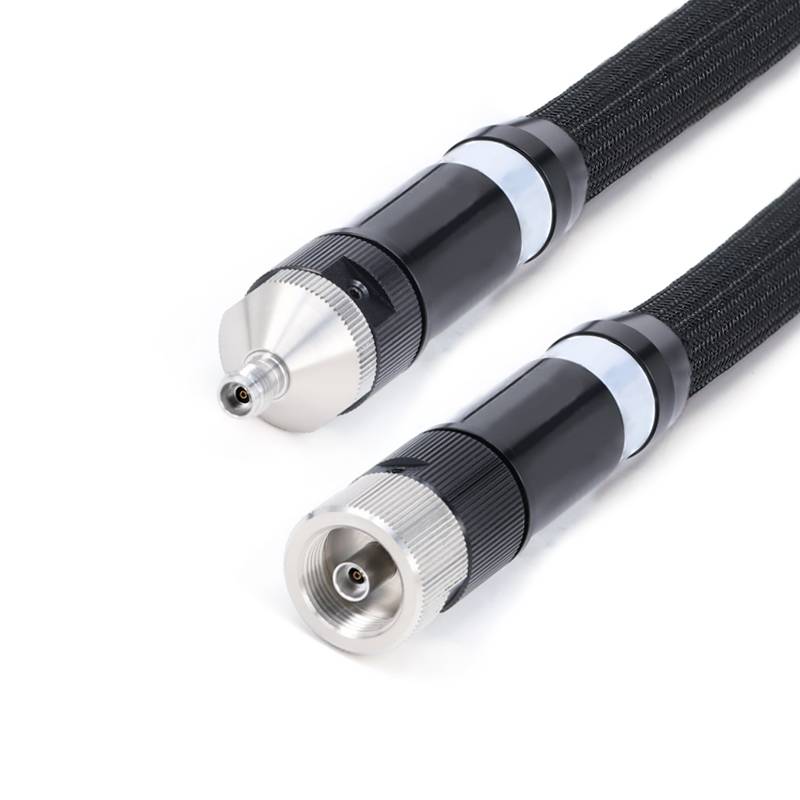

VNA 테스트 케이블

FlexIRF의 VNA 테스트 케이블 어셈블리 시리즈는 고객에게 반복 가능하고 정확한 벡터 네트워크 분석기 (VNA) 측정 값을 제공하도록 설계되었습니다.

VNA (Vector Network Analyzers)의 테스트 시나리오에서 정밀 동축 인터페이스의 취약성은 오랫동안 업계의 도전이되어 왔습니다 . 기존 테스트 케이블이 빈번한 플러그/분리, 굽힘 또는 기계적 스트레스를받을 때 interfaces의 내부 구조는 내부적 지휘자 및 감각적 지원에 대한 내부 구조의 내부 구조를 자주 사용합니다. 응력 집중으로 인해 . 이것은 테스트 정확도에 직접적인 영향을 미치며 장비 고장을 유발할 수도 있습니다 .

주파수 분류에 따라 다음과 같습니다.

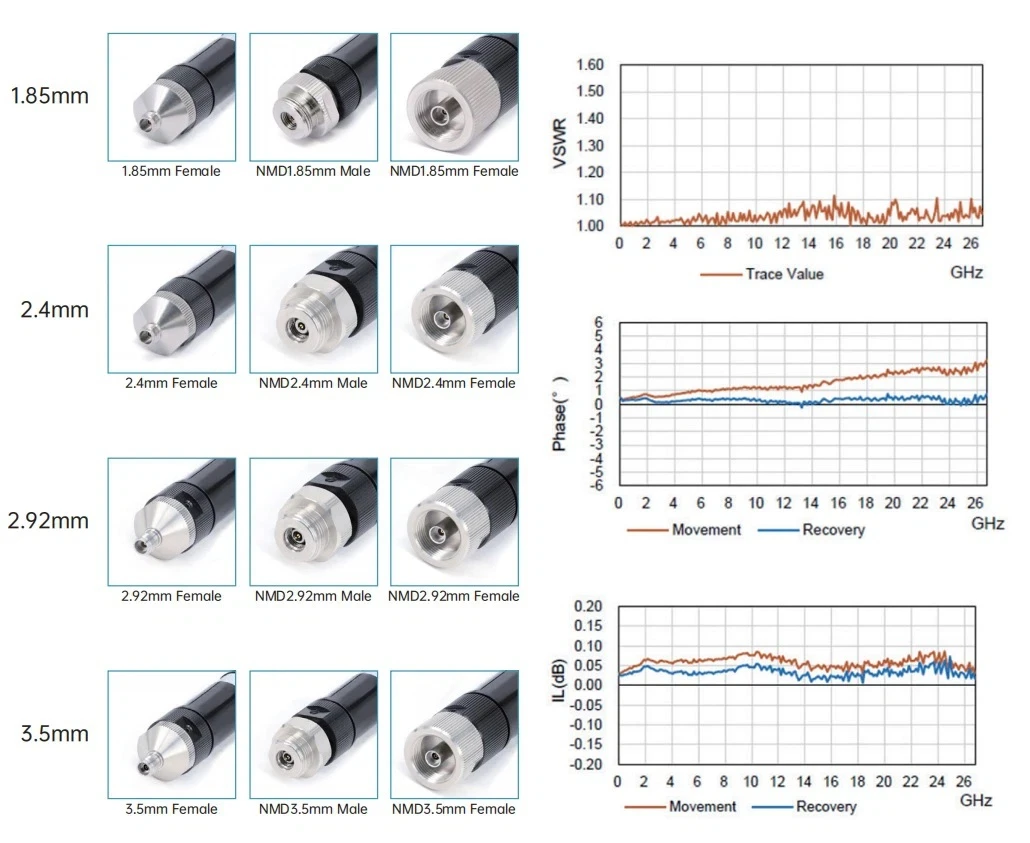

26 . 5GHz 3.5mm 인터페이스 케이블 어셈블리, 40GHz 2.4mm 케이블 어셈블리, 67GHz 1.85mm NMD 케이블 어셈블리.

소위 NMD 케이블 어셈블리는 인터페이스를위한 재 형성 된 강화 커넥터 .이 설계이 사용 중에 기계적 응력이 주로 외부 강화 구조 구성 요소에 의해 흡수되도록하여 정밀 동축 인터페이스의 손상을 방지합니다 ..

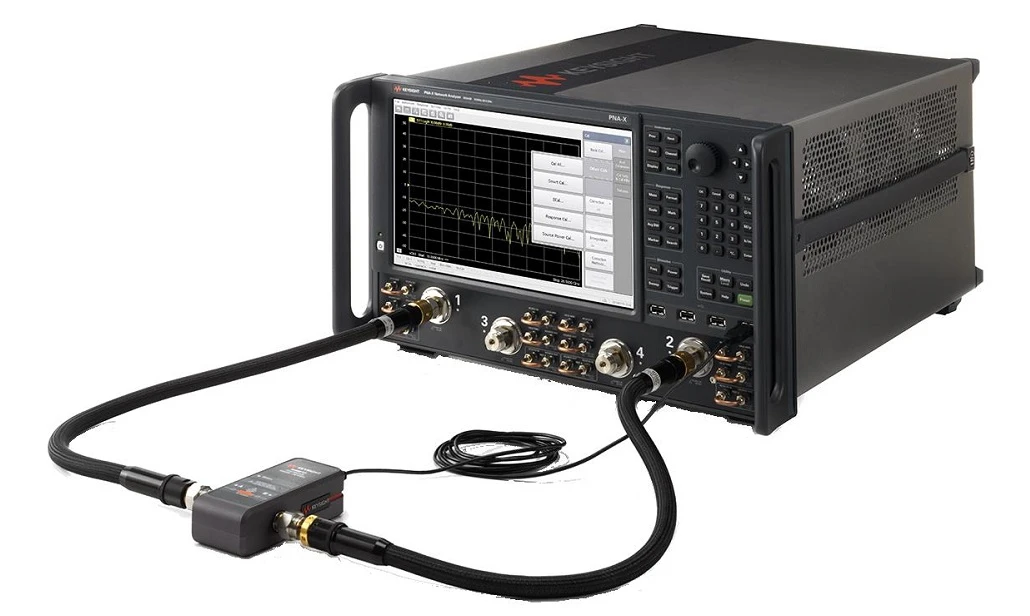

VNA 테스트 케이블 어셈블리는 DC ~ 67GHz .의 작업 주파수 범위를 다루는 벡터 네트워크 분석기 (VNA)에 주로 사용되는 고성능 진폭 및 위상 안정 테스트 케이블입니다. 이들은 지속 가능하고 반복적 인 굽힘 특성을 특징으로하며 실험실에서 마이크로 웨이브 전기 매개 변수의 정밀한 측정, 생산 라인 및 테스트 시스템 및 테스트 시스템 및 테스트 시스템에서 마이크로 웨이브 전기 파라미터를 측정 할 수 있습니다. 시나리오 .

1. 사용자 정의 길이 케이블 어셈블리의 경우, 체크 아웃 페이지에 길이 정보를 남겨 두는 것을 잊지 마십시오.
2. 모든 케이블 어셈블리에는 위상 일치 쌍 또는 그룹이 제공 될 수 있습니다. 위상을 일치 시키려면 케이블이 필요하면 이메일을 보내주십시오. sales@flexirf.com

제품 유형



VNA 테스트 케이블
일반적인 모델 및 기술 지표
그림	스쿠	커넥터 1	커넥터 2	프리 렉시	반환 손실/VSWR
	vna -35 f35f -630	3.5mm NMD 암컷	3.5mm 여성	DC -26.5 GHZ	1.30
	vna -35 m35f -630	3.5mm NMD 암컷	3.5mm NMD 남성	DC -26.5 GHZ	1.30
	vna -292 f292f -630	2.92mm NMD 암컷	2.92mm 여성	DC -40 GHZ	1.30
	vna -292 m292f -630	2.92mm NMD 암컷	2.92mm NMD 암컷	DC -40 GHZ	1.30
	vna -24 f24f -630	2.4mm NMD 암컷	2.4mm 여성	DC -40 GHZ	1.35
	vna -24 m24f -630	2.4mm NMD 암컷	2.4mm NMD 남성	DC -50 GHZ	1.35

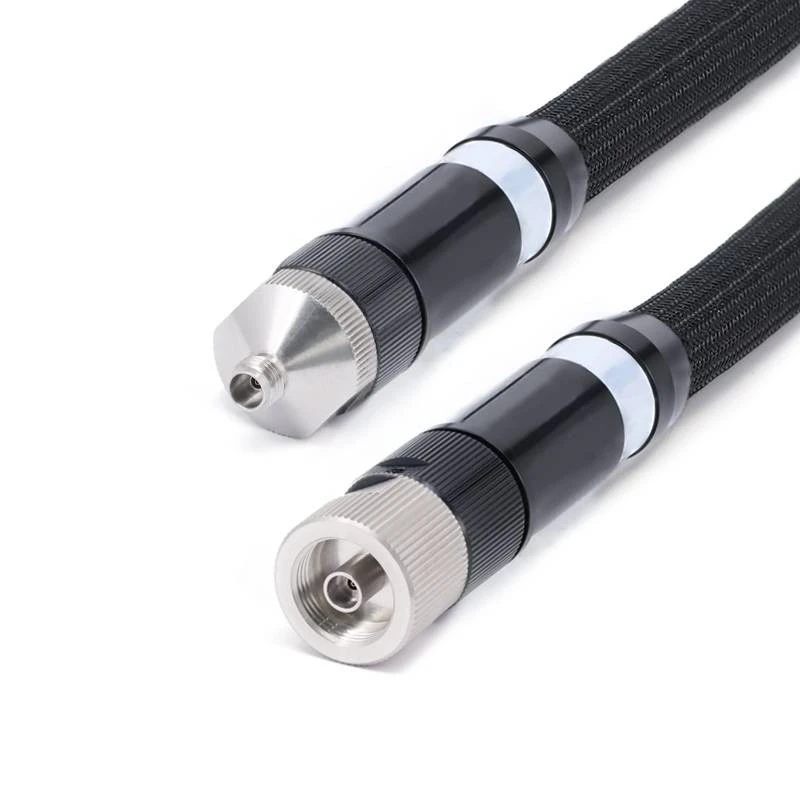

	vna -185 f185f -630	1.85mm NMD 암컷	1.85mm 여성	DC -67 GHZ	1.50

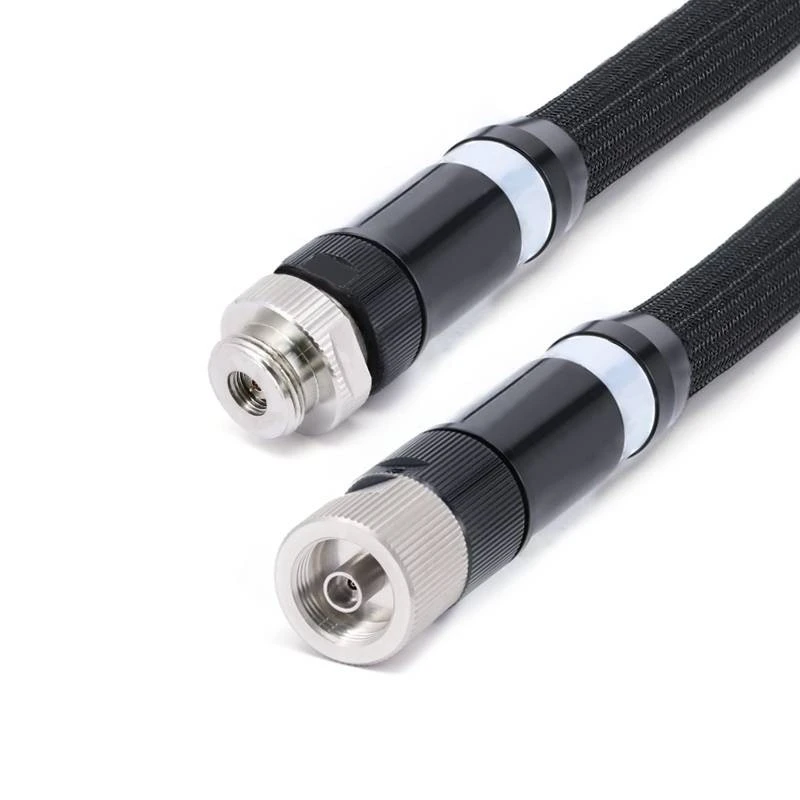

	vna -185 f185m -630	1.85mm NMD 암컷	1.85mm NMD 남성	DC -67 GHZ	1.50
