차동 싱글 테스트를위한 테스트 RF 케이블의 위상 또는 지연

차동 신호 테스트에서 테스트 RF 케이블의 위상 또는 지연 일치에 대한 요구 사항은 주로 차동 신호의 전송 특성 및 테스트 시나리오의 정확도 요구 사항에 의해 결정됩니다. 이것은 다음과 같은 주요 관점에서 이해할 수 있습니다.

1. 차동 신호의 필수 특성을 보호 - 간섭 취소를위한 기초

차동 신호의 핵심 장점은 수신기의 "차이 계산"을 통해 공통 모드 간섭 (예 : 전자기 간섭 및 노이즈)을 취소하는 능력에 있습니다. 두 케이블 사이에 위상이나 지연이 일치하지 않으면시차 또는 위상차수신기에 도착하는 두 신호 사이에서 "동일한 진폭과 반대 극성"의 동기 관계를 방해합니다. 이러한 경우, 차등 신호의 항 회의 능력을 직접 훼손하여 간섭을 효과적으로 취소 할 수 없으며 증폭 될 수 있습니다.

2. 테스트 정확도를 보장하기 위해 신호 왜곡을 피하십시오

차동 신호의 전송은 두 줄의 "대칭"에 따라 다릅니다.

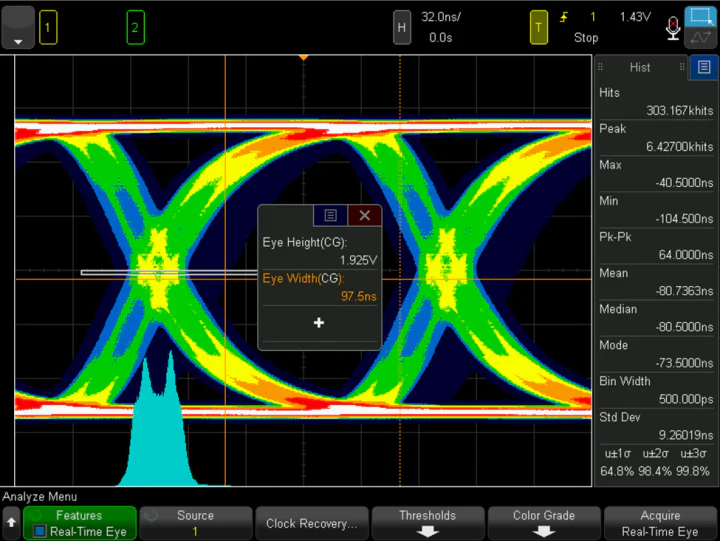

지연 불일치는 두 신호가 수신기에 비동기에 도달하게하여 무질서한 파형 중첩 (예 : 상승과 하락의 가장자리 사이의 오정렬)으로 이어지고 그 결과로 이어집니다.파형 왜곡;

위상 불일치 (특히 고주파 RF 시나리오에서)는 신호의 위상 관계가 설계된 기대치에서 벗어나 신호의 타이밍 논리를 방해하게됩니다.
이러한 왜곡은 테스트 결과의 진위에 직접적인 영향을 미쳐 신호 품질 및 전송 성능에 대한 잘못 판단으로 이어집니다.

3. 고속 신호 시나리오에 적응하기위한 타이밍 오류 방지

고속 차동 신호 전송 (예 : USB, PCIE, HDMI 등)에서 신호주기는 매우 짧습니다 (나노초 또는 피코 초 수준). 작은 지연 또는 위상 편차 (예 : 몇 피코 초의 지연 차이)조차도 신호의 "설정 시간"또는 "유지 시간"을 초과하여타이밍 오류. 이로 인해 수신기에서 데이터 로직 (0}과 1)의 혼동이 잘못 판단되거나 비트 오류율을 높이거나 시스템 통신 실패를 일으 킵니다. 신호 전송의 "중간 링크"로서, 테스트 케이블의 일치하는 성능은 추가 타이밍 편차가 도입 될지 여부를 직접 결정하여 고속 시스템 성능의 정확한 평가에 영향을 미칩니다.

4. 신호 무결성 유지 및 2 차 간섭 감소

일치하지 않는 단계 또는 지연이있는 케이블은 전송 라인의 임피던스 연속성을 방해하여신호 반사그리고Crosstalk:

반사는 신호 중첩 및 진동으로 이어질 것이며, 오버 슈트 및 언더 슈트와 같은 파형 왜곡이 발생합니다.

Crosstalk는 두 신호 라인 사이에 불필요한 전자기 커플 링을 유발하여 신호를 더욱 방해합니다.
반면에 일치하는 케이블은 이러한 문제를 최소화하여 송신기에서 수신기로 신호의 "무결성"을 보장하고 테스트 결과가 시스템의 실제 상태와 더 일치 할 수 있습니다.

요약하면, 위상 또는 지연 일치는 차동 신호 테스트의 정확성과 신뢰성을 보장하기위한 핵심 전제 조건입니다. 특히 고주파 및 고속 시나리오에서 그 영향은 테스트 결론의 유효성 및 시스템 성능 평가의 정확성과 직접 관련이 있습니다.
