반 강성 케이블과 반 유연성 케이블의 차이점은 무엇입니까?



반 강성 및 반 유연성 케이블의 비교

반 강성 및 반 유연성 케이블은 모두 고주파 및 저주파 통신 시나리오에서 널리 사용되지만 구조, 유연성, 성능 및 응용 시나리오 .에서는 상당히 다릅니다.



1. 구조 설계

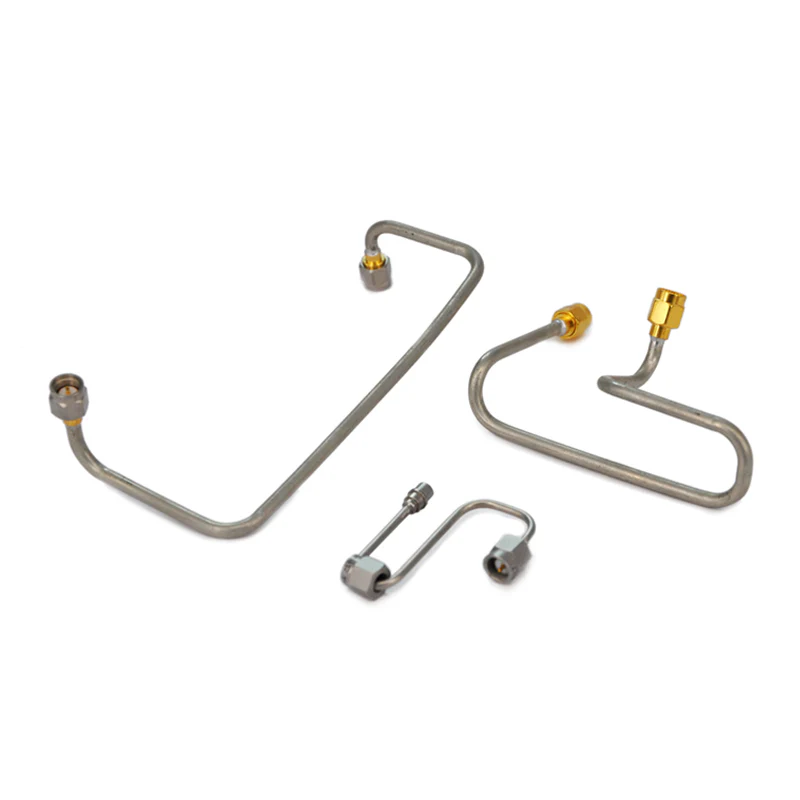

반 강성 케이블
외부 도체는 고정 된 직경을 가진 고체적이고 비 진리 재료 (일반적으로 구리)로 만들어집니다. 내부 도체는 유전체 재료 (e . g ., ptfe) .에 의해 중앙에 지원됩니다.
일단 형성되면 고정 된 모양을 유지하고 특수 도구없이 쉽게 구부러 지거나 재구성 할 수 없습니다 .

반 유연성 케이블
외부 도체는 전체 브레이드 층이 통조림으로 꼰 구조를 특징으로하므로 반 강성 케이블의 단단한 외부 도체 . 내부 도체는 유전체 재료에 의해지지되지만, 편안한 구조는 손 또는 간단한 도구에 의해 반복적 인 구부러지고 성형 할 수 있습니다 ({2}}.



2. 유연성 비교

반 강성 케이블
그들은 강성이 높고, 형성 후 모양을 유지하고, 굽힘에 대한 강한 저항성을 나타냅니다 . 전문 도구없이 굽힘을 강제로 외부 도체를 손상시켜 성능 저하로 이어질 수 있습니다 ..

반 유연성 케이블
그들은 영구적 인 손상없이 반복적 인 굽힘, 코일링 또는 장애물 주위의 반복적 인 굽힘, 코일링 또는 라우팅을 허용합니다.



3. 전기 성능 매개 변수

매개 변수	반 강성 케이블	반 유연성 케이블
임피던스 안정성	우수 - 고정 지오메트리는 모든 주파수에서 일관된 임피던스를 보장합니다 .	반드시 반성기 - 꼰 외부 도체보다 열등하지만 매우 높은 주파수에서 약간의 임피던스 변동을 일으킬 수 있습니다 .
손실	단단한 외부 도체 .의 매끄러운 표면으로 인해 특히 전자 레인지 밴드 (최대 100+ ghz)에서 낮은 삽입 손실	꼰 외부 도체의 작은 간격과 표면 불규칙성으로 인해 특히 높은 주파수에서 반 강성보다 높은 삽입 손실 .
차폐 효과	우수 (일반적으로> 100 dB) . 고체 외부 도체는 EMI 및 RFI를 효과적으로 차단합니다 .	양호 (일반적으로 80dB)이지만 반 강성 . 삽화 틈새가 작은 EMI 누출을 유발할 수 있습니다 .
파워 취급 용량	고체 도체는 효율적인 열 소산을 가지고 있으며, 고출력 시나리오에 적합한 .	낮은 - 꼰 도체의 열전도율 불량 전력 용량 .



4. 응용 프로그램 시나리오

반 강성 케이블
엄격한 안정성과 낮은 손실이 필요한 고주파수 고도로 시나리오에 적합합니다.

항공 우주 및 방어 시스템 (레이더, 위성 통신);

마이크로파 테스트 장비 (벡터 네트워크 분석기, 신호 생성기);

의료 기기 (MRI 기계, 마이크로파 요법 시스템);

고정 길이가 고정 된 영구 설치 (e . g .,베이스 스테이션 안테나 피더) .

반 유연성 케이블
다음과 같은 우수한 성능으로 적당한 유연성이 필요한 시나리오에 적합합니다.

휴대용 테스트 설정 (e {. g ., 악기와 DUT 간의 연결);

실내 RF 시스템 (WiFi 라우터, 셀룰러 신호 부스터);

가끔 재구성이 필요한 시나리오 (e . g ., 실험실 프로토 타입 개발);

RF 스위치 행렬의 내부 연결 .

요약

반 강성 케이블은 고성능, 고정 설치 시나리오에서 뛰어나며 우수한 안정성과 낮은 손실을 제공하는 . 반 유연성 케이블은 우수한 성능, 균형을 잡는 기능 및 유용성으로 적당한 유연성을 요구하는 시나리오에서 더 유리합니다. ..



보충 메모 : 비용 및 유지 보수 차이

반 강성 케이블:
고체 구리 외부 도체로 인한 제조 비용이 높고 형성을위한 특수 도구의 필요성 . 설치 및 유지 보수가 더 복잡하지만 (전문 운영자가 필요) . 그러나 안정적인 성능, 노화에 대한 저항 및 마모는 장기 비용이 낮아서 엄격한 신뢰도 요구 사항을 갖는 시나리오에 적합합니다.

반 유연성 케이블:
꼰 외부 도체에 대한 더 간단한 생산 공정으로 인한 비용 절감 및 특수 형성 도구가 필요하지 않아 . 또한 수동 구부러짐은 유지 보수 및 재구성 비용을 줄여 빈번한 조정이 필요한 시나리오에 이상적이거나 예산 제약 조건 .



확장 : 완전히 유연한 케이블과의 간단한 비교

"반 유연성"포지셔닝을 더 잘 이해하려면 완전히 유연한 케이블과의 간단한 비교가 유용합니다.
완전히 유연한 케이블은 일반적으로 미세한 구리 가닥 (통조림이 거의 없거나 없음)에서 꼰 외부 도체를 가지고 있으며, 벤딩 또는 매듭 .에 대한 극도의 유연성을 제공하지만 전기 성능 (e {. g ., 임피던스 안정성, 보안 효과보다 낮음)은 세미 적용 가능한 케이블보다 낮습니다. 유연성 요구 (e {. g ., 헤드폰 와이어, 작은 장치의 내부 연결) .
반 유연성 케이블은 유연성과 성능 사이의 균형을 맞추고 반 강성 (고성능이지만 조정할 수 없음)과 완전히 유연한 (높은 유연성이지만 약한 성능) 케이블 사이의 간격을 채우고 .
