VNA (Vector Network Analyzer) 테스트 케이블이 종종 비싼 이유

Apr 30, 2025

메시지를 남겨주세요

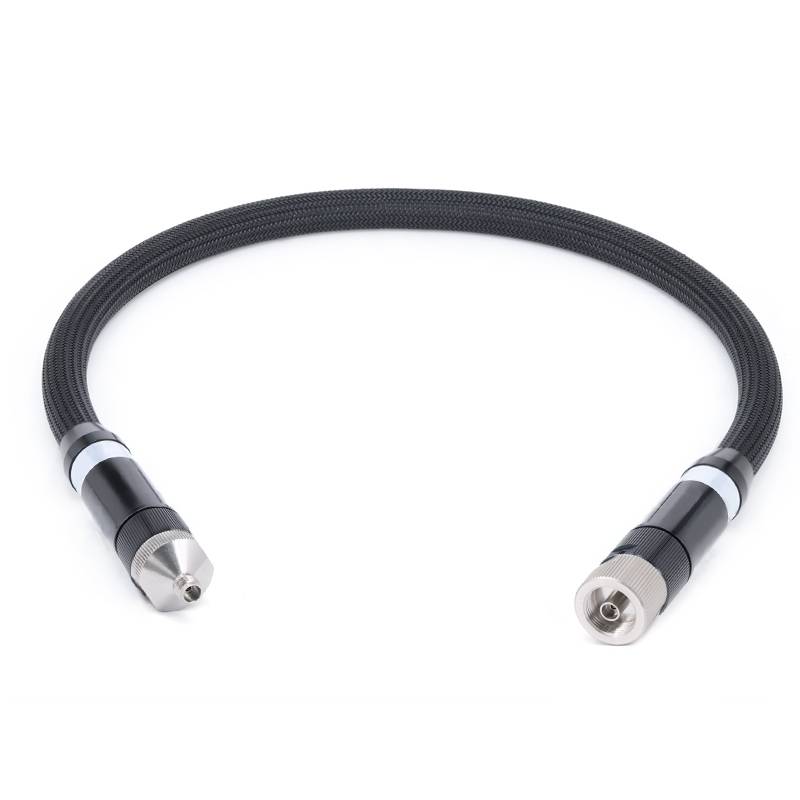

news-800-800

VNA (Vector Network Analyzer) 테스트 케이블의 높은 비용은 엄격한 성능 요구 사항, 특수 재료, 정밀 제조 공정 및 엄격한 품질 관리에서 비롯됩니다. . 여기에는 높은 비용을 유발하는 주요 요인에 대한 자세한 분석이 있습니다.

VNA 테스트 케이블은 고주파수 (일반적으로 MHZ에서 수백 GHZ)로 작동하며 S- 파라미터, 삽입 손실, 반환 손실 및 위상 안정성과 같은 매개 변수의 정확한 측정을 보장하기 위해 매우 높은 신호 무결성을 유지해야합니다.

주요 성능 요구 사항은 다음과 같습니다.

낮은 삽입 손실: 고주파 밴드 (e . g .,> 18 GHz)에서, 사소한 저항성 또는 유전 손실조차도 측정 결과를 방해 할 수 있습니다 . 케이블은 저항력이 낮은 도체와 저지전 실자를 사용하여 손실을 최소화하기 위해.을 최소화해야합니다.

높은 수익 손실 (임피던스 매칭): VNA 측정은 신호 반사에 매우 민감합니다 . 케이블은 전체 길이와 주파수 범위에 걸쳐 최소의 변화를 갖는 정확한 특성 임피던스 (일반적으로 50Ω)를 유지해야합니다. 인치).

위상 안정성: 케이블 움직임 (굽힘 등) 또는 온도 변화로 인한 위상 이동은 무시할 수 있어야합니다. .이를 위해서는 위상을 안정화시키기 위해서는 특별한 설계 (예 : 나선형 상처 내부 도체)가 필요하므로 복잡성을 증가시켜 .}.

전자기 간섭 (EMI)/무선 주파수 간섭 (RFI) 차폐: 외부 간섭 및 신호 누출을 방지하기 위해 케이블은 다층 차폐 (예 : 구리 브레이드 + 알루미늄 호일 + 전도성 폴리머)를 사용하여 재료 및 인건비가 증가합니다 .

VNA 케이블에 사용되는 재료는 고주파 성능 및 안정성 요구 사항을 충족하도록 신중하게 선택됩니다.

지휘자: 고급 산소가없는 구리 또는 은도금/금도금 구리는 고주파에서 피부 효과 손실을 줄이기 위해 사용됩니다 . 금도금 (비용이 많이 들지만 고도로 부식성)은 종종 커넥터 및 내부 도체 .에 사용됩니다.

유전체: 팽창 된 PTFE와 같은 저 손실, 매우 안정적인 유전체 .이 재료는 낮고 안정적인 유전체 상수 (εR)를 가지므로 온도와 주파수의 변화에 따라 임피던스 안정성을 유지할 수 있지만 비용이 많이 들고 처리하기가 어렵습니다 (..

외피: 내구성이면서도 유연한 물질 (플루오 폴리머, 폴리 우레탄 또는 나일론 브레이드)은 기계적 스트레스 (굽힘, 마모) 및 극한 온도 (-55 정도에서 +150 학위) .를 견딜 수 있습니다.

VNA 케이블의 설계 및 생산에는 마이크로 미터 수준 정밀도가 필요합니다.

치수 공차: 내부 도체, 유전체 및 외부 방패의 형상은 임피던스 변화를 피하기 위해 균일해야합니다. . 예를 들어, 내부 및 외부 도체의 동심성 (편심으로 인한 반사를 방지하기 위해)은 마이크로 미터 범위 내에서 제어해야합니다 ..

복잡한 구조: 많은 고주파 케이블은 위상 안정성을위한 구조 및 저밀도 PTFE와 같은 고급 설계를 채택하여 체중과 손실을 줄이기 .

고정밀 수동 어셈블리: 초고 주파수 케이블 (예 : 커넥터)의 중요한 구성 요소는 수동 어셈블리와 사양을 충족시키기 위해 수동 어셈블리 및 디버깅이 필요할 수 있으며, 이는 인건비가 증가하는 .입니다.

커넥터는 VNA 케이블의 중요한 부분이며, 작동하지 않는 커넥터는 주요 측정 오류의 주요 소스가 될 수 있습니다 ..

정밀 가공: 커넥터 (예 : SMA, 3 . 5 mm, 2.4 mm, 1.85 mm)는 고급 황동 또는 베릴륨 구리 (스프링과 같은 특성을 갖는)로 가공됩니다 (± 0.0001 인치 내에서 공차가 제어됩니다.

도금 처리: 금 또는 로듐 도금 (5–50 마이크로 인치 두께)은 접촉 저항, 부식성 및 반복 가능한 짝짓기 성능 (교정에 중요한) .을 보장합니다.

테스트 및 검증: 각 커넥터는 전압 정장 파도 비율 (VSWR), 삽입 손실 및 기계적 내구성 (수천 개의 삽입/추출 사이클)에 대해 테스트해야하며, 이는 생산 시간을 증가시켜 .

VNA 케이블은 실험실, 공장 또는 현장 테스트에서 가혹한 조건을 견딜 수 있어야합니다.

유연성과 견고성: 성능의 저하없이 반복적 인 굽힘, 비틀기 및 마모를 견딜 수 있어야합니다. . 이것은 향상된 내부 지원 설계와 내구성 피복 .이 필요합니다.

온도와 비상 저항: 재료는 넓은 온도 범위, 습한 환경 및 화학 물질에 대한 노출 (오일 및 용매) . 따라서 고가의 엔지니어링 플라스틱 및 엘라스토머가 사용됩니다.
