PCB 보드 구조

PCB 보드의 구조에는 주로 단일 계층 보드, 이중층 보드 및 다층 보드 .와 같은 다양한 보드 계층 구조가 포함됩니다. 다음은 자세한 구조 분석입니다.

1. 단일 계층 보드
구조 조성 : 한쪽에만 구리 호일이 있으며 다른쪽에는 구리 호일이 없으며 . 구성 요소는 일반적으로 구리 호일없이 측면에 배치되지 않으며 구리 호일이있는 측면은 주로 배선 및 납땜 .에 사용됩니다.
응용 프로그램 시나리오 : 전자 시계, 장난감 등과 같은 간단한 회로에 적합합니다 . 생산 프로세스는 간단하고 비용이 적지 만 함수는 비교적 단일 .입니다.

2. 이중층 보드
기판 재료 : 일반적으로 사용되는 하나는 FR -4이며, 유리 섬유와 에폭시 수지의 혼합물 . . . .는 기계적 강도, 단열 및 내열성이 우수하며 회로 보드 .에 대한 안정적인 지원을 제공 할 수 있습니다.
전도성 층 : 즉, 구리 호일은 기판의 상부와 하단에 분포되어 있으며 . 다양한 회로 패턴은 전류 전송에 대한 에칭 프로세스를 통해 형성됩니다. . 구리 포일의 두께는 요구 사항에 따라 요구 될 수 있습니다 (Oz)는 1 온스 포일에 적합합니다. 일반 회로에 적합 .
절연 재료 : PP (Prepreg)는 이중층 보드 중간에 절연 재료로 사용됩니다. . 그것은 반 후두 수지와 유리 섬유의 혼합물로 두 층을 단단히 결합하고 두 층 사이에 단락이 없도록 할 수 있습니다 ..
표면 보호 재료 : 솔더 마스크 및 실크 스크린 층 포함 . 솔더 마스크는 일반적으로 녹색, 빨간색 또는 검은 색 잉크이며, 이는 구리 포일을 산화 및 녹에서 보호하는 데 사용되며, 솔더가 원치 않는 장소로 흐르지 않으며 패드 만 구리를 노출시킵니다. 실크 스크린 레이어는 일반적으로 흰색 잉크이며 PCB 보드의 구성 요소 위치 및 모델과 같은 텍스트 또는 기호를 인쇄하는 데 사용되며 조립 및 유지 보수를 용이하게합니다 .
응용 프로그램 시나리오 : 생산 프로세스는 다중 계층 보드보다 비교적 단순합니다. . 오디오 장비, TV 세트 등과 같은 중간 복합 회로에 적합합니다 . 보드의 양쪽에 배치 될 수 있으며, 배선 공간은 싱글 보드의 양보다 비교적 더 풍부합니다.

3. 다중 계층 보드
신호 레이어 : 구성 요소 및 배선을 배치하는 데 사용되는이 제품은 상단 레이어 (상단 레이어), 하단 레이어 (하단 레이어) 및 다중 중간 신호 배선 레이어 . 등 다양한 구성 요소를 연결하는 메인 레이어입니다. 배선 설계는 전체 PCB .의 성능 및 신뢰성에 직접 영향을 미칩니다.
전력 계층 및 접지 계층 : 일반적으로 중간 계층에 위치하며, 전체 회로 보드 .에 대한 안정적인 전원 공급 장치 및 접지를 제공하는 데 사용되는 4 층 보드에서 중간 계층 1은 "전원 공급 공급 전용 채널"으로 사용될 수 있습니다. "{3}} v 라인은 전체 보드에 전원을 공급하기위한 전원 또는"지상 "(지상), 및 중간지면이있을 수 있습니다. 또는 다른 신호 라인 그룹 .의 배선 레이어 역할을합니다.
절연 레이어 : FR -4 또는 기타 단열재는 다양한 전도성 층을 분리하고 단락을 방지하며 신호의 독립성과 안정성을 보장하는 데 사용됩니다 .

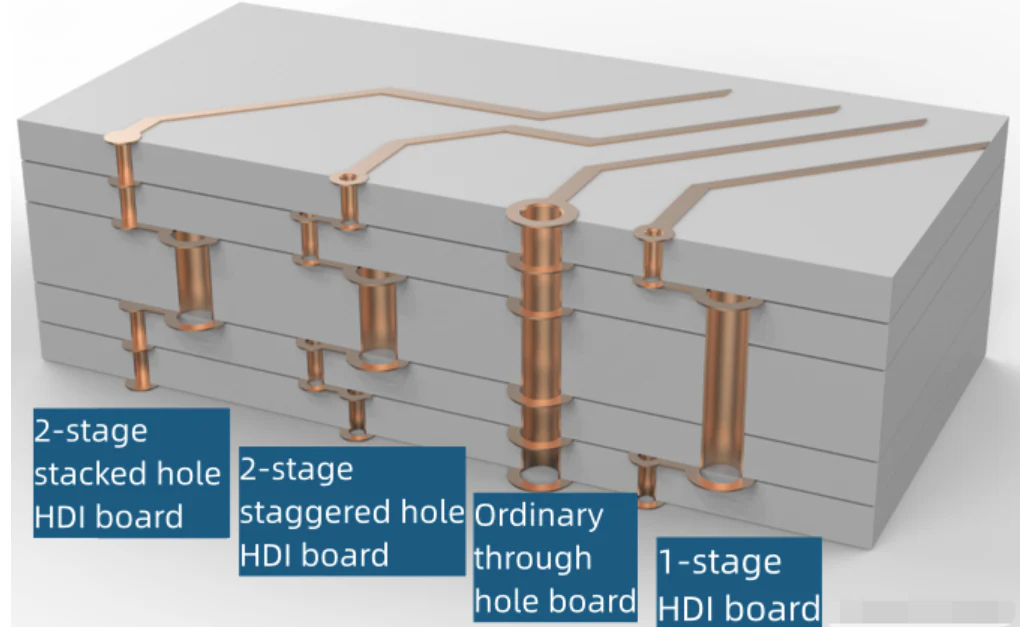

VIAS : 구멍, 블라인드 홀 및 묻힌 구멍을 통해 .을 포함하여 전체 보드를 통과하는 구멍을 통해 .} .} .은 전체 보드를 통과하며 다른 층의 회로를 연결하고 전통적인 구성 요소를 장착하는 데 사용됩니다. 블라인드 구멍은 일반적으로 고주파 신호 전송을 위해 상단 레이어와 내부 층을 연결하는 데 사용되며, 이는 경로 길이를 줄이고 신호 전송을 더 빨리 만들 수 있습니다. 매장 구멍은 고밀도 보드에서 내부 층 . 사이의 전기적 연결을 담당합니다. 고밀도 보드에서 블라인드 구멍과 묻힌 구멍의 조합은 보드가 너무 두껍지 않도록 더 많은 선을 수용 할 수 있습니다 ..
표면 처리 층 : 더블 레이어 보드와 유사하게, 땜납 마스크와 실크 스크린 층이있어 보호 및 식별의 역할을 수행하는 . 또한 일부 고급 멀티 레이어 보드도 지표 금도 및 기타 처리를 통해 전도도 및 부식성 저항 .}..
애플리케이션 시나리오 : 컴퓨터 마더 보드, 휴대폰 마더 보드 등과 같은 고밀도, 고속 및 고주파 복합 회로에 적합합니다 . 회로의 성능 요구 사항을 충족하기 위해 레이어 수를 늘릴 수 있습니다.
