4- 웨이 전원 분배기

4- 전력 분배기는 RF 및 마이크로파 필드의 중요한 장치이며 . 주요 기능은 특정 비율 .에 따라 입력 전력을 균등하게 배포하거나 4 개의 출력 포트에 할당하는 것입니다.

문의 보내기

설명

제품 소개

이 제품은 다양한 모델 .로 제공됩니다. 예를 들어 SMA 인터페이스 시리즈에는 GPD - 4 - 005060 - e (작동 주파수 5MHz - 6 ghz) 및 GPD - 4 - 005080 - e (500MHz- 8}}}}}}}}}}} 주파수 범위, 전압 정장 파도 비율 (VSWR), 분리, 위상 균형 및 전력 - 처리 용량은 다양한 응용 프로그램 요구 사항을 충족시킬 수 있으며, 2 . 92mm interface 시리즈의 GPD - 4 - 180400 - e - 40- 40- 40- 40 옵션을 제공합니다.

제품 구조 기능

그 구조는 상당한 장점 . 본체는 주로 알루미늄 합금으로 만들어졌으며 일부 고주파 제품은 고급 프로세싱 기술을 통해 황동 .를 사용하며, 제품은 우수한 기계적 강도와 안정성을 가지고 있으며 (. . . . .은 진동 및 영향에 저항 할 수 있으며 다양한 가변 환경에 적응할 수 있습니다. 흑인 페인팅 및 산화 처리와 같은 표면 처리 방법 .이 처리는 제품의 안티 부식 성능을 크게 향상시킬뿐만 아니라 열 소산 용량을 최적화하여 높은 전력 작동 중에 효율적인 열 소산을 보장하고 안정적인 성능 유지 .

제품 응용 프로그램

5G 및 미래의 6G 기지국에서도 1 -}을 - 4 채널 RF 전력 분배기를 사용하여 RF 신호 전력을 여러 안테나 단위 .에 배포해야합니다. 각 안테나는 신호의 적절한 전력을 수신 할 수 있으며, 신호 전송이 적절한 기본 전송 및 수신을 수용 할 수 있습니다. 커뮤니케이션 품질을 향상시키고 신호 사각 지대를 줄이며 사용자에게 안정적이고 고속 커뮤니케이션 경험을 보장합니다 .

조달 FAQ

Q : 테스트 및 감사 서비스가 있습니까?

A : 예, 제품에 대한 지정된 테스트 보고서 및 지정된 공장 감사 보고서 .을 얻을 수 있습니다.

제품 유형

SMA 4- 웨이 파워 디바이더

스쿠	커넥터 시리즈	빈도	VSWR 입력	격리 최소 . (db)

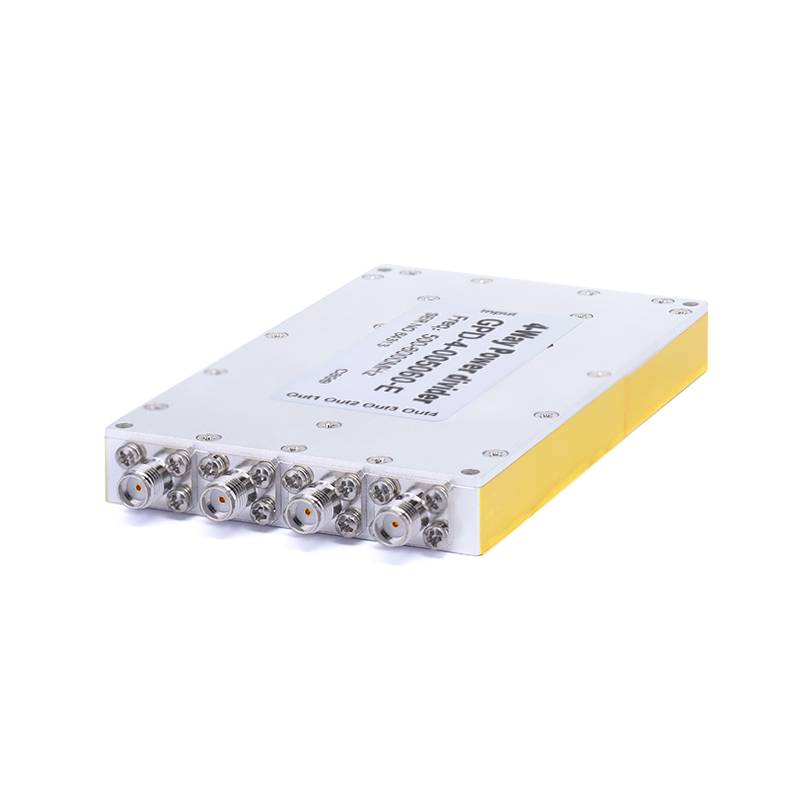

gpd -4-005060- e	SMA 여성	5MHz ~ 6GHz	1.25	20
위상 균형 (도)	전원, 최대 입력 (와트)	진폭 균형 (DB)	신체 재료	바디 도금
± 4도	30	±0.3	알루미늄 합금	산화


스쿠	커넥터 시리즈	빈도	VSWR 입력	격리 최소 . (db)

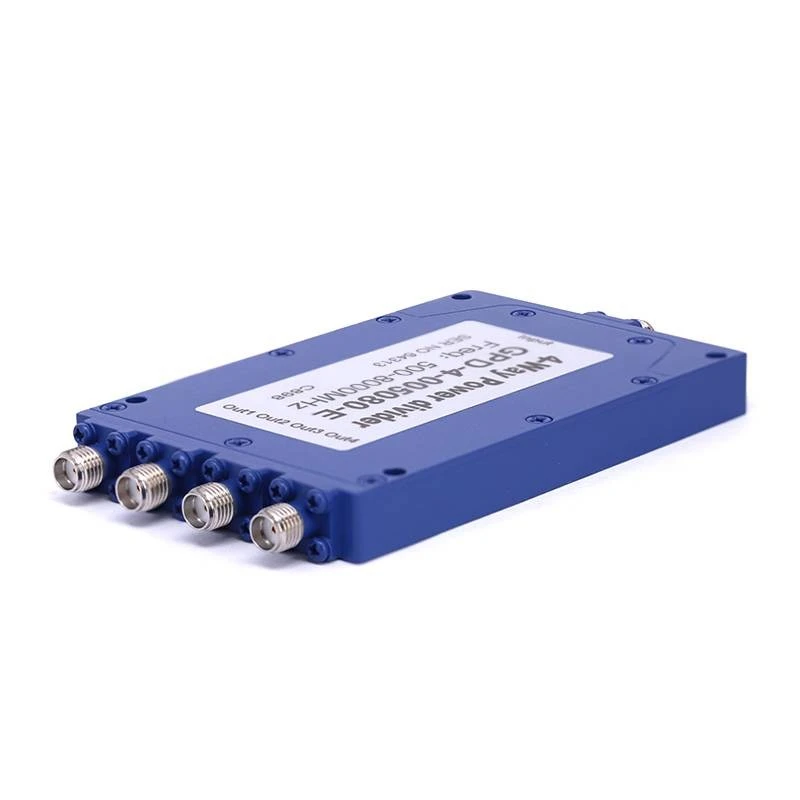

gpd -4-005080- e	SMA 여성	500MHz ~ 8GHz	1.30	18
위상 균형 (도)	전원, 최대 입력 (와트)	진폭 균형 (DB)	신체 재료	바디 도금
± 4도	20	±0.3	알루미늄 합금	파란색 페인트


스쿠	커넥터 시리즈	빈도	VSWR 입력	격리 최소 . (db)
gpd -4-020080- e	SMA 여성	2GHz ~ 8GHz	1.35	20
위상 균형 (도)	전원, 최대 입력 (와트)	진폭 균형 (DB)	신체 재료	바디 도금
± 4도	30	±0.3	알루미늄 합금	검은 색 페인트


스쿠	커넥터 시리즈	빈도	VSWR 입력	격리 최소 . (db)

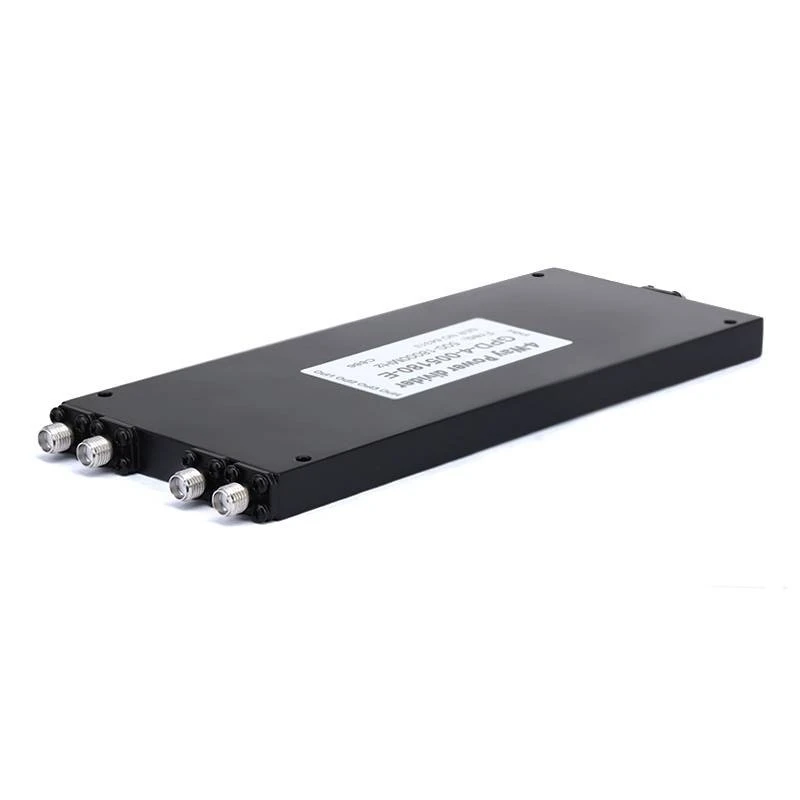

gpd -4-005180- e	SMA 여성	0.5GHz ~ 18GHz	2.0	15
위상 균형 (도)	전원, 최대 입력 (와트)	진폭 균형 (DB)	신체 재료	바디 도금
± 8도	30	±0.8	알루미늄 합금	검은 색 페인트


스쿠	커넥터 시리즈	빈도	VSWR 입력	격리 최소 . (db)

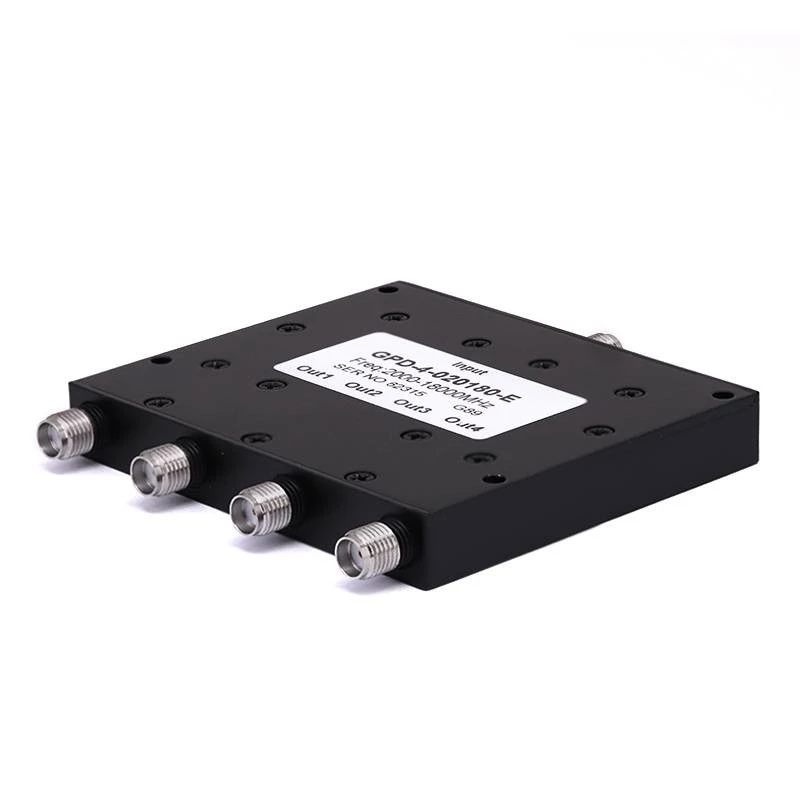

gpd -4-020180- e	SMA 여성	2GHz ~ 18GHz	1.50	17
위상 균형 (도)	전원, 최대 입력 (와트)	진폭 균형 (DB)	신체 재료	바디 도금
± 6도	20	±0.4	알루미늄 합금	검은 색 페인트


스쿠	커넥터 시리즈	빈도	VSWR 입력	격리 최소 . (db)
gpd -4-060180- e	SMA 여성	6GHz ~ 18GHz	1.40	18
위상 균형 (도)	전원, 최대 입력 (와트)	진폭 균형 (DB)	신체 재료	바디 도금
± 5도	20	±0.3	알루미늄 합금	검은 색 페인트

2.92mm 4- 웨이 전원 분배기

스쿠	커넥터 시리즈	빈도	VSWR 입력	격리 최소 . (db)

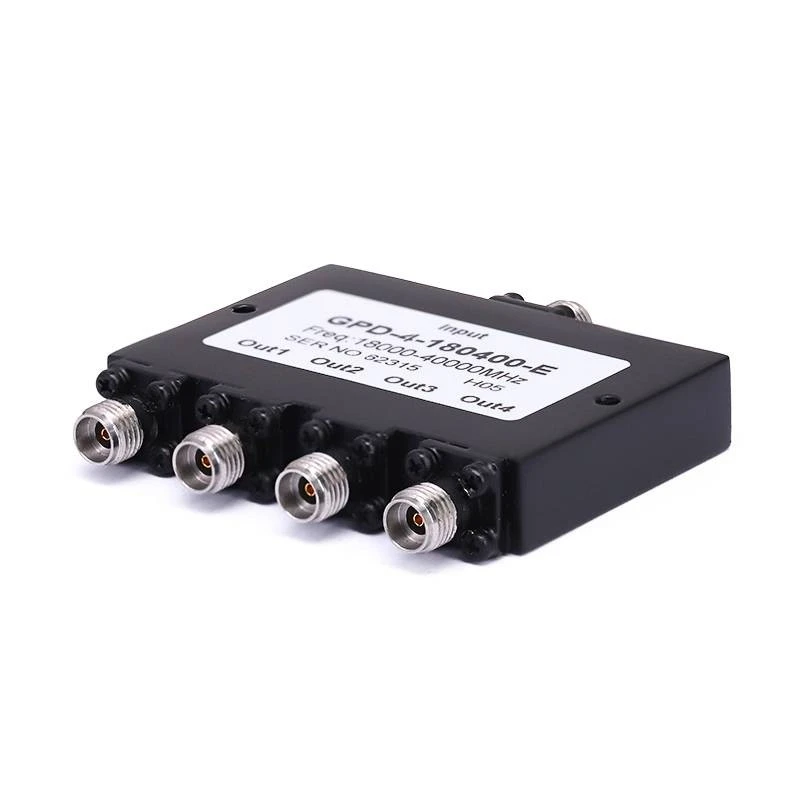

gpd -4-180400- e	2.92mm 여성	18Hz ~ 40GHz	1.50	16
위상 균형 (도)	전원, 최대 입력 (와트)	진폭 균형 (DB)	신체 재료	바디 도금
± 5도	20	±0.6	알루미늄 합금	검은 색 페인트
