RF 임피던스 정합 네트워크에서 RF 부하를 사용할 수 있습니까?

무선 주파수(RF) 엔지니어링 영역에서 임피던스 매칭은 소스와 부하 사이의 최대 전력 전송을 보장하는 중요한 개념입니다. 반면에 RF 부하는 RF 에너지를 반사하지 않고 흡수하도록 설계된 구성 요소입니다. 발생하는 일반적인 질문은 RF 부하를 RF 임피던스 매칭 네트워크에 사용할 수 있는지 여부입니다. 이 블로그 게시물에서는 RF 부하 공급업체로서의 전문 지식을 활용하여 이 주제를 심층적으로 살펴보겠습니다.

RF 임피던스 매칭 네트워크 이해

임피던스 매칭 네트워크에서 RF 부하 사용을 자세히 알아보기 전에 임피던스 매칭 네트워크가 무엇인지, 왜 중요한지 이해하는 것이 중요합니다. RF 시스템에서는 소스와 부하의 임피던스 값이 다른 경우가 많습니다. 소스 임피던스와 부하 임피던스 사이에 불일치가 있는 경우 RF 전력의 일부가 소스로 다시 반사됩니다. 이러한 반사는 전력 전송 효율 감소, 신호 왜곡, 소스 장비 손상 가능성 등 다양한 문제를 일으킬 수 있습니다.

임피던스 매칭 네트워크는 소스의 임피던스와 일치하도록 부하의 임피던스를 변환하도록 설계된 회로입니다. 이러한 네트워크는 일반적으로 인덕터, 커패시터, 저항기와 같은 수동 부품으로 구성됩니다. 이러한 구성요소의 값을 신중하게 선택함으로써 엔지니어는 소스에 특성 임피던스와 동일한 임피던스를 제공하여 전력 전달을 최대화하는 네트워크를 생성할 수 있습니다.

RF 부하의 역할

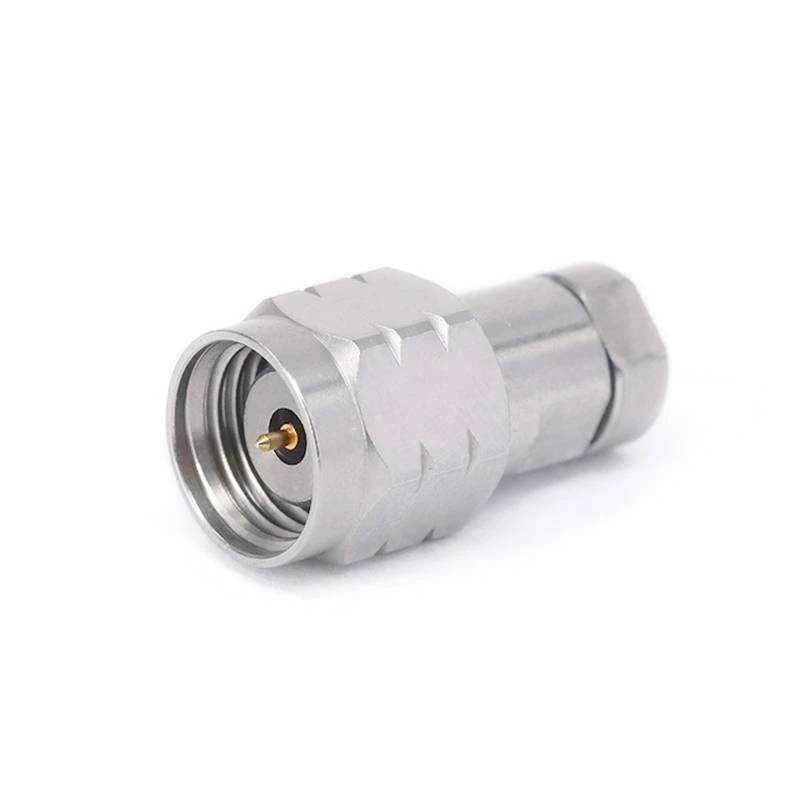

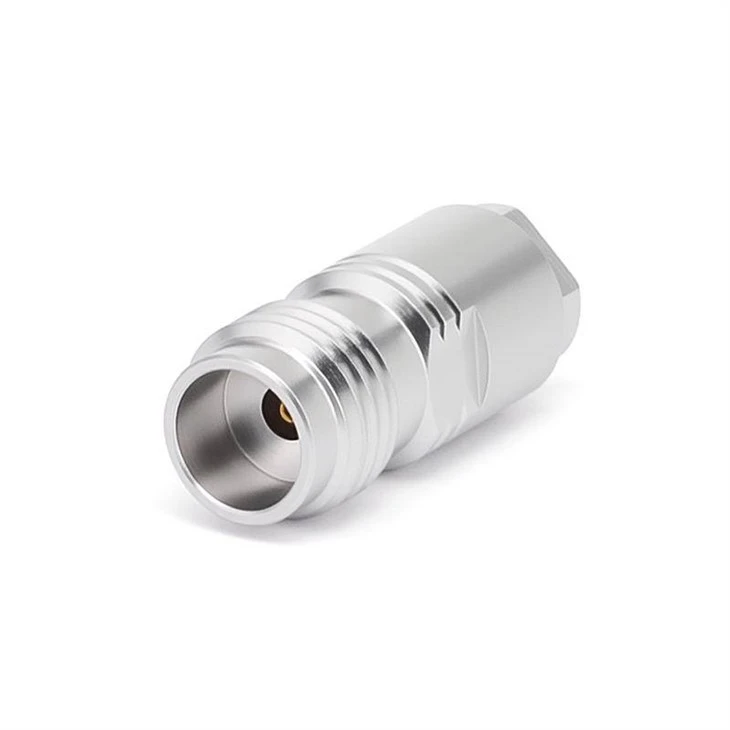

RF 부하는 RF 에너지를 흡수하도록 설계된 수동 부품입니다. 이는 일반적으로 RF 신호에 대해 알려진 임피던스 종단을 제공하는 테스트 및 측정 애플리케이션에 사용됩니다. RF 부하는 다양한 유형과 구성으로 제공되며 각각은 특정 요구 사항을 충족하도록 설계되었습니다. 예를 들어,G3PO RF 부하고주파 애플리케이션용으로 설계되었으며,1.85mm RF 로드초고주파 애플리케이션에 적합합니다.GPO RF 로드고성능과 컴팩트한 크기의 조합을 제공하므로 다양한 응용 분야에 이상적입니다.

RF 부하의 주요 기능은 RF 신호에 대해 비반사 종료를 제공하는 것입니다. 이는 전송선의 특성 임피던스와 동일한 임피던스를 갖도록 부하를 설계함으로써 달성됩니다. 부하 임피던스가 전송선 임피던스와 일치하면 모든 RF 에너지가 부하에 의해 흡수되고 소스로 다시 반사되지 않습니다.

RF 임피던스 매칭 네트워크에서 RF 부하를 사용할 수 있습니까?

짧은 대답은 '예'입니다. RF 로드는 RF 임피던스 매칭 네트워크에서 사용될 수 있습니다. 그러나 사용 방법은 응용 프로그램의 특정 요구 사항에 따라 다릅니다. 경우에 따라 RF 로드는 보다 복잡한 임피던스 매칭 네트워크의 일부로 사용될 수 있습니다. 예를 들어, 저항성 RF 부하를 인덕터 및 커패시터와 결합하여 소스 임피던스와 일치하도록 부하의 임피던스를 변환하는 매칭 네트워크를 만들 수 있습니다.

다른 경우에는 RF 부하를 임피던스 정합 네트워크의 일부인 전송선의 종단으로 사용할 수 있습니다. 예를 들어, 테스트 설정에서 RF 로드를 사용하여 테스트 대상 장치(DUT)에 연결된 전송 라인을 종단할 수 있습니다. 올바른 임피던스의 RF 부하를 사용함으로써 엔지니어는 정확한 테스트에 필수적인 DUT에 일치하는 부하가 제공되는지 확인할 수 있습니다.

임피던스 매칭 네트워크에서 RF 부하 사용의 이점

임피던스 정합 네트워크에서 RF 부하를 사용하면 여러 가지 이점이 있습니다. 주요 장점 중 하나는 RF 부하가 알려지고 안정적인 임피던스를 제공한다는 것입니다. 임피던스 정합 네트워크가 올바르게 작동하려면 정확한 임피던스 값에 의존하기 때문에 이는 중요합니다. 엔지니어는 임피던스가 알려진 RF 부하를 사용하여 매칭 네트워크가 올바르게 설계되고 구현되었는지 확인할 수 있습니다.

임피던스 정합 네트워크에서 RF 부하를 사용하는 또 다른 이점은 반사를 줄이는 데 도움이 될 수 있다는 것입니다. 앞에서 언급했듯이 반사는 전력 전달 효율 감소 및 신호 왜곡을 포함하여 RF 시스템에서 다양한 문제를 일으킬 수 있습니다. RF 부하를 사용하여 전송 라인을 종단하거나 매칭 네트워크의 일부로 사용함으로써 엔지니어는 반사를 최소화하고 시스템의 전반적인 성능을 향상시킬 수 있습니다.

임피던스 매칭 네트워크에서 RF 부하를 사용할 때 고려 사항

임피던스 정합 네트워크에서 RF 부하를 사용하면 많은 이점이 있지만 엔지니어가 염두에 두어야 할 몇 가지 고려 사항도 있습니다. 주요 고려 사항 중 하나는 RF 부하의 전력 처리 기능입니다. 일부 애플리케이션에서는 RF 부하가 상당한 양의 전력을 처리해야 할 수도 있습니다. 부하의 전력 처리 용량을 초과하면 부하가 과열되어 잠재적으로 고장날 수 있습니다.

또 다른 고려 사항은 RF 부하의 주파수 범위입니다. 다양한 RF 부하는 다양한 주파수 범위에서 작동하도록 설계되었습니다. 임피던스 정합 네트워크에 사용할 RF 부하를 선택할 때 애플리케이션의 주파수 범위에 적합한 부하를 선택하는 것이 중요합니다.

결론

결론적으로 RF 부하는 RF 임피던스 정합 네트워크에 사용될 수 있으며 알려지고 안정적인 임피던스를 제공하고 반사를 줄이는 등 여러 가지 장점을 제공합니다. 그러나 엔지니어는 매칭 네트워크에서 RF 부하를 사용할 때 전력 처리 기능과 RF 부하의 주파수 범위를 신중하게 고려해야 합니다.

RF 부하 공급업체로서 당사는 임피던스 매칭 네트워크에 사용하기에 적합한 광범위한 고품질 RF 부하를 제공합니다. 우리의G3PO RF 부하,1.85mm RF 부하, 그리고GPO RF 로드다양한 응용 분야의 요구 사항을 충족하도록 설계되었으며 당사의 전문가 팀이 기술 지원 및 지원을 제공할 수 있습니다.

RF 부하에 대해 자세히 알아보거나 임피던스 정합 네트워크에서 이를 어떻게 사용할 수 있는지 논의하고 싶다면 당사에 문의하시기 바랍니다. 당사 영업팀은 귀하의 조달 요구사항을 지원하고 귀하의 애플리케이션에 적합한 RF 부하를 찾는 데 도움을 드릴 준비가 되어 있습니다.

참고자료

• 포자르, DM (2011). 마이크로파공학(4판). 와일리.
• 콜린, RE (2001). 마이크로파 공학 기초(제2판). 와일리.
• 곤잘레스, G. (1997). 마이크로파 트랜지스터 증폭기: 분석 및 설계(2판). 프렌티스 홀.
