동축 PCB 커넥터와 비동축 PCB 커넥터의 차이점은 무엇입니까?

안녕하세요! PCB 커넥터 공급업체로서 저는 동축 PCB 커넥터와 비동축 PCB 커넥터의 차이점에 대해 자주 질문을 받습니다. 그래서 저는 이 블로그 게시물에서 여러분을 위해 그 내용을 분석해 볼까 생각했습니다.

동축 PCB 커넥터부터 시작해 보겠습니다. 동축 커넥터는 손실을 최소화하면서 고주파 신호를 전달하도록 설계되었습니다. 이는 절연층으로 둘러싸인 중앙 도체와 외부 도체로 구성됩니다. 이 구조는 중앙 도체의 신호를 외부 간섭으로부터 격리하는 데 도움이 됩니다.

동축 커넥터의 주요 장점 중 하나는 뛰어난 차폐 특성입니다. 외부 도체는 차폐 역할을 하여 전자기 간섭(EMI)이 중앙 도체의 신호에 영향을 미치는 것을 방지합니다. 따라서 통신, 항공우주, 고속 데이터 전송 등 신호 무결성이 중요한 응용 분야에 이상적입니다.

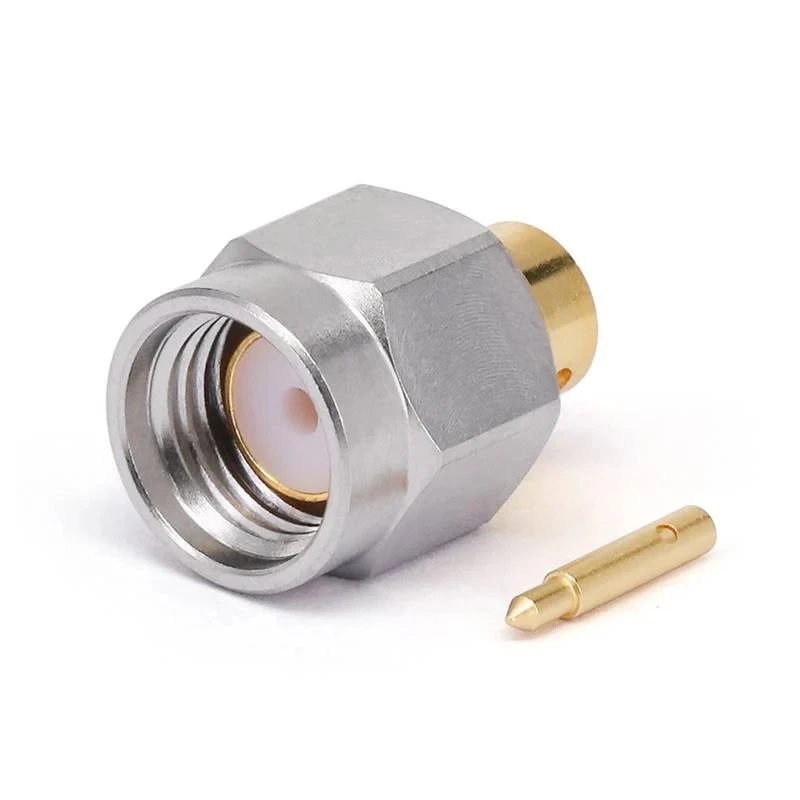

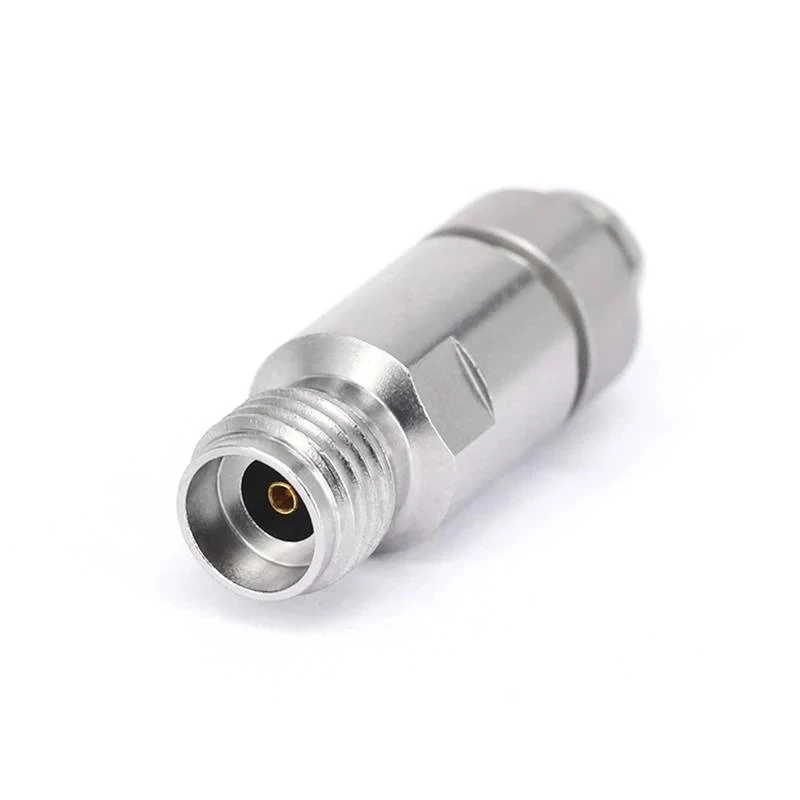

예를 들어, 통신 네트워크에서 동축 커넥터는 안테나를 기지국에 연결하는 데 사용됩니다. 이러한 구성 요소 간에 전송되는 고주파 신호는 최대한 순수해야 하며 동축 커넥터가 제공하는 차폐 기능이 이를 보장합니다. 동축 커넥터에 관심이 있으시면 당사를 확인해 보십시오.동축 커넥터페이지.

언급할 가치가 있는 또 다른 유형의 동축 커넥터는 종단 발사 커넥터입니다. 엔드-런치 커넥터는 PCB 가장자리에 장착되도록 특별히 설계되었습니다. 동축 케이블을 PCB에 연결하는 편리한 방법을 제공하며 공간이 제한된 응용 분야에 자주 사용됩니다. 이에 대한 자세한 내용은 당사에서 확인하실 수 있습니다.엔드런치 커넥터페이지.

이제 비동축 PCB 커넥터에 대해 이야기해 보겠습니다. 비동축 커넥터는 핀 헤더, 소켓, 보드-보드 커넥터 등 다양한 유형으로 제공됩니다. 동축 커넥터와 달리 차폐 구조가 동일하지 않습니다.

비동축 커넥터는 일반적으로 저주파 애플리케이션이나 비용이 중요한 요소에 사용됩니다. 예를 들어, 스마트폰, 태블릿과 같은 가전제품에서는 비동축 커넥터가 다양한 내부 구성 요소를 연결하는 데 일반적으로 사용됩니다. 이러한 장치에는 동축 커넥터가 제공하는 고성능 차폐가 항상 필요한 것은 아니므로 비동축 커넥터가 더 비용 효율적인 솔루션입니다.

동축 커넥터와 비동축 커넥터의 주요 차이점 중 하나는 임피던스 특성입니다. 동축 커넥터는 일반적으로 50 또는 75Ω의 특정 임피던스를 갖도록 설계되었으며 이는 고주파수에서 신호 무결성을 유지하는 데 중요합니다. 반면, 비동축 커넥터는 설계 및 용도에 따라 더 넓은 범위의 임피던스 값을 가질 수 있습니다.

설치 측면에서 동축 커넥터는 비동축 커넥터에 비해 설치가 조금 더 어려울 수 있습니다. 동축 커넥터는 적절한 전기 접촉 및 차폐를 보장하기 위해 정밀한 정렬 및 납땜 기술이 필요한 경우가 많습니다. 비동축 커넥터, 특히 단순한 핀 헤더와 소켓은 상대적으로 설치가 쉽고 PCB에 빠르게 부착할 수 있습니다.

고려해야 할 또 다른 측면은 내구성입니다. 동축 커넥터는 일반적으로 더 견고하며 더 높은 수준의 진동과 충격을 견딜 수 있습니다. 따라서 자동차 또는 산업 응용 분야와 같은 열악한 환경에서 사용하기에 적합합니다. 비동축 커넥터는 특히 가전제품에 사용되는 일부 소형 커넥터가 더 섬세할 수 있습니다.

신호 용량과 관련하여 동축 커넥터는 더 높은 데이터 속도와 주파수를 처리할 수 있습니다. 이는 차폐 기능과 신호 손실을 최소화하도록 설계된 방식 때문입니다. 비동축 커넥터는 일반적으로 지원할 수 있는 주파수와 데이터 속도 측면에서 제한됩니다.

이제 먼지 보호에 대해 이야기해 보겠습니다. 동축 커넥터를 사용하든 비동축 커넥터를 사용하든 먼지는 문제가 될 수 있습니다. 커넥터에 먼지가 쌓이면 전기 접촉 불량이 발생하거나 시간이 지남에 따라 커넥터가 손상될 수도 있습니다. 이것이 바로 우리가 제안하는 이유입니다.커넥터 더스트 캡먼지 및 기타 오염 물질로부터 커넥터를 보호합니다.

요약하면, 동축 및 비동축 PCB 커넥터 간의 선택은 여러 요인에 따라 달라집니다. 고주파 성능, 우수한 차폐가 필요하고 비용을 감당할 수 있는 경우 동축 커넥터를 사용하는 것이 좋습니다. 반면, 저주파 애플리케이션을 작업 중이거나 비용 효율적인 솔루션이 필요한 경우 비동축 커넥터가 더 나은 선택입니다.

PCB 커넥터 공급업체로서 당사는 귀하의 요구 사항을 충족할 수 있는 다양한 동축 및 비동축 커넥터를 보유하고 있습니다. 귀하가 소규모 전자 제품 애호가이든 대규모 제조업체이든 상관없이 우리는 귀하를 도와드릴 것입니다.

PCB 커넥터 구매에 관심이 있거나 귀하의 프로젝트에 어떤 유형의 커넥터가 적합한지에 대해 질문이 있는 경우 주저하지 말고 문의하세요. 우리는 귀하의 응용 분야에 가장 적합한 선택을 할 수 있도록 도와드립니다.
