동축 커넥터의 접촉 저항은 얼마입니까?

동축 커넥터의 경우 접촉 저항은 중요한 매개변수입니다. 동축 커넥터의 선도적인 공급업체로서 당사는 이 개념의 중요성과 전자 시스템의 성능에 미치는 영향을 이해하고 있습니다. 이 블로그에서는 접촉 저항이 무엇인지, 왜 중요한지, 동축 커넥터의 기능에 어떤 영향을 미치는지 살펴보겠습니다.

접촉 저항 이해

접촉 저항은 두 도체가 서로 접촉할 때 두 도체 사이의 경계면에서 발생하는 저항을 나타냅니다. 동축 커넥터의 경우 커넥터가 케이블이나 기타 결합 구성 요소와 접촉하는 지점에서 발생하는 저항입니다. 이 저항은 고정된 값이 아니며 도체의 재료 특성, 표면 마감, 접촉력, 오염 물질의 존재 등 여러 요인에 의해 영향을 받을 수 있습니다.

접촉 저항의 기본 원리는 두 개의 도체가 접촉할 때 실제 접촉 면적이 겉보기 면적보다 훨씬 작다는 사실로 설명할 수 있습니다. 이는 도체 표면의 미세한 불규칙성 때문입니다. 결과적으로 전류는 이러한 작은 접점을 통해 흘러야 하므로 저항이 증가합니다. 접촉 저항의 공식은 전류 경로의 수축과 관련 재료의 저항률을 기반으로 합니다.

접촉 저항에 영향을 미치는 요인

재료 특성

동축 커넥터의 재료 선택은 접촉 저항을 결정하는 데 중요한 역할을 합니다. 구리나 은과 같은 전도성이 높은 금속은 저항이 낮기 때문에 일반적으로 사용됩니다. 예를 들어, 구리는 저항률이 상대적으로 낮기 때문에 전류가 더 쉽게 흐를 수 있습니다. 그러나 이러한 금속의 표면은 시간이 지남에 따라, 특히 습기와 산소가 있는 경우 산화될 수 있습니다. 산화층은 모재 금속보다 전도성이 낮기 때문에 산화는 접촉 저항을 증가시킬 수 있습니다. 이 문제를 완화하기 위해 커넥터는 산화에 더 강한 금이나 니켈과 같은 재료로 도금되는 경우가 많습니다.

표면 마감

커넥터의 표면 마감도 접촉 저항에 영향을 미칩니다. 부드럽고 깨끗한 표면은 더 큰 유효 접촉 면적을 제공하여 저항을 감소시킵니다. 반면, 거친 표면은 접촉점이 적어 저항이 더 높습니다. 또한 표면 마감은 오염물질의 부착에 영향을 미칠 수 있습니다. 잘 마감된 표면은 먼지, 먼지 또는 접촉 저항을 증가시킬 수 있는 기타 입자가 갇힐 가능성이 적습니다.

접촉력

접촉 인터페이스에 가해지는 힘은 또 다른 중요한 요소입니다. 적절한 접촉력은 유효 접촉 면적을 증가시켜 양호한 전기 연결을 보장합니다. 접촉력이 너무 낮으면 도체가 완전히 접촉하지 않아 저항이 높아질 수 있습니다. 반대로 과도한 접촉력은 커넥터나 케이블을 손상시킬 수 있으며, 이는 접촉 저항에도 부정적인 영향을 미칠 수 있습니다. 따라서 안정적이고 낮은 저항 연결을 유지하려면 적절한 접촉력을 갖춘 커넥터를 설계하는 것이 필수적입니다.

오염물질

먼지, 기름, 습기 등의 오염 물질은 접촉 저항을 크게 증가시킬 수 있습니다. 이러한 물질은 절연체 역할을 하여 도체 사이의 원활한 전류 흐름을 방해할 수 있습니다. 예를 들어 접촉 표면의 얇은 오일 층은 저항을 증가시키는 장벽을 만들 수 있습니다. 오염을 방지하려면 커넥터를 올바르게 보관하고 취급해야 하며, 커넥터를 사용하지 않을 때는 보호 캡을 사용할 수 있습니다.

동축 커넥터에서 낮은 접촉 저항의 중요성

신호 무결성

고주파 애플리케이션에서는 신호 무결성을 유지하기 위해 낮은 접촉 저항이 필수적입니다. 동축 커넥터는 정확한 신호 전송이 중요한 통신, 항공우주, 테스트 및 측정과 같은 응용 분야에서 일반적으로 사용됩니다. 접촉 저항이 높으면 신호 감쇠, 왜곡 및 반사가 발생할 수 있습니다. 신호 감쇠는 커넥터를 통해 이동하는 동안 신호 강도가 손실되는 것을 의미합니다. 왜곡은 신호의 모양을 변경하여 데이터 전송 오류로 이어질 수 있습니다. 반사는 높은 접촉 저항으로 인한 임피던스 불일치로 인해 신호의 일부가 반사될 때 발생합니다.

전력 효율성

전력 처리 애플리케이션에서는 전력 손실을 최소화하기 위해 낮은 접촉 저항이 필요합니다. 저항이 높은 커넥터를 통해 전류가 흐르면 전기 에너지의 일부가 열로 변환됩니다. 이는 전력을 낭비할 뿐만 아니라 커넥터가 과열되어 시스템의 커넥터와 기타 구성 요소가 손상될 수도 있습니다. 접촉 저항을 줄임으로써 시스템의 전력 효율을 향상시키고 구성 요소의 수명을 연장할 수 있습니다.

시스템 신뢰성

낮은 접촉 저항은 시스템의 전반적인 신뢰성에 기여합니다. 안정적이고 접촉 저항이 낮은 커넥터는 간헐적인 연결이나 오류가 발생할 가능성이 적습니다. 군용 및 의료 기기와 같은 중요한 애플리케이션에서는 시스템 신뢰성이 가장 중요합니다. 단일 커넥터 오류로 인해 시스템 오작동이 발생하여 심각한 결과를 초래할 수 있습니다.

접촉 저항 측정

동축 커넥터의 접촉 저항을 측정하는 방법에는 여러 가지가 있습니다. 일반적인 방법 중 하나는 4점 프로브 기술입니다. 이 방법에서는 두 개의 외부 프로브를 사용하여 커넥터를 통해 알려진 전류를 적용하고, 두 개의 내부 프로브를 사용하여 접촉 인터페이스의 전압 강하를 측정합니다. 옴의 법칙(V = IR)을 사용하여 접촉 저항을 계산할 수 있습니다. 또 다른 방법은 2점 프로브 기술로, 이는 더 간단하지만 측정 시 테스트 리드의 저항을 포함하므로 정확도가 떨어집니다.

동축 커넥터 솔루션

동축 커넥터 공급업체로서 당사는 접촉 저항을 최소화하도록 설계된 다양한 제품을 제공합니다. 당사의 커넥터는 전도성이 뛰어난 고품질 재료로 만들어졌으며 부식 방지 마감 처리로 도금되어 장기적인 성능을 보장합니다. 우리는 부드럽고 깨끗한 표면을 얻기 위해 고급 제조 공정을 사용하여 커넥터의 표면 마감에 세심한 주의를 기울입니다. 당사의 엔지니어링 팀은 최적의 접촉력을 제공하여 안정적이고 저항이 낮은 연결을 보장하도록 커넥터를 신중하게 설계합니다.

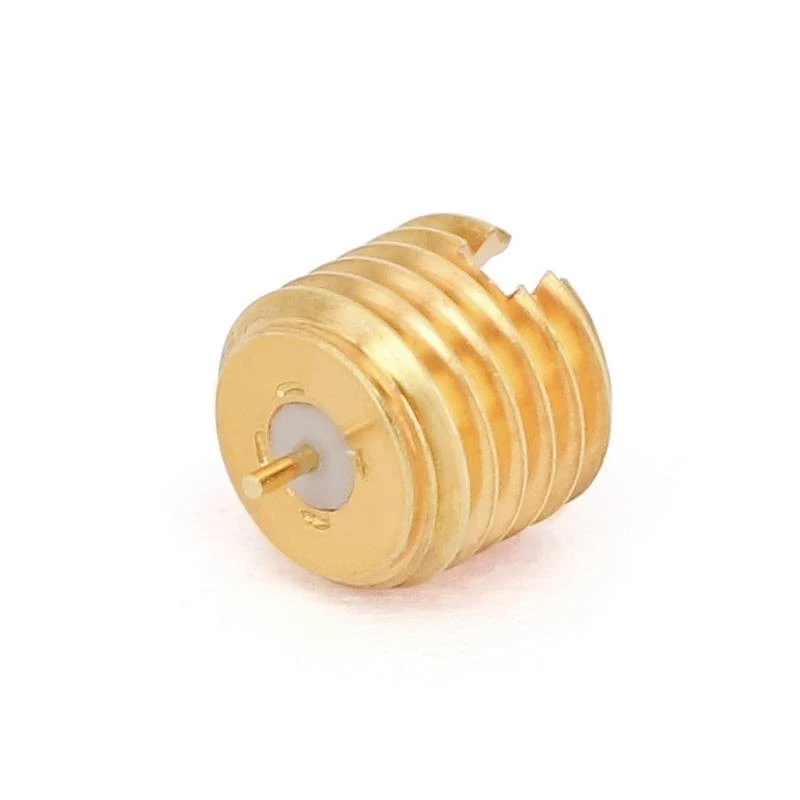

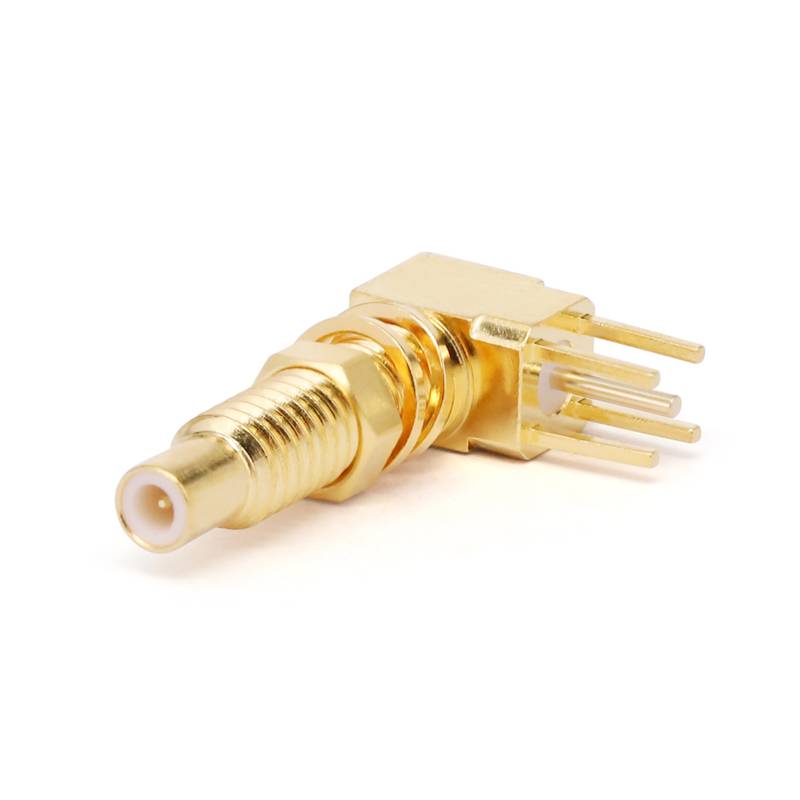

우리는 다음을 포함하여 다양한 유형의 동축 커넥터를 제공합니다.멀티 - 동축 커넥터,터미널 커넥터, 그리고PCB 커넥터. 각 유형은 특정 애플리케이션에 맞게 맞춤화되어 접촉 저항 및 기타 전기 매개변수 측면에서 최고의 성능을 제공합니다.

결론

접촉 저항은 동축 커넥터 성능의 중요한 측면입니다. 접촉 저항에 영향을 미치는 요소와 이를 측정하는 방법을 이해하는 것은 전자 시스템의 올바른 기능을 보장하는 데 필수적입니다. 공급업체로서 우리는 접촉 저항이 낮은 고품질 동축 커넥터를 제공하기 위해 최선을 다하고 있습니다. 고주파 신호 전송 또는 전력 처리 응용 분야용 커넥터를 찾고 계시다면 당사 제품은 귀하의 요구 사항을 충족하도록 설계되었습니다.

동축 커넥터에 관심이 있거나 접촉 저항에 대해 질문이 있는 경우 자세한 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 적합한 커넥터를 선택하는 데 도움을 주고 가능한 최상의 솔루션을 제공할 준비가 되어 있습니다.

참고자료

• Inder Bahl, Prakash Bhartia 및 Amitabh Trivedi의 "RF 및 마이크로파 엔지니어링 핸드북".
• EJ Rymaszewski의 "커넥터: 기술 및 응용".
• 산업 연구 기관의 동축 커넥터 설계 및 성능에 관한 기술 논문.
