RF 부하는 RF 시스템의 효율에 어떤 영향을 미칩니 까?

이봐, 동료 RF 애호가! RF 하중 공급 업체로서, 나는 이러한 작은 구성 요소가 RF 시스템의 효율에 큰 영향을 줄 수있는 방법에 대해 많은 시간을 보냈습니다. 그래서이 주제를 파고 들고 함께 탐색합시다.

우선, RF 하중은 무엇입니까? 글쎄, 그들은 기본적으로 RF 전력을 흡수하는 장치입니다. 그것들을 RF 회로에서 "싱크"로 생각하십시오. 테스트 및 측정에서 신호 종단에 이르기까지 모든 종류의 응용 분야에서 사용됩니다. 그러나 그들은 RF 시스템의 효율에 어떤 영향을 미칩니 까?

RF가 충격 효율을로드하는 주요 방법 중 하나는 임피던스 매칭을 통한 것입니다. 이상적인 세상에서, RF 하중의 임피던스는 소스의 임피던스와 완벽하게 일치 할 것이다. 이런 일이 발생하면 최대 전력 전송이 발생합니다. 즉, RF 시스템은 소스에 대한 전력을 최소화하기 때문에 피크 효율로 작동 할 수 있습니다.

신호를 보내는 RF 앰프가 있다고 가정 해 봅시다. 부하 임피던스가 앰프의 출력 임피던스와 일치하지 않으면 전력의 일부가 다시 반사됩니다. 이 반영된 전력은 실제로 부하로 전달되는 전력의 양을 줄일뿐만 아니라 앰프에서 과열과 같은 문제를 일으킬 수 있습니다. 그것은 너무 좁은 파이프를 통해 물을 붓는 것과 같습니다. 당신은 약간의 역류와 비 효율성을 가질 것입니다.

고려해야 할 또 다른 요소는 RF 부하의 전력 처리 용량입니다. 전력의 양을 처리 할 수없는 부하를 사용하는 경우 가열됩니다. 그리고 가열되면 성능이 저하 될 수 있습니다. 이로 인해 RF 시스템의 전체 효율이 감소 할 수 있습니다. 예를 들어, 높은 전력 RF 송신기를 실행하고 훨씬 낮은 전력에 대한 부하가있는 경우 부하가 가열 될 때 임피던스 특성을 변경하기 시작할 수 있습니다. 이 임피던스 변경은 더 많은 전력 반사와 덜 효율적인 작동을 유발할 수 있습니다.

RF 하중의 주파수 응답도 중요합니다. RF 시스템은 종종 광범위한 주파수에 걸쳐 작동합니다. 양호한 RF 부하는 시스템의 작동 주파수 범위 내에서 평평한 주파수 응답을 가져야합니다. 부하 응답이 고르지 않으면 다른 주파수가 다르게 흡수 될 수 있습니다. 이로 인해 신호 왜곡과 효율이 감소 할 수 있습니다. 예를 들어, 무선 통신 시스템에서 RF로드가 통신 대역의 모든 주파수를 똑같이 잘 처리하지 않으면 신호의 일부가 손실되거나 왜곡되어 덜 효율적인 전송이 발생할 수 있습니다.

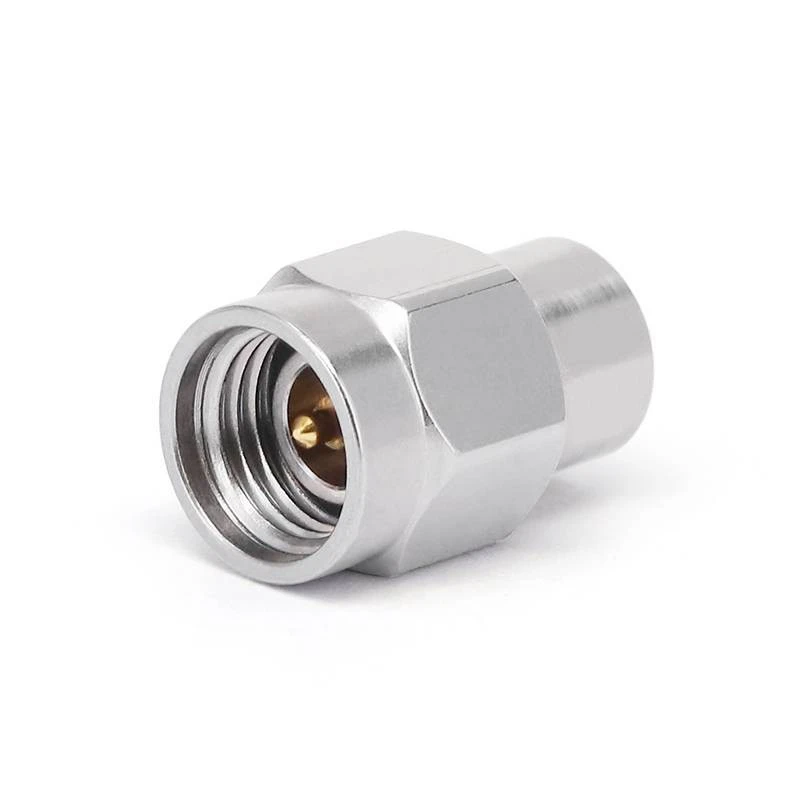

이제 다양한 유형의 RF 부하와 효율에 영향을 줄 수있는 방법에 대해 이야기합시다. 일반적인 유형은입니다커넥터로드. 이들은 다른 RF 구성 요소에 쉽게 연결되도록 설계되었습니다. 빠르고 신뢰할 수있는 부하가 필요한 응용 프로그램에 적합합니다. 커넥터 하중은 효율성에 큰 영향을 줄 수 있습니다. 고품질 커넥터로드는 탁월한 임피던스 일치 및 삽입 손실이 낮습니다. 삽입 손실은 부하가 RF 회로에 삽입 될 때 손실되는 전력의 양입니다. 삽입 손실이 낮을수록 시스템이 더 효율적일 것입니다.

고정 및 가변 RF 하중도 있습니다. 고정 하중에는 설정 임피던스 값이 있으며 가변 하중을 사용하면 임피던스를 조정할 수 있습니다. 가변 하중은 미세 해야하는 상황에서 매우 유용 할 수 있습니다. RF 시스템을 최대한 활용하기 위해 조정하십시오. 예를 들어, RF 제품의 테스트 단계에서 부하 임피던스를 변경하여 시스템이 다른 조건에서 어떻게 수행되는지 확인할 수 있습니다. 최적의 부하 임피던스를 찾으면 시스템의 전반적인 효율성을 향상시킬 수 있습니다.

기술적 측면 외에도 RF 부하 제조의 품질은 효율성에도 역할을합니다. 우물 - RF 부하가 더 안정적이고 신뢰할 수 있습니다. 재료와 건축이 향상되므로 시간이 지남에 따라 임피던스 드리프트와 같은 문제를 경험할 가능성이 적습니다. 저렴하고 낮은 품질의 부하는 처음에는 좋은 일처럼 보일 수 있지만 효율성과 잠재적 시스템 장애가 감소하여 장기적으로 더 많은 비용이들 수 있습니다.

그렇다면 RF 하중을 사용할 때 RF 시스템이 가능한 한 효율적인지 어떻게 보장 할 수 있습니까? 먼저, 당신의 연구를 수행하십시오. 전력 수준, 주파수 범위 및 임피던스 특성을 포함하여 RF 시스템의 요구 사항을 이해해야합니다. 그런 다음 올바른 유형의 RF로드를 선택하십시오. 응용 프로그램을 위해 특별히 설계된 하중을 찾으십시오.

설치와 관련하여 제조업체의 지침을주의 깊게 따르십시오. 부적절한 설치는 전기 접촉이 열악한 문제로 이어져 삽입 손실을 증가시키고 효율성을 줄일 수 있습니다. 또한 RF 부하의 성능을 정기적으로 모니터링하십시오. 과열 징후, 임피던스 변경 또는 기타 문제를 확인하십시오. 문제가 발생하면 시스템 효율성의 추가 저하를 방지하기 위해 문제를 신속하게 해결하십시오.

RF 부하의 공급 업체로서 저는 항상 올바른 선택을하도록 도와 드리겠습니다. 소규모 RF 애호가이든 대규모 산업 사용자이든, RF 시스템의 효율성을 극대화하도록 설계된 고품질 RF 하중을 제공 할 수 있습니다. 제품에 대해 더 많이 배우고 싶거나 RF 부하가 시스템에 어떤 영향을 줄 수 있는지에 대한 질문이 있으시면 주저하지 마십시오. 우리는 귀하의 특정 요구에 대한 자세한 토론을 할 수 있으며 귀하에게 가장 적합한 솔루션을 찾을 수 있습니다.

결론적으로, RF 부하는 RF 시스템의 효율에 큰 영향을 미칩니다. 임피던스 매칭 및 전력 처리에서 주파수 응답 및 제조 품질에 이르기까지 RF 부하의 모든 측면은 RF 시스템의 작동 방식에 영향을 줄 수 있습니다. 올바른 RF 하중을 선택하고 적절한 관리를 통해 RF 시스템이 피크 효율로 실행되도록 할 수 있습니다. 따라서 RF 부하 시장에 있다면 외침을주십시오. RF 시스템을 다음 단계로 끌어 올릴 준비가되었습니다.

참조

• 전자 레인지 엔지니어링, David M. Pozar
• RF 회로 설계, Chris Bowick
