RF 애플리케이션의 커패시터와 RF 부하는 어떻게 비교됩니까?

무선 주파수(RF) 애플리케이션의 동적 영역에서 RF 부하와 커패시터 사이의 선택은 전자 시스템의 성능과 효율성에 큰 영향을 미칠 수 있는 중요한 결정입니다. 신뢰할 수 있는 RF 부하 공급업체로서 저는 이 분야의 엔지니어와 설계자가 직면한 다양한 요구 사항과 과제를 직접 목격했습니다. 이 블로그 게시물에서는 RF 부하 및 커패시터의 복잡성을 자세히 살펴보고 그 특성, 애플리케이션 및 성능을 비교하여 RF 프로젝트에 대한 정보에 근거한 결정을 내리는 데 도움을 드리겠습니다.

RF 부하 및 커패시터 이해

비교를 시작하기 전에 먼저 RF 부하와 커패시터에 대한 명확한 이해를 확립해 보겠습니다.

RF 부하

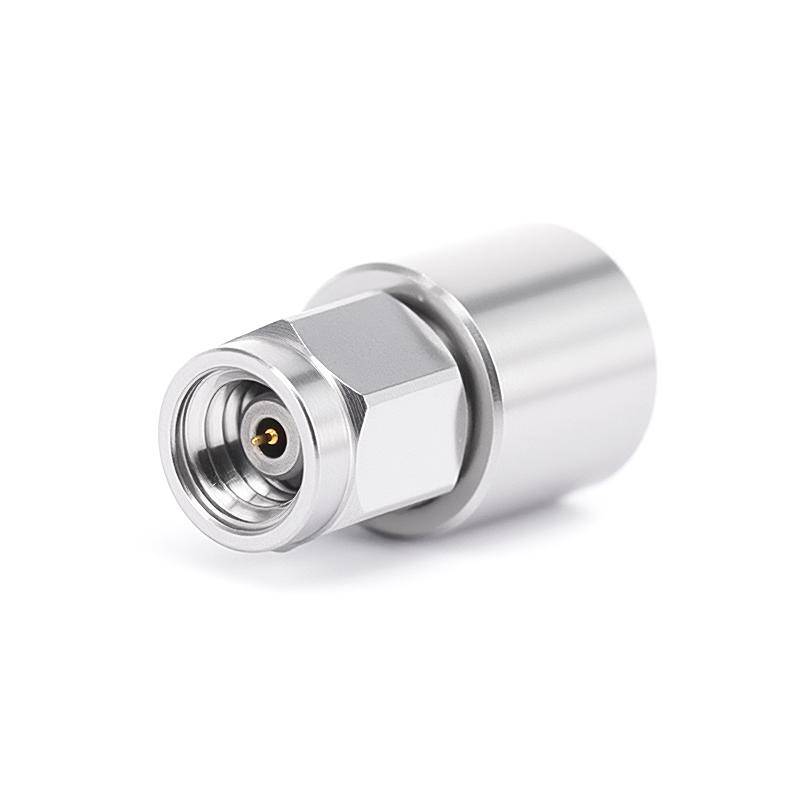

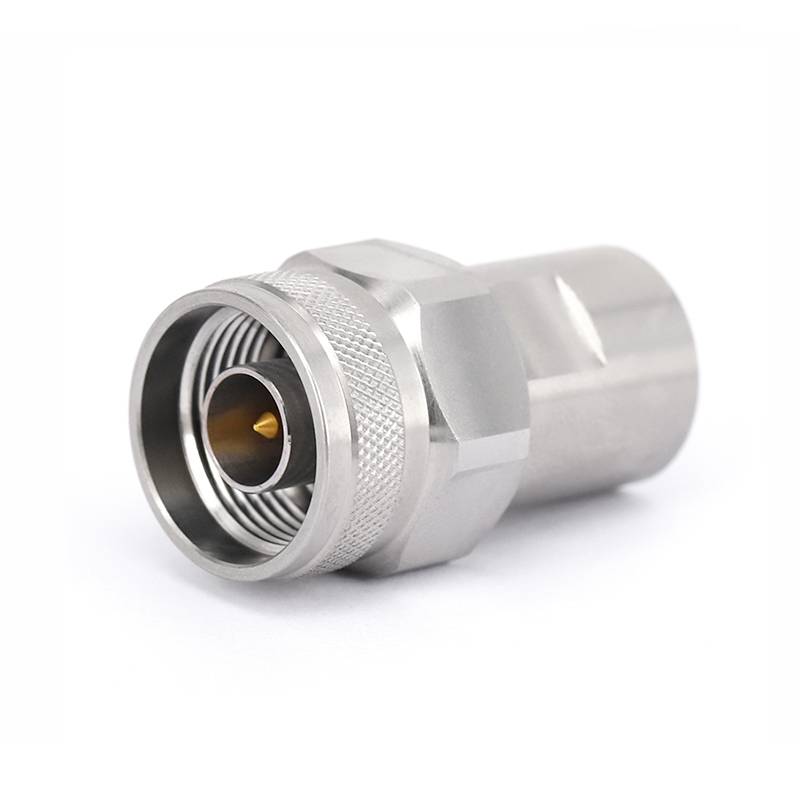

RF 부하는 RF 에너지를 흡수하고 RF 회로에 대한 종단을 제공하도록 설계된 수동 구성 요소입니다. 일반적으로 실제 조건을 시뮬레이션하고, RF 장비를 테스트하고, 적절한 임피던스 매칭을 보장하는 데 사용됩니다. RF 부하는 고정 부하, 가변 부하, 정밀 부하 등 다양한 유형으로 제공되며 각각은 특정 애플리케이션과 주파수 범위에 맞춰 조정됩니다. 예를 들어,GPO RF 로드일반적으로 고주파 응용 분야에 사용됩니다.1.0mm RF 부하초고주파 애플리케이션에 적합합니다.N RF 부하다용성과 신뢰성으로 인해 범용 RF 애플리케이션에 널리 사용됩니다.

커패시터

반면에 커패시터는 전기장에서 전기 에너지를 저장하고 방출하는 수동 부품입니다. 필터링, 커플링, 바이패스, 튜닝 등 광범위한 RF 애플리케이션에 사용됩니다. 커패시터는 세라믹, 운모, 필름, 전해 커패시터 등 다양한 유형으로 제공되며 각각 고유한 특성과 성능 매개변수를 갖습니다. RF 애플리케이션에서는 높은 정전용량 밀도, 낮은 ESR(등가 직렬 저항) 및 뛰어난 고주파 성능으로 인해 세라믹 커패시터가 선호되는 경우가 많습니다.

RF 부하 및 커패시터 비교

이제 RF 부하와 커패시터에 대한 기본적인 이해를 마쳤으므로 몇 가지 주요 측면에서 이를 비교해 보겠습니다.

임피던스 매칭

RF 부하의 주요 기능 중 하나는 RF 소스 또는 전송선에 정확한 임피던스 일치를 제공하는 것입니다. 이는 신호 반사를 최소화하고 최대 전력 전송을 보장하는 데 중요합니다. RF 부하는 RF 시스템의 특성 임피던스와 일치하는 특정 임피던스 값(일반적으로 50옴 또는 75옴)을 갖도록 설계되었습니다. 대조적으로, 커패시터는 주로 임피던스 매칭에 사용되지 않습니다. 회로의 임피던스에 어느 정도 영향을 미칠 수 있지만 주요 기능은 전기 에너지를 저장하고 방출하는 것입니다.

전력 처리

RF 부하는 성능의 심각한 저하 없이 높은 수준의 RF 전력을 처리하도록 설계되었습니다. 일반적으로 애플리케이션에 따라 수 밀리와트에서 수 킬로와트까지 특정 전력 수준으로 평가됩니다. 반면에 커패시터는 전력 처리 능력이 제한되어 있습니다. 일반적으로 전력 레벨이 상대적으로 낮은 필터링 및 커플링과 같은 저전력 애플리케이션에 사용됩니다.

주파수 응답

RF 부하는 수 킬로헤르츠에서 수 기가헤르츠까지 광범위한 주파수에서 작동하도록 설계되었습니다. 이는 평탄한 주파수 응답에 최적화되어 있습니다. 즉, 전체 주파수 범위에 걸쳐 일관된 임피던스와 전력 흡수를 제공합니다. 반면에 커패시터는 주파수 응답이 제한되어 있습니다. 정전 용량 값과 성능은 주파수, 특히 고주파수에 따라 크게 달라질 수 있습니다. 이로 인해 넓은 주파수 범위가 필요한 애플리케이션에는 적합하지 않습니다.

신호 감쇠

RF 부하는 RF 에너지를 흡수하고 신호 감쇠를 제공하는 데 사용됩니다. 이는 RF 전력을 열로 발산하여 RF 신호의 진폭을 줄이도록 설계되었습니다. 반면에 커패시터는 상당한 신호 감쇠를 제공하지 않습니다. 주로 필터링 및 커플링에 사용되며, 목표는 특정 주파수를 통과시키고 다른 주파수는 차단하는 것입니다.

응용

RF 부하는 일반적으로 RF 테스트, 교정, 측정을 포함한 다양한 RF 애플리케이션에 사용됩니다. 또한 RF 전력 증폭기, 안테나 및 전송 라인에서 종단을 제공하고 적절한 임피던스 매칭을 보장하는 데 사용됩니다. 반면에 커패시터는 필터링, 커플링, 바이패스 및 튜닝을 포함한 광범위한 RF 애플리케이션에 사용됩니다. 또한 RF 신호의 주파수와 위상을 제어하기 위해 RF 발진기, 믹서 및 증폭기에 사용됩니다.

RF 부하 및 커패시터의 장점과 단점

위의 비교를 바탕으로 RF 부하와 커패시터의 장점과 단점을 다음과 같이 요약할 수 있습니다.

RF 부하

• 장점:
  • 정확한 임피던스 매칭
  • 높은 파워 핸들링 능력
  • 넓은 주파수 응답
  • 신호 감쇠
  • RF 테스트 및 측정에 적합
• 단점:
  • 임피던스 매칭 및 신호 감쇠 제공으로 제한됨
  • 커패시터에 비해 높은 비용
  • 추가 냉각 조치가 필요할 수 있는 열이 발생합니다.

커패시터

• 장점:
  • 저렴한 비용
  • 작은 사이즈
  • 높은 정전용량 밀도
  • 필터링, 커플링, 바이패스 및 튜닝에 적합
• 단점:
  • 제한된 전력 처리 기능
  • 좁은 주파수 응답
  • 상당한 신호 감쇠를 제공하지 않습니다.

RF 애플리케이션에 적합한 구성 요소 선택

RF 애플리케이션을 위한 RF 부하와 커패시터 중에서 선택할 때 프로젝트의 특정 요구 사항과 제약 조건을 고려하는 것이 중요합니다. 고려해야 할 몇 가지 요소는 다음과 같습니다.

임피던스 매칭

애플리케이션에 임피던스 매칭이 중요한 경우 RF 부하가 확실한 선택입니다. RF 소스 또는 전송 라인에 대한 정확한 임피던스 매칭을 제공하여 신호 반사를 최소화하고 최대 전력 전송을 보장합니다.

전력 처리

애플리케이션에 고전력 처리 기능이 필요한 경우 RF 부하가 더 나은 옵션입니다. 성능이 크게 저하되지 않고 높은 수준의 RF 전력을 처리하도록 설계되었습니다.

주파수 응답

애플리케이션에 넓은 주파수 응답이 필요한 경우 RF 부하가 더 적합합니다. 이는 평탄한 주파수 응답에 최적화되어 전체 주파수 범위에 걸쳐 일관된 임피던스와 전력 흡수를 제공합니다.

신호 감쇠

신호 감쇠가 필요한 경우 RF 부하가 확실한 선택입니다. 이는 RF 에너지를 흡수하고 신호 감쇠를 제공하여 RF 신호의 진폭을 줄이도록 설계되었습니다.

비용과 크기

비용과 크기가 중요한 요소라면 커패시터가 더 나은 선택일 수 있습니다. 일반적으로 RF 부하에 비해 가격이 저렴하고 크기도 작습니다.

결론

결론적으로, RF 부하와 커패시터는 모두 RF 애플리케이션의 필수 구성 요소이며 각각 고유한 특성과 성능 매개변수를 가지고 있습니다. RF 부하는 주로 임피던스 매칭, 전력 처리 및 신호 감쇠에 사용되는 반면 커패시터는 주로 필터링, 커플링, 바이패스 및 튜닝에 사용됩니다. RF 부하와 커패시터 중에서 선택할 때는 임피던스 매칭, 전력 처리, 주파수 응답, 신호 감쇠, 비용, 크기 등 프로젝트의 특정 요구 사항과 제약 조건을 고려하는 것이 중요합니다.

선도적인 RF 부하 공급업체로서 당사는 고객의 다양한 요구 사항을 충족하기 위해 광범위한 고품질 RF 부하를 제공합니다. 당사의 RF 부하는 최고 표준에 따라 설계 및 제조되어 안정적인 성능과 장기적인 내구성을 보장합니다. 질문이 있거나 귀하의 애플리케이션에 적합한 RF 부하를 선택하는 데 도움이 필요한 경우 주저하지 말고 당사에 문의하십시오. 우리는 귀하의 RF 부하 요구 사항을 지원하고 RF 프로젝트에서 최적의 성능을 달성할 수 있도록 도와드립니다.

참고자료

• 포자르, DM (2011). 마이크로파공학(4판). 와일리.
• 콜린, RE (2001). 마이크로파 공학 기초(제2판). 맥그로힐.
• Hayt, WH, & Kemmerly, JE(2001). 엔지니어링 회로 분석(6판). 맥그로힐.
