위상 잡음은 RF 시스템의 성능에 어떤 영향을 미치나요?

위상 잡음은 RF(무선 주파수) 시스템의 성능 평가에서 중요한 매개변수입니다. RF 증폭기의 선도적인 공급업체로서 우리는 위상 잡음이 이러한 시스템의 전반적인 기능과 효율성에 어떻게 큰 영향을 미칠 수 있는지 직접 목격했습니다. 이 블로그에서는 위상 잡음의 개념과 그 원인, 그리고 가장 중요하게 이것이 RF 시스템의 성능에 어떤 영향을 미치는지 자세히 살펴보겠습니다.

위상 잡음 이해

위상 잡음은 신호 위상의 단기 변동으로 정의됩니다. 이상적인 RF 신호에서는 위상이 시간이 지나도 일정하게 유지됩니다. 그러나 실제 시나리오에서는 다양한 요인으로 인해 신호 위상에 무작위 변화가 발생합니다. 이러한 변동은 일반적으로 주파수 영역에서 반송파 주파수 주변의 측파대로 표시됩니다.

수학적으로 위상 잡음은 위상 변동의 전력 스펙트럼 밀도(PSD)로 표현되는 경우가 많으며 일반적으로 dBc/Hz(헤르츠당 반송파에 상대적인 데시벨) 단위로 표시됩니다. 위상 노이즈 값이 낮을수록 신호가 더 안정적이라는 뜻이고, 값이 높을수록 위상 불안정성이 크다는 의미입니다.

위상 잡음의 원인

RF 시스템에는 여러 가지 위상 잡음 소스가 있습니다. 주요 소스 중 하나는 발진기입니다. 발진기는 반송파 주파수를 생성하는 데 사용되는 RF 시스템의 기본 구성 요소입니다. 그러나 능동 및 수동 부품의 열 잡음은 물론 기계적 진동 및 온도 변화로 인해 위상 잡음이 발생하기 쉽습니다.

위상 잡음의 또 다른 원인은 증폭기와 같은 RF 체인의 활성 구성 요소입니다. 증폭기는 트랜지스터의 비선형 동작을 통해 위상 잡음을 유발할 수 있습니다. 증폭기가 비선형 영역에서 작동할 때 위상 잡음의 원인이 되는 상호 변조 제품을 생성할 수 있습니다.

외부 요인도 위상 잡음에 영향을 줄 수 있습니다. 예를 들어 근처 전자 장치의 전자기 간섭(EMI)이나 전원 공급 장치 소음이 RF 신호에 결합되어 위상 변동을 일으킬 수 있습니다.

신호 품질에 미치는 영향

위상 잡음이 RF 시스템에 영향을 미치는 가장 중요한 방법 중 하나는 신호 품질을 저하시키는 것입니다. 통신 시스템에서 위상 잡음은 인접 채널 간섭을 일으킬 수 있습니다. 신호의 위상 잡음 측대역이 인접 채널의 주파수 대역으로 확장되면 해당 채널의 신호를 간섭할 수 있으며, 이로 인해 SNR(신호 대 잡음비)이 감소하고 BER(비트 오류율)이 증가할 수 있습니다.

레이더 시스템에서는 위상 잡음으로 인해 범위 분해능이 저하될 수 있습니다. 레이더 시스템은 전송 신호와 수신 신호 간의 위상차를 정확하게 측정하여 대상의 거리를 결정합니다. 위상 잡음으로 인해 이러한 위상 측정에 오류가 발생하여 대상 범위를 덜 정확하게 결정할 수 있습니다.

스펙트럼 순도에 미치는 영향

위상 잡음은 또한 RF 신호의 스펙트럼 순도에 직접적인 영향을 미칩니다. 높은 위상 잡음 신호에는 넓은 측파대가 있습니다. 이는 신호의 전력이 더 넓은 주파수 범위에 걸쳐 분산된다는 것을 의미합니다. 이는 FDM(주파수 분할 다중화) 시스템과 같이 협대역 신호가 필요한 응용 분야에서 문제가 될 수 있습니다.

FDM 시스템에서는 여러 신호가 서로 다른 주파수 대역에서 동시에 전송됩니다. 신호의 위상 잡음이 너무 높으면 측파대가 다른 신호의 주파수 대역과 겹쳐 간섭을 일으키고 전체 시스템 용량이 감소할 수 있습니다.

수신기 감도에 미치는 영향

수신기 감도는 수신기가 감지할 수 있는 최소 신호 강도를 결정하므로 RF 시스템에서 중요한 매개변수입니다. 위상 잡음은 잡음 플로어를 증가시켜 수신기 감도를 저하시킬 수 있습니다.

수신기에 있는 국부 발진기의 위상 잡음 측대역이 수신 신호와 혼합되면 추가적인 잡음 구성 요소가 생성될 수 있습니다. 이러한 잡음 구성 요소는 수신기에 이미 존재하는 열 잡음에 추가되어 전체 잡음 수준을 높이고 수신기가 약한 신호를 감지하는 능력을 감소시킵니다.

RF 증폭기 및 위상 잡음

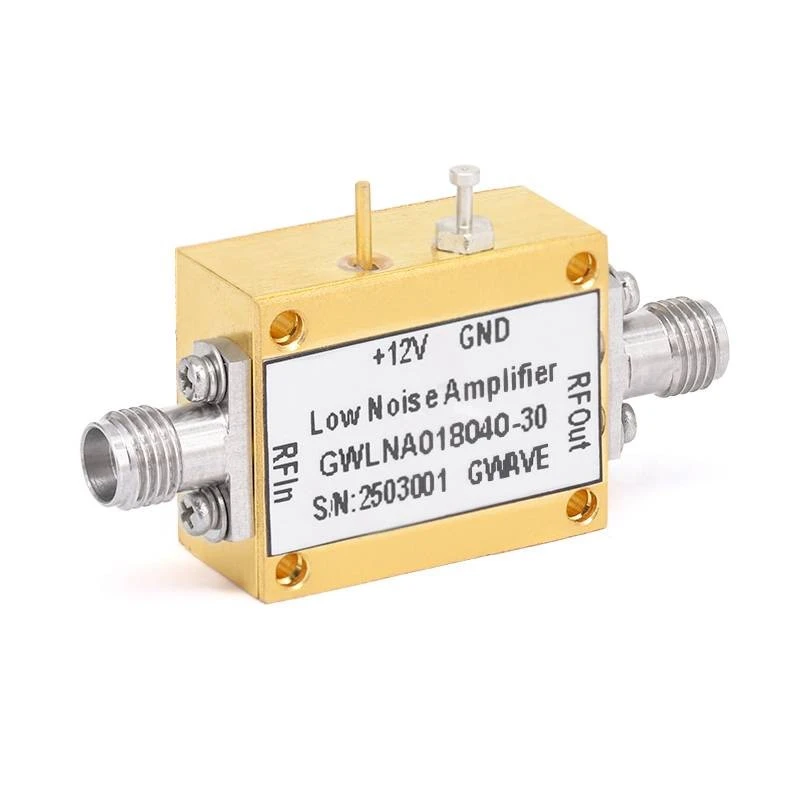

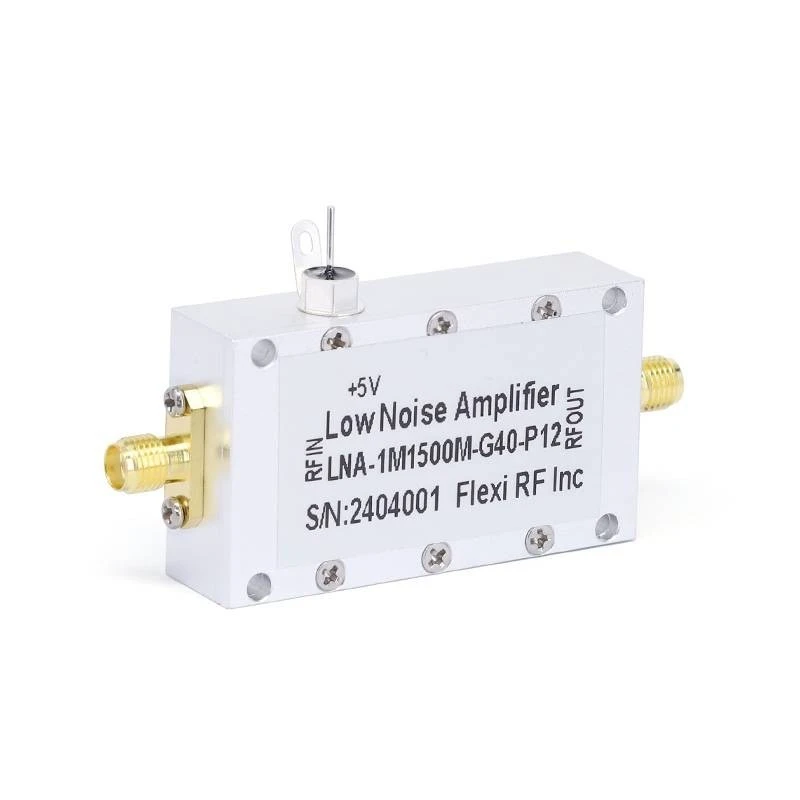

RF 증폭기 공급업체로서 당사는 제품의 위상 잡음을 최소화하는 것이 얼마나 중요한지 잘 알고 있습니다. 우리의90GHz 저잡음 증폭기,50GHz 저잡음 증폭기, 그리고18GHz 저잡음 증폭기위상 잡음을 줄이고 RF 시스템의 전반적인 성능을 향상시키는 고급 기술로 설계되었습니다.

우리는 고품질 부품과 최첨단 제조 공정을 사용하여 증폭기의 위상 잡음 특성이 낮은지 확인합니다. 우리 엔지니어들은 위상 잡음에 기여할 수 있는 비선형 효과를 최소화하기 위해 증폭기 회로를 신중하게 설계합니다. 또한, 앰프 성능에 대한 외부 간섭의 영향을 줄이기 위해 효과적인 차폐 및 필터링 기술을 구현합니다.

RF 시스템의 위상 잡음 완화

RF 시스템에서 위상 잡음의 영향을 완화하기 위해 사용할 수 있는 몇 가지 전략이 있습니다. 한 가지 접근 방식은 위상 잡음이 낮은 고품질 발진기를 사용하는 것입니다. 예를 들어, 수정 발진기는 뛰어난 위상 잡음 성능으로 알려져 있으며 낮은 위상 잡음이 중요한 응용 분야에 자주 사용됩니다.

또 다른 전략은 위상 고정 루프(PLL)를 사용하는 것입니다. PLL은 기준 신호에 고정하여 안정적인 출력 주파수를 생성하는 데 사용할 수 있습니다. 또한 고주파수 위상 변동을 필터링하여 발진기의 위상 잡음을 줄이는 데 사용할 수도 있습니다.

또한 적절한 회로 레이아웃과 접지 기술은 위상 잡음을 줄이는 데 도움이 될 수 있습니다. 신호 트레이스의 길이를 최소화하고 우수한 접지면을 제공함으로써 외부 간섭의 결합을 줄여 시스템의 위상 잡음을 줄일 수 있습니다.

결론

위상 잡음은 RF 시스템의 성능에 큰 영향을 미칠 수 있는 복잡하고 중요한 요소입니다. 이는 신호 품질을 저하시키고 스펙트럼 순도를 감소시키며 수신기 감도를 낮출 수 있습니다. RF 증폭기 공급업체로서 당사는 위상 잡음을 최소화하고 RF 시스템의 전반적인 성능을 향상시키는 제품을 제공하기 위해 최선을 다하고 있습니다.

위상 잡음이 낮은 고성능 RF 증폭기를 찾고 있다면 당사에 문의하여 특정 요구 사항에 대해 자세히 논의해 보시기 바랍니다. 당사의 전문가 팀은 귀하의 응용 분야에 적합한 증폭기를 선택하고 가능한 최상의 솔루션을 제공하는 데 도움을 드릴 준비가 되어 있습니다.

참고자료

1. 포자르, DM (2011). 마이크로파 공학. 와일리.
2. 라자비, B. (2011). RF 마이크로일렉트로닉스. 프렌티스 홀.
3. 이태훈(2004). CMOS 무선 주파수 집적 회로의 설계. 케임브리지 대학 출판부.
