특정 애플리케이션에 적합한 RF 순환기를 선택하는 방법은 무엇입니까?

무선 주파수(RF) 시스템의 경우 최적의 성능과 효율성을 보장하려면 올바른 RF 순환기를 선택하는 것이 중요합니다. 저는 RF 순환기의 평판 좋은 공급업체로서 이러한 의사 결정 과정과 관련된 복잡성을 이해합니다. 이 블로그 게시물에서는 특정 애플리케이션에 맞는 RF 서큘레이터를 선택할 때 고려해야 할 주요 요소를 안내해 드리겠습니다.

RF 순환기 이해

선택 과정을 살펴보기 전에 RF 순환기가 무엇인지, 어떻게 작동하는지 기본적으로 이해하는 것이 중요합니다. RF 순환기는 RF 신호가 일반적으로 원형 패턴으로 특정 방향으로 흐르도록 하는 수동형, 비가역 3 또는 4포트 장치입니다. 이는 한 포트로 들어오는 신호가 미리 정의된 순서에 따라 다음 포트를 통해 나가는 것을 의미합니다.

RF 순환기의 비가역적 특성이 RF 시스템에서 그 가치를 높이는 이유입니다. 시스템의 다양한 부분을 분리하고 반사된 신호로부터 민감한 구성 요소를 보호하며 전체 시스템 성능을 향상시키는 데 사용할 수 있습니다. 예를 들어, 송신기-수신기 시스템에서는 RF 순환기를 사용하여 송신 신호와 수신 신호를 분리하여 간섭을 방지하고 신호 품질을 향상시킬 수 있습니다.

고려해야 할 주요 요소

이제 RF 순환기에 대한 기본적인 이해를 마쳤으므로 특정 응용 분야에 적합한 순환기를 선택할 때 고려해야 할 주요 요소를 살펴보겠습니다.

주파수 범위

고려해야 할 첫 번째이자 가장 중요한 요소는 RF 순환기의 주파수 범위입니다. 다양한 애플리케이션에는 다양한 주파수 범위가 필요하므로 원하는 주파수 대역 내에서 작동할 수 있는 순환기를 선택하는 것이 중요합니다. 예를 들어, 마이크로파 통신 시스템에서 작업하는 경우 마이크로파 주파수에서 작동할 수 있는 순환기가 필요합니다.

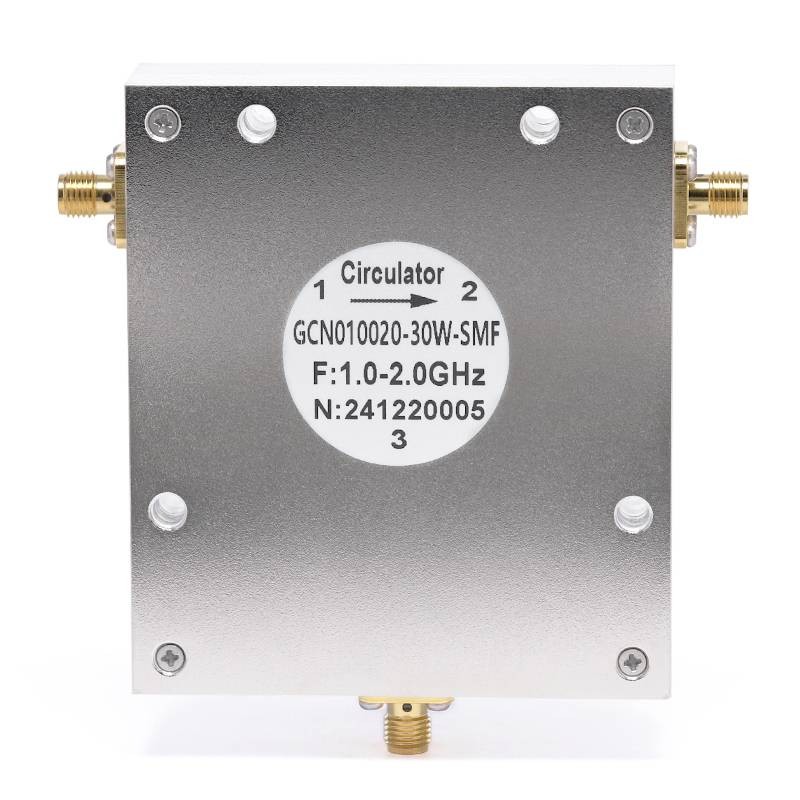

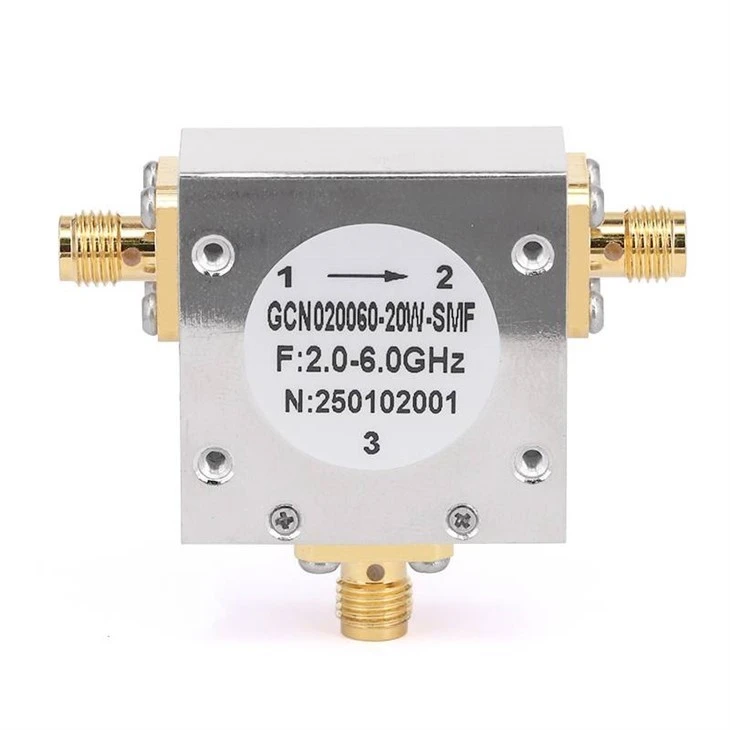

공급업체로서 당사는 다양한 애플리케이션의 요구 사항을 충족하기 위해 다양한 주파수 범위를 갖춘 광범위한 RF 순환기를 제공합니다. 예를 들어, 우리의26.5GHz RF 동축 순환기고주파 애플리케이션용으로 설계되었으며,40GHz RF 동축 순환기더 높은 주파수 요구 사항에도 적합합니다. 우리는 또한6GHz RF 동축 순환기저주파 응용 분야의 경우.

전력 처리

고려해야 할 또 다른 중요한 요소는 RF 순환기의 전력 처리 기능입니다. 서큘레이터의 전력 처리 용량은 심각한 성능 저하 없이 처리할 수 있는 최대 전력량을 나타냅니다. 안정적인 작동을 보장하려면 특정 애플리케이션의 전력 수준을 처리할 수 있는 순환기를 선택하는 것이 중요합니다.

전력 처리를 기반으로 순환기를 선택할 때 시스템의 평균 전력과 최대 전력 요구 사항을 모두 고려하는 것이 중요합니다. 레이더 시스템이나 고전력 송신기와 같은 고전력 애플리케이션의 경우 전력 처리 용량이 높은 순환기가 필요합니다. 당사의 RF 순환기는 다양한 전력 요구 사항을 수용할 수 있도록 다양한 전력 등급으로 제공됩니다.

삽입 손실

삽입 손실은 RF 순환기를 선택할 때 고려해야 할 또 다른 중요한 매개변수입니다. 삽입 손실은 RF 신호가 순환기를 통과할 때 손실되는 전력량을 나타냅니다. 삽입 손실이 낮을수록 서큘레이터에서 낭비되는 전력이 적어 성능이 향상된다는 의미입니다.

일반적으로 삽입 손실은 데시벨(dB) 단위로 측정되며, dB 값이 낮을수록 손실이 적은 것을 의미합니다. 서큘레이터를 선택할 때, 전력 손실을 최소화하고 전체 시스템 효율성을 향상시키기 위해 삽입 손실이 낮은 서큘레이터를 선택하는 것이 중요합니다. 당사의 RF 순환기는 삽입 손실이 낮도록 설계되어 애플리케이션에서 최적의 성능을 보장합니다.

격리

절연은 입력 포트와 출력 포트를 절연하는 순환기의 능력을 측정하는 또 다른 중요한 매개변수입니다. 높은 격리 값은 순환기가 포트 간 신호 누출을 효과적으로 방지하여 간섭을 줄이고 신호 품질을 향상시킬 수 있음을 나타냅니다.

격리는 데시벨(dB) 단위로도 측정되며, dB 값이 높을수록 격리가 더 우수함을 나타냅니다. 서큘레이터를 선택할 때 안정적인 작동을 보장하고 시스템의 간섭을 최소화하려면 절연 값이 높은 서큘레이터를 선택하는 것이 중요합니다. 당사의 RF 순환기는 높은 절연성을 갖도록 설계되어 다양한 애플리케이션에서 탁월한 성능을 제공합니다.

VSWR(전압 정상파 비율)

VSWR은 RF 순환기가 연결된 구성 요소의 임피던스와 얼마나 잘 일치하는지를 측정한 것입니다. 낮은 VSWR 값은 우수한 임피던스 일치를 나타냅니다. 즉, 순환기에서 다시 반사되는 전력이 적어 성능과 효율성이 향상된다는 의미입니다.

VSWR은 일반적으로 1.2:1 또는 1.5:1과 같은 비율로 표현됩니다. 비율이 낮을수록 임피던스 일치가 더 우수함을 나타냅니다. 순환기를 선택할 때 최적의 성능을 보장하고 시스템의 전력 손실을 최소화하려면 VSWR 값이 낮은 것을 선택하는 것이 중요합니다. 당사의 RF 순환기는 낮은 VSWR을 갖도록 설계되어 우수한 임피던스 정합과 탁월한 성능을 제공합니다.

크기 및 폼 팩터

RF 순환기의 크기와 폼 팩터도 중요한 고려 사항이며, 특히 공간이 제한된 응용 분야에서는 더욱 그렇습니다. 다양한 애플리케이션에는 다양한 크기와 순환기의 폼 팩터가 필요할 수 있으므로 시스템에 적합한 것을 선택하는 것이 중요합니다.

공급업체로서 당사는 다양한 애플리케이션의 요구 사항을 충족하기 위해 다양한 크기와 폼 팩터를 갖춘 다양한 RF 순환기를 제공합니다. 휴대용 장치용 소형 순환기 또는 고전력 시스템용 대형 순환기 필요 여부에 관계없이 당사는 귀하에게 적합한 솔루션을 제공합니다.

애플리케이션별 고려 사항

위에서 언급한 일반적인 요소 외에도 RF 순환기를 선택할 때 고려해야 할 몇 가지 애플리케이션별 고려 사항도 있습니다.

통신 시스템

셀룰러 네트워크 또는 위성 통신 시스템과 같은 통신 시스템에서 RF 순환기는 송신 신호와 수신 신호를 분리하는 데 사용됩니다. 통신 시스템용 서큘레이터를 선택할 때 안정적인 작동과 고품질 통신을 보장하려면 주파수 범위, 삽입 손실, 절연, VSWR 등의 요소를 고려하는 것이 중요합니다.

레이더 시스템

레이더 시스템에는 높은 전력 레벨을 처리하고 고주파수에서 작동할 수 있는 RF 순환기가 필요합니다. 레이더 시스템용 서큘레이터를 선택할 때 정확한 감지와 안정적인 작동을 보장하려면 높은 전력 처리 용량, 낮은 삽입 손실, 높은 절연성, 낮은 VSWR을 갖춘 서큘레이터를 선택하는 것이 중요합니다.

테스트 및 측정 장비

테스트 및 측정 장비에서 RF 순환기는 다양한 구성 요소와 테스트 포트 간에 신호를 라우팅하는 데 사용됩니다. 테스트 및 측정 장비용 서큘레이터를 선택할 때 정확한 측정과 안정적인 작동을 보장하려면 주파수 범위, 삽입 손실, 절연, VSWR 등의 요소를 고려하는 것이 중요합니다.

결론

특정 애플리케이션에 적합한 RF 순환기를 선택하는 것은 시스템의 성능과 효율성에 큰 영향을 미칠 수 있는 중요한 결정입니다. 주파수 범위, 전력 처리, 삽입 손실, 절연, VSWR, 크기, 폼 팩터는 물론 애플리케이션별 요구 사항 등의 요소를 고려하여 필요에 가장 적합한 서큘레이터를 선택할 수 있습니다.

RF 서큘레이터 공급업체로서 당사는 고객의 요구를 충족하는 고품질 제품을 제공하기 위해 최선을 다하고 있습니다. 당사의 RF 순환기는 주파수 범위, 전력 처리, 삽입 손실, 절연, VSWR 및 크기 측면에서 탁월한 성능을 갖도록 설계되었습니다. 귀하의 응용 분야에 적합한 RF 순환기를 찾고 계시다면 당사에 연락하여 귀하의 요구 사항에 대해 논의하고 당사의 제품 제안을 살펴보시기 바랍니다. 우리는 귀하의 RF 시스템을 위한 완벽한 솔루션을 찾기 위해 귀하와 협력하기를 기대합니다.

참고자료

• 포자르, DM (2011). 마이크로파공학(4판). 와일리.
• 콜린, RE (2001). 마이크로파 공학 기초(제2판). 와일리.
• Matthaei, GL, Young, L., & Jones, EMT(1964). 마이크로파 필터, 임피던스 정합 네트워크 및 결합 구조. 맥그로힐.
