올바른 RF로드를 선택하는 방법은 무엇입니까?

라디오 주파수 (RF) 기술의 세계와 관련하여 올바른 RF 부하를 선택하는 것은 RF 시스템의 성능과 신뢰성에 크게 영향을 줄 수있는 중요한 결정입니다. 신뢰할 수있는 RF로드 공급 업체로서 저는이 선택 과정과 관련된 복잡성을 이해합니다. 이 블로그 게시물에서는 정보에 입각 한 선택을하는 데 도움이되는 몇 가지 주요 고려 사항을 공유하겠습니다.

RF 하중 이해

선택 과정을 탐구하기 전에 RF 부하와 그 기능을 기본적으로 이해하는 것이 필수적입니다. RF 하중은 RF 전력을 흡수하도록 설계된 수동 장치입니다. RF 및 전자 레인지 시스템에서 테스트, 캘리브레이션 및 매칭을 포함하여 광범위한 응용 분야에서 사용됩니다. RF 부하의 주요 목적은 알려진 임피던스를 제공하고 시스템에 다시 반사하지 않고 RF 에너지를 소산하는 것입니다.

RF로드를 선택할 때 고려해야 할 주요 요인

파워 취급 용량

고려해야 할 가장 중요한 요소 중 하나는 RF 부하의 전력 처리 용량입니다. 이것은 과열되거나 손상을 입지 않고 부하가 안전하게 사라질 수있는 RF 전력의 양에 의해 결정됩니다. 애플리케이션에서 예상되는 최대 전력 수준을 초과하는 전력 등급의 부하를 선택하는 것이 중요합니다. 이를 통해 부하가 일시적 전력 스파이크를 처리 할 수 있고 안전 한 마진을 제공 할 수 있습니다. 예를 들어, 시스템이 일반적으로 100 와트에서 작동하는 경우 150 와트 이상의 전력 등급의 RF 부하를 선택하는 것이 좋습니다.

주파수 범위

RF 부하의 주파수 범위는 또 다른 중요한 고려 사항입니다. 다른 응용 프로그램은 다른 주파수에서 작동하며, 부하는 전체 주파수 범위에 걸쳐 일관된 임피던스를 제공 할 수 있어야합니다. RF로드를 선택할 때 지정된 주파수 범위가 시스템의 작동 주파수와 일치하거나 초과하는지 확인하십시오. 예를 들어, 응용 프로그램이 2-4GHz 주파수 대역에서 작동하는 경우이 범위 내에서 최적으로 수행하도록 설계된 RF로드를 선택하십시오.

임피던스

임피던스 매칭은 RF 시스템의 효율적인 전력 전송에 필수적입니다. RF 하중의 임피던스는 소스의 임피던스와 다른 시스템의 임피던스와 일치해야합니다. RF 시스템에서 가장 일반적인 임피던스 값은 50 옴이지만 75 옴과 같은 다른 값도 특정 응용 분야에서도 사용됩니다. 시스템에 적절한 임피던스 값이있는 RF로드를 선택하십시오. 일치하지 않는 임피던스는 신호 반사로 이어질 수 있으며, 이는 시스템의 성능을 저하시키고 구성 요소에 손상을 줄 수 있습니다.

VSWR (전압 정장 파도 비율)

VSWR은 RF로드가 시스템의 임피던스와 얼마나 잘 일치하는지 측정합니다. 낮은 VSWR은 좋은 임피던스 일치를 나타내고, 높은 VSWR은 상당한 반사가 있음을 의미합니다. RF로드를 선택할 때는 일반적으로 1.2 : 1보다 낮은 VSWR 값을 찾으십시오. VSWR이 낮을수록 더 효율적인 전력 전달을 보장하고 신호 왜곡 위험을 줄입니다.

RF 부하의 유형

고유 한 특성과 응용 프로그램을 갖춘 여러 유형의 RF 부하가 있습니다. 몇 가지 일반적인 유형은 다음과 같습니다.

• 종료: 이들은 전송 라인을 종료하고 신호 반사를 방지하는 데 사용되는 단순한 단일 - 포트 RF 하중입니다. 다양한 전력 등급 및 임피던스 값으로 제공됩니다.
• 더미로드: 더미 하중은 테스트 및 교정 중 실제 세계 장치의 하중을 시뮬레이션하는 데 사용됩니다. 그들은 높은 전력 수준을 처리 할 수 있으며 종종 고성능 RF 시스템에서 사용됩니다.

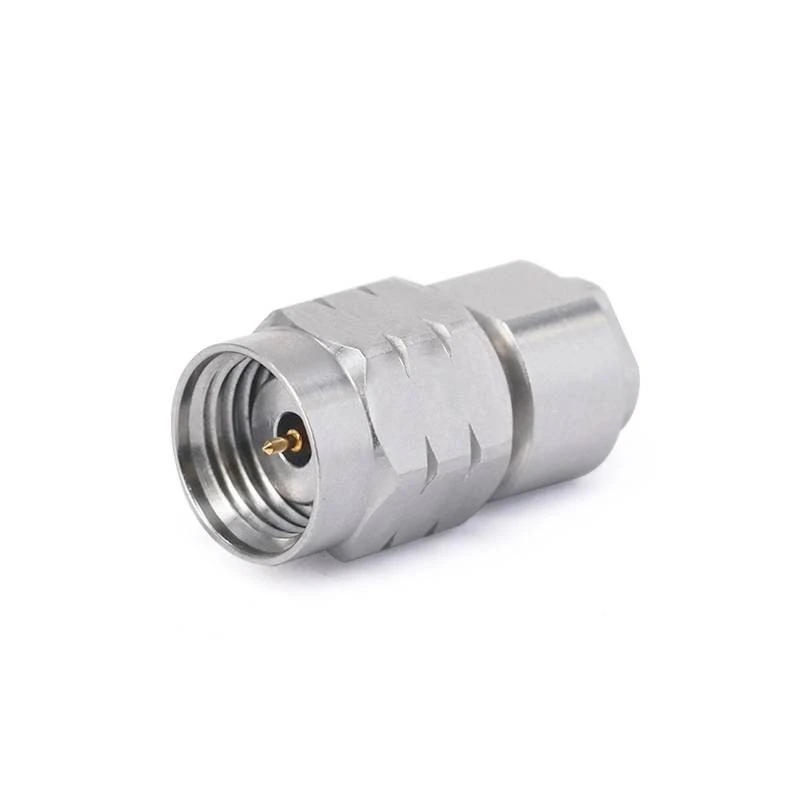

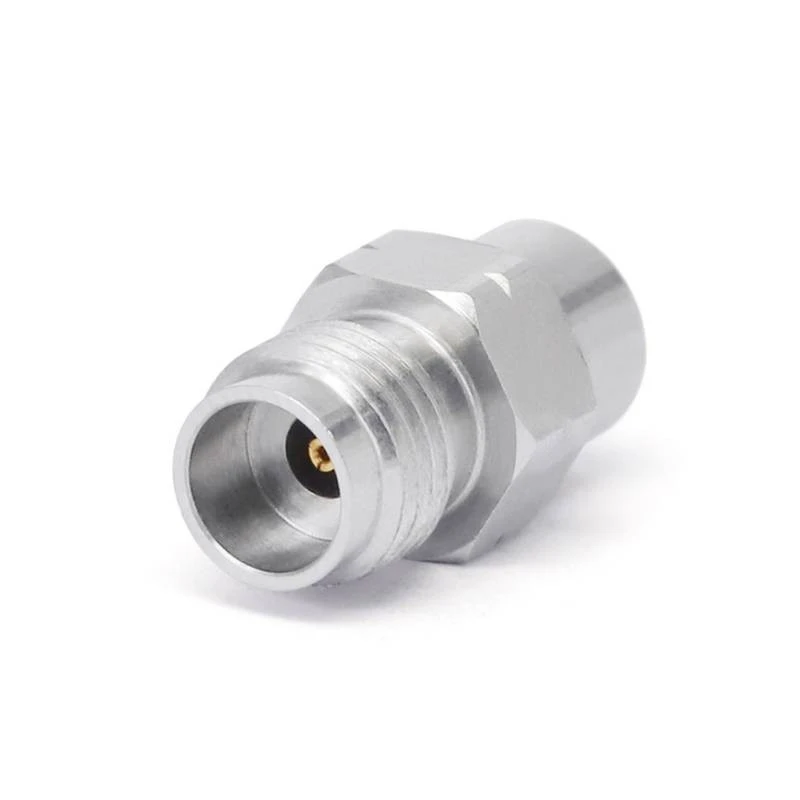

• 커넥터로드: 커넥터로드는 RF 커넥터에 직접 연결되도록 설계되었습니다. 빠르고 쉬운 테스트에 편리하며 SMA, N 및 BNC와 같은 다양한 커넥터 유형에서 사용할 수 있습니다.

온도 안정성

RF 하중의 성능은 온도 변화에 의해 영향을받을 수 있습니다. 우수한 RF 하중은 광범위한 작동 온도에 비해 일관된 성능을 보장하기 위해 온도 안정성이 우수해야합니다. 온도 변화가 임피던스 및 전력 처리에 미치는 영향을 최소화하는 재료 및 시공 기술로 설계된 하중을 찾으십시오.

물리적 크기와 장착

RF 부하의 물리적 크기 및 장착 옵션은 특히 공간 제한된 응용 분야에서 중요한 고려 사항입니다. 시스템에 쉽게 통합 할 수 있고 적절한 장착 구성이있는로드를 선택하십시오. 일부 하중은 랙 장착 용으로 설계되었으며 다른 하중은 패널 장착 또는 장비에 직접 연결하는 데 적합합니다.

응용 프로그램 - 특정 고려 사항

RF로드의 선택은 특정 응용 프로그램에 따라 다릅니다. 몇 가지 예는 다음과 같습니다.

실험실 테스트

실험실 테스트 환경에서는 정확성과 반복성이 중요합니다. 정확한 테스트 결과를 보장하기 위해 높은 정밀 및 낮은 VSWR로 RF 하중을 선택하십시오. 또한 넓은 주파수 범위와 조정 가능한 전력 등급을 갖는로드는 다양한 RF 장치를 테스트하는 데 유리할 수 있습니다.

통신 시스템

통신 시스템에서는 신뢰성과 장기 성능이 필수적입니다. 높은 전력 수준 및 온도 변화를 포함하여 통신 네트워크의 가혹한 작동 조건을 견딜 수 있도록 설계된 RF 하중을 선택하십시오.

레이더 시스템

레이더 시스템은 종종 많은 양의 RF 에너지를 처리하기 위해 높은 전력 RF 하중이 필요합니다. 레이더 애플리케이션의 요구를 충족시키기 위해 높은 전력 처리 용량과 빠른 응답 시간이있는 부하를 찾으십시오.

품질과 신뢰성

RF로드 공급 업체로서 저는 품질과 신뢰성의 중요성을 강조합니다. RF 부하를 선택할 때는 입증 된 실적이있는 평판이 좋은 제조업체의 제품을 선택하는 것이 좋습니다. 고품질 RF 부하는 프리미엄 재료와 고급 제조 공정을 사용하여 구축되어 장기 성능과 내구성을 보장합니다. 제품의 품질을 측정하려면 인증 및 고객 리뷰를 확인하십시오.

비용 - 혜택 분석

비용이 중요한 요소이지만 RF 하중을 선택할 때 유일한 결정 요인이되어서는 안됩니다. 부하의 성능, 신뢰성 및 기능을 평가하여 전체 비용 - 이익 비율을 고려하십시오. 더 나은 성능과 신뢰성으로 약간 비싼 부하는 자주 교체의 필요성을 줄이고 시스템 다운 타임을 최소화함으로써 장기적으로 돈을 절약 할 수 있습니다.

결론

올바른 RF로드를 선택하는 것은 RF 시스템의 최적 성능을 보장하기위한 복잡하지만 필수적인 작업입니다. 전력 처리 용량, 주파수 범위, 임피던스, VSWR, 부하 유형, 온도 안정성, 물리적 크기 및 응용 프로그램과 같은 요소를 고려하면 정보에 근거한 결정을 내릴 수 있습니다. 신뢰할 수있는 RF로드 공급 업체로서 저는 고객의 다양한 요구를 충족시키는 고품질 RF 부하를 제공하기 위해 노력하고 있습니다.

신청서에 올바른 RF로드를 선택하는 데 궁금한 점이 있거나 도움이 필요한 경우 언제든지 문의하십시오. 당사의 전문가 팀은 RF 시스템을위한 완벽한 솔루션을 찾도록 도와 줄 준비가되었습니다. 우리는 귀하와 함께 일하고 RF 프로젝트를 지원할 수있는 기회를 기대합니다.

참조

• Pozar, DM (2011). 전자 레인지 공학 (4th ed.). 와일리.
• Collin, Re (2001). 전자 레인지 공학을위한 기초 (제 2 판). 와일리.
