RF 증폭기의 안정성을 보장하는 방법은 무엇입니까?

안녕하세요, RF 매니아 여러분! RF 증폭기 공급업체로서 저는 이 나쁜 놈들을 안정적으로 유지하는 것이 얼마나 중요한지 직접 보았습니다. 이번 블로그에서는 RF 증폭기의 안정성을 보장하는 방법에 대한 몇 가지 팁을 공유하겠습니다.

기본부터 시작해 보겠습니다. RF 증폭기의 안정성이란 정확히 무엇입니까? 간단히 말해서 안정적인 증폭기는 정상적인 작동 조건에서 진동하거나 고장나지 않는 증폭기입니다. 진동은 신호를 혼란스럽게 하고 간섭을 일으키며 심지어 앰프 자체를 손상시킬 수도 있습니다. 그래서 우리는 그것을 확실히 피하고 싶습니다.

1. 적절한 부품 선택

앰프 안정성을 보장하는 첫 번째 단계는 올바른 구성 요소를 선택하는 것입니다. 여기에는 트랜지스터, 저항기, 커패시터 및 인덕터가 포함됩니다. 각 구성 요소는 앰프 성능에 중요한 역할을 하며, 품질이 낮거나 일치하지 않는 부품을 사용하면 불안정해질 수 있습니다.

트랜지스터의 경우 이득, 잡음 지수, 전력 처리와 같은 매개변수를 살펴봐야 합니다. 이득이 너무 높은 트랜지스터는 증폭기가 진동하기 쉽게 만들 수 있습니다. 반면, 이득이 낮은 트랜지스터는 충분한 증폭을 제공하지 못할 수 있습니다. 또한 트랜지스터의 주파수 범위도 고려해야 합니다. 이는 우리 앰프의 작동 주파수에 적합해야 합니다.

저항, 커패시터, 인덕터는 바이어스, 커플링, 매칭에 사용됩니다. 예를 들어, 바이어싱 저항은 트랜지스터의 DC 작동 지점을 설정합니다. 이러한 저항을 적절하게 선택하지 않으면 트랜지스터가 원하는 영역에서 작동하지 않아 불안정해질 수 있습니다. 임피던스 정합에는 커패시터와 인덕터가 사용됩니다. 증폭기와 부하 간의 임피던스 일치가 양호하면 전력을 효율적으로 전달하는 데 도움이 되며 진동을 유발할 수 있는 반사 가능성이 줄어듭니다.

2. 입력 및 출력 매칭

임피던스 매칭은 앰프 안정성에 매우 중요합니다. 증폭기의 입력 및 출력 임피던스가 각각 소스 및 부하 임피던스와 일치하면 반사를 최소화할 수 있습니다. 반사로 인해 증폭기에 정재파가 발생하여 진동이 발생할 수 있습니다.

매칭 네트워크를 사용하는 등 임피던스 매칭을 위해 다양한 기술을 사용할 수 있습니다. 이러한 네트워크는 커패시터와 인덕터로 구성될 수 있습니다. 예를 들어, 간단한 L - 네트워크를 사용하여 부하 임피던스를 증폭기의 출력 임피던스에 일치시킬 수 있습니다. 또한 더 넓은 주파수 범위에 걸쳐 더 나은 매칭을 제공할 수 있는 Pi 네트워크 및 T 네트워크와 같은 더 복잡한 매칭 네트워크도 있습니다.

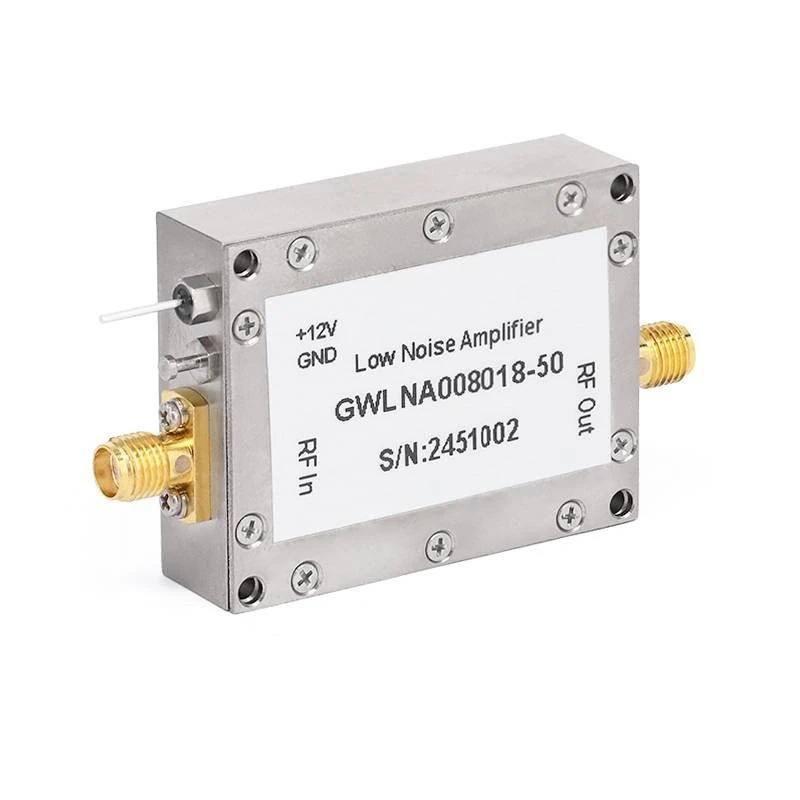

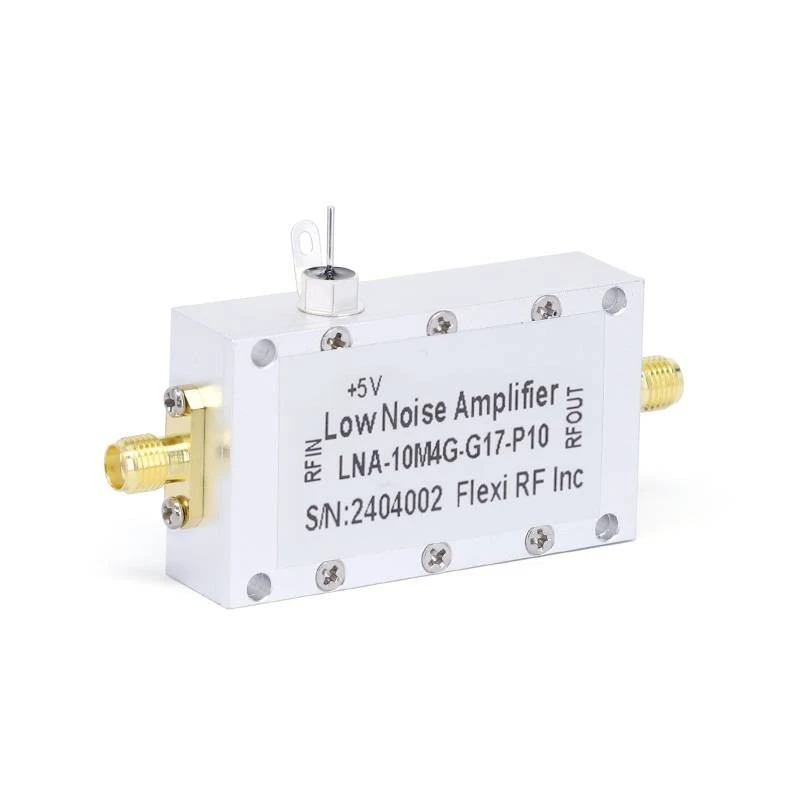

우리 회사에서는 뛰어난 입력 및 출력 매칭을 갖춘 다양한 RF 증폭기를 제공합니다. 우리를 확인해보세요220GHz 저잡음 증폭기,90GHz 저잡음 증폭기, 그리고18GHz 저잡음 증폭기. 이 증폭기는 안정적인 작동을 보장하기 위해 적절한 매칭 네트워크로 설계되었습니다.

3. 바이어스 회로

바이어싱은 증폭기 안정성의 또 다른 핵심 요소입니다. 바이어싱 회로는 트랜지스터의 DC 작동 지점을 설정합니다. 안정적인 바이어싱 회로는 트랜지스터가 일관된 증폭을 제공할 수 있는 선형 영역에서 작동하도록 보장합니다.

고정 바이어스, 자체 바이어스 및 전압 분배기 바이어스와 같은 다양한 유형의 바이어스 회로가 있습니다. 전압 분배기 바이어스는 광범위한 작동 조건에서 우수한 안정성을 제공하기 때문에 가장 일반적으로 사용되는 바이어스 회로 중 하나입니다. 두 개의 저항을 사용하여 공급 전압을 나누고 트랜지스터의 기본 전압을 설정합니다.

바이어스 회로를 설계할 때 온도 변화와 같은 요소를 고려해야 합니다. 트랜지스터는 온도에 민감하며 그 특성은 온도에 따라 변할 수 있습니다. 좋은 바이어싱 회로는 이러한 온도 변화를 보상하고 작동 지점을 안정적으로 유지할 수 있어야 합니다.

4. PCB 레이아웃

인쇄 회로 기판(PCB) 레이아웃은 증폭기 안정성에 큰 영향을 미칠 수 있습니다. 잘못 설계된 PCB 레이아웃은 원치 않는 기생 커패시턴스와 인덕턴스를 발생시켜 발진을 일으킬 수 있습니다.

PCB 레이아웃을 설계할 때 다음 사항에 주의해야 합니다.

• 구성요소 배치: 상호 연결 트레이스의 길이를 최소화하려면 구성 요소를 서로 가깝게 배치하십시오. 긴 트레이스는 안테나 역할을 하고 전자기 에너지를 방출하여 간섭과 불안정성을 유발할 수 있습니다.
• 접지: 적절한 접지 계획이 필수적입니다. 접지 루프를 방지하려면 단일 지점 접지 또는 스타 접지 구성을 사용해야 합니다. 접지 루프는 잡음을 발생시키고 증폭기를 불안정하게 만들 수 있습니다.
• 전원 공급 장치 분리: 부품의 전원 핀 근처에 디커플링 커패시터를 사용하십시오. 이 커패시터는 전원 공급 장치에서 고주파 잡음을 필터링하고 증폭기 성능에 영향을 미치지 않도록 방지하는 데 도움이 됩니다.

5. 피드백

피드백은 증폭기 안정성을 향상시키는 데 사용될 수 있습니다. 피드백에는 긍정적 피드백과 부정적 피드백의 두 가지 유형이 있습니다. 포지티브 피드백은 증폭기의 이득을 증가시킬 수 있지만 증폭기를 불안정하게 만들 수도 있습니다. 반면에 네거티브 피드백은 이득을 감소시키지만 증폭기의 안정성, 선형성 및 대역폭을 향상시킬 수 있습니다.

네거티브 피드백을 사용하여 증폭기의 이득을 제어하고 매개변수 변화의 영향을 줄일 수 있습니다. 예를 들어, 피드백 경로에 저항을 사용하여 증폭기의 이득을 설정할 수 있습니다. 이 저항의 값을 조정함으로써 네거티브 피드백의 양과 증폭기의 이득을 제어할 수 있습니다.

6. 열 관리

열은 앰프 안정성에 큰 영향을 미칠 수 있습니다. 앰프의 온도가 상승하면 부품의 특성이 변하여 불안정해질 수 있습니다.

앰프의 적절한 열 관리를 보장해야 합니다. 이는 방열판, 팬 또는 기타 냉각 장치를 사용하여 수행할 수 있습니다. 방열판은 구성 요소에서 발생하는 열을 방출하는 데 사용됩니다. 부품의 표면적을 늘려 주변 환경으로 열을 보다 효율적으로 전달할 수 있습니다. 팬을 사용하여 방열판의 공기 흐름을 증가시켜 냉각 효율을 더욱 향상시킬 수 있습니다.

7. 테스트 및 모니터링

증폭기를 설계하고 제작한 후에는 성능을 테스트하고 모니터링해야 합니다. 스펙트럼 분석기, 네트워크 분석기, 오실로스코프 등 다양한 테스트 장비를 사용하여 증폭기의 이득, 주파수 응답 및 안정성을 측정할 수 있습니다.

테스트 과정에서 진동이나 비정상적인 주파수 응답과 같은 불안정성의 징후를 찾을 수 있습니다. 문제가 발견되면 앰프의 설계나 구성 요소를 조정하여 안정성을 향상시킬 수 있습니다.

또한 시간이 지남에 따라 앰프의 성능을 모니터링해야 합니다. 온도 및 습도와 같은 환경 요인은 변할 수 있으며 이러한 변화는 앰프의 안정성에 영향을 미칠 수 있습니다. 앰프의 성능을 모니터링함으로써 변화를 조기에 감지하고 시정 조치를 취할 수 있습니다.

결론적으로, RF 증폭기의 안정성을 보장하려면 적절한 부품 선택, 임피던스 매칭, 바이어스, PCB 레이아웃, 피드백, 열 관리 및 테스트의 조합이 필요합니다. 우리 회사에서는 RF 증폭기를 설계하고 제조할 때 이러한 모든 요소를 ​​고려합니다. 우리는 고객에게 고품질의 안정적인 RF 증폭기를 제공하기 위해 최선을 다하고 있습니다.

RF 증폭기 구매에 관심이 있거나 증폭기 안정성에 대해 질문이 있는 경우 주저하지 말고 당사에 문의하십시오. 우리는 귀하의 요구 사항에 가장 적합한 솔루션을 찾을 수 있도록 도와드립니다.

참고자료

• 곤잘레스, 기예르모. 마이크로파 트랜지스터 증폭기: 분석 및 설계. 프렌티스 홀, 1997.
• 포자르(David M. Microwave Engineering). 와일리, 2011.
