RF 증폭기의 출력 임피던스를 일치시키는 방법은 무엇입니까?

안녕하세요! RF 증폭기 공급업체로서 저는 최근 RF 증폭기의 출력 임피던스를 일치시키는 방법에 대해 많은 질문을 받았습니다. 이는 매우 중요한 주제이므로 여러분과 몇 가지 통찰력을 공유하게 되어 기쁩니다.

먼저, 임피던스 매칭이 왜 그렇게 중요한지에 대해 이야기해 보겠습니다. RF 증폭기의 세계에서 임피던스 매칭은 완벽한 댄스 파트너를 찾는 것과 같습니다. 앰프의 출력 임피던스가 부하(연결된 장치)의 임피던스와 일치하면 최대 전력 전송이 보장됩니다. 이는 앰프를 최대한 활용하고 신호 반사를 줄인다는 의미입니다. 신호 반사는 효율성 감소, 소음 증가, 심지어 앰프 손상과 같은 모든 종류의 골치 아픈 문제를 일으킬 수 있습니다.

그렇다면 RF 증폭기의 출력 임피던스를 일치시키는 방법은 무엇입니까? 글쎄요, 몇 가지 다른 방법이 있는데, 가장 일반적인 방법 중 일부를 안내해 드리겠습니다.

1. 매칭 네트워크 이용

임피던스를 일치시키는 가장 널리 사용되는 방법 중 하나는 일치 네트워크를 사용하는 것입니다. 매칭 네트워크는 부하의 임피던스와 일치하도록 증폭기의 임피던스를 변환하도록 설계된 회로입니다. 매칭 네트워크에는 여러 유형이 있지만 가장 일반적인 두 가지는 L 네트워크와 Pi 네트워크입니다.

L-네트워크는 임피던스를 일치시키는 간단하고 효과적인 방법입니다. 이는 L자 모양으로 배열된 두 개의 반응성 부품(인덕터 또는 커패시터)으로 구성됩니다. 이러한 구성 요소의 값은 일치시키려는 입력 및 출력 임피던스를 기반으로 계산됩니다. 예를 들어, 앰프의 출력 임피던스가 50Ω이고 부하의 임피던스가 25Ω인 경우 L 네트워크는 50Ω 임피던스를 25Ω으로 변환하도록 설계할 수 있습니다.

Pi 네트워크는 L 네트워크보다 조금 더 복잡하지만 더 많은 유연성을 제공합니다. Pi 모양으로 배열된 세 가지 반응성 구성 요소로 구성됩니다. Pi 네트워크는 더 넓은 범위의 임피던스를 일치시키는 데 사용할 수 있으며 일부 필터링 기능도 제공할 수 있습니다.

매칭 네트워크를 설계할 때 고품질 구성 요소를 사용하는 것이 중요합니다. 품질이 낮은 구성요소는 손실을 초래하고 매칭 네트워크의 성능에 영향을 미칠 수 있습니다. 신뢰할 수 있는 공급업체로부터 훌륭한 RF 구성 요소를 찾을 수 있으며, 이는 앰프 성능에 실제로 변화를 가져올 수 있습니다.

2. 앰프 튜닝

출력 임피던스를 일치시키는 또 다른 방법은 증폭기 자체를 조정하는 것입니다. 일부 RF 증폭기에는 출력 임피던스를 미세 조정할 수 있는 조정 가능한 구성 요소가 있습니다. 더 나은 일치를 달성하기 위해 임피던스를 약간 조정해야 하는 경우 이는 훌륭한 옵션이 될 수 있습니다.

예를 들어 일부 증폭기에는 출력 임피던스에 영향을 미칠 수 있는 조정 가능한 바이어스 설정이 있습니다. 바이어스를 조정하면 증폭기의 작동 지점을 변경하고 잠재적으로 임피던스 매칭을 향상시킬 수 있습니다. 그러나 앰프를 튜닝할 때는 주의하는 것이 중요합니다. 잘못된 조정으로 인해 앰프가 사양을 벗어나 작동하여 잠재적으로 손상될 수 있기 때문입니다.

3. 변압기 사용

변압기를 사용하여 임피던스를 일치시킬 수도 있습니다. 변압기는 두 회로 사이의 전압 및 전류 레벨을 변경하여 작동하며, 이는 임피던스를 효과적으로 변경할 수 있습니다. 예를 들어, 강압 변압기를 사용하면 증폭기 출력의 임피던스를 줄여 더 낮은 임피던스 부하에 맞출 수 있습니다.

변환기는 다른 일치 방법에 비해 몇 가지 장점이 있습니다. 이는 증폭기와 부하 사이에 절연을 제공할 수 있으며 이는 일부 애플리케이션에 유용할 수 있습니다. 또한 대역폭이 넓기 때문에 다양한 주파수에서 잘 작동할 수 있습니다. 그러나 변압기는 특히 고전력 애플리케이션의 경우 부피가 크고 비용이 많이 들 수 있습니다.

4. 적합한 증폭기 선택

우수한 임피던스 매칭을 보장하는 가장 간단한 방법 중 하나는 부하의 임피던스에 가까운 출력 임피던스를 이미 갖고 있는 증폭기를 선택하는 것입니다. 우리 회사에서는 다양한 애플리케이션에 맞게 다양한 출력 임피던스를 갖춘 광범위한 RF 증폭기를 제공합니다.

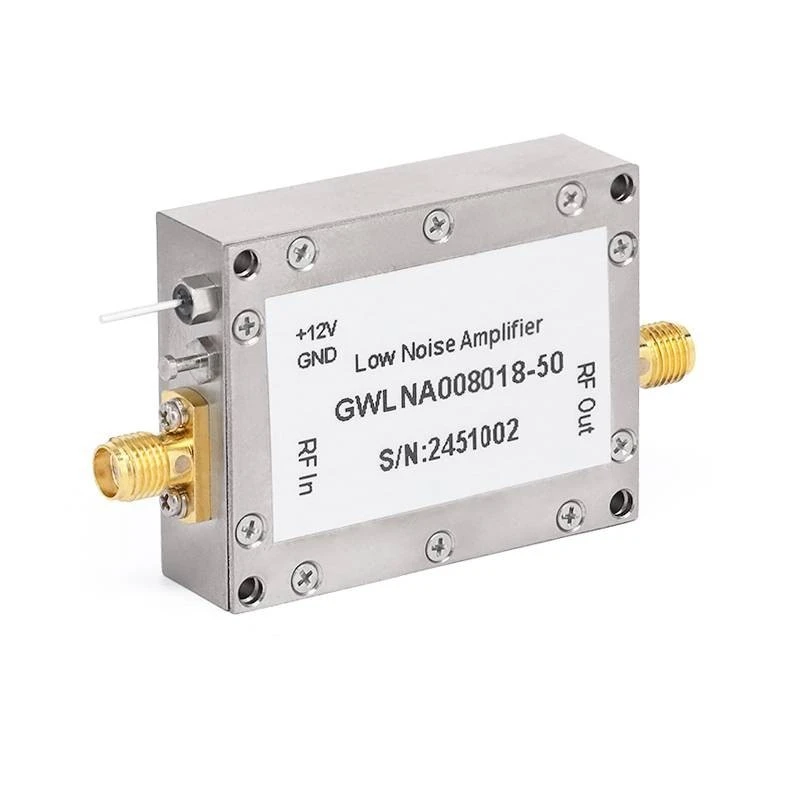

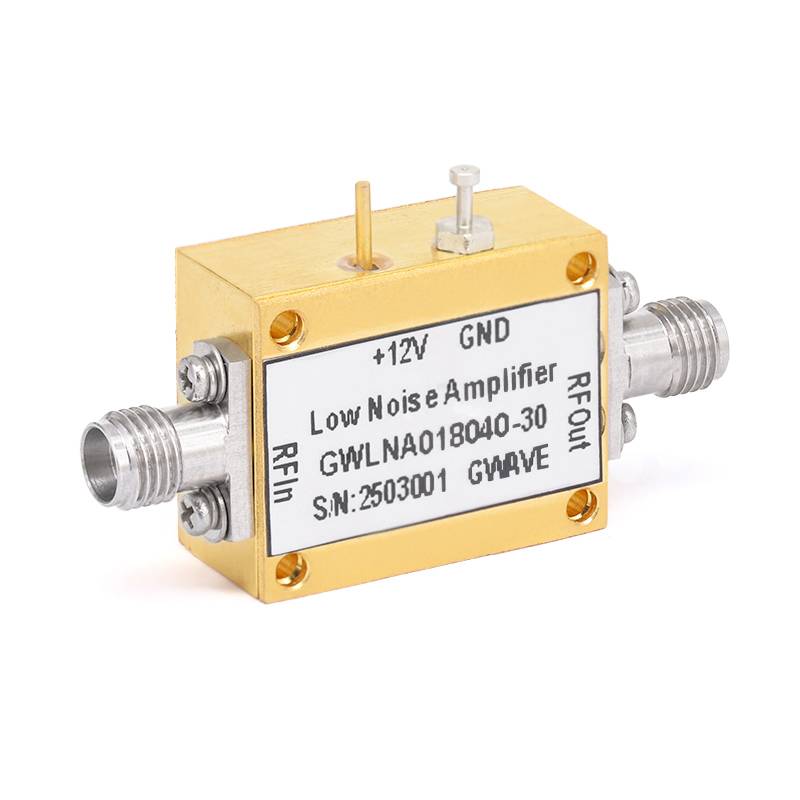

예를 들어, 50옴 출력 임피던스의 저잡음 증폭기가 필요한 프로젝트를 진행하는 경우 몇 가지 훌륭한 옵션이 있습니다. 우리를 확인해보세요40GHz 저잡음 증폭기,18GHz 저잡음 증폭기, 그리고50GHz 저잡음 증폭기. 이 증폭기는 뛰어난 성능을 제공하도록 설계되었으며 사용자의 요구 사항을 충족하기 위해 다양한 출력 임피던스를 사용할 수 있습니다.

테스트 및 검증

출력 임피던스를 일치시키는 방법을 구현한 후에는 결과를 테스트하고 확인하는 것이 중요합니다. 네트워크 분석기를 사용하여 증폭기와 부하의 임피던스와 반사 계수를 측정할 수 있습니다. 반사 계수는 부하에서 반사되는 신호의 양을 측정한 것입니다. 낮은 반사 계수는 좋은 임피던스 일치를 나타냅니다.

임피던스 매칭이 원하는 만큼 좋지 않은 경우 매칭 네트워크나 증폭기 설정을 일부 조정해야 할 수도 있습니다. 완벽한 일치를 얻으려면 약간의 시행착오가 필요할 수 있지만 RF 시스템의 최적 성능을 보장하기 위해 노력할 가치가 있습니다.

결론

RF 증폭기의 출력 임피던스를 일치시키는 것은 RF 시스템의 성능과 효율성을 보장하는 중요한 단계입니다. 매칭 네트워크를 사용하든, 증폭기를 조정하든, 변압기를 사용하든, 처음부터 올바른 증폭기를 선택하든, 우수한 임피던스 매칭을 달성하는 데 도움이 되는 여러 가지 방법이 있습니다.

여전히 임피던스 매칭에 문제가 있거나 프로젝트에 적합한 RF 증폭기를 찾고 있다면 주저하지 말고 문의하세요. 우리는 귀하의 RF 요구 사항에 가장 적합한 솔루션을 찾는 데 도움을 드리고 있습니다. 귀하가 소규모 프로젝트에 참여하는 취미생활자이건 업계 전문가이건 간에 당사는 귀하를 지원할 수 있는 전문 지식과 제품을 보유하고 있습니다. 따라서 자세한 내용을 알아보고 RF 증폭기 요구 사항에 대한 논의를 시작하려면 언제든지 당사에 문의하십시오.

참고자료

• 포자르, DM (2011). 마이크로파 공학. 와일리.
• 콜린, RE (2001). 마이크로파 공학의 기초. 맥그로힐.
