RF 순환기의 성능을 테스트하는 방법은 무엇입니까?

RF 순환기의 성능을 테스트하는 것은 특히 우리와 같은 공급 업체의 품질과 신뢰성을 보장하는 데 중요한 단계입니다. RF 순환기는 RF 신호가 특정 방향으로, 일반적으로 주기적으로 흐르도록하는 패시브 3 또는 4 포트 장치입니다. 이 블로그에서는 RF 순환기의 성능을 테스트하기위한 다양한 방법과 고려 사항을 살펴 보겠습니다.

RF 순환기의 기본 사항 이해

테스트 방법을 탐구하기 전에 RF 순환기가 무엇인지, 어떻게 작동하는지 명확하게 이해하는 것이 중요합니다. RF 순환기는 RF 시스템의 다른 부분을 분리하여 반사를 방지하고 효율적인 신호 흐름을 보장하도록 설계되었습니다. 이들은 레이더 시스템, 무선 통신 네트워크 및 마이크로파 테스트 장비와 같은 응용 분야에서 일반적으로 사용됩니다.

RF 순환기의 기본 원리는 자기장과 RF 신호 사이의 상호 작용에 기초합니다. RF 신호가 순환기의 한 포트에 들어가면 사전 정의 된 시퀀스의 다음 포트로 향합니다. 이 특성은 순환기가 RF 시스템에서 전송 및 수신 경로를 분리하는 데 유용하게 만듭니다.

핵심 성능 매개 변수

RF 순환기를 평가할 때 테스트 해야하는 몇 가지 주요 성능 매개 변수가 있습니다. 이러한 매개 변수에는 삽입 손실, 분리, 반환 손실 및 위상 이동이 포함됩니다.

1. 삽입 손실
   삽입 손실은 RF 신호가 순환기를 통과 할 때 손실되는 전력의 양입니다. 일반적으로 데시벨 (DB)에서 측정됩니다. 순환기가 RF 신호를 전송하는데 효율적임을 나타내므로 낮은 삽입 손실이 바람직하다. 삽입 손실을 측정하기 위해 신호 생성기는 알려진 RF 신호를 순환기의 한 포트로 보내고 출력 포트에서 전력을 측정하는 데 전력계가 사용됩니다. 입력 전력과 출력 전력의 차이는 삽입 손실입니다.

2. 격리
   분리는 순환기가 다른 포트 사이의 신호를 얼마나 잘 분리하는지를 측정하는 것입니다. DB에서도 측정됩니다. RF 시스템의 다른 부분 간의 간섭을 방지하려면 높은 분리가 중요합니다. 분리를 측정하기 위해 신호가 하나의 포트에 적용되고 인접한 포트의 전력이 측정됩니다. 비 인접 포트에서 입력 전력 대전의 비율은 격리 값을 제공합니다.

3. 반환 손실
   반환 손실은 순환기에서 다시 반사되는 전력의 양을 측정 한 것입니다. 순환기가 연결된 RF 시스템의 임피던스와 얼마나 잘 일치하는지를 나타냅니다. 높은 수익 손실은 더 적은 전력이 반영되고 있음을 의미하기 때문에 바람직합니다. 반환 손실은 네트워크 분석기를 사용하여 측정 할 수 있으며, 이는 순환기로 스윕 RF 신호를 보내고 반사 된 신호를 측정합니다.

4. 위상 이동
   위상 이동은 순환기를 통과 할 때 RF 신호의 위상의 변화입니다. 단계적 배열 안테나와 같은 신호의 단계를 제어 해야하는 응용 분야에서 중요합니다. 위상 변화는 벡터 네트워크 분석기를 사용하여 측정 할 수 있으며, 이는 RF 신호의 크기와 위상을 모두 측정 할 수 있습니다.



테스트 장비

RF 순환기의 성능을 테스트하려면 여러 유형의 장비가 필요합니다. 여기에는 신호 생성기, 파워 미터, 네트워크 분석기 및 스펙트럼 분석기가 포함됩니다.

1. 신호 생성기
   신호 생성기는 특정 주파수, 진폭 및 변조 형식으로 RF 신호를 생성하는 데 사용됩니다. 이들은 RF 순환기의 삽입 손실 및 분리를 테스트하는 데 필수적입니다. 우수한 신호 생성기는 넓은 주파수 범위, 높은 출력 전력 안정성 및 저 위상 노이즈를 가져야합니다.

2. 파워 미터
   파워 미터는 RF 신호의 전력을 측정하는 데 사용됩니다. 삽입 손실 및 격리를 측정하기 위해 신호 생성기와 함께 사용됩니다. 파워 미터는 정확도가 높고 동적 범위가 넓어 야합니다.

3. 네트워크 분석기
   네트워크 분석기는 RF 순환기를위한 가장 다재다능한 테스트 장비입니다. 삽입 손실, 격리, 반환 손실 및 위상 전환을 동시에 측정 할 수 있습니다. 네트워크 분석기는 순환기에 스윕 RF 신호를 보내고 다른 주파수에서 전송 및 반사 신호를 측정합니다. 또한 Smith 차트 및 주파수 응답 플롯과 같은 다양한 형식으로 결과를 표시 할 수 있습니다.

4. 스펙트럼 분석기
   스펙트럼 분석기는 RF 신호의 주파수 스펙트럼을 분석하는 데 사용됩니다. 그들은 순환기가 생성하는 원치 않는 신호 또는 고조파를 감지하는 데 사용될 수 있습니다. 스펙트럼 분석기는 신호의 전력을 주파수의 함수로 표시하여 모든 주파수 관련 문제를 쉽게 식별 할 수 있습니다.

테스트 절차

RF 순환기의 테스트에는 일반적으로 다음 단계가 포함됩니다.

1. 초기 설정
   테스트를 시작하기 전에 정확한 측정을 보장하기 위해 테스트 장비를 교정해야합니다. 순환기는 테스트 장비에 올바르게 연결되어야하며 시스템의 임피던스는 순환기 임피던스와 일치해야합니다.

2. 삽입 손실 측정
   신호 생성기는 특정 주파수 및 진폭으로 설정되고 신호는 순환기의 한 포트로 전송됩니다. 출력 포트에서 전원을 측정하는 데 전력계가 사용됩니다. 삽입 손실은 입력 전력에서 출력 전력을 빼서 계산됩니다. 이 측정은 삽입 손실 주파수 응답을 얻기 위해 다른 주파수에서 반복됩니다.

3. 분리 측정
   신호는 순환기의 한 포트에 적용되며, 인접한 포트의 전력은 파워 미터를 사용하여 측정됩니다. 분리는 인접한 포트에서 입력 전력 대전의 비율로 계산됩니다. 삽입 손실과 유사하게, 분리 주파수 응답을 얻기 위해 상이한 주파수에서 분리를 측정한다.

4. 반환 손실 측정
   네트워크 분석기는 반환 손실을 측정하는 데 사용됩니다. 네트워크 분석기는 Swept RF 신호를 순환기로 보내고 반사 된 신호를 측정합니다. 반환 손실은 주파수의 함수로 네트워크 분석기에 표시됩니다.

5. 위상 이동 측정
   벡터 네트워크 분석기는 위상 변화를 측정하는 데 사용됩니다. 벡터 네트워크 분석기는 순환기를 통과 할 때 RF 신호의 크기와 위상을 측정합니다. 위상 시프트는 입력 및 출력 신호 사이의 위상 차이로 계산됩니다.

테스트를위한 고려 사항

RF 순환기를 테스트 할 때 고려해야 할 몇 가지 고려 사항이 있습니다.

1. 환경 조건
   RF 순환기의 성능은 온도, 습도 및 진동과 같은 환경 조건의 영향을받을 수 있습니다. 따라서 정확하고 반복 가능한 결과를 보장하기 위해 통제 된 환경 조건 하에서 테스트를 수행해야합니다.

2. 케이블 손실
   순환기를 테스트 장비에 연결하는 데 사용되는 케이블은 손실과 위상 교대를 도입 할 수 있습니다. 이러한 손실은 순환기의 성능 매개 변수를 계산할 때 고려해야합니다. 손실이 낮고 안정적인 위상 특성을 가진 고품질 케이블을 사용하는 것이 좋습니다.

3. 테스트 주파수 범위
   테스트 주파수 범위는 순환기의 전체 작동 주파수 범위를 포함해야합니다. 이렇게하면 순환기가 의도 된 주파수 스펙트럼에서 잘 작동합니다.

결론

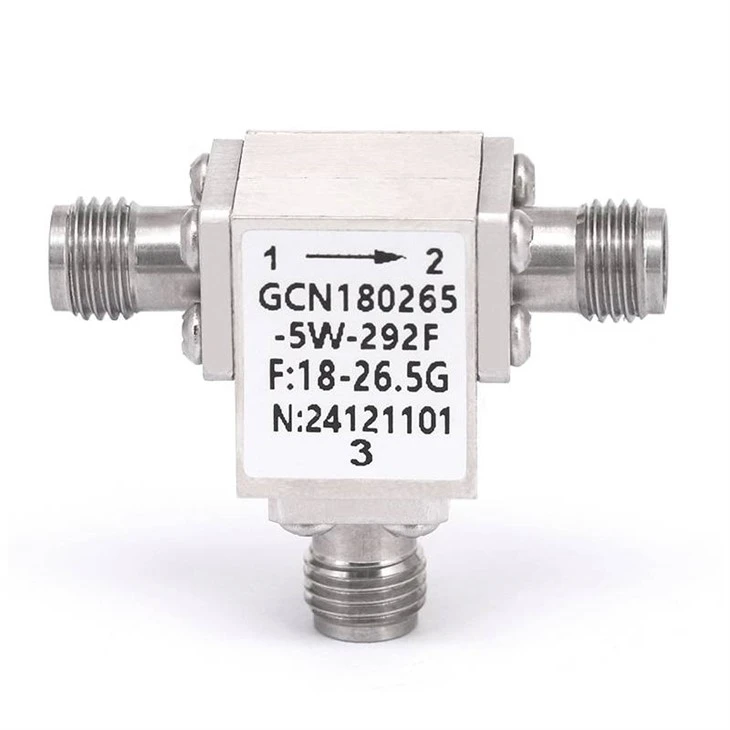

RF 순환기의 성능을 테스트하는 것은 품질과 신뢰성을 보장하기위한 복잡하지만 필수적인 프로세스입니다. 삽입 손실, 격리, 반환 손실 및 위상 변화와 같은 주요 성능 매개 변수를 측정함으로써 우리는RF 동축 순환기최고 수준을 충족하십시오. 회사에서는 최적의 성능을 보장하기 위해 철저히 테스트되는 고품질 RF 순환기를 제공하기 위해 노력하고 있습니다.

RF 시스템에 RF 순환기가 필요한 경우 조달 토론을 위해 저희에게 연락하십시오. 우리의 전문가 팀은 특정 응용 프로그램에 대한 올바른 순환기를 선택하고 귀하가 가질 수있는 모든 질문에 답할 수 있도록 도와 줄 준비가되었습니다.

참조

• Pozar, DM (2011). 마이크로파 엔지니어링. 와일리.
• Collin, Re (2001). 전자 레인지 엔지니어링을위한 기초. 와일리.
