클래스 A RF 증폭기의 장점과 단점은 무엇입니까?

안녕하세요! RF 증폭기 공급업체로서 저는 꽤 오랫동안 이 멋진 장치를 다루어 왔습니다. 오늘은 클래스 A RF 증폭기의 세계에 대해 알아보고 장점과 단점에 대해 이야기하겠습니다.

클래스 A RF 증폭기의 장점부터 시작하겠습니다. 우선, 뛰어난 선형성을 제공합니다. 선형성은 출력 신호가 입력 신호를 정확하게 재생한다는 것을 의미하므로 RF 증폭기에서 매우 중요합니다. 즉, 왜곡이 거의 없습니다. 이는 고급 오디오 시스템이나 일부 유형의 통신 시스템과 같이 신호 충실도가 중요한 응용 분야에서 매우 중요합니다. 예를 들어, 다양한 주파수가 포함된 복잡한 무선 신호를 전송하려는 경우 클래스 A 증폭기는 모든 주파수가 뒤죽박죽되지 않고 반대쪽 끝에서 나오도록 합니다.

클래스 A RF 증폭기의 또 다른 장점은 낮은 고조파 왜곡입니다. 고조파는 원래 신호 주파수의 배수인 원치 않는 주파수입니다. 고조파 왜곡이 많으면 동일한 주파수 범위의 다른 신호와 간섭을 일으킬 수 있습니다. 클래스 A 증폭기는 이러한 고조파를 최소한으로 유지하는데, 이는 혼잡한 RF 환경에서 큰 장점입니다.

클래스 A 증폭기는 상대적으로 단순한 디자인을 가지고 있습니다. 다른 클래스의 RF 증폭기와 비교하면 이해하고 구축하기가 더 쉽습니다. 이러한 단순성은 개발 비용을 낮추고 설계 주기를 단축할 수 있습니다. 소규모 제조업체이거나 취미로 즐기는 사람이라면 이것이 큰 장점이 될 수 있습니다. 클래스 A 앰프를 작동시키기 위해 로켓 과학자가 될 필요는 없습니다.

이제 주파수 응답에 대해 이야기해 보겠습니다. 클래스 A RF 증폭기는 일반적으로 넓고 평탄한 주파수 응답을 갖습니다. 이는 이득의 큰 손실 없이 광범위한 주파수에서 신호를 증폭할 수 있음을 의미합니다. 저주파 RF 신호로 작업하든 고주파수 RF 신호로 작업하든 클래스 A 증폭기는 이를 꽤 잘 처리할 수 있습니다. 예를 들어, 우리의18GHz 저잡음 증폭기클래스 A 증폭기의 넓은 주파수 응답 기능을 활용하여 18GHz 범위에서 탁월한 성능을 제공하도록 설계되었습니다.

그러나 다른 기술과 마찬가지로 클래스 A RF 증폭기도 모두 햇빛과 무지개가 아닙니다. 알아야 할 몇 가지 중요한 단점이 있습니다.

가장 큰 단점 중 하나는 효율성이 낮다는 것입니다. 클래스 A 앰프는 전력 소모가 많은 것으로 알려져 있습니다. 입력 신호가 없을 때에도 항상 작동하는 활성 장치(일반적으로 트랜지스터)로 작동합니다. 이러한 지속적인 전도는 많은 전력이 열로 낭비된다는 것을 의미합니다. 실제로 클래스 A 증폭기에서 이론적 최대 효율은 50%에 불과하지만 실제 응용에서는 훨씬 낮은 경우가 많으며 때로는 20~30% 정도입니다. 이는 배터리 구동 장치 또는 전력 소비가 중요한 요소인 애플리케이션에서 주요 문제입니다. 예를 들어, 휴대용 RF 장치를 제작하는 경우 클래스 A 증폭기의 높은 전력 소비로 인해 배터리가 빠르게 소모되어 장치의 런타임이 단축될 수 있습니다.

클래스 A 앰프에서 발생하는 열은 단순한 전력 소비 문제가 아닙니다. 그것은 또한 신뢰성 문제이기도합니다. 과도한 열로 인해 시간이 지남에 따라 앰프의 구성 요소 성능이 저하되어 수명이 단축되고 고장이 더 자주 발생할 수 있습니다. 앰프를 시원하게 유지하려면 좋은 방열판 솔루션에 투자해야 하며, 이는 시스템의 전체 비용과 복잡성을 가중시킵니다.

또 다른 단점은 제한된 전력 출력입니다. 클래스 A 증폭기는 고전력 애플리케이션에 적합하지 않습니다. 낮은 효율성과 열 방출 문제로 인해 클래스 A 앰프로 많은 양의 전력을 전달하기가 어렵습니다. 신호를 매우 높은 전력 레벨로 증폭해야 하는 경우 클래스 B 또는 클래스 C와 같은 다른 클래스의 증폭기를 살펴봐야 할 수도 있습니다.

비용 측면에서 클래스 A 증폭기의 설계는 상대적으로 단순하지만 전체 비용은 여전히 ​​높을 수 있습니다. 우수한 선형성과 낮은 왜곡을 보장하기 위한 고품질 구성요소에 대한 필요성과 함께 히트싱크 솔루션 비용이 추가될 수 있습니다. 이는 비용에 민감한 애플리케이션에 클래스 A 증폭기의 매력을 떨어뜨릴 수 있습니다.

크기에 대해서도 이야기합시다. 방열판 요구 사항과 높은 전력 소비를 처리하기 위한 더 큰 전원 공급 장치의 필요성으로 인해 클래스 A 증폭기는 다른 유형의 증폭기보다 부피가 커지는 경향이 있습니다. 이는 일부 유형의 모바일 장치나 소형 RF 시스템과 같이 공간이 제한된 애플리케이션에서 문제가 될 수 있습니다.

이제 이러한 단점에도 불구하고 클래스 A RF 증폭기가 빛을 발하는 상황은 여전히 ​​많이 있습니다. 예를 들어 일부 과학 연구 장비나 고급 오디오 시스템과 같이 신호 품질이 최우선인 응용 분야에서는 선형성과 낮은 왜곡의 장점이 낮은 효율성과 높은 비용의 단점보다 더 큽니다.

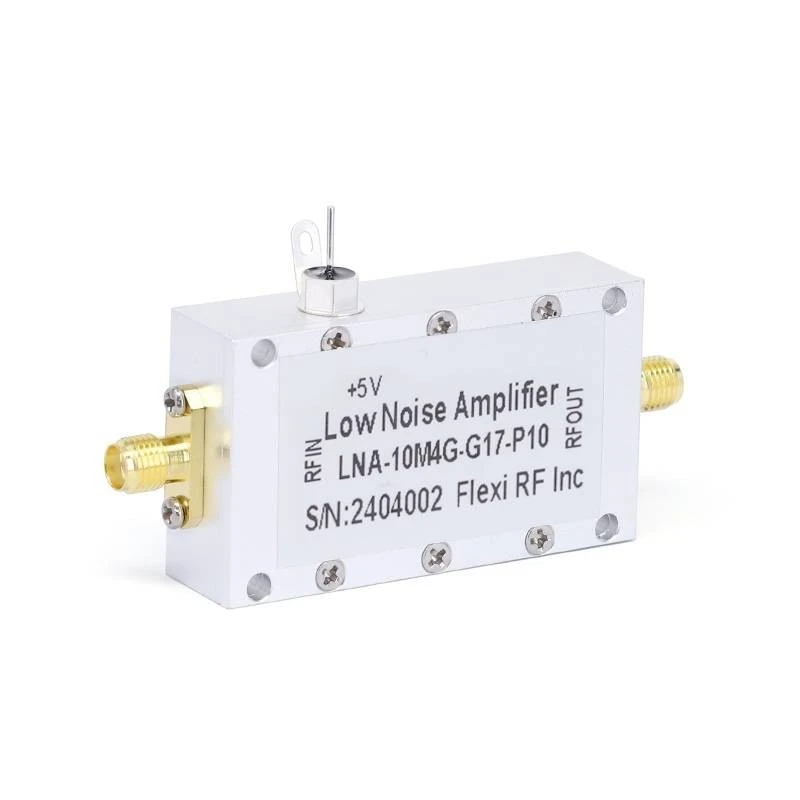

RF 증폭기에 관심이 있으신 경우 당사에서 제공하는 서비스도 제공합니다.90GHz 저잡음 증폭기그리고170GHz 저잡음 증폭기. 이 제품은 클래스 A 증폭기의 고유한 특성을 활용하면서 일부 단점을 완화하면서 고주파 애플리케이션의 특정 요구 사항을 충족하도록 설계되었습니다.

따라서 RF 증폭기 시장에 있고 클래스 A 증폭기를 고려하고 있다면 장단점을 신중하게 평가하는 것이 중요합니다. 전력 소비, 신호 품질, 비용 등 특정 애플리케이션 요구 사항을 생각해 보십시오. 질문이 있거나 필요한 사항에 대해 더 논의하고 싶다면 주저하지 말고 문의하세요. 우리는 귀하의 프로젝트에 가장 적합한 RF 증폭기 솔루션을 찾는 데 도움을 드리고 있습니다. 귀하가 대규모 제조업체이건 소규모 애호가이건 상관없이 당사는 귀하의 요구 사항을 충족할 수 있는 전문 지식과 제품을 보유하고 있습니다. 대화를 시작하고 귀하의 상황에 적합한 RF 증폭기를 제공하기 위해 어떻게 협력할 수 있는지 살펴보겠습니다.

참고자료

• Chris Bowick의 "RF 증폭기 설계"
• David M. Pozar의 "마이크로파 공학"
