RF 절연체와 RF 커플러는 무선 주파수(RF) 시스템의 두 가지 중요한 구성 요소이며 각각 고유한 기능과 특성을 가지고 있습니다. 숙련된 RF 절연체 공급업체로서 저는 이 두 장치가 어떻게 함께 작동하여 RF 시스템의 성능을 향상시키는지 직접 목격했습니다. 이 블로그에서는 RF 커플러에 RF 절연체를 적용하는 방법을 자세히 살펴보고 이들의 결합된 기능과 다양한 산업에 제공하는 이점을 조명하겠습니다.
RF 절연체 및 RF 커플러 이해
애플리케이션을 탐색하기 전에 RF 절연체와 RF 커플러가 무엇인지 간략하게 살펴보겠습니다. RF 아이솔레이터는 RF 신호가 한 방향으로 전달되는 동시에 역방향으로는 높은 아이솔레이션을 제공하는 2포트 장치입니다. 이는 반사된 신호로부터 민감한 RF 구성 요소를 보호하는 데 주로 사용되며, 이로 인해 장비가 불안정해지고 간섭이 발생하며 심지어 손상될 수도 있습니다.
반면, RF 커플러는 전송선에서 RF 신호의 일부를 샘플링하여 다른 포트로 전달하는 다중 포트 장치입니다. 커플러는 신호 모니터링, 전력 측정, 신호 분배 등 다양한 목적으로 사용됩니다.
RF 커플러에 RF 절연체 적용
신호 보호
RF 커플러에서 RF 절연체의 주요 응용 분야 중 하나는 신호 보호입니다. 일반적인 RF 시스템에서 RF 커플러는 주 신호의 전력을 샘플링하고 모니터링하는 데 자주 사용됩니다. 그러나 모니터링 경로의 임피던스 불일치로 인해 반사가 발생하여 소스로 다시 이동하여 기본 신호가 중단될 수 있습니다.
RF 커플러와 모니터링 장비 사이에 RF 절연체를 배치하면 반사된 신호가 소스에 도달하는 것을 방지할 수 있습니다. 예를 들어, 무선 기지국에서 RF 커플러는 모니터링 목적으로 전력 증폭기의 출력 신호를 샘플링합니다. RF 아이솔레이터는 커플러와 파워 미터 사이에 설치되어 파워 미터나 연결 케이블의 임피던스 불일치로 인해 발생하는 반사 신호로부터 파워 앰프를 보호합니다. 이는 파워 앰프 작동의 안정성과 신뢰성을 보장합니다.
신호 품질 개선
RF 아이솔레이터는 RF 커플러 애플리케이션의 신호 품질도 향상시킬 수 있습니다. 신호 분배를 위해 RF 커플러를 사용하는 경우 출력 포트에 서로 다른 부하 조건이 발생할 수 있으며, 이로 인해 임피던스 불일치 및 반사가 발생할 수 있습니다. 이러한 반사로 인해 신호 왜곡과 간섭이 발생하여 전체 신호 품질이 저하될 수 있습니다.
RF 절연체는 RF 커플러의 각 출력 포트에 추가되어 반사된 신호를 흡수하고 커플러에 일치하는 부하를 제공할 수 있습니다. 이는 특히 신호 무결성이 가장 중요한 고주파수 애플리케이션에서 깨끗하고 안정적인 출력 신호를 유지하는 데 도움이 됩니다. 예를 들어, 위성 통신 시스템에서 RF 커플러는 RF 신호를 여러 수신기에 분배하는 데 사용됩니다. 커플러의 출력 포트에 있는 RF 절연체는 각 수신기가 수신한 신호의 품질이 높고 반사로 인한 간섭이 없도록 보장합니다.
결합 시스템의 전력 증폭기 보호
전력 증폭기가 RF 커플러와 함께 사용되는 RF 시스템에서 RF 절연체는 전력 증폭기를 보호하는 데 중요한 역할을 합니다. 파워 앰프는 반사되는 전력에 민감하며 과도한 반사 전력은 앰프 구성 요소의 과열 및 손상을 초래할 수 있습니다.
RF 커플러를 사용하여 전력 증폭기의 출력 전력을 샘플링하는 경우 증폭기와 커플러 사이에 배치된 아이솔레이터는 커플러나 후속 모니터링 또는 분배 구성 요소에서 반사된 전력이 증폭기에 도달하는 것을 방지합니다. 이를 통해 파워 앰프의 수명이 연장되고 시스템 오류 위험이 줄어듭니다. 예를 들어, 레이더 시스템에서 전력 증폭기는 고전력 RF 신호를 생성하고 RF 커플러는 모니터링을 위해 이 신호의 일부를 샘플링합니다. RF 아이솔레이터는 전력 증폭기가 안전하고 효율적으로 작동하도록 보장합니다.
특정 제품 예

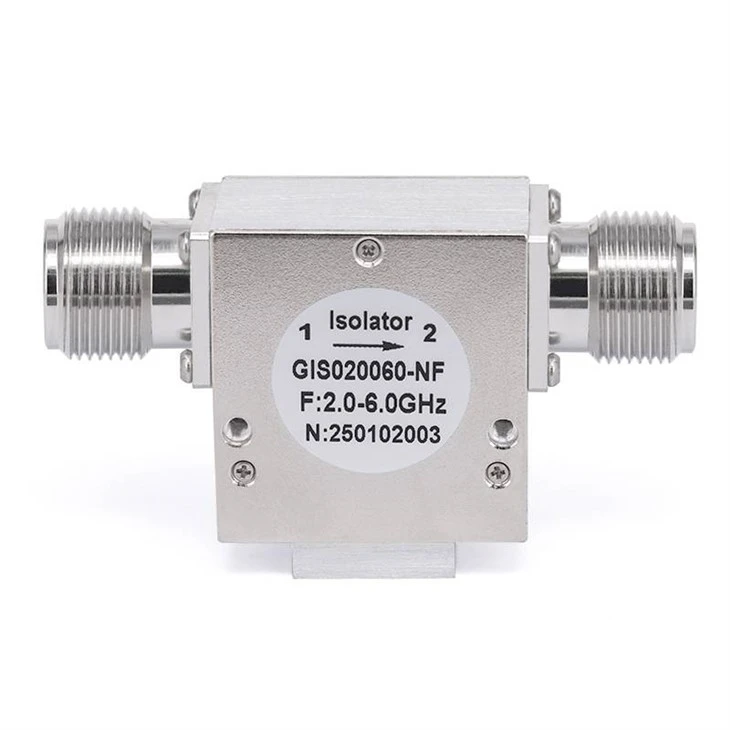

RF 아이솔레이터 공급업체로서 당사는 다양한 RF 커플러 애플리케이션에 적합한 광범위한 RF 아이솔레이터를 제공합니다. 우리의6GHz RF 동축 아이솔레이터Wi-Fi 6E 시스템과 같은 6GHz 주파수 대역의 애플리케이션에 이상적입니다. 이 아이솔레이터는 탁월한 절연과 낮은 삽입 손실을 제공하여 이러한 시스템에서 RF 커플러의 안정적인 작동을 보장합니다.
고주파 응용 분야의 경우 당사는40GHz RF 동축 아이솔레이터밀리미터파 주파수 문제를 처리하도록 설계되었습니다. 이 제품은 신호 모니터링 및 배포에 RF 커플러가 사용되는 5G 밀리미터파 기지국에서 일반적으로 사용됩니다. 아이솔레이터는 반사된 신호로부터 시스템의 민감한 구성 요소를 보호하고 이러한 고주파수에서 신호 품질을 유지합니다.

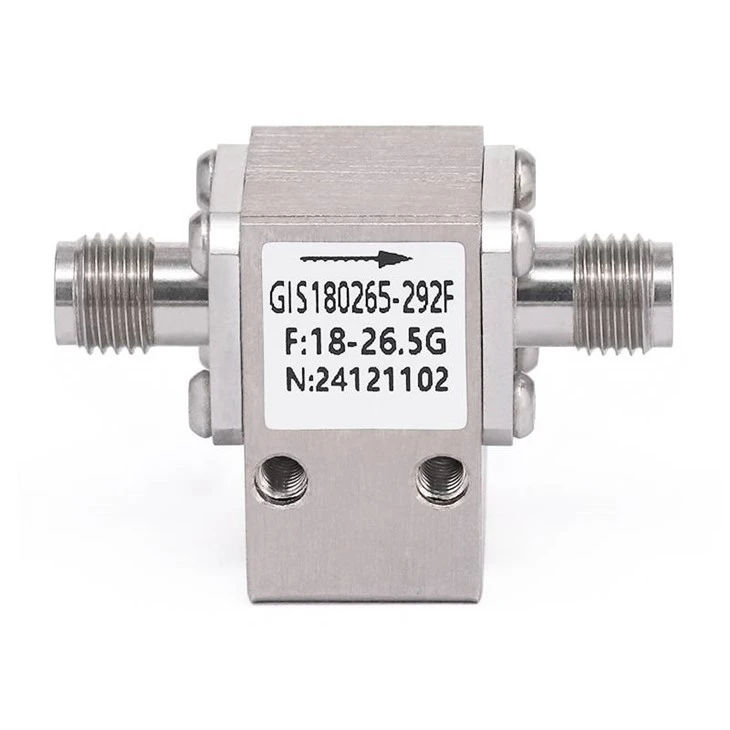

우리의26.5GHz RF 동축 아이솔레이터또한 자동차 레이더 시스템과 같은 24~26.5GHz 주파수 범위의 애플리케이션에도 적합합니다. 이러한 시스템에서 RF 커플러는 RF 신호를 분할 및 분배하는 데 사용되며 절연체는 구성 요소를 반사로부터 보호하여 레이더 작동의 안정성과 신뢰성을 보장합니다.
결론 및 행동 촉구
결론적으로, RF 커플러에 RF 절연체를 적용하는 방법은 다양하며 RF 시스템이 제대로 작동하는 데 필수적입니다. 신호 보호부터 신호 품질 개선 및 전력 증폭기 보호에 이르기까지 RF 절연체는 RF 커플러 기반 시스템의 성능과 신뢰성을 향상시키는 데 중요한 역할을 합니다.
RF 커플러 애플리케이션을 위한 고품질 RF 절연기를 찾고 계시다면 당사가 최고의 솔루션을 제공해 드리겠습니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 따라 가장 적합한 절연체를 선택하는 데 도움을 드릴 수 있습니다. 귀하가 통신, 항공우주 또는 자동차 산업에 종사하든 당사는 귀하의 요구 사항을 충족할 수 있는 제품과 지식을 보유하고 있습니다. 조달 논의를 시작하고 RF 시스템을 한 단계 더 발전시키려면 지금 저희에게 연락하십시오.
