모놀리식 RF 순환기와 하이브리드 RF 순환기의 차이점은 무엇입니까?

무선 주파수(RF) 기술 영역에서 서큘레이터는 RF 신호의 흐름을 관리하는 데 중요한 역할을 합니다. 이는 신호가 포트 주변의 특정 방향으로 이동할 수 있도록 하는 수동적 비가역 장치입니다. RF 순환기의 두 가지 일반적인 유형은 모놀리식 순환기와 하이브리드 순환기입니다. 저는 RF 순환기 공급업체로서 이 두 가지 유형의 고유한 특성과 응용 분야를 직접 목격했으며, 이 블로그에서는 두 유형의 차이점을 자세히 살펴보겠습니다.

1. 구조설계

모놀리식 RF 순환기

모놀리식 RF 순환기는 단일 통합 장치로 제작됩니다. 페라이트 재료, 마이크로스트립 또는 스트립라인 회로, 자기 구조와 같은 핵심 구성 요소는 단일 기판에 제작됩니다. 이 일체형 구조는 여러 가지 장점을 제공합니다. 첫째, 높은 수준의 기계적 안정성을 제공합니다. 모든 구성 요소가 단일 구조의 일부이기 때문에 외부 진동이나 충격으로 인한 정렬 불량이나 기계적 고장의 위험이 적습니다.

둘째, 모놀리식 순환기의 컴팩트한 디자인은 공간이 중요한 응용 분야에 이상적입니다. 예를 들어, 휴대용 라디오나 소형 레이더 시스템과 같은 소형 폼 팩터 통신 장치에서 모놀리식 서큘레이터는 제한된 사용 가능한 공간에 쉽게 통합될 수 있습니다.

하이브리드 RF 순환기

반면에 하이브리드 RF 순환기는 여러 개의 개별 부품을 결합하여 구성됩니다. 이러한 구성 요소에는 별도의 페라이트 요소, 커넥터 및 인쇄 회로 기판이 포함될 수 있습니다. 하이브리드 서큘레이터의 모듈식 특성으로 인해 설계 유연성이 향상됩니다. 엔지니어는 애플리케이션의 특정 요구 사항에 따라 다양한 유형의 페라이트 재료, 커넥터 및 회로 구성을 선택할 수 있습니다.

그러나 이러한 모듈성에는 몇 가지 단점도 있습니다. 여러 구성요소를 조심스럽게 조립해야 하므로 정렬 불량의 위험이 높아집니다. 조립 공정 중 작은 정렬 불량으로 인해 삽입 손실이 증가하거나 절연이 감소하는 등 서큘레이터의 성능이 크게 저하될 수 있습니다.

2. 성능 특성

삽입 손실

삽입 손실은 신호가 순환기를 통과할 때 손실되는 신호 전력의 양을 나타내기 때문에 RF 순환기의 중요한 성능 매개변수입니다. 모놀리식 서큘레이터는 일반적으로 하이브리드 서큘레이터에 비해 삽입 손실이 낮습니다. 모놀리식 순환기의 통합 설계는 신호 경로의 인터페이스 수와 불연속성을 줄여 신호 감쇠를 줄입니다.

고전력 RF 송신기와 같이 신호 강도가 중요한 응용 분야에서는 모놀리식 순환기의 삽입 손실이 낮아 전송된 신호의 무결성을 유지하는 데 도움이 될 수 있습니다. 예를 들어, 위성 통신 시스템에서 모놀리식 순환기는 송신기의 고전력 RF 신호가 최소한의 손실로 안테나에 도달하도록 보장할 수 있습니다.

하이브리드 서큘레이터는 개별 부품 구성으로 인해 삽입 손실이 더 높을 수 있습니다. 서로 다른 구성 요소 간의 인터페이스로 인해 반사 및 신호 산란이 발생하여 추가적인 전력 손실이 발생할 수 있습니다. 그러나 신중한 설계와 고품질 부품 선택을 통해 하이브리드 서큘레이터의 삽입 손실을 많은 애플리케이션에서 허용 가능한 수준으로 최소화할 수 있습니다.

격리

절연은 인접하지 않은 포트 사이에서 신호가 누출되는 것을 방지하는 순환기의 기능을 측정하는 또 다른 중요한 성능 지표입니다. 모놀리식 순환기는 일반적으로 우수한 절연 성능을 제공합니다. 통합 구조는 자기장을 억제하고 포트 간의 결합을 줄이는 데 도움이 됩니다.

통신 시스템에서는 서로 다른 신호 경로 간의 간섭을 방지하기 위해 높은 절연이 필수적입니다. 예를 들어, 트랜시버 시스템에서 서큘레이터는 자체 간섭을 피하기 위해 송신기와 수신기를 분리해야 합니다. 모놀리식 순환기는 이러한 절연을 효과적으로 달성하여 트랜시버의 적절한 작동을 보장합니다.

하이브리드 서큘레이터도 높은 절연을 제공할 수 있지만 더 신중한 설계와 튜닝이 필요합니다. 포트 간 결합을 최소화하려면 개별 구성요소를 배열하고 최적화해야 합니다. 경우에 따라 하이브리드 순환기의 절연 성능을 향상시키기 위해 추가 차폐 또는 필터링 구성 요소가 필요할 수 있습니다.

주파수 응답

모놀리식 서큘레이터는 하이브리드 서큘레이터에 비해 주파수 응답이 더 제한된 경우가 많습니다. 모놀리식 순환기의 통합 설계는 제조 공정 중 특정 주파수 범위에 맞게 최적화되었습니다. 일단 제작되면 모놀리식 순환기의 주파수 응답을 수정하는 것이 어려울 수 있습니다.

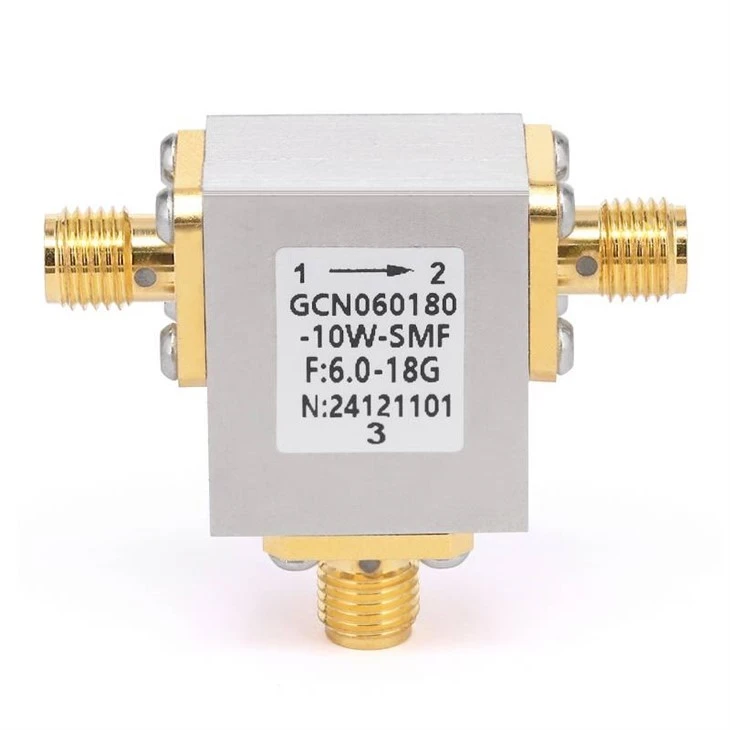

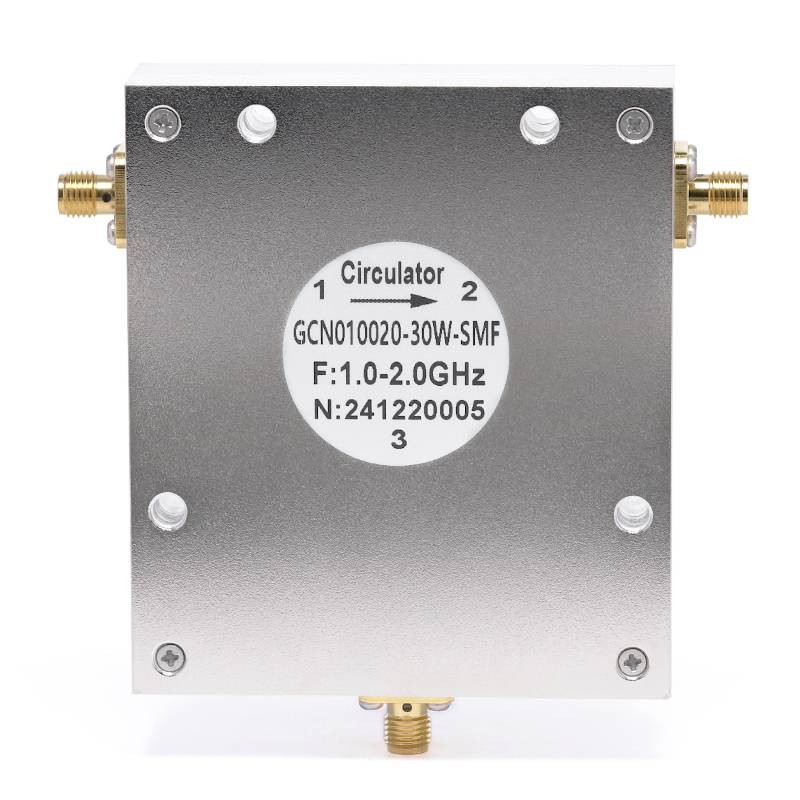

모듈식 설계를 갖춘 하이브리드 서큘레이터는 주파수 응답에 있어 더 큰 유연성을 제공합니다. 엔지니어는 더 넓은 주파수 범위를 달성하기 위해 다양한 페라이트 재료와 회로 구성을 선택할 수 있습니다. 예를 들어, 응용 분야에서 서큘레이터가 넓은 주파수 대역에서 작동해야 하는 경우 하이브리드 서큘레이터는 이 요구 사항을 충족하도록 설계할 수 있습니다. 우리는 다음과 같은 다양한 주파수 범위의 다양한 서큘레이터를 제공합니다.26.5GHz RF 동축 순환기,40GHz RF 동축 순환기, 그리고18GHz RF 동축 순환기.

3. 비용 및 제조 고려 사항

비용

모놀리식 순환기는 일반적으로 하이브리드 순환기보다 제조 비용이 더 비쌉니다. 모놀리식 순환기의 제조 공정에는 포토리소그래피 및 박막 증착과 같은 고급 반도체 제조 기술이 포함됩니다. 이러한 공정에는 특수 장비와 클린룸 환경이 필요하므로 생산 비용이 증가합니다.

개별 구성요소로 구성된 하이브리드 서큘레이터는 비용면에서 더 효율적일 수 있습니다. 구성 요소는 다양한 공급업체에서 조달할 수 있으며 조립 프로세스는 비교적 간단합니다. 이로 인해 하이브리드 순환기는 비용에 민감한 응용 분야에 더욱 매력적인 옵션이 됩니다.

제조 복잡성

모놀리식 순환기의 제조는 복잡하고 고도로 전문화된 공정입니다. 순환기의 일관된 성능을 보장하려면 제조 매개변수를 정밀하게 제어해야 합니다. 제조 공정의 편차로 인해 모놀리식 순환기의 성능이 크게 달라질 수 있습니다.

하이브리드 서큘레이터는 조심스럽게 조립해야 하지만 제조 복잡성이 상대적으로 낮습니다. 개별 구성 요소는 조립 과정에서 필요한 경우 쉽게 테스트하고 교체할 수 있습니다. 이를 통해 제조 공정의 유연성이 향상되고 생산 시간이 단축될 수 있습니다.

4. 응용

모놀리식 RF 순환기

모놀리식 RF 순환기는 고성능, 컴팩트한 크기 및 신뢰성이 요구되는 애플리케이션에 일반적으로 사용됩니다. 레이더 시스템 및 통신 위성과 같은 군사 및 항공우주 응용 분야에서는 탁월한 성능과 높은 신뢰성으로 인해 모놀리식 순환기가 선호됩니다. 또한 모놀리식 서큘레이터는 크기가 작아 휴대용 통신 장치 및 소형 RF 시스템에 사용하기에 적합합니다.

하이브리드 RF 순환기

하이브리드 RF 순환기는 셀룰러 기지국 및 Wi-Fi 라우터와 같은 상용 통신 시스템에서 폭넓게 응용됩니다. 비용 효율성과 설계 유연성으로 인해 이러한 애플리케이션에 널리 사용됩니다. 또한 주파수 요구 사항이 변경될 수 있는 연구 개발 프로젝트에서 하이브리드 서큘레이터는 새로운 요구 사항을 충족하도록 쉽게 수정할 수 있습니다.

결론

요약하면, 모놀리식 및 하이브리드 RF 순환기는 구조 설계, 성능 특성, 비용 및 애플리케이션 측면에서 뚜렷한 차이가 있습니다. 모놀리식 순환기는 고성능, 소형 크기 및 높은 신뢰성을 제공하지만 비용이 더 많이 들고 주파수 유연성이 제한됩니다. 반면에 하이브리드 서큘레이터는 성능이 낮고 조립이 복잡할 수 있는 대신 설계 유연성, 비용 효율성, 주파수 응답 범위가 더 넓습니다.

RF 순환기 공급업체로서 우리는 고객의 다양한 요구 사항을 이해합니다. 중요한 애플리케이션을 위한 고성능 모놀리식 서큘레이터가 필요하든, 상업 프로젝트를 위한 비용 효율적인 하이브리드 서큘레이터가 필요하든, 당사는 귀하에게 적합한 솔루션을 제공할 수 있습니다. RF 순환기에 관심이 있거나 프로젝트에 대한 특정 요구 사항이 있는 경우 자세한 논의 및 조달 협상을 위해 언제든지 당사에 문의하십시오.

참고자료

• 포자르, DM (2011). 마이크로파공학(4판). 와일리.
• 콜린, RE (2001). 마이크로파 공학 기초(제2판). 와일리.
• Bahl, IJ, & Bhartia, P. (1988). 마이크로파 솔리드 스테이트 회로 설계. 와일리.
