RF 절연체의 단점은 무엇입니까?

RF 절연체 공급업체로서 저는 무선 통신 시스템부터 레이더 및 테스트 장비에 이르기까지 다양한 응용 분야에서 이러한 장치의 장점을 자주 칭찬합니다. 그러나 균형 잡힌 견해를 제시하는 것이 중요합니다. 오늘은 RF 아이솔레이터의 단점에 대해 알아보겠습니다.

삽입 손실

RF 아이솔레이터의 가장 중요한 단점 중 하나는 삽입 손실입니다. 삽입 손실은 신호가 아이솔레이터를 통과할 때 발생하는 전력 감소를 나타냅니다. 이러한 손실은 페라이트 재료와 자기장을 사용하여 비가역적 특성을 달성하는 아이솔레이터 설계의 고유한 특성입니다.

통신 시스템에서는 작은 삽입 손실이라도 상당한 영향을 미칠 수 있습니다. 예를 들어, 전력 효율성이 중요한 셀룰러 기지국에서 삽입 손실은 수신기에서 동일한 신호 강도를 달성하기 위해 더 많은 전력을 전송해야 함을 의미합니다. 이로 인해 전력 소비가 증가할 뿐만 아니라 더 많은 열이 발생하므로 추가적인 냉각 메커니즘이 필요합니다.

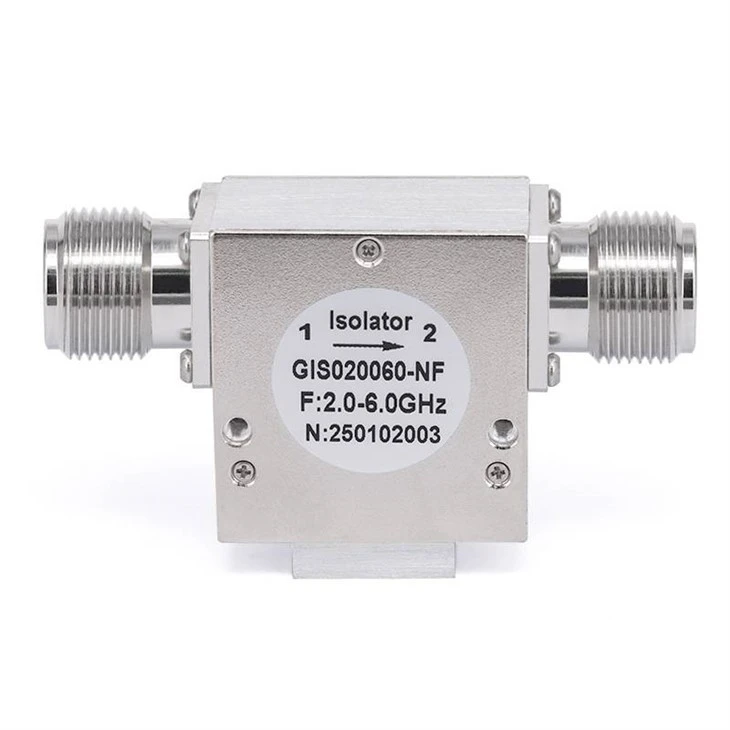

삽입 손실은 주파수에 따라 다릅니다. 주파수가 높을수록 삽입 손실이 증가하는 경향이 있습니다. 우리의6GHz RF 동축 아이솔레이터우리의 제품에 비해 삽입 손실이 상대적으로 낮을 수 있습니다.26.5GHz RF 동축 아이솔레이터. 주파수가 높아질수록 페라이트 소재의 성능이 저하되고 전자파와 아이솔레이터 구성 요소 간의 상호 작용이 더욱 복잡해지며 손실도 높아집니다.

비용

RF 아이솔레이터는 특히 고주파수 및 고성능 애플리케이션용으로 설계된 아이솔레이터보다 상대적으로 비용이 많이 들 수 있습니다. RF 절연체의 제조 공정에는 페라이트 재료, 자기장 및 동축 구조의 정밀한 제어가 포함됩니다. 고품질 페라이트 소재는 가격이 비싸며 생산에는 첨단 제조 기술과 엄격한 품질 관리가 필요합니다.

소규모 프로젝트나 예산이 제한된 애플리케이션의 경우 RF 절연체 비용이 상당한 장벽이 될 수 있습니다. 예를 들어, 비용이 설계의 주요 요소인 가전 제품의 경우 RF 절연체를 추가하는 것이 경제적으로 실행 가능하지 않을 수 있습니다. 대규모 프로젝트의 경우에도 여러 절연체의 누적 비용이 빠르게 합산될 수 있습니다. 우리의18GHz RF 동축 아이솔레이터고주파수 성능을 위해 설계된 는 고급 재료 및 제조 공정으로 인해 프리미엄 가격으로 제공됩니다.

크기와 무게

RF 아이솔레이터, 특히 고전력 처리 기능을 갖춘 아이솔레이터는 상대적으로 크고 무거울 수 있습니다. 절연체 작동에 필요한 페라이트 재료와 자기 구조는 물리적 공간을 차지합니다. 항공우주 및 휴대용 장치와 같이 크기와 무게가 중요한 응용 분야에서는 RF 절연체를 사용하는 것이 어려울 수 있습니다.

위성 통신 시스템에서는 무게 1g이 발사 비용과 위성의 전반적인 성능에 영향을 미치기 때문에 중요합니다. 크고 무거운 RF 절연체는 이러한 애플리케이션에 적합하지 않을 수 있습니다. 마찬가지로 휴대용 무선 장치에서는 절연체의 크기로 인해 설계의 소형화 및 휴대성이 제한될 수 있습니다.

제한된 주파수 범위

RF 절연체는 일반적으로 특정 주파수 범위 내에서 작동하도록 설계되었습니다. 이 범위를 벗어나면 성능이 크게 저하됩니다. 이러한 제한된 주파수 범위는 넓은 주파수 스펙트럼을 포괄해야 하는 응용 분야에서 문제가 될 수 있습니다.

예를 들어, 다중 주파수 대역을 지원하는 최신 무선 통신 시스템에서는 단일 RF 절연체로는 충분하지 않을 수 있습니다. 주파수 범위가 서로 다른 여러 개의 절연기를 사용해야 할 수도 있으며, 이로 인해 시스템의 복잡성과 비용이 증가합니다. 당사의 아이솔레이터는 지정된 주파수 범위 내에서 최적의 성능을 제공하도록 신중하게 설계되었지만 사용자는 애플리케이션에 적합한 아이솔레이터를 선택할 때 이러한 제한 사항을 인지해야 합니다.

온도 감도

RF 절연체의 성능은 온도에 매우 민감합니다. 페라이트 소재의 자기 특성은 온도에 따라 변하며 이는 절연체의 삽입 손실, 절연 및 기타 성능 매개변수에 영향을 미칠 수 있습니다.

산업 현장이나 직사광선 아래 등 고온 환경에서는 아이솔레이터의 삽입 손실이 증가하고 절연성이 감소할 수 있습니다. 이로 인해 시스템의 신호 저하 및 간섭이 발생할 수 있습니다. 반면에 저온 환경에서는 아이솔레이터의 성능이 공칭 값에서 벗어날 수도 있습니다. 온도 보상 기술을 사용하여 이러한 영향을 완화할 수 있지만 아이솔레이터의 복잡성과 비용이 추가됩니다.

비이상적인 격리

RF 아이솔레이터는 입력 포트와 출력 포트 사이에 높은 절연을 제공하도록 설계되었지만 실제로는 절연이 완벽하지 않습니다. 출력 포트에서 다시 입력 포트로 신호가 약간 누출되는 경우가 항상 있습니다. 이러한 비이상적인 격리는 높은 수준의 격리가 필요한 시스템에서 문제를 일으킬 수 있습니다.

고성능 테스트 및 측정 설정에서는 소량의 신호 누출도 측정 정확도에 영향을 미칠 수 있습니다. 비이상적인 격리는 통신 시스템에서 자체 간섭을 발생시켜 전체 시스템 성능을 저하시킬 수도 있습니다.

시스템 복잡성에 미치는 영향

시스템에 RF 절연체를 추가하면 시스템의 복잡성이 증가합니다. 절연체는 시스템에 적절하게 통합되어야 하며 전체 시스템 설계에서 성능을 신중하게 고려해야 합니다.

예를 들어, 시스템의 다른 구성 요소와 아이솔레이터의 임피던스 매칭이 중요합니다. 임피던스 매칭이 부적절하면 반사가 발생하고 신호가 더욱 저하될 수 있습니다. 또한 절연체의 전력 처리 기능은 시스템의 전력 수준과 호환되어야 합니다. 이러한 모든 요소에는 시스템의 올바른 작동을 보장하기 위한 추가적인 설계 노력과 테스트가 필요합니다.

이러한 단점에도 불구하고 RF 절연체는 여전히 많은 응용 분야에서 중요한 역할을 합니다. 반사된 신호로부터 민감한 구성 요소를 보호하고 시스템의 전반적인 안정성을 향상시키는 능력이 단점보다 더 큰 경우가 많습니다. 우리 회사에서는 이러한 단점을 최소화하기 위해 RF 절연체의 성능을 개선하기 위해 지속적으로 노력하고 있습니다.

귀하의 프로젝트에서 RF 절연체 사용을 고려 중이고 당사 제품이 귀하의 특정 요구 사항을 어떻게 충족할 수 있는지 자세히 알고 싶다면 당사에 문의하여 자세한 논의를 받으시기 바랍니다. 당사의 전문가 팀은 귀하가 올바른 절연체를 선택하고 귀하가 가질 수 있는 모든 우려 사항을 해결하는 데 도움을 드릴 준비가 되어 있습니다.

참고자료

• 포자르, DM (2011). 마이크로파 공학. 존 와일리 앤 선즈.
• 콜린, RE (2001). 마이크로파 공학의 기초. 맥그로-힐.
