RF 절연체의 주요 매개변수는 무엇입니까?

안녕하세요! RF 절연체 공급업체로서 저는 최근 이 멋진 장치의 주요 매개변수에 대해 많은 질문을 받았습니다. 그래서 나는 당신을 위해 그것을 분석하는 데 몇 분 정도 시간이 걸릴 것이라고 생각했습니다.

기본부터 시작해 보겠습니다. RF 아이솔레이터는 RF 신호가 한 방향으로 통과하도록 허용하고 반대 방향으로는 차단하는 2포트 장치입니다. 이는 무선 주파수 신호의 일방 통행로와 같습니다. 이러한 아이솔레이터는 신호 반사를 방지하고 민감한 장비를 손상으로부터 보호하는 데 도움이 되므로 많은 RF 시스템에서 매우 중요합니다.

이제 RF 아이솔레이터를 선택할 때 고려해야 할 주요 매개변수에 대해 자세히 살펴보겠습니다.

주파수 범위

주파수 범위는 RF 아이솔레이터의 가장 중요한 매개변수 중 하나입니다. 이는 아이솔레이터가 효과적으로 처리할 수 있는 주파수 범위를 결정합니다. 다양한 애플리케이션에는 다양한 주파수 범위가 필요합니다. 예를 들어, 이동 통신 시스템에서는 800MHz - 2.5GHz 범위에서 작동할 수 있는 절연체가 필요할 수 있습니다. 반면, 위성 통신의 경우 20GHz 이상과 같이 훨씬 더 높은 주파수를 볼 수 있습니다.

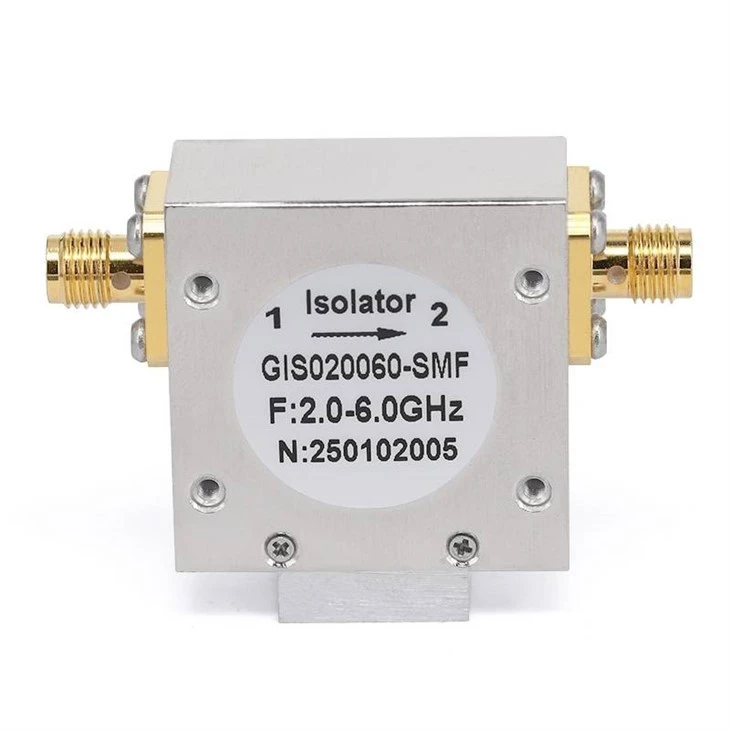

우리는 다양한 주파수 범위의 광범위한 RF 절연체를 제공합니다. 예를 들어, 우리의26.5GHz RF 동축 아이솔레이터고주파 신호를 정밀하게 처리하도록 설계되었습니다. 더 낮은 주파수 범위가 필요한 프로젝트를 진행 중인 경우 당사의6GHz RF 동축 아이솔레이터더 잘 맞을 수도 있습니다. 그리고 중간 범위 주파수의 경우,18GHz RF 동축 아이솔레이터당신이 찾고 있는 해결책이 될 수 있습니다.

삽입 손실

삽입 손실은 또 다른 중요한 매개변수입니다. 이는 RF 신호가 아이솔레이터를 통과할 때 손실되는 신호 전력의 양입니다. 이상적인 세계에서는 삽입 손실이 0이기를 원하지만 실제로는 항상 약간의 손실이 있습니다. 삽입 손실이 낮다는 것은 더 많은 신호 전력이 아이솔레이터를 통해 전송된다는 의미이며, 이는 일반적으로 시스템 성능에 더 좋습니다.

일반적으로 삽입 손실은 데시벨(dB) 단위로 측정됩니다. 대부분의 애플리케이션에서는 0.5dB 미만의 삽입 손실이 양호한 것으로 간주됩니다. 그러나 일부 고성능 시스템에서는 삽입 손실이 0.2dB 이하인 절연기가 필요할 수도 있습니다. 아이솔레이터를 선택할 때 삽입 손실 사양을 확인하고 시스템 요구 사항과 비교하십시오.

격리

절연은 절연기가 역방향의 신호를 얼마나 잘 차단하는지를 측정하는 것입니다. dB 단위로도 측정됩니다. 절연 값이 높을수록 절연기가 신호 반사 및 간섭을 더 잘 방지한다는 의미입니다.

예를 들어 아이솔레이터의 절연이 20dB이면 역방향의 신호 전력이 순방향에 비해 100배 감소한다는 의미입니다. 많은 RF 시스템에서는 20~30dB의 절연이면 충분합니다. 그러나 신호 간섭 위험이 높은 애플리케이션에서는 40dB 이상과 같이 훨씬 더 높은 절연성을 갖춘 아이솔레이터가 필요할 수 있습니다.

전력 처리

전력 처리란 절연체가 손상되지 않고 처리할 수 있는 최대 RF 전력량을 나타냅니다. 이는 특히 고전력 RF 시스템에서 중요한 매개변수입니다. 아이솔레이터의 전력 처리 용량을 초과하면 과열, 성능 저하 또는 영구적인 손상이 발생할 수 있습니다.

절연체의 전력 처리 용량은 설계, 재료, 냉각 메커니즘을 포함한 여러 요소에 따라 달라집니다. 아이솔레이터를 선택할 때 시스템의 최대 전력 레벨보다 높은 전력 처리 용량을 가진 아이솔레이터를 선택하십시오.

VSWR(전압 정상파 비율)

VSWR은 아이솔레이터가 RF 시스템의 임피던스에 얼마나 잘 매칭되는지를 측정한 것입니다. VSWR이 낮다는 것은 임피던스 일치가 양호하다는 것을 의미합니다. 즉, 더 많은 신호 전력이 아이솔레이터를 통해 전달되고 반사되는 전력이 적음을 의미합니다.

1:1의 VSWR이 이상적이지만 실제로는 달성하기 어렵습니다. 대부분의 RF 아이솔레이터의 VSWR은 약 1.2:1~1.5:1입니다. VSWR이 높을수록 삽입 손실과 신호 반사가 증가하여 RF 시스템 성능이 저하될 수 있습니다.

온도 범위

온도 범위는 아이솔레이터가 효과적으로 작동할 수 있는 온도 범위입니다. 응용 분야마다 온도 요구 사항이 다릅니다. 예를 들어 실외 애플리케이션의 경우 아이솔레이터는 -40°C ~ +85°C의 넓은 온도 범위에서 작동해야 할 수 있습니다.

아이솔레이터를 선택할 때 온도 범위 사양을 확인하고 애플리케이션 요구 사항을 충족하는지 확인하십시오. 일부 아이솔레이터는 극한의 온도에서 작동하도록 설계된 반면 다른 아이솔레이터는 실내 또는 통제된 환경에 더 적합합니다.

위상 변화

위상 변이는 아이솔레이터를 통과하는 RF 신호의 위상 변화입니다. 위상 배열 안테나와 같은 일부 응용 분야에서는 절연체의 위상 변이를 주의 깊게 제어해야 합니다. RF 시스템의 적절한 작동을 유지하려면 안정적이고 예측 가능한 위상 변이가 중요합니다.

대부분의 RF 아이솔레이터는 상대적으로 작은 위상 변이를 갖고 있지만 특히 위상 정확도가 중요한 애플리케이션에서는 여전히 고려해야 할 사항입니다.

패키지 크기 및 장착

절연체의 패키지 크기와 장착 옵션도 중요한 고려 사항입니다. 응용 분야에 따라 인쇄 회로 기판(PCB)에 쉽게 통합할 수 있는 작고 컴팩트한 절연체가 필요할 수 있습니다. 또는 랙 장착형 RF 시스템을 위한 특정 장착 메커니즘을 갖춘 더 큰 절연체가 필요할 수도 있습니다.

우리는 고객의 다양한 요구를 충족시키기 위해 다양한 패키지 크기와 장착 옵션을 제공합니다. PCB용 표면 실장 아이솔레이터나 랙 시스템용 플랜지 장착 아이솔레이터가 필요한 경우, 우리가 도와드리겠습니다.

비용

마지막으로 비용은 항상 중요한 요소입니다. RF 아이솔레이터의 비용은 성능 매개변수, 주파수 범위, 전력 처리 용량, 브랜드 등 여러 요소에 따라 달라집니다. 비용 대비 최고의 성능을 얻는 것도 중요하지만 비용과 예산의 균형도 맞춰야 합니다.

다양한 절연체를 비교할 때 전체 값을 고려해야 합니다. 더 나은 성능 매개변수를 갖춘 약간 더 비싼 아이솔레이터는 추가 구성 요소나 시스템 업그레이드의 필요성을 줄여 장기적으로 비용을 절약할 수 있습니다.

RF 아이솔레이터의 주요 매개변수는 다음과 같습니다. 애플리케이션에 적합한 RF 절연기를 선택할 때 이러한 매개변수를 신중하게 고려하고 요구 사항에 가장 적합한 것을 선택하십시오.

어떤 RF 아이솔레이터가 귀하에게 적합한지 아직도 확신하지 못하거나 다른 질문이 있는 경우 주저하지 말고 문의해 주세요. 우리는 귀하의 RF 시스템을 위한 완벽한 솔루션을 찾는 데 도움을 드리고 있습니다. 소규모 스타트업이든 대기업이든 관계없이 당사는 귀하의 요구에 맞는 전문 지식과 제품을 보유하고 있습니다. 지금 저희에게 연락하여 조달 프로세스를 시작하고 함께 협력하여 RF 시스템을 다음 단계로 끌어올리십시오!

참고자료

• 포자르, DM (2011). 마이크로파공학(4판). 와일리.
• 콜린, RE (2001). 마이크로파 공학 기초(제2판). 와일리.
