RF 앰프의 주요 성능 매개 변수는 무엇입니까?
메시지를 남겨주세요
RF 앰프는 광범위한 무선 통신 시스템, 레이더 시스템 및 기타 RF 응용 프로그램의 중요한 구성 요소입니다. RF 앰프 공급 업체로서 고품질 제품을 제공하고 고객의 다양한 요구를 충족시키는 데 RF 앰프의 주요 성능 매개 변수를 이해하는 것이 필수적입니다. 이 블로그에서는 RF 앰프의 특성과 기능을 정의하는 주요 성능 매개 변수를 탐색합니다.
얻다
게인은 아마도 RF 앰프의 가장 근본적인 매개 변수 일 것입니다. 출력 전력의 비율을 증폭기의 입력 전력에 나타냅니다. 이득은 일반적으로 데시벨 (DB)으로 표현됩니다. 게인이 높을수록 앰프가 입력 신호의 전력을보다 효과적으로 증가시킬 수 있습니다. 예를 들어, 증폭기의 게인이 20dB 인 경우, 출력 전력이 입력 전력보다 100 배 더 크다는 것을 의미합니다 ((g (g (db) = 10 \ log_ {10}/p_ {in}) 및 (g = 20) db, (p_ {out}/p_ {in} = 10^{20/10}))).
RF 증폭기의 게인은 모든 주파수에서 일정하지 않습니다. 일반적으로 주파수 - 종속 응답이 있으며 이득 주파수 곡선에 의해 설명됩니다. 증폭기의 대역폭은 게인이 지정된 값 내에 남아있는 주파수 범위, 일반적으로 최대 게인의 3dB 이내에 있습니다. 광대역 통신 시스템과 같이 넓은 범위의 주파수를 증폭 해야하는 응용 분야에서 광범위한 대역폭 증폭기가 바람직합니다.
노이즈 피겨
노이즈 피겨는 RF 앰프의 또 다른 중요한 매개 변수, 특히 신호 대 노이즈 비율 (SNR)이 가장 중요합니다. 증폭기의 노이즈 그림은 입력 SNR 대 출력 SNR의 비율로 정의됩니다. 증폭기가 입력 신호의 SNR을 얼마나 저하시키는 지 정량화합니다. 노이즈 그림이 낮 으면 앰프가 신호에 노이즈가 적습니다.

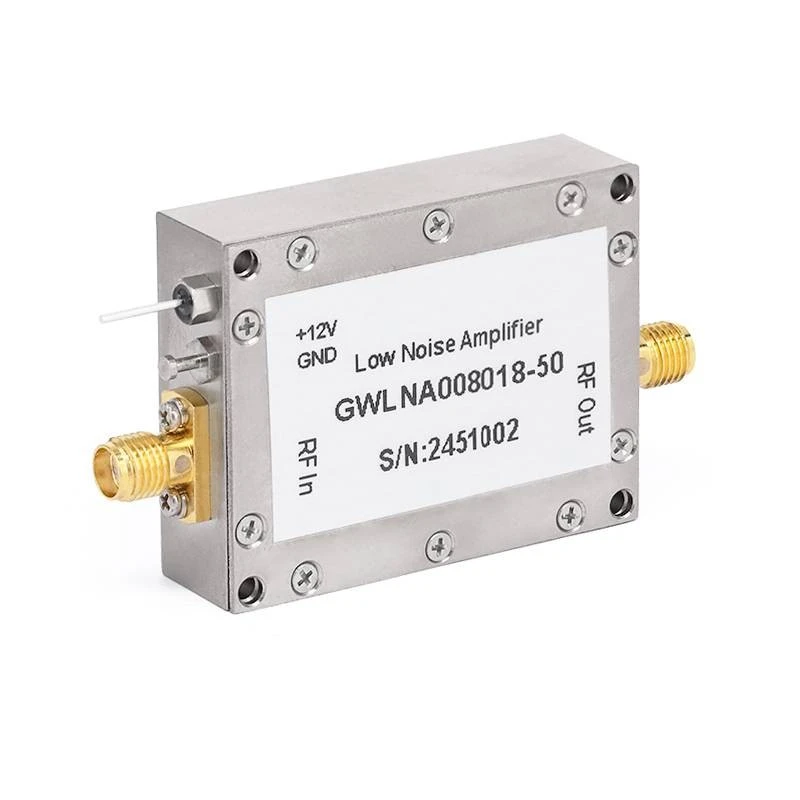

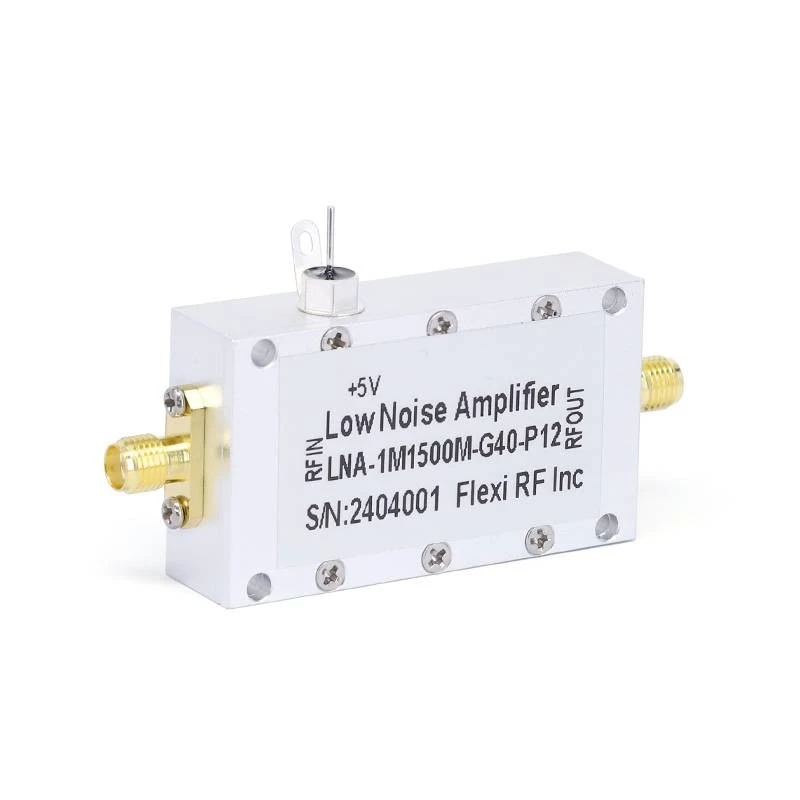

무선 통신 및 레이더 시스템의 수신기와 같은 많은 RF 시스템에서 전면 엔드 앰프는 종종저음 증폭기(LNA). LNA는 일반적으로 1-3dB 범위의 노이즈 그림이 매우 저렴하도록 설계되었습니다. 프론트 엔드에서 LNA를 사용함으로써 시스템의 전체 노이즈 성능을 크게 개선하여 약한 신호를 더 잘 감지하고 수용 할 수 있습니다.
출력 전원
RF 앰프의 출력 전력은 증폭기가 하중으로 전달할 수있는 전력 레벨입니다. 포화 출력 전력 ((P_ {SAT})) 및 1 -DB 압축 지점 ((P_ {1DB})를 포함한 몇 가지 중요한 출력 전원 사양이 있습니다.
포화 출력 전력은 앰프가 생성 할 수있는 최대 출력 전력입니다. 이 시점 이외에도 입력 전력을 증가 시키면 출력 전력이 비례적으로 증가하지 않을 것이며, 증폭기는 포화 영역으로 들어가서 게인이 크게 감소하기 시작합니다.
1 -db 압축 지점은 앰프의 이득이 선형 게인 값에서 1dB 감소하는 출력 전력 레벨입니다. 증폭기에서 비 선형성의 시작을 나타내므로 중요한 사양입니다. 많은 응용 분야에서 앰프는 선형 작동을 보장하고 신호의 왜곡을 최소화하기 위해 (p_ {1db}) 아래에서 작동합니다.
선형성
선형성은 앰프가 왜곡을 도입하지 않고 신호를 증폭시킬 수있는 방법을 측정 한 것입니다. 앰프의 비 선형성은 간 변조 왜곡 (IMD)을 유발할 수 있으며, 이는 원래 입력 신호에 존재하지 않는 추가 주파수 구성 요소를 생성 할 수 있습니다. 이러한 원치 않는 주파수 구성 요소는 시스템의 다른 신호를 방해하고 전체 성능을 저하시킬 수 있습니다.
선형성을 측정하기위한 두 가지 중요한 매개 변수는 세 번째 순서 인터셉트 포인트 (IP3)와 두 번째 순서 인터셉트 포인트 (IP2)입니다. IP3는 세 번째 순서 간 변조 제품이 출력 전력 대 입력 전력 플롯에서 기본 출력 전력과 교차하는 이론적 지점입니다. IP3 값이 높을수록 선형성이 향상되고 IMD가 낮습니다. 마찬가지로, IP2는 두 번째 순서 간 변조 제품과 관련이 있습니다.
입력 및 출력 임피던스
RF 증폭기의 입력 및 출력 임피던스는 각각 소스 및 하중과 적절한 일치하는 데 중요합니다. 앰프와 연결된 구성 요소 사이의 최대 전력 전송을 보장하려면 임피던스 매칭이 중요합니다.
대부분의 RF 시스템에서 표준 임피던스는 50 옴입니다. 입력 임피던스가 50 옴을 갖는 증폭기는 신호를 크게 반영하지 않고 전송 라인 또는 신호 발생기와 같은 50 -OHM 소스에 쉽게 연결할 수 있습니다. 마찬가지로, 50 옴의 출력 임피던스는 안테나 또는 다른 RF 구성 요소와 같은 50 -Ohm 부하로 효율적인 전력 전송을 허용합니다.
전력 추가 효율 (PAE)
전력 추가 효율은 RF 앰프가 DC 전력을 RF 출력 전력으로 얼마나 효율적으로 변환 하는지를 측정합니다. RF 출력 전력의 비율은 앰프에 의해 소비되는 DC 전력에 대한 RF 입력 전력을 뺀 것으로 정의됩니다.
PAE는 특히 배터리 전동 RF 시스템 또는 전력 소비를 최소화 해야하는 응용 분야에서 중요한 고려 사항입니다. 높은 효율 증폭기는 시스템의 전체 전력 소비를 줄이고 배터리 수명을 연장하며 열 소산 요구 사항을 줄일 수 있습니다. 예를 들어, 이동 통신 장치에서는 PAE가 높은 전력 증폭기가 배터리 성능을 향상시키고 장치의 열 응력을 줄이려면 필수적입니다.
평탄도를 얻습니다
게인 평탄도는 지정된 주파수 대역에 대한 게인의 변화를 나타냅니다. 게인 평탄도가 양호한 앰프는 작동 주파수 범위에서 상대적으로 일정한 이득을 갖습니다. 이는 광대역 통신 시스템 및 테스트 및 측정 장비와 같은 신호의 균일 증폭이 필요한 응용 분야에서 중요합니다.
게인 평탄도는 일반적으로 지정된 주파수 대역 내에서 평균값으로부터 게인의 최대 편차로 지정됩니다. 예를 들어, ± 0.5 dB의 게인 평탄도 사양은 앰프의 이득이 전체 작동 주파수 범위에서 평균 게인 값에서 0.5 dB 이상을 벗어나지 않음을 의미합니다.
위상 소음
위상 노이즈는 RF 앰프의 단기 주파수 안정성의 척도입니다. 출력 신호의 위상에서 무작위 변동에 의해 발생합니다. 위상 노이즈는 정확한 주파수 및 위상 정보에 의존하는 주파수 합성, 레이더 및 통신 시스템과 같은 응용 분야에서 RF 시스템의 성능을 저하시킬 수 있습니다.
주파수 - 신시사이저 응용 분야에서 안정적이고 순수한 주파수 신호를 생성하려면 저 위상 노이즈가 필요합니다. 높은 위상 노이즈는 신호의 스펙트럼 확산을 초래할 수 있으며, 이는 시스템의 다른 신호와의 간섭을 유발하고 통신 또는 레이더 시스템의 전반적인 성능을 줄일 수 있습니다.
격리
분리는 입력 및 출력 포트와 같은 RF 앰프의 다른 포트 사이의 전기적 분리 정도를 측정하는 매개 변수입니다. 입력 포트와 출력 포트 사이의 분리는 앰프의 피드백과 자체 진동을 방지하는 데 중요합니다.
다중 단계 증폭기 또는 여러 입력 및 출력 포트가있는 앰프에서 다른 포트의 신호가 서로 방해하지 않도록 높은 분리가 필요합니다. 분리는 일반적으로 데시벨로 표현되며, 더 높은 분리 값은 포트 사이의 더 나은 전기 분리를 나타냅니다.
온도 안정성
RF 증폭기의 성능은 온도 변화에 의해 영향을받을 수 있습니다. 온도 안정성은 앰프가 넓은 온도 범위에 걸쳐 게인, 노이즈 그림 및 출력 전력과 같은 성능 매개 변수를 얼마나 잘 유지하는지를 측정합니다.
많은 응용 분야에서 RF 앰프는 온도가 크게 변할 수있는 가혹한 환경 조건에서 작동해야합니다. 온도 안정성이 우수한 앰프는 온도의 종속 변화를 보완하여 전체 온도 범위에서 신뢰할 수있는 작동을 보장하도록 설계되었습니다.
결론
RF 앰프 공급 업체로서 고객의 다양한 요구를 충족시키는 데있어 이러한 주요 성능 매개 변수의 중요성을 이해합니다. 게인, 노이즈 피겨, 출력 전력, 선형성 및 기타 매개 변수 측면에서 최적화 된 성능을 가진 앰프를 신중하게 설계하고 제조함으로써 광범위한 응용 분야에 고품질 RF 앰프를 제공 할 수 있습니다.
프로젝트 또는 응용 프로그램에 RF 앰프가 필요한 경우 자세한 토론을 위해 저희에게 연락하십시오. 전문가 팀은 특정 요구 사항에 따라 가장 적합한 앰프를 선택하는 데 도움을 줄 준비가되었습니다. 수신기를위한 낮은 노이즈 앰프 또는 송신기의 고급 전력 증폭기가 필요한지 여부에 관계없이 귀하의 요구를 충족시키기위한 전문 지식과 제품 포트폴리오가 있습니다.
참조
- Pozar, DM (2011). 마이크로파 엔지니어링. 와일리.
- Razavi, B. (2012). RF 미세 전자. 프렌 티스 홀.
- Vendelin, GD, Pavio, AM, & Rohde, UL (1990). 선형 및 비선형 기술을 사용한 마이크로파 회로 설계. 와일리.
