RF 순환기의 임피던스 매칭은 무엇입니까?

RF 순환기의 임피던스 매칭은 무엇입니까? 자, 이 주제를 자세히 살펴보고 RF 순환기 공급업체로서 몇 가지 통찰력을 공유하겠습니다.

먼저 RF 순환기가 무엇인지 이해해 봅시다. RF 순환기는 여러 포트가 있는 수동 장치입니다. 이를 통해 RF 신호는 일반적으로 원형 패턴으로 한 포트에서 다음 포트로 특정 방향으로 흐를 수 있습니다. 레이더, 무선 통신, 위성 시스템 등 다양한 RF 시스템에 널리 사용됩니다.

이제 RF 순환기에 있어서 임피던스 매칭은 중요한 개념입니다. 임피던스는 기본적으로 회로가 교류 전류의 흐름에 대해 나타내는 반대입니다. RF 시스템에서는 일반적으로 특정 전송선이나 구성 요소에 대한 일정한 값인 특성 임피던스에 대해 이야기합니다. 대부분의 RF 시스템의 경우 표준 특성 임피던스는 50옴입니다.

RF 순환기에서 임피던스 매칭이 중요한 이유는 무엇입니까? 한 파이프에서 다른 파이프로 물을 옮기려고 한다고 상상해 보십시오. 파이프의 직경이 매우 다르면 난류가 많이 발생하고 물이 낭비됩니다. 마찬가지로 RF 시스템에서는 소스, 순환기 및 부하의 임피던스가 일치하지 않으면 신호 반사가 발생합니다. 이러한 반사는 많은 문제를 일으킬 수 있습니다. 전력 전송 효율을 감소시키고, 신호를 왜곡하며, 심지어 시스템의 구성 요소를 손상시킬 수도 있습니다.

순환기의 포트 1에 연결된 RF 소스와 포트 2에 연결된 부하가 있다고 가정해 보겠습니다. 소스, 순환기 및 부하의 임피던스가 모두 일치하면(보통 50Ω) RF 신호는 포트 1에서 포트 2로 원활하게 흐릅니다. 그러나 임피던스 불일치가 있으면 신호의 일부가 부하에서 포트 2로, 그런 다음 포트 3으로 바운스됩니다(순환기의 방향으로 인해). 재산). 이는 부하에 도달하는 전력을 감소시킬 뿐만 아니라 시스템에 간섭을 일으킬 수도 있습니다.

RF 순환기의 임피던스 매칭을 달성하는 방법에는 여러 가지가 있습니다. 일반적인 방법 중 하나는 매칭 네트워크를 사용하는 것입니다. 이들은 일반적으로 인덕터, 커패시터 및 저항기로 구성됩니다. 이러한 구성 요소의 값은 순환기의 임피던스와 일치하도록 소스 또는 부하의 임피던스를 조정하기 위해 신중하게 선택됩니다. 예를 들어, 간단한 L형 매칭 네트워크를 사용하여 부하의 임피던스를 원하는 값으로 변환할 수 있습니다.

또 다른 중요한 측면은 임피던스 측정입니다. 우리는 네트워크 분석기와 같은 특수 장비를 사용하여 RF 순환기 및 연결된 구성 요소의 임피던스를 측정합니다. 네트워크 분석기는 순환기의 산란 매개변수(S - 매개변수)에 대한 자세한 정보를 제공할 수 있습니다. 예를 들어 S11 매개변수는 포트 1의 반사 계수를 나타냅니다. S11 값이 낮다는 것은 포트 1에서 반사가 적다는 것을 의미하며 이는 임피던스 매칭이 양호하다는 신호입니다.

RF 순환기 공급업체로서 당사는 제조 공정 중 임피던스 매칭에 많은 주의를 기울입니다. 우리는 순환기가 일관된 임피던스 특성을 갖도록 고품질 재료와 고급 제조 기술을 사용합니다. 또한 임피던스 및 기타 중요한 매개변수에 대한 정보가 포함된 제품에 대한 자세한 데이터시트도 제공합니다.

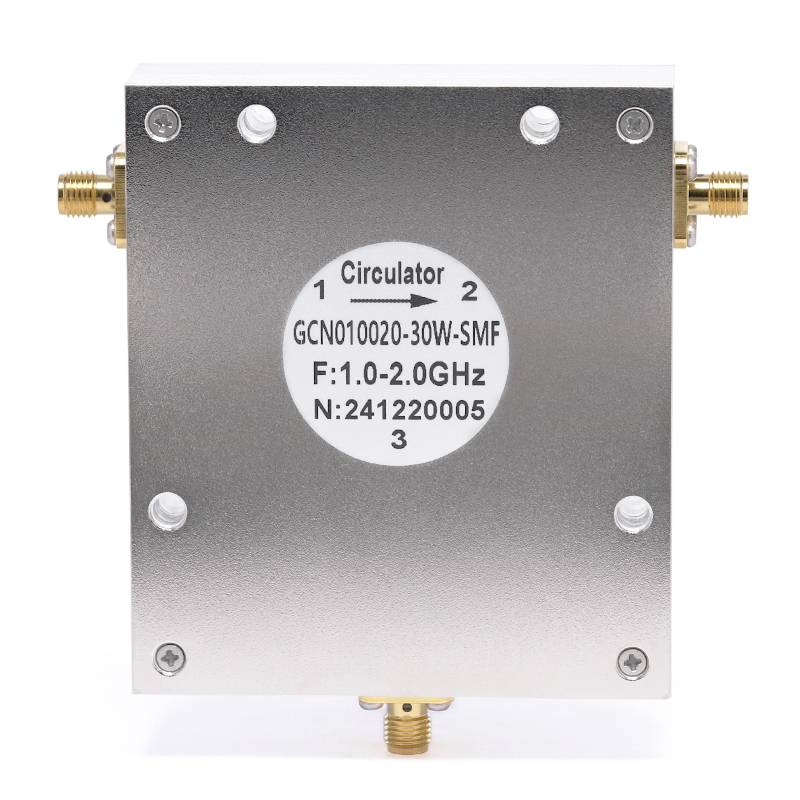

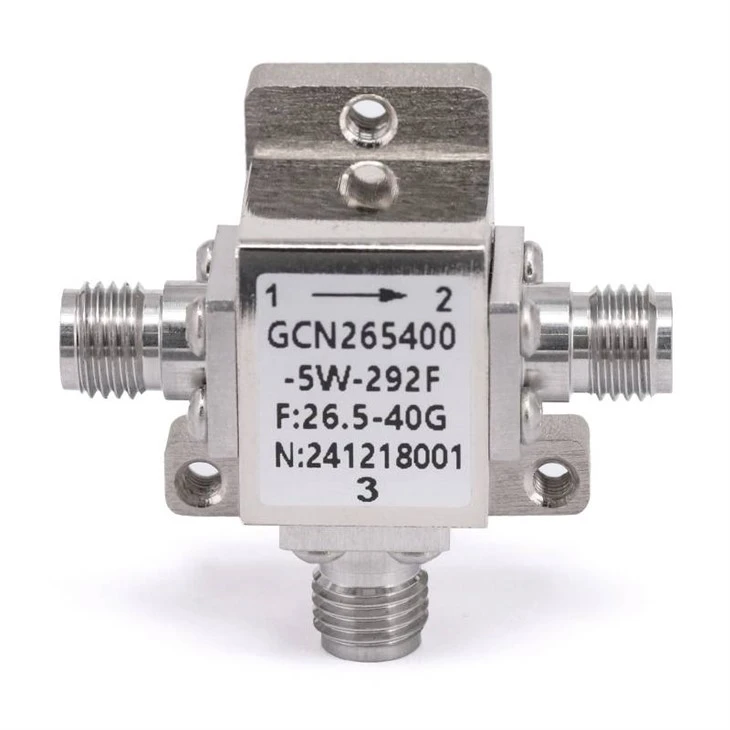

우리의RF 동축 순환기임피던스 매칭을 염두에 두고 설계되었습니다. 소규모 무선 장치부터 대규모 레이더 시스템까지 광범위한 애플리케이션에 적합합니다. 우리는 고객이 직면할 수 있는 임피던스 매칭 문제에 대해 도움을 줄 수 있는 숙련된 엔지니어 팀을 보유하고 있습니다.

시스템에서 RF 순환기를 사용하는 경우 환경 요인도 임피던스 매칭에 영향을 미칠 수 있다는 점을 명심하는 것이 중요합니다. 온도, 습도 및 기계적 스트레스는 모두 구성 요소의 임피던스를 변화시킬 수 있습니다. 따라서 시간이 지나도 우수한 임피던스 매칭을 유지하려면 적절한 패키징과 설치도 필수적입니다.

또한 RF 순환기를 시스템에 통합할 때 전체 시스템 아키텍처를 고려해야 합니다. 경우에 따라 계단식 구성에서 여러 순환기를 사용해야 할 수도 있습니다. 이러한 경우 전체 시스템의 적절한 기능을 보장하기 위해 임피던스 매칭이 더욱 중요해집니다.

우리는 또한 RF 순환기에 대한 맞춤 서비스도 제공합니다. 귀하의 응용 분야에 대한 특정 임피던스 요구 사항이 있는 경우 당사 엔지니어가 귀하와 협력하여 귀하의 정확한 요구 사항을 충족하는 순환기를 설계할 수 있습니다. 우리는 애플리케이션마다 임피던스 값이 다를 수 있다는 점을 이해하고 있으며 귀하에게 적합한 솔루션을 제공하기 위해 최선을 다하고 있습니다.

뛰어난 임피던스 정합 특성을 갖춘 고품질 RF 순환기를 찾고 있다면 주저하지 말고 당사에 문의하십시오. 귀하의 RF 시스템에 적합한 제품을 찾는 데 도움을 드리고자 합니다. 새로운 프로젝트를 진행 중이거나 기존 프로젝트를 업그레이드하려는 경우, 당사는 귀하에게 필요한 지원과 제품을 제공할 수 있습니다.

결론적으로, 임피던스 매칭은 RF 순환기의 기본 측면입니다. 효율적인 전력 전송을 보장하고 신호 반사를 줄이며 RF 시스템의 전반적인 성능을 향상시킵니다. RF 순환기 공급업체로서 당사는 최고 수준의 임피던스 매칭 및 품질을 충족하는 제품을 제공하기 위해 최선을 다하고 있습니다. 따라서 질문이 있거나 RF 순환기 요구 사항에 대해 논의해야 하는 경우 언제든지 당사에 문의하세요. 우리는 귀하의 RF 애플리케이션에 가장 적합한 선택을 할 수 있도록 도와드릴 준비가 되어 있습니다.

참고자료

1. 포자르, DM (2011). 마이크로파 공학. 와일리.
2. 콜린, RE (1992). 마이크로파 공학의 기초. 맥그로-힐.
