내부 DC 블록
DC 블록의 핵심 기능은 직류 (DC) 신호가 통과하는 동시에 교대 전류 (AC) 신호, 특히 무선 주파수 (RF) 신호가 부드럽게 통과 할 수 있도록하는 것입니다. .이 특성은 후속 회로에 미치조 영향을 미치는 것을 방지 할 수 있기 때문에 많은 회로에서 매우 중요합니다...
설명
제품 소개
DC 블록의 핵심 함수는 직류 (DC) 신호가 통과하는 동시에 교류 (AC) 신호, 특히 무선 주파수 (RF) 신호를 부드럽게 통과 할 수있게하는 동시에이 특성은.}}}}}}}}}}}}}}}}}}}}}}}}}}}}.}에 의해 DC 신호가 부드럽게 통과 할 수있게하는 것입니다. 직류 및 RF 신호의 정상 전송과 DC 바이어스의 간섭을 피합니다 .
제품 구조 기능
동축 케이블에 연결 해야하는 일부 응용 시나리오의 경우 동축 포장이있는 RF DC 블록은 .이 포장 형식이 우수한 RF 성능과 반 인터뷰 기능을 갖추고 있으며, 동축 케이블과 내부 회로..... 사이의 RF 신호의 효율적인 전송을 보장합니다. 동축 케이블의 외부 차폐 층에 연결 . 내부 회로는 특수한 RF 연결 구조를 통해 핀에 연결되어 낮은 손실 및 고립 분리의 성능 요구 사항을 충족시키기 위해 . 일반적으로, DC 블록의 동축 인터페이스에는 SMA, 2 {}}}}}}}}}}. {7} {7} {7} {7} {7} {7} {7}과 같은 다양한 유형의 RF 인터페이스가 포함됩니다. 1 . 85mm. 외부 도체는 스테인레스 스틸로 통행되고, 도체 재료는 금으로 놋쇠로 묶습니다.
제품 응용 프로그램
무선 통신에서 : 무선 트랜시버에서는 무선 주파수 (RF) 신호의 DC 및 AC 구성 요소를 분리하는 데 사용됩니다 . DC 바이어스는 후속 회로에 의해 RF 신호의 처리에 영향을 미치지 않아 RF 신호의 정상 전송 및 증폭을 보장합니다 ({1}}}.
조달 FAQ
제품 유형
![]() |
![]() |
|||
|
스쿠 |
커넥터 시리즈 |
빈도 |
VSWR |
삽입 손실 |
|
fr 5- gdcb -18 g-smas -50 |
SMA 여성 |
10MHz ~ 18GHz |
1.35 |
0.7dB |
|
전압, DC 최대 (볼트) |
전원, 최대 입력 (와트) |
블록 유형 |
신체 재료 |
바디 도금 |
|
+50 |
2 |
내부 블록 |
스테인레스 스틸 |
수동 |
![]() |
![]() |
|||
|
스쿠 |
커넥터 시리즈 |
빈도 |
VSWR |
삽입 손실 |
|
fr 5- gdcb -27 g-sma-jk |
SMA 여성 |
30MHz ~ 27GHz |
1.25 |
0.8dB |
|
전압, DC 최대 (볼트) |
전원, 최대 입력 (와트) |
블록 유형 |
신체 재료 |
바디 도금 |
|
+50 |
2 |
내부 블록 |
스테인레스 스틸 |
수동 |
![]() |
![]() |
|||
|
스쿠 |
커넥터 시리즈 |
빈도 |
VSWR |
삽입 손실 |
|
fr 5- gdcb -40 g -292 e |
2.92mm 여성 |
10MHz ~ 40GHz |
1.30 |
0.5dB |
|
전압, DC 최대 (볼트) |
전원, 최대 입력 (와트) |
블록 유형 |
신체 재료 |
바디 도금 |
|
+60 |
2 |
내부 블록 |
스테인레스 스틸 |
수동 |
![]() |
![]() |
|||
|
스쿠 |
커넥터 시리즈 |
빈도 |
VSWR |
삽입 손실 |
|

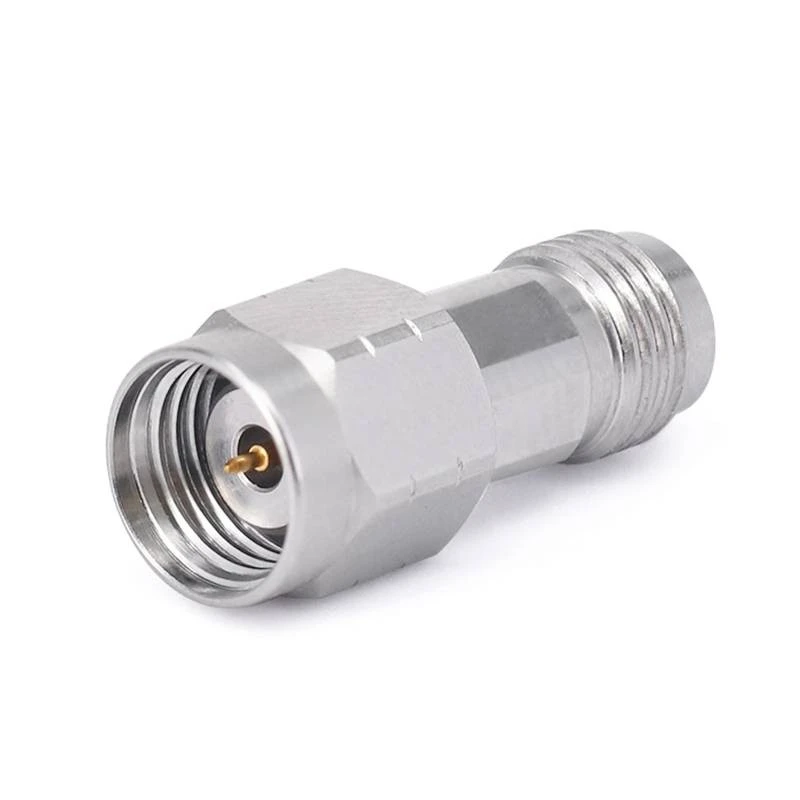

fr 5- gdcb -67 g -185 e |
1.85mm 여성 |
10MHz ~ 67GHz |
1.50 |
0.9dB |
|
전압, DC 최대 (볼트) |
전원, 최대 입력 (와트) |
블록 유형 |
신체 재료 |
바디 도금 |
|
+60 |
2 |
내부 블록 |
스테인레스 스틸 |
수동 |
