혼 안테나

이 일련의 혼 안테나의 주파수 커버리지는 1GHz에서 110GHz까지 광범위하며, 이는 다른 주파수 대역에서 신호 전송 및 수신을위한 다른 필드의 요구 사항을 충족시킬 수 있습니다. 게인은 10dBI에서 25DBI의 범위로, 신호 강도를 효과적으로 향상시키고 통신 및 탐지 거리 및 정확도를 향상시킬 수 있습니다.

문의 보내기

설명

제품 소개

이 일련의 혼 안테나의 주파수 커버리지는 1GHz에서 110GHz까지 광범위하며, 이는 다른 주파수 대역에서 신호 전송 및 수신을위한 다른 필드의 요구 사항을 충족시킬 수 있습니다. 게인은 10dBI에서 25DBI의 범위로, 신호 강도를 효과적으로 향상시키고 통신 및 탐지 거리 및 정확도를 향상시킬 수 있습니다. 편광 모드는 선형 편광으로 신호 변속기의 안정성과 지향성을 보장합니다.

설계 측면 에서이 일련의 제품은 세부 사항과 품질에주의를 기울입니다. 이들은 고품질 재료로 제조되며 엄격한 생산 공정 및 품질 검사 절차를 거쳐 각 안테나가 업계 표준을 충족하거나 초과 할 수 있도록하여 사용자에게 안정적인 신호 전송 솔루션을 제공합니다.

제품 구조 기능

커넥터 : WR10, WR15, WR19, WR22, SMA 암 커넥터 및 N 암 커넥터와 같은 다양한 표준 커넥터 시리즈가 채택됩니다. 이는 다른 장치와의 연결을 용이하게하고 연결의 안정성과 전기 성능의 일치를 보장합니다. 플랜지 : 일부 모델은 ug - 385/u 및 ug - 383/u와 같은 표준 플랜지로 설계되어 설치 및 고정이 더 쉬워지고 사용 중에 안테나의 안정성을 보장합니다.

본체 재료에는 금 - 도금 황동 및 알루미늄이 포함됩니다. 금 - 도금 황동 재료는 전기 전도성과 부식성이 우수하여 신호 손실을 효과적으로 줄이고 안테나의 성능을 향상시킬 수 있습니다. 알루미늄 재료는 경량과 저렴한 비용의 장점을 가지고있어 무게 요구 사항이있는 응용 시나리오에 적합합니다.

제품 응용 프로그램

이 일련의 혼 안테나는 다양한 통신, 레이더 및 테스트 및 측정의 응용 시나리오를 충족하도록 특별히 설계된 고성능 안테나 제품입니다. 그들은 우수한 전기 성능과 안정적인 기계적 구조를 가지고있어 각각의 해당 주파수 대역 내에서 안정적인 작동을 가능하게합니다.

조달 FAQ

Q : 주문을 어떻게 할 수 있습니까?

A : 주문하려면 영업 사원에게 연락 할 수 있습니다. 요구 사항에 대한 세부 정보를 최대한 명확하게 제공하십시오. 그래서 우리는 처음으로 제안을 보낼 수 있습니다. 설계 또는 추가 토론을 위해서는 https://flexirf.com/ Chat로 문의하는 것이 좋습니다.

제품 유형


스쿠	커넥터 시리즈	빈도	얻다	편광
gha 7501100- wr 10-25	WR10	75GHz ~ 110GHz	25dbi	선의
안테나 유형	플랜지 지정	신체 재료	커넥터 재료	밴드 수
뿔	ug -385/u	황동 도금 금	황동 도금 금	넓은


스쿠	커넥터 시리즈	빈도	얻다	편광

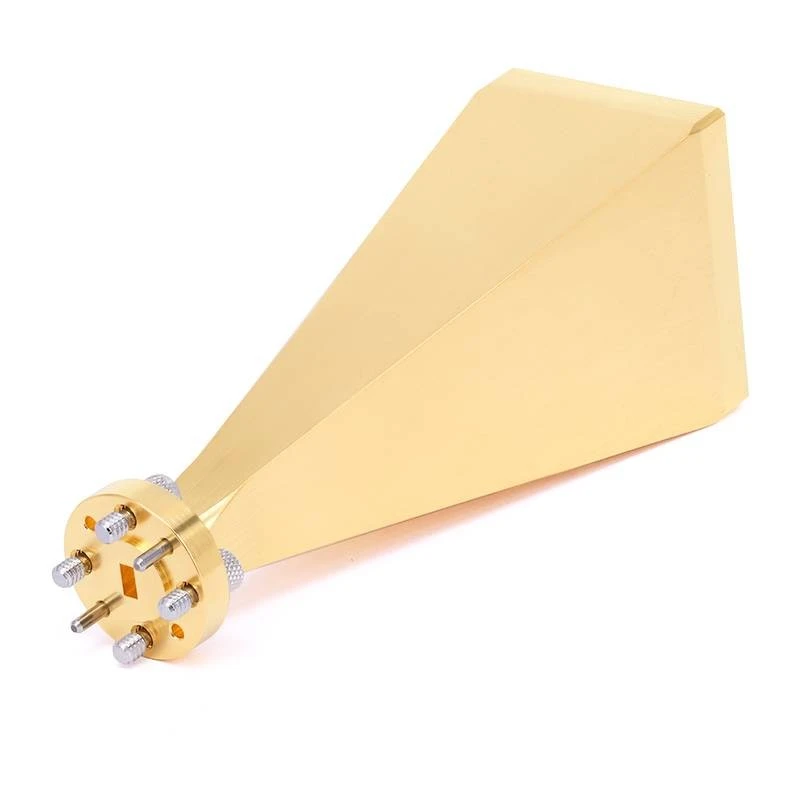

gha 500750- wr 15-25	WR15	50GHz ~ 75GHz	25dbi	선의
안테나 유형	플랜지 지정	신체 재료	커넥터 재료	밴드 수
뿔	ug -385/u	황동 도금 금	황동 도금 금	넓은


스쿠	커넥터 시리즈	빈도	얻다	편광

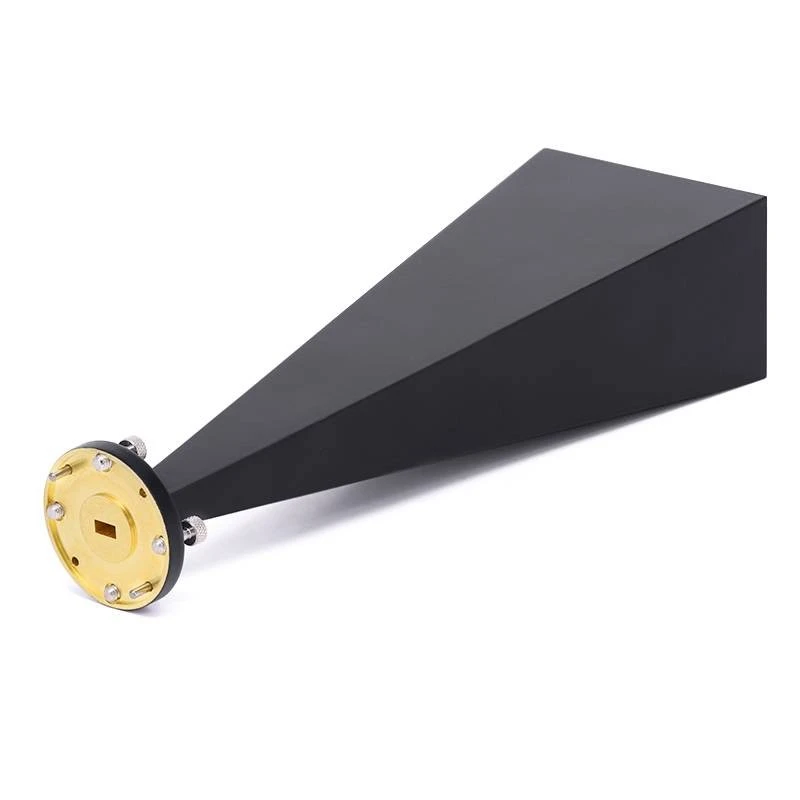

gha 392596- wr 19-25	WR19	39.2GHz ~ 59.6GHz	25dbi	선의
안테나 유형	플랜지 지정	신체 재료	커넥터 재료	밴드 수
뿔	ug -383/u	황동 스프레이 검은 색 페인트	황동 도금 금	넓은


스쿠	커넥터 시리즈	빈도	얻다	편광
gha 329501- wr 22-25	WR22	32.9GHz ~ 50.1GHz	25dbi	선의
안테나 유형	플랜지 지정	신체 재료	커넥터 재료	밴드 수
뿔	ug -383/u	황동 스프레이 검은 색 페인트	황동 도금 금	넓은


스쿠	커넥터 시리즈	빈도	얻다	편광
gha 180260- smf -20	SMA 여성	18GHz ~ 26GHz	20dbi	선의
안테나 유형	플랜지 지정	신체 재료	커넥터 재료	밴드 수
뿔	NA	알류미늄	황동 도금 금	넓은


스쿠	커넥터 시리즈	빈도	얻다	편광
gha 040120- smf -10	SMA 여성	4GHz ~ 12GHz	10dbi	선의
안테나 유형	플랜지 지정	신체 재료	커넥터 재료	밴드 수
뿔	NA	알류미늄	황동 도금 금	넓은


스쿠	커넥터 시리즈	빈도	얻다	편광
gha 060180- smf -14	SMA 여성	6GHz ~ 18GHz	14dbi	선의
안테나 유형	플랜지 지정	신체 재료	커넥터 재료	밴드 수
뿔	NA	알류미늄	황동 도금 금	넓은


스쿠	커넥터 시리즈	빈도	얻다	편광

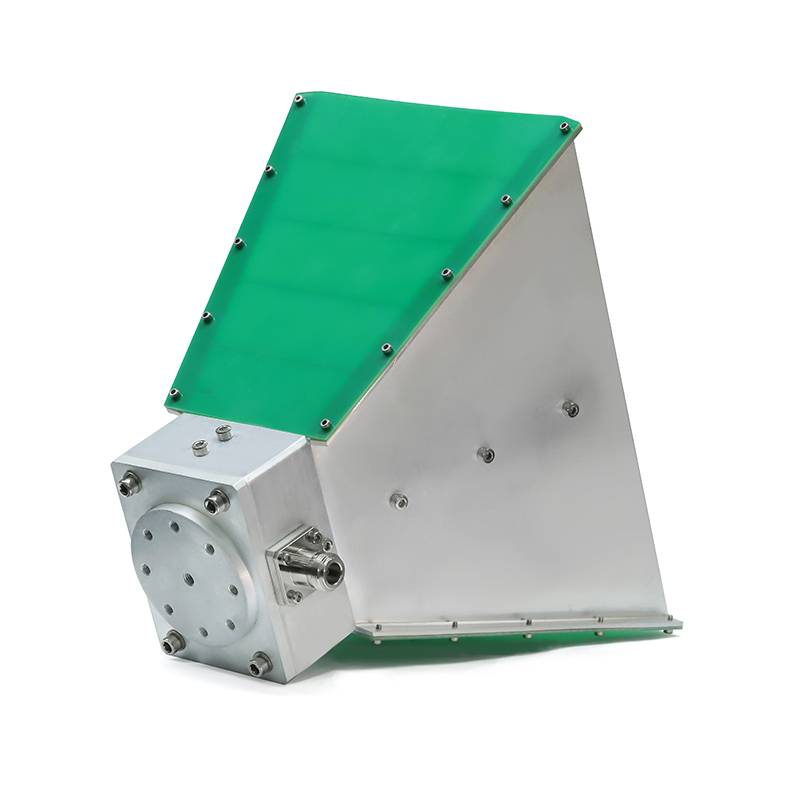

GHA0118A -11	n 여성	1GHz ~ 18GHz	11dbi	선의
안테나 유형	플랜지 지정	신체 재료	커넥터 재료	밴드 수
뿔	NA	알류미늄	황동 도금 금	넓은
