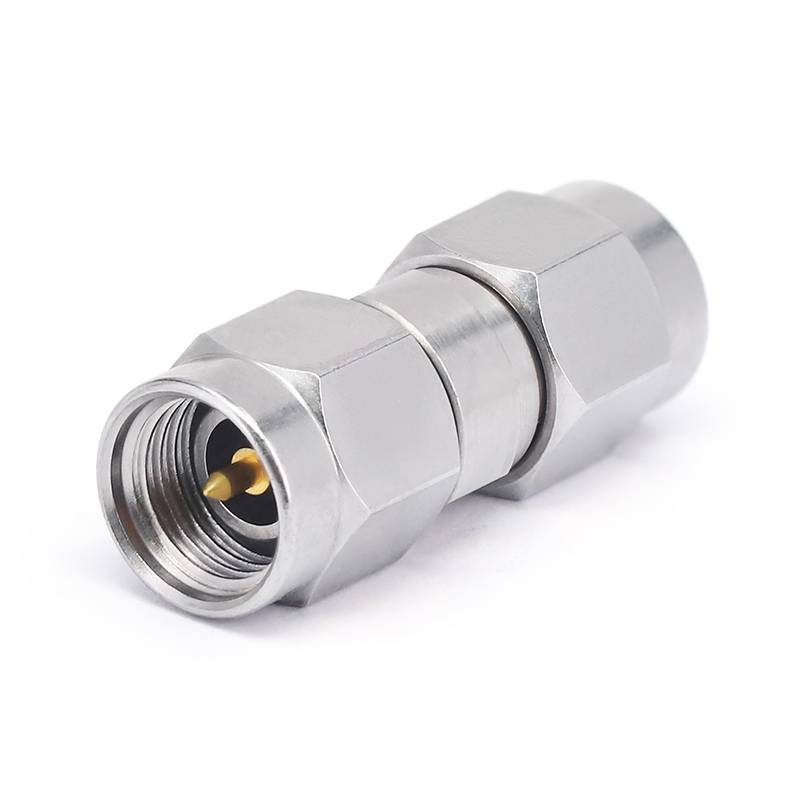

3.5mm 어댑터
3 . 5mm rf 어댑터는 일반적으로 소형 구조 . 커넥터의 외부 직경은 일반적으로 약 3 . 5mm로, 작고 가벼워 지도록 설계되므로 공간이 제한된 곳에서 사용하기에 적합합니다. 예를 들어, 일부 미니어처 통신 장치 또는 고밀도 회로 보드 어셈블리에서 3.5mm 커넥터는 너무 많은 공간을 차지하지 않고 쉽게 통합 할 수 있습니다.
설명
제품 소개
3 . 5mm rf 어댑터는 일반적으로 소형 구조 . 커넥터의 외부 직경은 일반적으로 약 3 . 5mm로, 작고 가벼워 지도록 설계되므로 공간이 제한된 곳에서 사용하기에 적합합니다. 예를 들어, 일부 미니어처 통신 장치 또는 고밀도 회로 보드 어셈블리에서 3.5mm 커넥터는 너무 많은 공간을 차지하지 않고 쉽게 통합 할 수 있습니다.
또한 직선 커넥터 및 직각 커넥터 . 직각 커넥터와 같은 다른 형태의 포트 인터페이스도 있습니다. . 우회전 커넥터는 공간이 제한되어 있고 직각으로 연결되어야하는 상황에 더 편리합니다. 예를 들어 복잡한 서킷 보드 레이아웃에서 3.5mm 커넥터를 저장하는 데 사용할 수 있습니다.
제품 기술 데이터
3 . 5mm RF 어댑터 장치는 일반적으로 낮은 VSWR . 낮은 VSWR이 신호 반사를 효과적으로 줄이고 신호 전송 효율을 향상시킬 수 있으며 실제 응용 분야에서 1.15 미만의 VSWR 값은 달성 될 수 있으며, 이는 신호가 상이하게 전달되는 데 도움이됩니다.
조달 FAQ
제품 사양 데이터
|
구성 |
|
|
커넥터 1 유형 |
3.5mm |
|
커넥터 1 임피던스 |
50 옴 |
|
커넥터 1 극성 |
기준 |
|
커넥터 2 유형 |
2.4mm/2.92mm/3.5mm/n |
|
커넥터 2 임피던스 |
50 옴 |
|
커넥터 2 극성 |
기준 |
|
커넥터 마운트 방법 |
없음 |
|
어댑터 바디 스타일 |
직선 플랜지 |
|
재료 정보 |
|
|
중앙 연락처 |
큐브 골드 도금 |
|
외부 접촉 |
스테인레스 스틸 |
|
몸 |
스테인레스 스틸 |
|
유전체 |
페이 |
|
환경 데이터 |
|
|
온도 범위 |
-55 정도 ~ +165 학위 |
|
2011/65/EU (ROHS) |
준수 |
제품 유형
|
3.5mm RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1-3.5- jjs |
|
|
DC -33 GHZ |
1.15 |
수컷 3.5mm ~ 3.5mm 남성 |
|
fr 1-3.5- kks |
|
|
DC -33 GHZ |
1.15 |
3.5mm 여성에서 3.5mm 여성 |
|
fr 1-3.5- jks |
|
|
DC -33 GHZ |
1.15 |
수컷 3.5mm ~ 3.5mm 암컷 |
|
3.5mm ~ 2.4mm RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1-3.5/2.4- jjs |
|
|
DC -26.5 GHZ |
1.15 |
수컷 3.5mm ~ 2.4mm 남성 |
|
fr 1-3.5/2.4- kks |
|
|
DC -26.5 GHZ |
1.15 |
여성 ~ 2.4mm 여성 3.5mm |
|
fr 1-3.5/2.4- jks |
|
|
DC -26.5 GHZ |
1.15 |
수컷 3.5mm ~ 2.4mm 암컷 |
|
fr 1-3.5/2.4- kjs |
|
|
DC -26.5 GHZ |
1.15 |
3.5mm 여성에서 2.4mm 남성 |
|
3.5mm ~ 2.92mmRF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1-3.5/2.92- jjs |
|
|
DC -26.5 GHZ |
1.15 |
남성 3.5mm ~ 2.92mm 남성 |
|

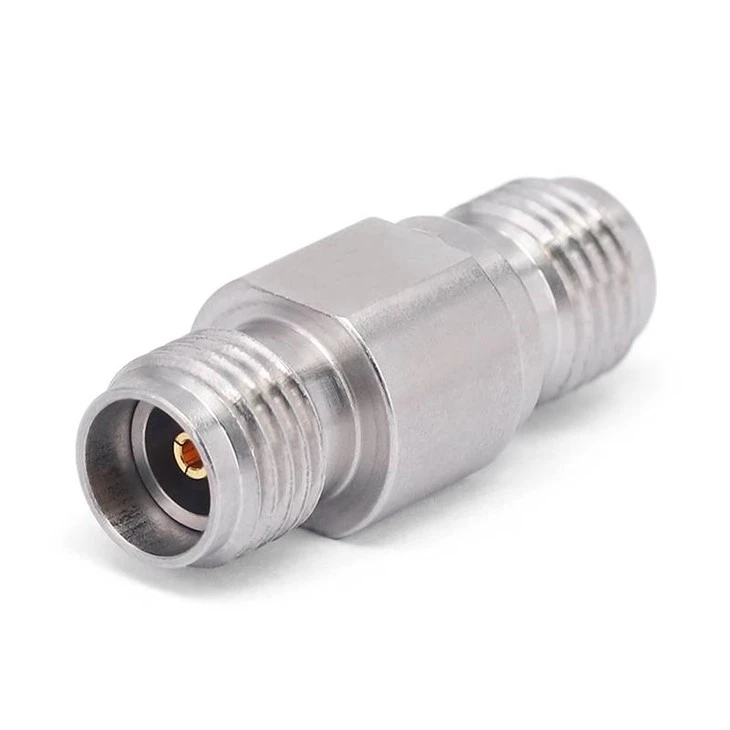

fr 1-3.5/2.92- kks |
|
|
DC -26.5 GHZ |
1.15 |
여성 ~ 2.92mm 여성 3.5mm |
|

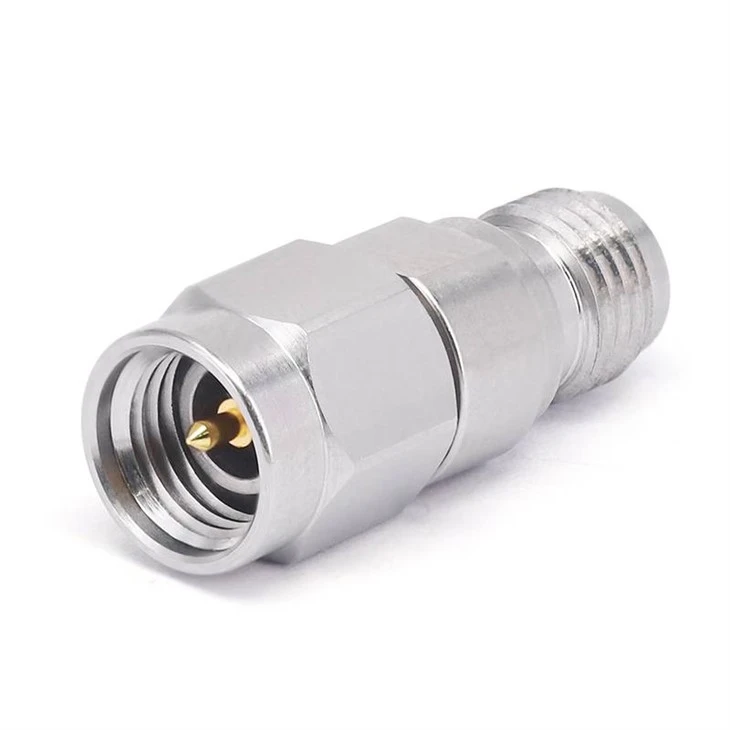

fr 1-3.5/2.92- jks |
|
|
DC -26.5 GHZ |
1.15 |
남성 3.5mm ~ 2.92mm 여성 |
|
fr 1-3.5/2.92- kjs |
|
|
DC -26.5 GHZ |
1.15 |
3.5mm 여성에서 2.92mm 남성 |
|
3.5mm ~ N RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- n/3.5- jjs |
|
|
DC -18 GHZ |
1.15 |
n 수컷에서 3.5mm 남성 |
|
fr 1- n/3.5- kks |
|
|
DC -18 GHZ |
1.15 |
n 암컷에서 3.5mm 여성 |
|
fr 1- n/3.5- jks |
|
|
DC -18 GHZ |
1.15 |
n 수컷에서 3.5mm 여성 |
|
fr 1- n/3.5- kjs |
|
|
DC -18 GHZ |
1.15 |
n 암컷에서 3.5mm 남성 |
