SMA 어댑터
SMA 시리즈 동축 RF 어댑터는 모든 어댑터 시리즈 중 가장 넓은 적용 범위이며 가장 큰 품종 . 대략 수백 가지의 선택적 유형 . 최대 작동 빈도가 최대 26 . 5 ghz .에 도달 할 수 있습니다. 애플리케이션 제품.
설명
제품 소개
SMA 시리즈 동축 RF 어댑터는 모든 어댑터 시리즈 중 가장 넓은 적용 범위이며 가장 큰 품종 . 대략 수백 가지의 선택적 유형 . 최대 작동 빈도가 최대 26 . 5 ghz .에 도달 할 수 있습니다. 애플리케이션 제품.
제품 자료
SMA 커넥터 본체의 외부 도체는 일반적으로 황동 또는 스테인리스 스틸과 같은 금속 재료로 만들어졌습니다. . 은폐 및 신호 전송에 중요한 역할을합니다. . 내면의 구조는 내부 도체와 유전체를 둘러싸고 있으며, 이는 전자 신호의 반환에 대한 낮은 금지 경로를 제공하고, 따라서 전자 신호 및 유사성을 유도합니다. 전송 .
제품 신체 스타일
SMA 커넥터는 직선 유형, 직각 유형, 4- 구멍 플랜지 마운트, 벌크 헤드 마운트 유형 및 밀폐 진공 Bulkhead Mount Type .을 포함한 다양한 신체 형태로 제공됩니다.
조달 FAQ
제품 사양 데이터
|
구성 |
|
|
커넥터 1 유형 |
SMA |
|
커넥터 1 임피던스 |
50 옴 |
|
커넥터 1 극성 |
기준 |
|
커넥터 2 유형 |
SMA/GPPO/GPO/2.4mm/2.92mm/3.5mm/N/TNC/BNC/SSMC/MMCX/IPEX/SSMA |
|
커넥터 2 임피던스 |
50 옴 |
|
커넥터 2 극성 |
기준 |
|
커넥터 마운트 방법 |
없음 |
|
어댑터 바디 스타일 |
스트레이트/4 홀 플랜지/벌크 헤드 마운트/직각/ |
|
재료 정보 |
|
|
중앙 연락처 |
큐브 골드 도금 |
|
외부 접촉 |
황동 금도금 / 스테인리스 스틸 |
|
몸 |
황동 금도금 / 스테인리스 스틸 |
|
유전체 |
PEI/PTFE/GLASS |
|
환경 데이터 |
|
|
온도 범위 |
-55 정도 ~ +165 학위 |
|
2011/65/EU (ROHS) |
준수 |
SMA 어댑터 유형
|
SMA RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- sma-jjs |
|
|
DC -18 GHZ |
1.15 |

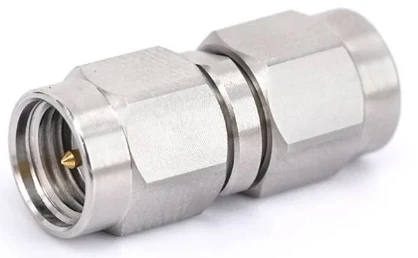

SMA 남성에서 SMA 남성 |
|
fr 1- sma-kks |
|
|
DC -18 GHZ |
1.15 |

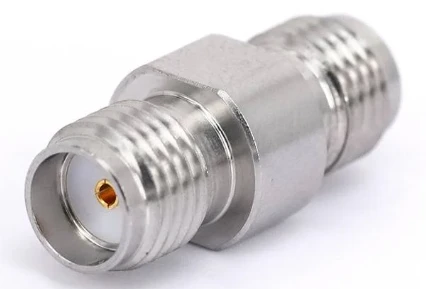

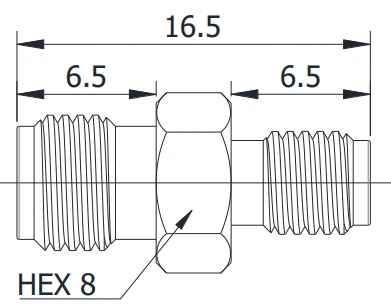

SMA에서 SMA 여성 |
|
fr 1- sma-jks |
|
|
DC -18 GHZ |
1.15 |

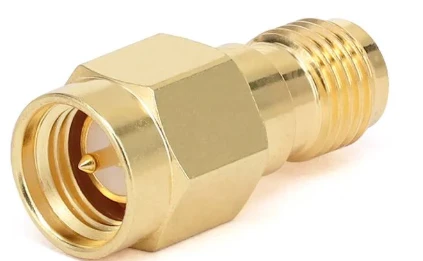

SMA 남성에서 SMA 여성 |
|
fr 1- sma-kfkg -1 |
|
|
DC -18 GHZ |
1.15 |

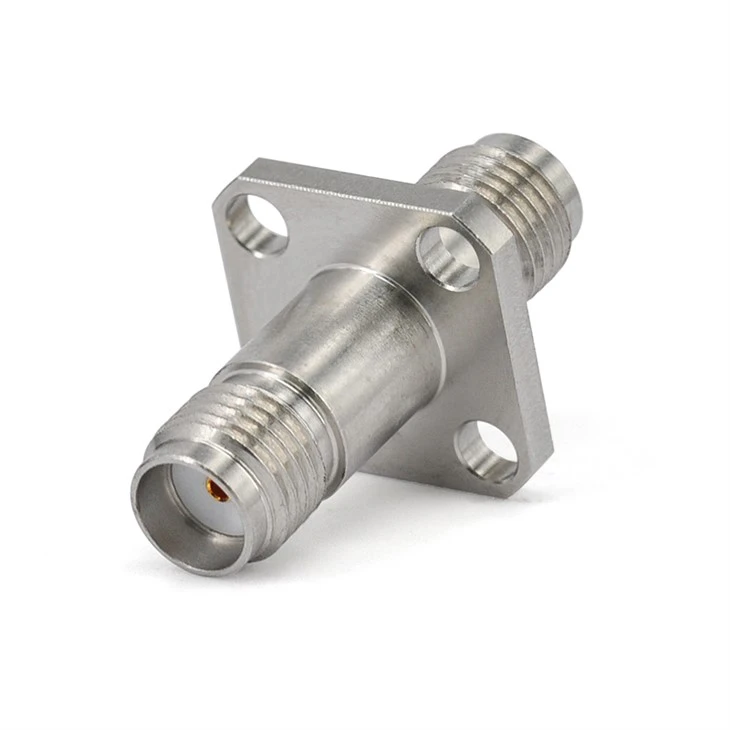

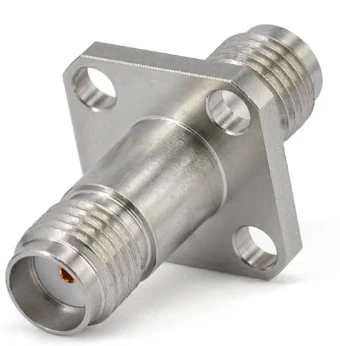

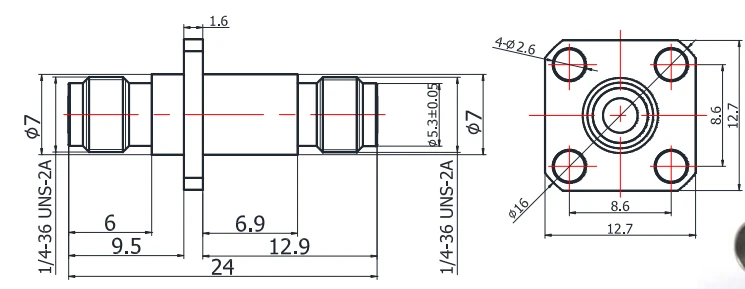

4 홀 플랜지를 가진 SMA 암컷 |
|

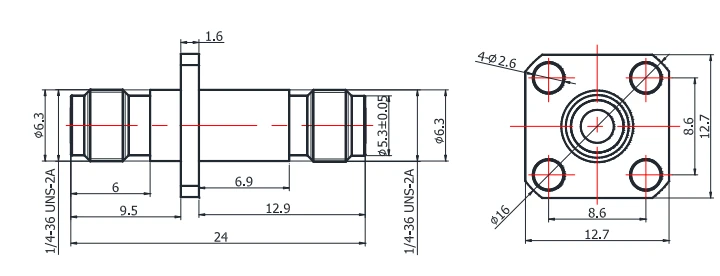

fr 1- sma-kfkg |
|
|
DC -26.5 GHZ |
1.15 |
4 홀 플랜지를 가진 SMA 암컷 |
|
fr 1- sma-kykg -1 |
|
|
DC -26.5 GHZ |
1.25 |

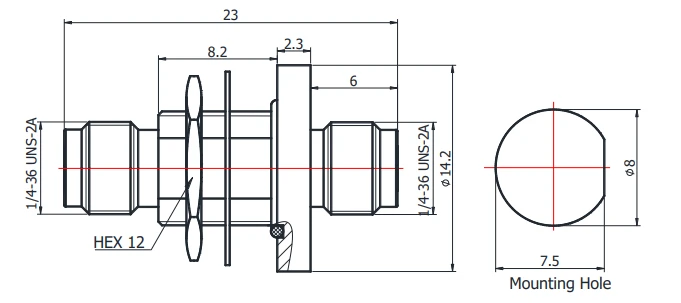

Bulkhead 마운트와 SMA 여성에서 SMA 여성 |
|
fr 1- sma-jfkg |
|
|
DC -18 GHZ |
1.20 |

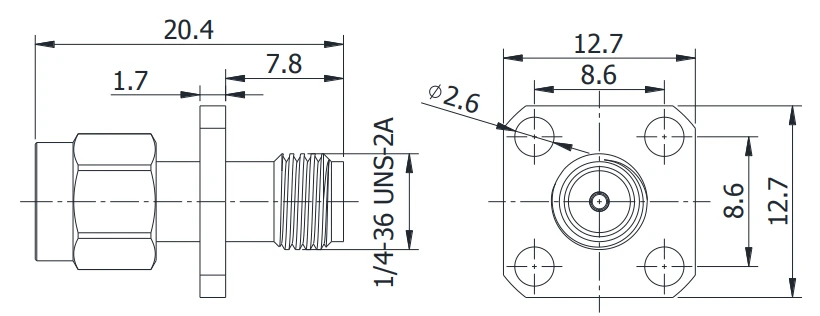

4 홀 플랜지를 가진 SMA 남성에서 SMA 암컷 |
|
fr 1- sma-jwjs -18 g |
|
|
DC -18 GHZ |
1.25 |
SMA 수컷은 직각으로 SMA 남성입니다 |
|
fr 1- sma-kwks -18 g |
|
|
DC -18 GHZ |
1.25 |
SMA 여성은 직각으로 SMA 여성 |
|
fr 1- sma-jwks -18 g |
|
|
DC -18 GHZ |
1.25 |
SMA 수컷은 직각으로 SMA 여성입니다 |
|
fr 1- sma-jk |
|
|
DC -18 GHZ |
1.25 |

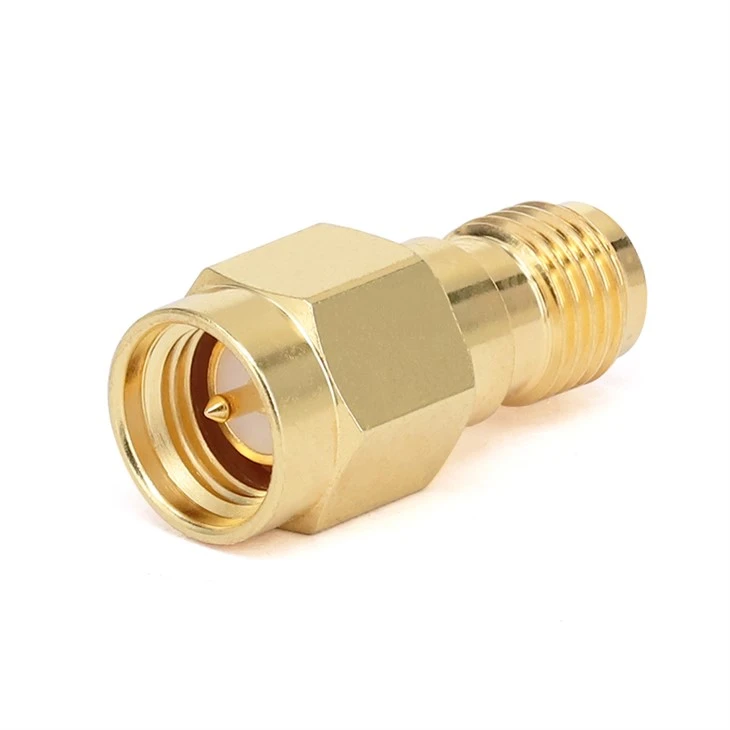

SMA 남성에서 SMA 여성 |
|
fr 1- sma-kk-e |
|
|
DC -18 GHZ |
1.25 |
SMA에서 SMA 여성 |
|
fr 1- sma-kk1 |
|
|
DC -18 GHZ |
1.25 |
SMA에서 SMA 여성 |
|
fr 1- sma-kyk1 |
|
|
DC -18 GHZ |
1.25 |

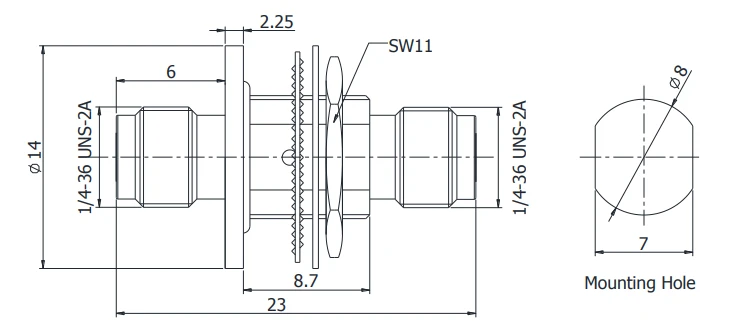

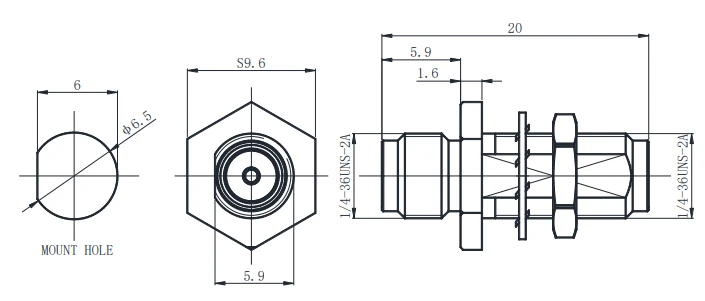

Bulkhead 마운트와 SMA 여성에서 SMA 여성 |
|
fr 1- smam-kyk |
|
|
DC -18 GHZ |
1.35 |
Bulkhead 마운트 및 진공 압박감으로 SMA 여성 대 SMA 여성 |
|
fr 1- qsma/sma-jks |
|
|
DC -18 GHZ |
1.25 |

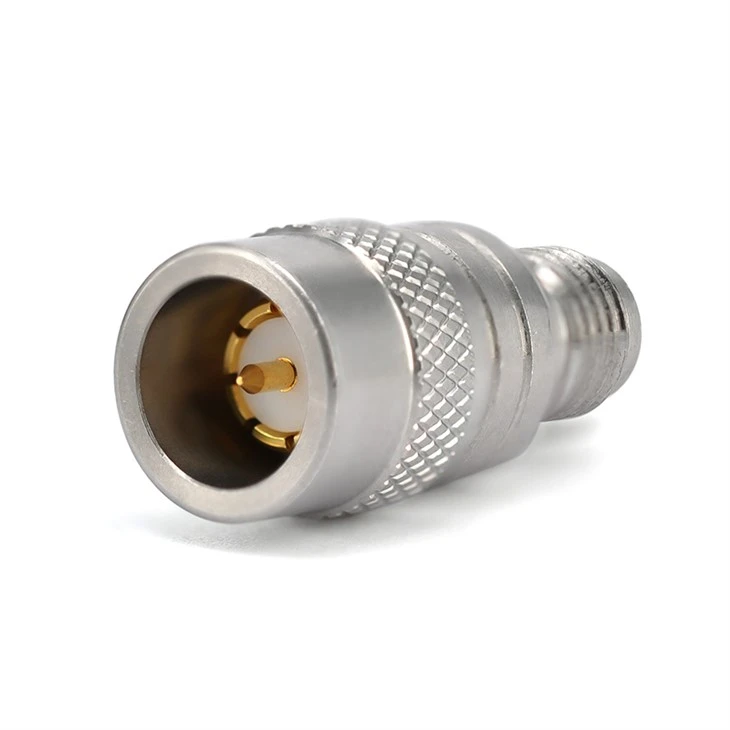

SMA 여성에게 빠른 SMA 남성 |
|
SMA ~ 2.4mm RF 어댑터 |
|||||
|
스쿠 |
그림 |
Fequency |
VSWR |
설명 유형 |
|
|
fr 1- sma/2.4- kjs |
|
|
DC -26.5 GHZ |
1.15 |

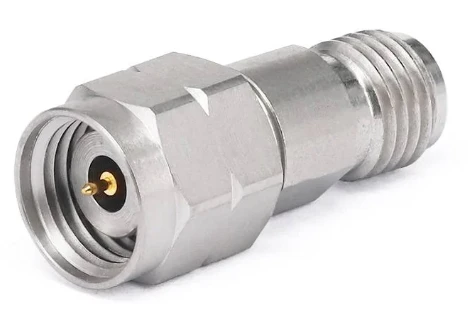

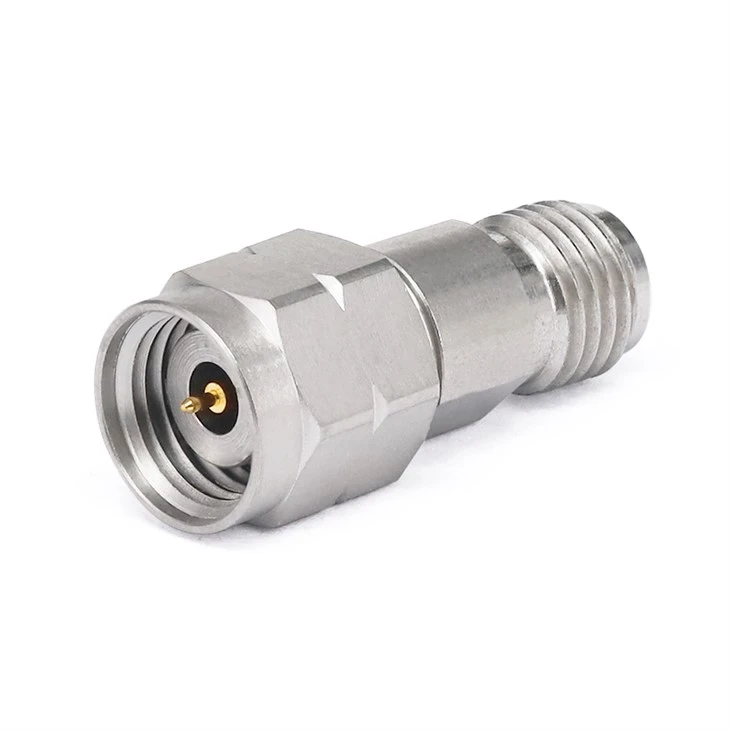

SMA 여성에서 2.4mm 남성 |
|
SMA ~ 2.92mmRF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- sma/2.92- jjs |
|
|
DC -18 GHZ |
1.15 |

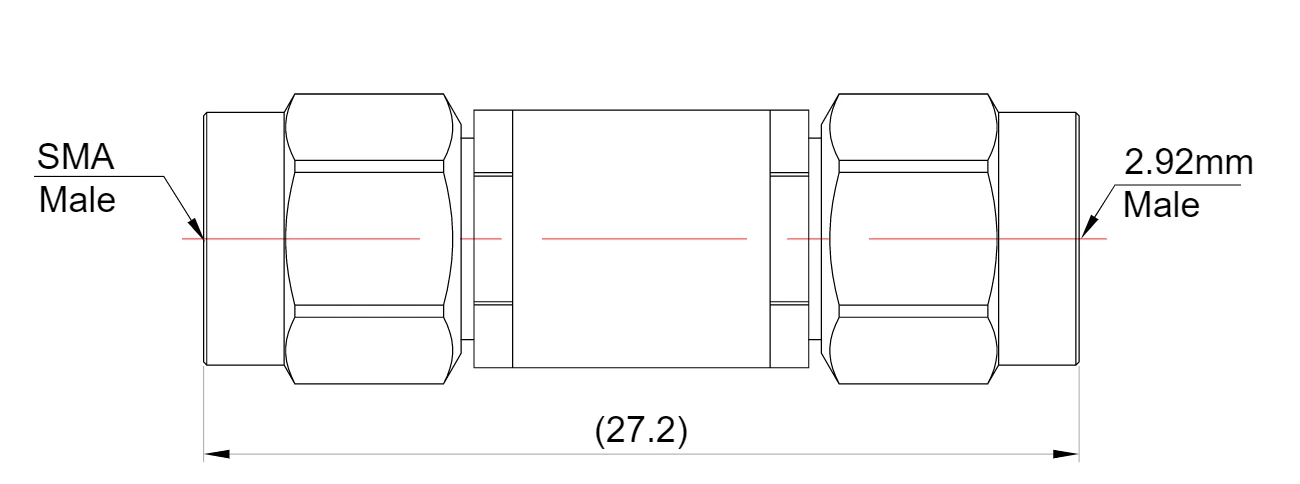

SMA 수컷에서 2.92mm 남성 |
|
fr 1- sma/2.92- kks |
|
|
DC -18 GHZ |
1.15 |

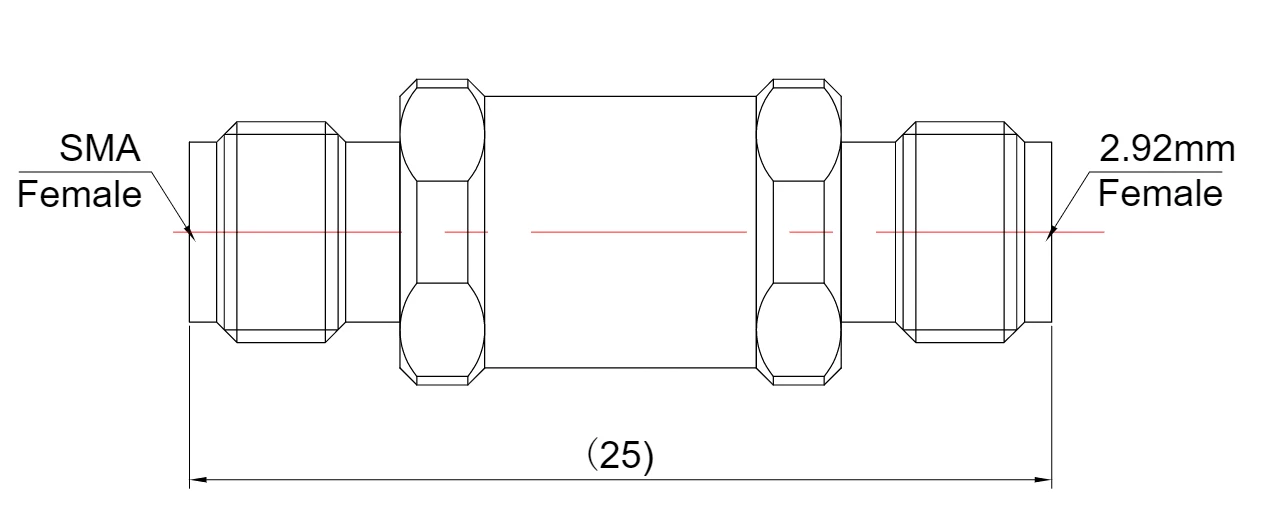

SMA 여성에서 2.92mm 여성 |
|
fr 1- sma/2.92- jks |
|
|
DC -18 GHZ |
1.15 |

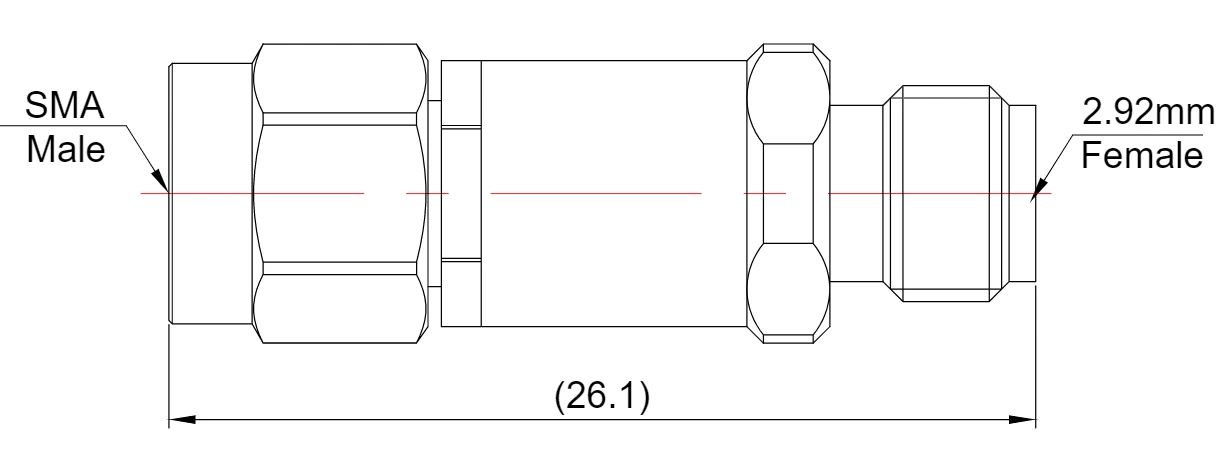

SMA 수컷에서 2.92mm 여성 |
|
fr 1- sma/2.92- kjs |
|
|
DC -18 GHZ |
1.15 |

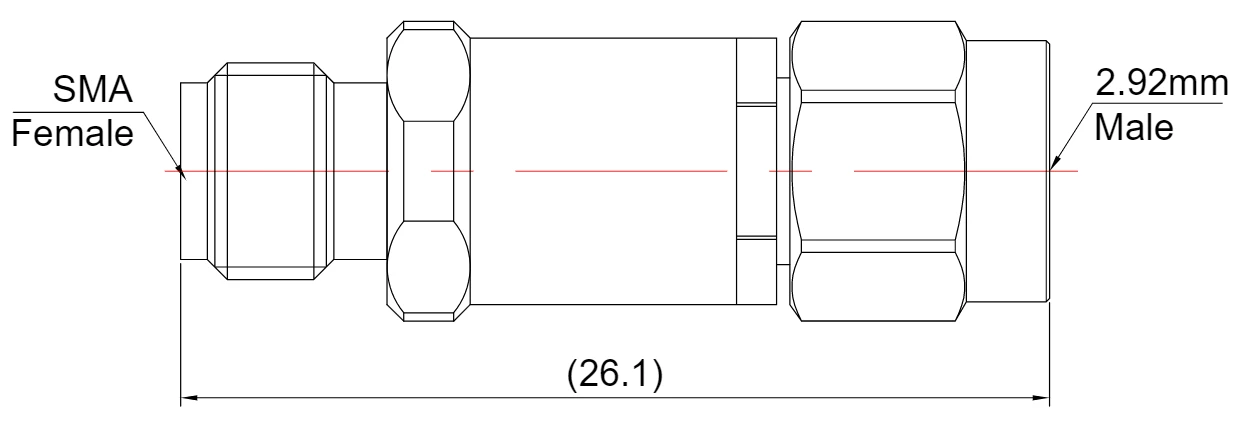

SMA 여성에서 2.92mm 남성 |
|

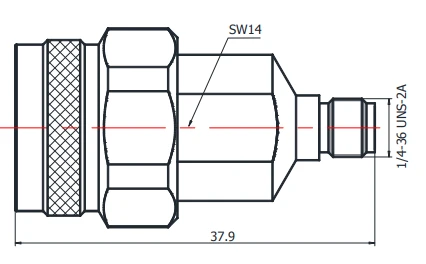

SMA에서 N RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- n/sma-jjs |
|
|
DC -18 GHZ |
1.15 |
n SMA 남성에서 남성 |
|
fr 1- n/sma-kks |
|
|
DC -18 GHZ |
1.15 |
n 여성에서 SMA 여성 |
|
fr 1- n/sma-jks |
|
|
DC -18 GHZ |
1.15 |
n 남성에서 SMA 여성 |
|
fr 1- n/sma-kjs |
|
|
DC -18 GHZ |
1.15 |
n 여성에게 SMA 남성 |
|
fr 1- n/sma-kykg |
|
|
DC -18 GHZ |
1.15 |

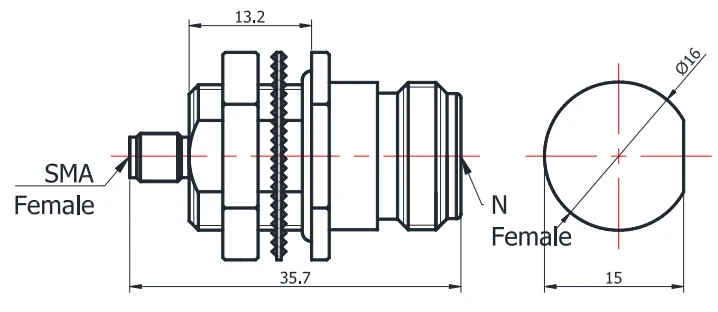

n 여자 대 벌크 헤드 마운트와 SMA 암컷 |
|
fr 1- n/sma-kfkg |
|
|
DC -18 GHZ |
1.15 |

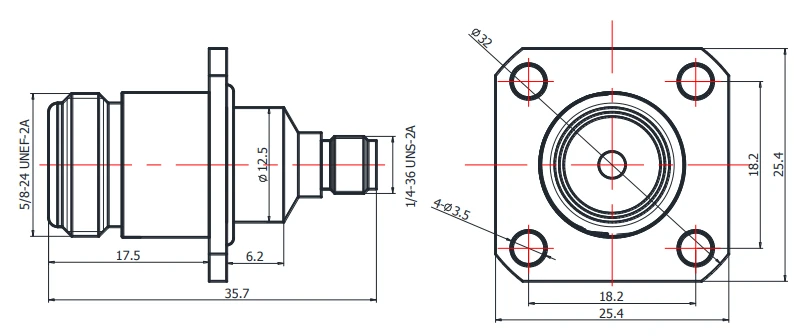

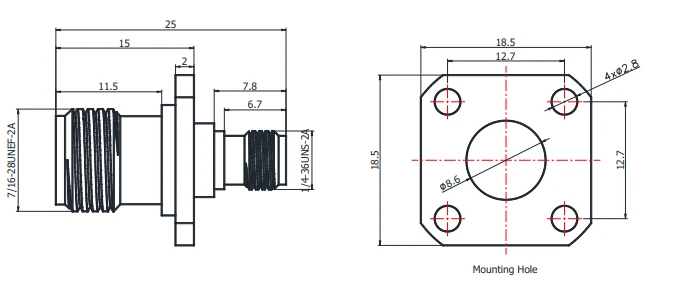

n 4 홀 플랜지를 가진 n 암컷에서 SMA 암컷 |
|
SMA에서 TNC RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- tnc/sma-jjs |
|
|
DC -18 GHZ |
1.25 |

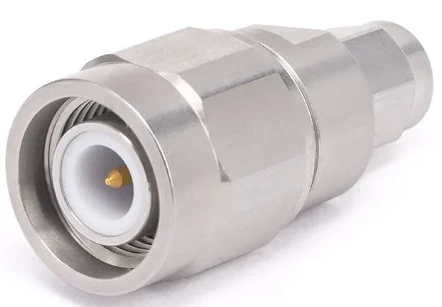

TNC 남성에서 SMA 남성 |
|
fr 1- tnc/sma-kks |
|
|
DC -18 GHZ |
1.25 |

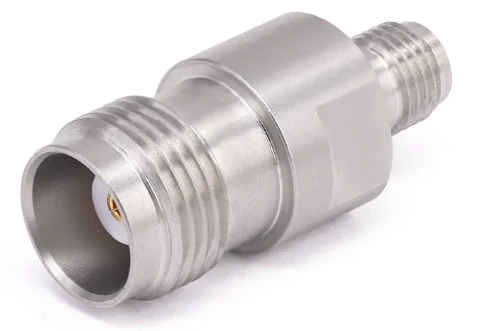

SMA 여성에 대한 TNC 여성 |
|
fr 1- tnc/sma-jks |
|
|
DC -18 GHZ |
1.25 |
TNC 남성에서 SMA 여성 |
|
fr 1- tnc/sma-kjs |
|
|
DC -18 GHZ |
1.25 |
TNC 여성에게 SMA 남성 |
|
fr 1- tnc/sma-jj |
|
|
DC -3 GHZ |
1.25 |
TNC 남성에서 SMA 남성 |
|
fr 1- tnc/sma-kk |
|
|
DC -3 GHZ |
1.25 |
SMA 여성에 대한 TNC 여성 |
|
fr 1- tnc/sma-jk |
|
|
DC -3 GHZ |
1.25 |
TNC 남성에서 SMA 여성 |
|
fr 1- tnc/sma-kj |
|
|
DC -3 GHZ |
1.25 |
TNC 여성에게 SMA 남성 |
|
fr 1- tnc/sma-kfk1 |
|
|
DC -4 GHZ |
1.25 |

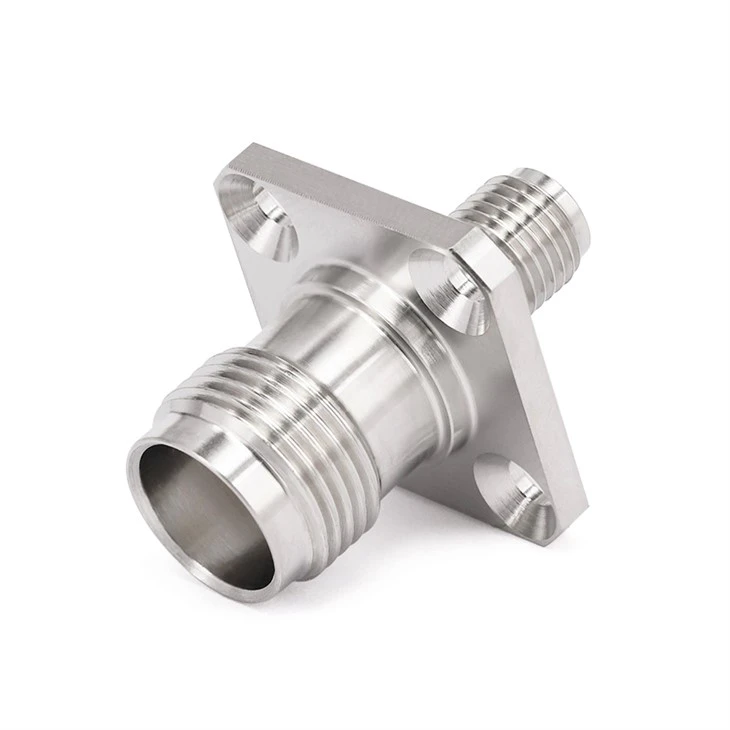

4 홀 플랜지가있는 SMA 암컷 TNC 암컷 |
|
SMA에서 BNC RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- bnc/sma-jjs |
|
|
DC -18 GHZ |
1.15 |
BNC 남성에서 SMA 남성 |
|
fr 1- bnc/sma-kks |
|
|
DC -18 GHZ |
1.15 |
BNC 여성, SMA 여성 |
|
fr 1- bnc/sma-jks |
|
|
DC -18 GHZ |
1.15 |
BNC 남성에서 SMA 여성 |
|
fr 1- bnc/sma-kjs |
|
|
DC -18 GHZ |
1.15 |
BNC 여성에게 SMA 남성 |
|
SMA에서 GPPO (미니 SMP) RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- sma/gppo-jj |
|
|
DC -18 GHZ |
1.20 |
SMA 수컷 - GPPO 수컷 |
|
fr 1- sma/gppo-kk |
|
|
DC -18 GHZ |
1.20 |
SMA 여성 대 GPPO 여성 |
|
fr 1- sma/gppo-jk |
|
|
DC -18 GHZ |
1.20 |
SMA 수컷에서 GPPO 암컷 |
|
fr 1- sma/gppo-kj |
|
|
DC -18 GHZ |
1.20 |
SMA 여성 대 GPPO 남성 |
|
SMA에서 GPO (SMP) RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- sma/gpo-jj |
|
|
DC -18 GHZ |
1.20 |
SMA 수컷에서 GPO 남성 |
|

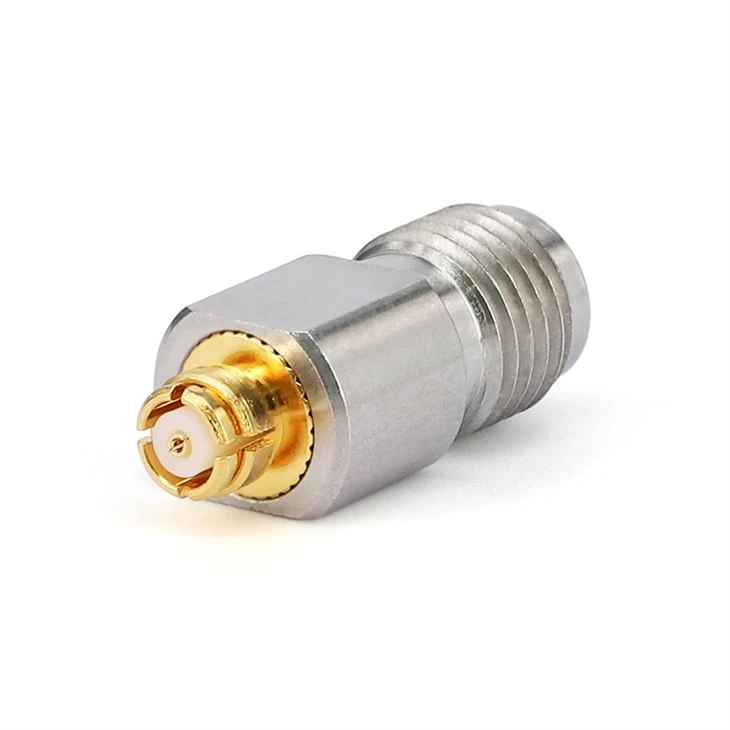

fr 1- sma/gpo-kk |
|
|
DC -18 GHZ |
1.20 |
SMA 암컷 대 GPO 여성 |
|
fr 1- sma/gpo-jk |
|
|
DC -18 GHZ |
1.20 |
SMA 수컷 - GPO 암컷 |
|
fr 1- sma/gpo-kj |
|
|
DC -18 GHZ |
1.20 |
SMA 여성 대 GPO 남성 |
|
SSMA ~ SSMA RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- sma/ssma-jj |
|
|
DC -27 GHZ |
1.25 |
SSMA 수컷에서 SMA 수컷 |
|
fr 1- sma/ssma-kk |
|
|
DC -6 GHZ |
1.25 |
SMA 여성 대 SSMA 여성 |
|
fr 1- sma/ssma-jk |
|
|
DC -18 GHZ |
1.25 |
SMA 수컷에서 SSMA 여성 |
|
fr 1- sma/ssma-kj |
|
|
DC -18 GHZ |
1.25 |
SSMA 남성에서 SMA 여성 |
|
SSMC ~ SSMC RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- sma/ssmc-jj |
|
|
DC -6 GHZ |
1.20 |
SMA 수컷 - SSMC 남성 |
|
fr 1- sma/ssmc-kk |
|
|
DC -6 GHZ |
1.20 |
SMA 여성 대 SSMC 여성 |
|
fr 1- sma/ssmc-jk |
|
|
DC -6 GHZ |
1.20 |
SMA 수컷에서 SSMC 여성 |
|
fr 1- sma/ssmc-kj |
|
|
DC -6 GHZ |
1.20 |
SMA 여성 대 SSMC 남성 |
|
SMA에서 MCX RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- sma/mmcx-jj |
|
|
DC -6 GHZ |
1.20 |
SMA 수컷에서 MMCX 수컷 |
|
fr 1- sma/mmcx-kk |
|
|
DC -6 GHZ |
1.20 |

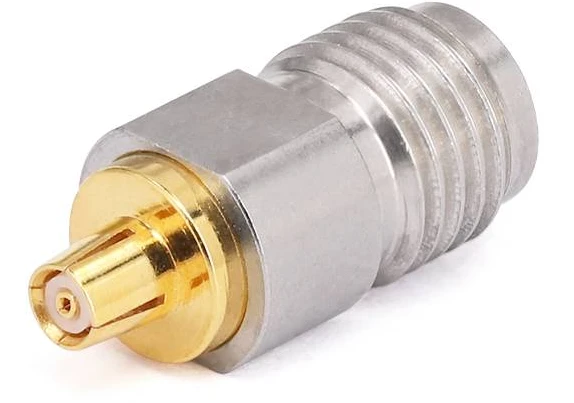

SMA 여성에서 MMCX 여성 |
|
fr 1- sma/mmcx-jk |
|
|
DC -6 GHZ |
1.20 |
SMA 수컷에서 MMCX 암컷 |
|
fr 1- sma/mmcx-kj |
|
|
DC -6 GHZ |
1.20 |
SMA 여성 대 MMCX 남성 |
|
SMA에서 IPEX RF 어댑터 |
|||||
|
스쿠 |
그림 |
빈도 |
VSWR |
설명 유형 |
|
|
fr 1- sma/ipx 1- jj |
|
|
DC -6 GHZ |
1.35 |

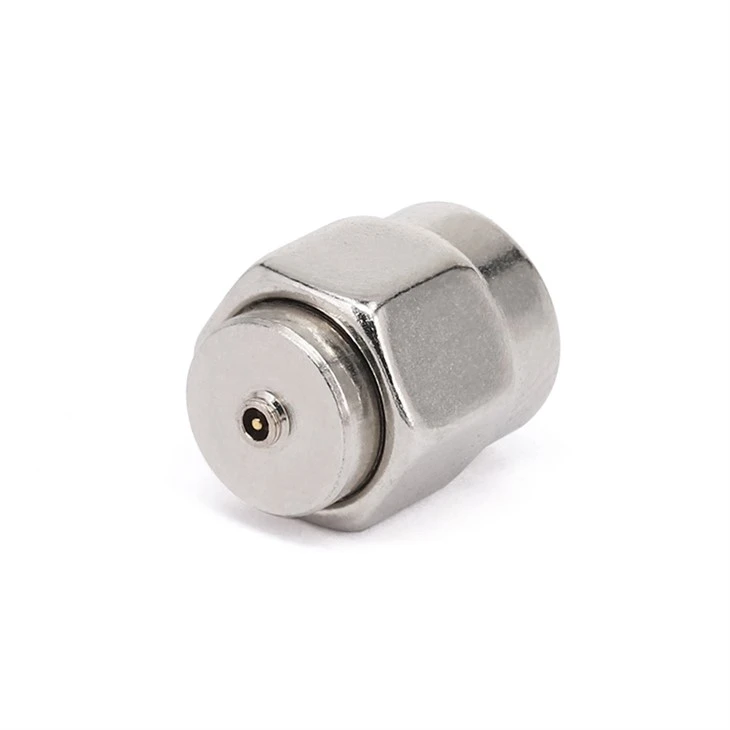

SMA 수컷에서 IPX1 남성 |
|
fr 1- sma/ipx 1- kks |
|
|
DC -6 GHZ |
1.20 |
SMA 수컷에서 IPX1 여성 |
|

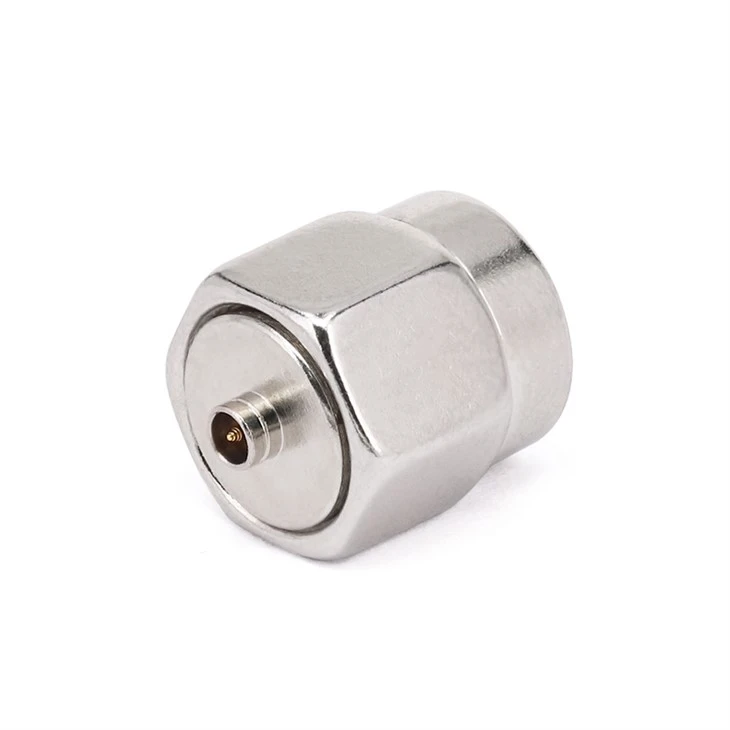

fr 1- sma/ipx 4- jj |
|
|
DC -6 GHZ |
1.35 |
SMA 수컷에서 IPX4 남성 |
