RF 케이블 어셈블리를 선택하는 방법



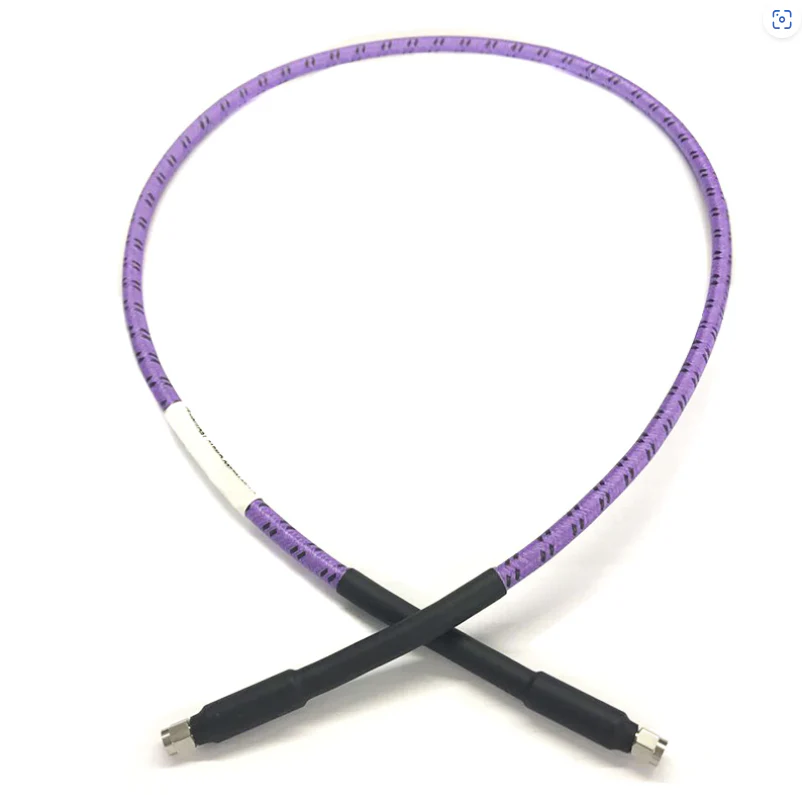

통신, 레이더, 테스트 및 측정, 항공 우주 및 산업 시스템과 같은 필드에서 신뢰할 수있는 신호 전송을 보장하는 데 올바른 RF 케이블 어셈블리를 선택하는 것이 중요합니다. 선택 프로세스는 전기 성능, 기계적 특성, 환경 저항 및 특정 응용 프로그램 요구 사항의 균형을 유지해야합니다. 다음은 정보에 입각 한 결정을 내리는 데 도움이되는 단계별 가이드입니다.



1. 응용 프로그램 요구 사항 및 시나리오를 명확히하십시오

테스트 및 측정: 빈번한 굽힘, 반복적 인 연결 및 고정밀 요구 사항 (예 : 실험실 장비, 오실로스코프).

고정 설치: 장기 안정성과 유지 보수 요구가 낮습니다.

가혹한 환경: 극한의 온도, 습도, 진동 또는 화학 물질에 노출됩니다 (예 : 야외 타워, 항공 우주, 산업 기계).

고게성 시스템: 이동 상태 (예 : 드론, 로봇, 휴대용 장치)의 유연성과 내구성.



2. 주요 전기 성능 매개 변수를 평가합니다

에이. 주파수 범위

RF 케이블은 신호 손실 (감쇠)을 넘어 최대 작동 주파수를 가지며 급격히 증가합니다. 케이블의 정격 주파수가 시스템의 작동 범위를 커버하는지 확인하십시오.

저주파 (6GHz 이상) : RG 58, RG316 (소비자 전자 제품에 공통).

중간 주파수 (6–26GHz) : .086, .141 반 유연성 및 반 강성 케이블.

고주파 (26–40GHz) : 초 저 손실 진폭 및 위상 통신, 위성 통신 용, 레이더).

초고 주파수 (40–110GHz) : 초 저 손실 진폭 및 위상 안정 동축 케이블 (밀리미터 파 시스템).

비. 감쇠 (신호 손실)

감쇠 (db/ft)는 거리에 대한 신호 손실을 측정하고 주파수에 따라 증가합니다. 장거리 전송의 경우 저 감각 케이블을 우선시하십시오.

기음. 임피던스 매칭

임피던스 불일치는 신호 반사를 일으켜 효율성을 줄이고 간섭을 일으 킵니다. 케이블의 임피던스를 시스템과 일치시킵니다.

대부분의 RF 시스템 (예 : 군사, 통신, 테스트 장비) : 50Ω.

비디오 / 케이블 TV 시스템 : 75Ω.

임피던스를 혼합하지 마십시오 (예 : 75Ω 커넥터가있는 50Ω 케이블).

디. 파워 취급 용량

케이블은 과열 또는 파괴를 피하기 위해 시스템의 전력 (평균 및 피크 전력)을 견딜 수 있어야합니다. 주요 요인 :

평균 전력 : 연속 전력 (예 : 기지국의 100W).

피크 파워 : 짧은 펄스 파워 (예 : 레이더의 킬로와트 레벨).

고온 환경 (예 : 60도에서 20% 감소).

이자형. 위상 안정성

차동 신호가있는 위상에 민감한 시스템에서 온도 변화 또는 굽힘으로 인한 위상 드리프트를 최소화합니다. 안정적인 진폭과 위상 특성으로 케이블을 선택하십시오.



3. 기계적 특성 평가

에이. 유연성

유연성 높은 유연성 : 빈번한 굽힘이 필요한 시나리오 (예 : 테스트 리드)에 유연한 케이블을 사용하십시오.

유연성이 낮은 유연성 : 안정성이 필요한 고정 설치의 경우 반 강성 (고체 구리 외부 도체) 또는 반 유연성 케이블을 사용하십시오.

비. 내구성

굽힘 반경 : 케이블이 성능 저하없이 최소 굽힘 반경을 견딜 수 있는지 확인합니다.

내마모성 : 가혹한 산업 환경에서 강력한 칼집 (예 : 스테인레스 스틸 나일론 꼰 칼집)이있는 케이블을 사용하십시오.



4. 환경 저항을 고려하십시오

케이블은 작동 조건에서 제대로 작동해야합니다.

온도 범위 : 산업 등급 (-40 정도에서 125도), 항공 우주 등급 (-55 학위 165도) 또는 극한 환경. 고온 초전도체 (예 : PTFE 단열재는 -65 정도까지 200도를 견딜 수 있습니다).

수분 저항 / IP 등급 : 실외 사용에는 방수 케이블 / 커넥터가 필요합니다 (예 : O- 링이있는 IP67 / IP68 N 형 커넥터).

화학 저항 / UV 저항성 : 오일, 연료 또는 햇빛에 노출 된 시나리오 (예 : 화학 저항을위한 에틸렌-테트라 플루오로 에틸렌 공중 합체 외피; 실외 사용을위한 UV 안정화 PVC).

진동 / 충격 저항 : 군용 / 항공 우주 응용 프로그램에는 강력한 차폐 및 변형 완화가있는 케이블이 필요합니다 (예 : MIL-DTL 충전 -17 표준).



5. 호환 커넥터를 선택하십시오

커넥터는 삽입 손실이 낮고 안정적인 연결과 함께 케이블 및 장비 인터페이스와 일치해야합니다.

공통 유형 : SMA (최대 18GHz), N- 타입 (최대 18GHz, 고전력), TNC (진동 내성), BNC (저주파, 빠른 연결), 2.92mm (최대 40GHz), 1.85mm (최대 67GHz).

특징 : 설치 요구에 따라 Crimp, Solder 또는 압축 커넥터를 선택하십시오. 거친 환경에서는 황동 커넥터보다 스테인레스 스틸 커넥터를 선택하십시오.

성별 및 극성 : 남성 / 여성 끝이 장비와 일치하도록하십시오 (예 : SMA 남성에서 N 형 여성).



6. 균형 비용과 신뢰성

고성능 케이블 (예 : 은도금 도체, 발포 된 PTFE / 저밀도 PTFE)은 더 비싸지 만 손실이 낮고 수명이 길다 (중요한 시스템에 적합).

경제적 인 옵션 (예 : 실버 쿠퍼로 폐쇄 된 강철, 통조림 구리 끈, PVC 외피)은 저주파, 비정규 용도 (예 : 소비자 전자 제품)에 적합합니다.

안전 중요 응용 프로그램 (예 : 의료 장비, 항공)의 경우 비용보다 신뢰성을 우선시합니다.



주요 단계 요약

응용 프로그램 시나리오 (고정 / 모바일, 실내 / 실외, 주파수 범위)를 명확히하십시오.

전기 사양 (임피던스, 전력, 감쇠)과 일치합니다.

적절한 기계적 특성 (유연성, 크기, 내구성)을 선택하십시오.

환경 저항 (온도, 습도, 화학 물질)을 보장하십시오.

호환 커넥터를 선택하십시오.

균형 성능, 비용 및 신뢰성.



이 단계를 수행하면 특정 요구에 대한 신호 무결성과 수명을 최적화하는 RF 케이블 어셈블리를 선택할 수 있습니다.
