안테나의 높이는 성능에 어떤 영향을 미칠까요?

안테나는 현대 통신 시스템에서 중요한 구성 요소로 전자파를 전송하고 수신하는 데 중요한 역할을 합니다. 안테나 공급업체로서 저는 고객의 다양한 요구 사항과 다양한 요소가 안테나 성능에 어떤 영향을 미치는지 이해하는 것이 얼마나 중요한지 직접 목격했습니다. 안테나 작동에 큰 영향을 미치는 요소 중 하나는 높이입니다. 이번 블로그 게시물에서는 안테나 높이와 성능 사이의 관계를 자세히 알아보고, 그 뒤에 숨은 과학적 원리와 실제적인 의미를 살펴보겠습니다.

안테나 방사 패턴의 기본

안테나 높이의 영향을 논의하기 전에 방사 패턴의 개념을 이해하는 것이 중요합니다. 안테나의 방사 패턴은 안테나가 공간에서 전자기 에너지를 방사하거나 수신하는 방식을 나타냅니다. 이는 일반적으로 안테나의 다양한 각도에서 상대 전계 강도를 보여주는 3차원 그래프로 표시됩니다.

방사 패턴에는 전방향과 지향성의 두 가지 주요 유형이 있습니다. 전방향 안테나는 수평면의 모든 방향으로 에너지를 균일하게 방사하므로 넓은 영역에서 신호를 전송하거나 수신해야 하는 애플리케이션에 적합합니다. 반면 지향성 안테나는 에너지를 특정 방향으로 집중시켜 해당 방향에서 더 높은 이득과 더 긴 범위를 제공합니다.

안테나 높이가 방사 패턴에 미치는 영향

안테나의 높이는 방사 패턴에 큰 영향을 미칠 수 있습니다. 안테나를 지면 가까이에 배치하면 지면이 반사면 역할을 합니다. 반사파는 안테나에서 방사되는 직접파와 간섭하여 보강 또는 상쇄 간섭을 일으킬 수 있습니다.

• 보강 간섭: 특정 높이에서는 반사파와 직접파가 서로 강화되어 특정 방향의 신호 세기가 증가하는 방식으로 결합됩니다. 이는 안테나의 이득과 범위를 향상시킬 수 있습니다. 예를 들어, VHF(초고주파) 또는 UHF(초고주파) 통신 시스템에서 보강 간섭이 발생하는 높이까지 안테나를 높이면 넓은 지역에 걸쳐 신호 품질을 크게 향상시킬 수 있습니다.
• 파괴적인 간섭: 반대로, 다른 높이에서는 반사파와 직접파가 서로 상쇄되어 신호 강도가 감소할 수 있습니다. 이로 인해 신호가 약하거나 존재하지 않는 데드존이 발생할 수 있습니다. 파괴적인 간섭을 방지하려면 작동 주파수와 주변 환경을 기준으로 안테나 높이를 신중하게 선택하는 것이 중요합니다.

시선 통신에 미치는 영향

송신 안테나와 수신 안테나가 장애물 없이 서로를 "볼" 수 있는 LOS(Line-of-Sight) 통신에서는 안테나 높이가 중요한 역할을 합니다. 안테나가 높을수록 시야가 더 넓어집니다.

높이가 (h_1) 및 (h_2)인 두 안테나 사이의 시선 거리(d)를 계산하는 공식은 다음과 같습니다.

[d = 3.57(\sqrt{h_1}+\sqrt{h_2})]

여기서 (d)는 킬로미터 단위입니다. 이 공식은 두 안테나 중 하나의 높이를 높이면 통신 범위가 크게 늘어날 수 있음을 보여줍니다. 예를 들어, 지점 간 마이크로파 링크에서 안테나를 더 높은 타워로 올리면 두 원격 위치 간의 통신 거리를 확장할 수 있습니다.

지상파 전파에 미치는 영향

지상파 전파는 전자기파가 지구 표면을 따라 이동하는 전파 모드입니다. 안테나의 높이는 지상파 전파 효율에 영향을 미칩니다.

• 저주파 안테나: 저주파 안테나(2MHz 미만)의 경우 접지파가 지배적인 전파 모드입니다. 안테나 높이가 낮을수록 파도가 지면과 더 잘 결합할 수 있으므로 지상파 전파에 더 효과적일 수 있습니다. 파동의 전기장은 지구의 전도성 표면과 상호 작용하며 안테나 높이가 낮을수록 더 강한 결합이 보장됩니다.
• 고주파 안테나: 주파수가 높아질수록 지상파는 더 빠르게 감쇠되며, 지상파 전파의 중요성은 감소합니다. 그러나 안테나 높이는 특히 전리층과의 상호 작용 및 하늘파 형성 측면에서 전반적인 성능에 여전히 영향을 미칩니다.

다중 경로 페이딩에 미치는 영향

다중 경로 페이딩은 수신된 신호가 전송된 신호의 여러 복사본이 결합되어 각각 다른 경로를 통해 수신기에 도달하는 현상입니다. 이러한 경로에는 직접 경로, 건물, 산 또는 기타 물체에서 반사된 경로, 장애물 주변의 회절 경로가 포함될 수 있습니다.

안테나 높이는 다중 경로 페이딩을 완화하는 데 도움이 될 수 있습니다. 안테나가 높을수록 반사 및 회절 신호의 간섭이 적어 직접 신호를 수신할 가능성이 높습니다. 안테나가 높을수록 송신기와 수신기 사이의 직접 경로에 장애물이 적어지기 때문입니다. 또한 안테나가 높을수록 주변 지역을 더 잘 볼 수 있어 다양한 방향에서 신호를 더 효과적으로 수신할 수 있습니다.

안테나 높이 선택을 위한 실제 고려 사항

안테나 높이를 선택할 때 몇 가지 실제적인 고려 사항을 고려해야 합니다.

• 규제 요구 사항: 많은 지역에서는 안테나의 최대 높이에 관한 규정이 있습니다. 이러한 규정은 안전을 보장하고 항공 및 기타 통신 시스템에 대한 간섭을 방지하며 해당 지역의 미적 가치를 보호하기 위해 제정되었습니다.
• 비용: 안테나 높이를 높이려면 더 높은 타워나 마스트가 필요한 경우가 많아 설치 및 유지 관리 비용이 많이 들 수 있습니다. 안테나 높이를 결정할 때에는 타워 비용, 기초 비용, 설치 인건비 등을 고려해야 합니다.
• 환경적 요인: 높은 건물, 산, 나무 등 주변 환경이 최적의 안테나 높이에 영향을 미칠 수 있습니다. 예를 들어, 고층 건물이 많은 도시에서는 건물로 인한 막힘을 극복하기 위해 더 높은 안테나가 필요할 수 있습니다.

우리의 안테나 솔루션

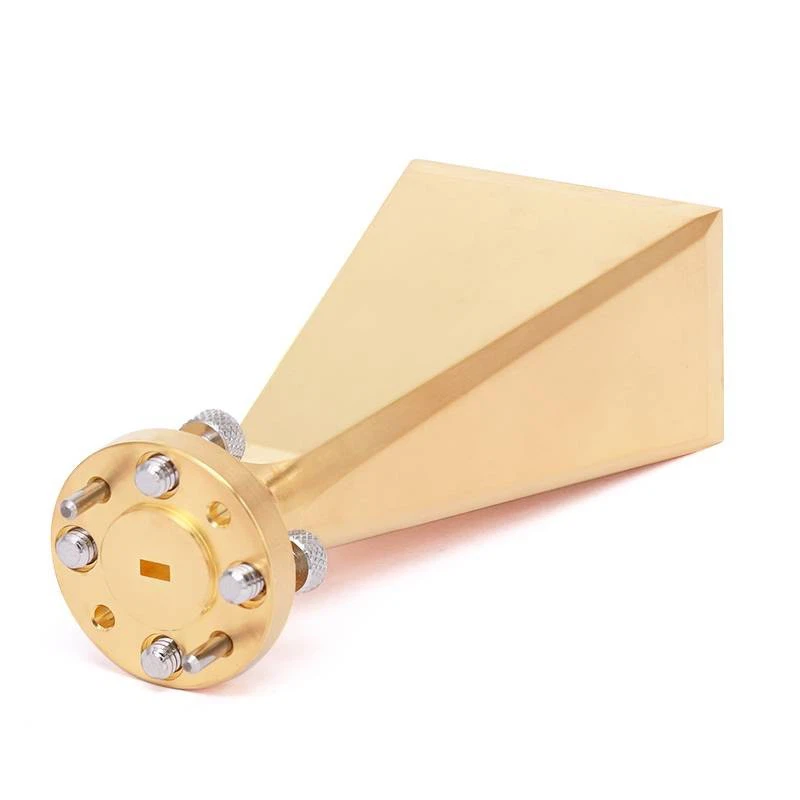

안테나 공급업체로서 당사는 다음을 포함한 광범위한 안테나를 제공합니다.로그 - 주기적인 안테나그리고혼 안테나, 다양한 용도 및 높이 요구 사항에 적합합니다. 당사의 전문가 팀은 귀하가 올바른 안테나를 선택하고 특정 요구 사항에 따라 최적의 높이를 결정하도록 도와드릴 수 있습니다.

장거리 통신을 위한 고이득 안테나가 필요하든, 지상파 전파를 위한 로우 프로파일 안테나가 필요하든, 당사는 귀하의 요구 사항을 충족할 수 있는 솔루션을 보유하고 있습니다. 우리는 최적의 성능을 달성하는 데 있어 안테나 높이의 중요성을 이해하고 있으며 올바른 결정을 내리는 데 필요한 기술 지원과 조언을 제공할 수 있습니다.

결론

안테나의 높이는 여러 면에서 성능에 영향을 미치는 중요한 요소입니다. 이는 방사 패턴, 가시선 통신 범위, 지상파 전파 효율성 및 다중 경로 페이딩 완화에 영향을 미칩니다. 안테나 높이와 관련된 과학적 원리와 실제 고려 사항을 신중하게 고려하여 특정 애플리케이션에 적합한 안테나와 설치 높이를 선택할 수 있습니다.

안테나 제품에 대해 자세히 알아보고 싶거나 프로젝트에 가장 적합한 안테나 높이를 선택하는 데 도움이 필요한 경우 주저하지 말고 문의해 주세요. 당사의 전문가 팀은 귀하의 커뮤니케이션 요구 사항에 가장 적합한 솔루션을 찾는 데 도움을 드릴 준비가 되어 있습니다.

참고자료

• 캘리포니아주 발라니스(2016). 안테나 이론: 분석 및 설계(4판). 와일리.
• 크라우스, JD, & 마헤프카, RJ(2002). 모든 애플리케이션을 위한 안테나(3판). 맥그로-힐.
• 조던, EC 및 발망, KG(1968). 전자기파 및 방사 시스템(2판). 프렌티스-홀.
