VNA 테스트 케이블의 삽입 손실을 줄이는 방법은 무엇입니까?

RF 및 마이크로웨이브 테스트 영역에서 벡터 네트워크 분석기(VNA)는 중추적인 역할을 합니다. VNA 테스트 케이블은 VNA를 테스트 중인 장치(DUT)에 연결하므로 이러한 테스트 설정의 필수 구성 요소입니다. 그러나 엔지니어와 기술자가 직면하는 일반적인 문제 중 하나는 이러한 케이블의 삽입 손실입니다. 삽입 손실은 테스트 결과의 정확성에 큰 영향을 미쳐 부정확한 측정과 잠재적으로 잘못된 결론을 초래할 수 있습니다. VNA 테스트 케이블 공급업체로서 당사는 삽입 손실 최소화의 중요성을 이해하고 있으며, 이 블로그에서는 이 목표를 달성하기 위한 몇 가지 효과적인 전략을 살펴보겠습니다.

삽입 손실 이해

삽입 손실을 줄이는 방법을 살펴보기 전에 그것이 무엇인지 이해하는 것이 중요합니다. 삽입 손실은 케이블과 같은 장치가 전송선로에 삽입될 때 발생하는 신호 전력의 감소입니다. VNA 테스트 케이블의 경우 주로 도체 손실과 유전 손실이라는 두 가지 요인으로 인해 발생합니다.

도체 손실은 케이블 도체의 저항으로 인해 발생합니다. 신호가 도체를 통해 이동함에 따라 전기 에너지의 일부가 열로 변환되어 신호 전력이 손실됩니다. 반면, 유전 손실은 케이블 절연재의 전기적 특성으로 인해 발생합니다. 교류 전기장이 유전체에 적용되면 일부 에너지가 열로 소산되어 추가 신호 손실이 발생합니다.

올바른 케이블 선택

삽입 손실을 줄이는 가장 기본적인 단계 중 하나는 애플리케이션에 적합한 케이블을 선택하는 것입니다. 케이블 유형에 따라 특성이 다르므로 적절한 케이블을 선택하면 삽입 손실 성능이 크게 달라질 수 있습니다.

• 케이블 유형: 동축 케이블은 VNA 테스트 케이블 중 가장 일반적으로 사용되는 유형입니다. 반강체, 유연성, 반유연성 등 다양한 형태로 제공됩니다. 반강체 케이블은 일반적으로 유연한 케이블에 비해 삽입 손실이 낮습니다. 물리적 구조가 더 안정적이어서 신호 누출과 감쇠가 줄어들기 때문입니다. 그러나 유연성이 떨어지고 설치가 더 어렵습니다. 반면에 유연한 케이블은 다루기가 더 쉽지만 삽입 손실이 약간 더 높을 수 있습니다. 응용 분야에 높은 유연성이 필요한 경우 유연성과 낮은 삽입 손실 간의 균형을 제공하는 반 유연성 케이블이 좋은 절충안이 될 수 있습니다.
• 케이블 크기: 케이블의 크기도 삽입 손실에 영향을 미칩니다. 직경이 큰 케이블은 일반적으로 도체의 저항이 낮고 유전 손실이 적기 때문에 삽입 손실이 더 낮습니다. 예를 들어, 7/8인치 동축 케이블은 일반적으로 동일한 주파수에서 1/2인치 케이블보다 삽입 손실이 더 낮습니다. 그러나 더 큰 케이블은 더 무겁고 비싸기 때문에 성능과 실용성 사이에서 균형을 맞춰야 합니다.
• 케이블 재질: 케이블 구성에 사용되는 재료는 삽입 손실에 큰 영향을 미칠 수 있습니다. 구리 또는 은도금 구리와 같은 고품질 도체는 저항이 낮으므로 도체 손실도 낮습니다. 마찬가지로 PTFE(폴리테트라플루오로에틸렌)와 같은 저손실 유전체 재료를 사용하면 유전 손실을 줄일 수 있습니다. 케이블을 선택할 때 구성에 사용된 재료의 품질을 고려하는 것이 중요합니다. 다양한 고품질 제품을 만나보실 수 있습니다VNA 테스트 케이블삽입 손실을 최소화하기 위해 최고의 재료로 디자인된 당사 웹사이트에서

올바른 케이블 설치

올바른 케이블을 선택하더라도 부적절한 설치로 인해 삽입 손실이 증가할 수 있습니다. 케이블 설치 시 염두에 두어야 할 몇 가지 주요 사항은 다음과 같습니다.

• 날카로운 굴곡을 피하십시오: 케이블을 너무 심하게 구부리면 케이블 내부 구조가 변형되어 신호 손실이 증가할 수 있습니다. 케이블의 최소 굴곡 반경은 제조업체에서 지정하며, 설치 시 이 사양을 준수하는 것이 중요합니다. 예를 들어 케이블의 최소 굽힘 반경이 케이블 직경의 10배로 지정된 경우 이 값보다 작은 반경으로 케이블을 구부려서는 안 됩니다.
• 보안 연결: 케이블 커넥터가 느슨하거나 잘못 연결되어 있으면 추가적인 삽입 손실이 발생할 수 있습니다. 커넥터가 제대로 조여져 있고 커넥터 표면에 먼지나 이물질이 없는지 확인하는 것이 중요합니다. 연결하기 전에 적절한 세척제로 커넥터 핀과 소켓을 닦아 오염 물질을 제거하십시오.
• 케이블 길이 줄이기: 케이블이 길어질수록 삽입 손실이 커집니다. 따라서 해당 용도에 맞게 가능한 가장 짧은 케이블을 사용하는 것이 좋습니다. 그러나 케이블이 과도하게 늘어나거나 구부러지지 않고 DUT에 도달할 수 있을 만큼 길어야 합니다.

케이블 유지 관리

삽입 손실을 최소한으로 유지하려면 정기적인 케이블 관리가 필수적입니다. 시간이 지남에 따라 환경 요인, 기계적 스트레스 또는 일반적인 마모로 인해 케이블이 손상될 수 있습니다. 다음은 몇 가지 유지 관리 팁입니다.

• 정기적으로 검사: 케이블에 절단, 마모, 꼬임 등의 손상 징후가 있는지 정기적으로 검사하십시오. 손상이 발견되면 케이블을 즉시 교체하여 성능 저하를 방지해야 합니다.
• 올바르게 보관하세요: 사용하지 않을 때에는 케이블이 손상되지 않도록 올바르게 보관해야 합니다. 케이블을 깔끔하게 감아서 건조하고 깨끗한 환경에 보관하십시오. 극단적인 온도, 습도 또는 화학 물질에 노출될 수 있는 장소에 케이블을 보관하지 마십시오.

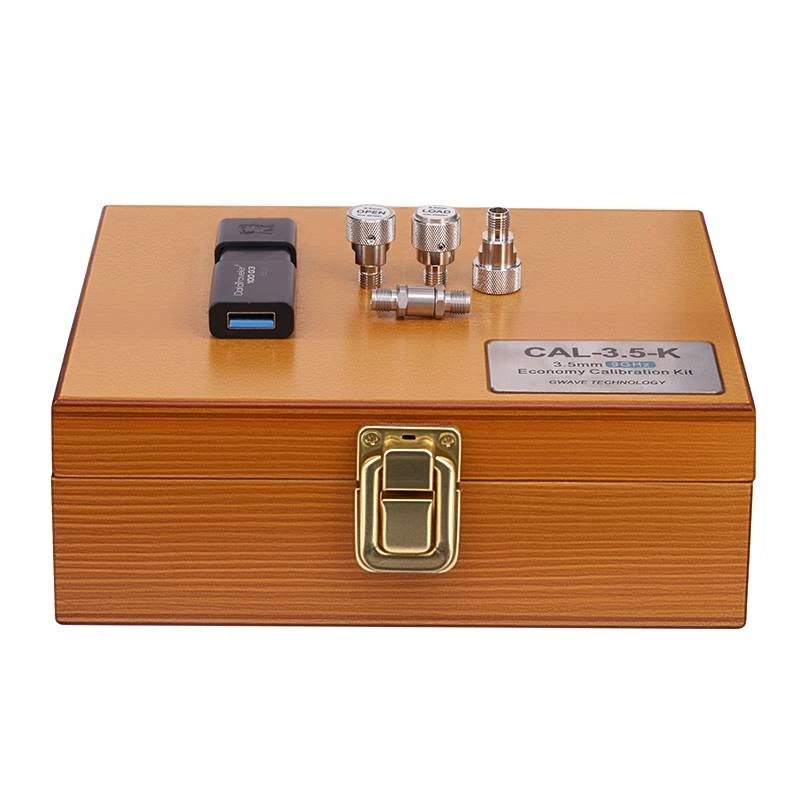

• 정기적으로 교정: 교정은 케이블 유지 관리의 중요한 부분입니다. 사용하여교정 키트시간에 따른 케이블 특성의 변화를 보상하는 데 도움이 될 수 있습니다. 정기적인 교정을 통해 테스트 결과가 정확하고 삽입 손실이 허용 가능한 한도 내에 있는지 확인합니다.

온도 및 환경 고려 사항

온도 및 환경 조건도 VNA 테스트 케이블의 삽입 손실에 영향을 미칠 수 있습니다.

• 온도: 온도가 증가함에 따라 케이블 도체의 저항도 증가하여 도체 손실이 높아지고 삽입 손실도 높아집니다. 고온 환경에서는 이러한 조건을 견딜 수 있도록 설계된 케이블을 사용하는 것이 중요합니다. 일부 케이블은 낮은 온도 저항 계수를 갖도록 특별히 설계되었습니다. 즉, 온도 변화에 따라 삽입 손실이 덜 변경됩니다.
• 습도와 수분: 수분이 케이블 절연체에 침투하여 절연 파괴를 일으켜 삽입 손실이 증가할 수 있습니다. 습한 환경에서는 적절한 방습 절연 처리된 케이블을 사용하는 것이 중요합니다. 또한 습기 유입을 방지하기 위해 케이블 커넥터가 제대로 밀봉되어 있는지 확인하십시오.

앰프 및 이퀄라이저 사용

어떤 경우에는 위의 모든 조치를 취했음에도 불구하고 애플리케이션에 비해 삽입 손실이 여전히 너무 높을 수 있습니다. 이러한 상황에서는 증폭기나 이퀄라이저를 사용하는 것이 실행 가능한 솔루션이 될 수 있습니다.

• 증폭기: 증폭기를 사용하여 신호 강도를 높이고 삽입 손실을 보상할 수 있습니다. 그러나 애플리케이션에 적합한 이득과 대역폭을 갖춘 증폭기를 선택하는 것이 중요합니다. 또한 증폭기는 잡음을 유발할 수 있으므로 선택 시 증폭기의 잡음 지수를 고려해야 합니다.
• 이퀄라이저: 이퀄라이저는 주파수에 따른 케이블 삽입 손실을 교정하는 데 사용할 수 있는 장치입니다. 삽입 손실이 더 높은 주파수를 증폭시켜 케이블의 주파수 응답을 평탄화하는 방식으로 작동합니다. 이퀄라이저는 넓은 주파수 범위를 테스트해야 하는 애플리케이션에 특히 유용할 수 있습니다.

결론

VNA 테스트 케이블의 삽입 손실을 줄이는 것은 정확한 RF 및 마이크로파 테스트에 중요합니다. 올바른 케이블을 선택하고 올바르게 설치하고 정기적으로 유지 관리하고 환경 요인을 고려하면 삽입 손실을 크게 최소화할 수 있습니다. 어떤 경우에는 증폭기나 이퀄라이저를 사용해야 할 수도 있습니다. VNA 테스트 케이블 공급업체로서 우리는 최고의 테스트 결과를 얻을 수 있도록 고품질 케이블과 솔루션을 제공하기 위해 최선을 다하고 있습니다. 귀하의 응용 분야에 적합한 케이블을 선택하는 데 질문이 있거나 도움이 필요한 경우, 구매 및 추가 논의를 위해 언제든지 당사에 문의해 주십시오.

참고자료

• Pozar, David M.의 "RF 및 마이크로파 공학"
• JF White의 "동축 케이블 핸드북"
