단일 스테이지 RF 절연체의 용도는 무엇입니까?

단일 스테이지 RF 절연체는 무선 주파수(RF) 및 마이크로파 시스템의 중요한 구성 요소입니다. 선도적인 RF 절연체 공급업체로서 저는 이러한 장치의 다양하고 지속적으로 확장되는 응용 분야를 직접 목격했습니다. 이 블로그에서는 단일 스테이지 RF 절연체의 다양한 응용 분야와 이러한 절연체가 다양한 시스템의 효율적인 작동에 어떻게 기여하는지 살펴보겠습니다.

1. 무선통신시스템

셀룰러 네트워크, Wi-Fi 및 위성 통신과 같은 무선 통신 시스템은 단일 스테이지 RF 절연기에 크게 의존합니다. 셀룰러 기지국에서 RF 절연체는 반사 전력으로부터 HPA(고전력 증폭기)를 보호하는 데 사용됩니다. HPA에서 신호가 전송될 때 전송 라인이나 안테나의 임피던스 불일치로 인해 일부 전력이 다시 반사될 가능성이 있습니다. 이 반사된 전력은 HPA를 손상시키고 효율을 감소시킬 수 있습니다. HPA와 안테나 사이에 배치된 단일 스테이지 RF 절연체는 반사 신호를 차단하면서 순방향 이동 신호가 손실을 최소화하면서 통과하도록 허용합니다.

예를 들어, 고주파수에서 작동하고 고전력 전송이 필요한 최신 5G 기지국에서는 고성능 단일 스테이지 RF 절연체의 사용이 필수적입니다. 우리의26.5GHz RF 동축 아이솔레이터5G 밀리미터파 애플리케이션의 요구 사항을 충족하도록 특별히 설계되었습니다. 이러한 아이솔레이터는 고전력 신호를 처리하고 우수한 절연 성능을 제공하여 기지국의 안정적인 작동을 보장합니다.

Wi-Fi 라우터에서는 신호 품질을 향상하고 간섭을 줄이기 위해 RF 절연체가 사용됩니다. 이는 전력 증폭기 및 안테나와 같은 다양한 RF 구성 요소를 분리하여 원치 않는 결합을 방지하는 데 도움이 됩니다. 그 결과 더욱 안정적이고 효율적인 Wi-Fi 연결이 가능해졌습니다.

2. 레이더 시스템

레이더 시스템은 군사, 항공, 일기 예보 애플리케이션에 널리 사용됩니다. 단일 스테이지 RF 절연체는 반사 전력으로부터 송신기를 보호함으로써 레이더 시스템에서 중요한 역할을 합니다. 레이더 시스템에서 송신기는 고전력 RF 펄스를 전송하고 안테나는 이러한 펄스를 대기 중으로 방출합니다. 펄스가 물체와 만나면 에너지의 일부가 안테나로 다시 반사된 다음 수신기로 반사됩니다. 그러나 임피던스 불일치로 인해 일부 전력이 송신기로 다시 반사될 수도 있습니다.

송신기와 안테나 사이에 배치된 단일 스테이지 RF 절연체는 반사된 전력이 송신기를 손상시키는 것을 방지할 수 있습니다. 또한 정확한 레이더 측정에 중요한 송신기 출력 전력의 안정성을 유지하는 데 도움이 됩니다. 예를 들어 열악한 환경에서 자주 작동하고 고정밀 감지가 필요한 군용 레이더 시스템에서는 고품질 단일 스테이지 RF 절연체를 사용해야 합니다. 우리의18GHz RF 동축 아이솔레이터X-밴드의 레이더 애플리케이션에 적합하며 높은 절연성과 낮은 삽입 손실을 제공합니다.

3. 테스트 및 측정 장비

스펙트럼 분석기, 네트워크 분석기, 신호 발생기와 같은 테스트 및 측정 장비에는 단일 스테이지 RF 절연기를 사용해야 하는 경우가 많습니다. 이러한 계측기에서는 절연체를 사용하여 다양한 RF 섹션을 분리하여 신호 누출 및 간섭을 방지합니다. 예를 들어, 스펙트럼 분석기에서 RF 아이솔레이터를 사용하면 입력 스테이지를 회로의 나머지 부분과 분리하여 입력 신호가 내부 회로의 영향을 받지 않고 정확하게 측정되도록 할 수 있습니다.

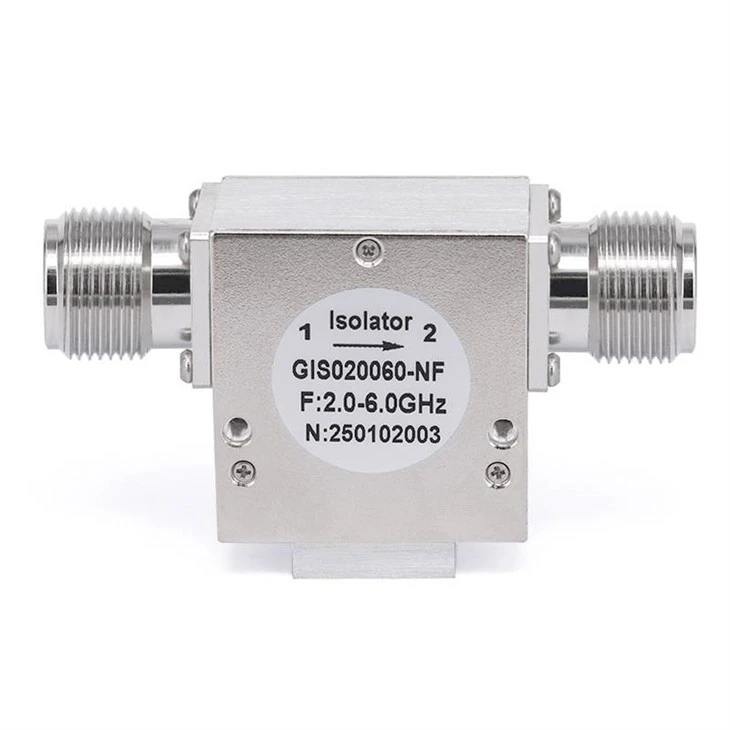

신호 발생기에서는 출력 신호 품질을 향상시키기 위해 절연체가 사용됩니다. 이는 부하 임피던스 변화가 신호 발생기의 출력 전력 및 주파수 안정성에 영향을 미치는 것을 방지할 수 있습니다. 우리의6GHz RF 동축 아이솔레이터낮은 주파수 범위의 테스트 및 측정 애플리케이션에 이상적이며 안정적인 절연과 탁월한 성능을 제공합니다.

4. 의료기기

MRI(자기공명영상) 기계 및 RF 절제 장치와 같은 의료 장비에서는 단일 스테이지 RF 절연체도 사용됩니다. MRI 장비에서 RF 절연체는 반사된 전력으로부터 RF 송신기를 보호하는 데 사용됩니다. MRI 기계의 RF 송신기는 환자 신체의 수소핵을 자극하기 위해 고출력 RF 펄스를 생성합니다. 단일 스테이지 RF 아이솔레이터는 반사된 전력이 손상되는 것을 방지하여 RF 송신기의 안전과 안정성을 보장할 수 있습니다.

RF 에너지를 표적 조직에 적용하여 다양한 의학적 상태를 치료하는 데 사용되는 RF 절제 장치에서 절연체는 RF 전력 전달을 제어하는 ​​데 사용됩니다. 이는 신체의 다른 부위에 손상을 주지 않고 RF 에너지가 대상 조직에 정확하게 전달되도록 도와줍니다.

5. 방송시스템

라디오 및 TV 방송을 포함한 방송 시스템은 송신기의 성능을 향상시키기 위해 단일 스테이지 RF 절연체를 사용합니다. 라디오 방송에서 RF 아이솔레이터는 반사 전력으로부터 전력 증폭기를 보호하고 전송된 신호의 안정성을 보장하는 데 사용됩니다. 또한 방송 시스템의 다양한 RF 구성 요소 간의 간섭을 줄이는 데도 도움이 됩니다.

텔레비전 방송, 특히 HD 및 디지털 TV 송신기에서는 고품질 단일 스테이지 RF 절연체의 사용이 필수적입니다. 이 아이솔레이터는 고전력 신호를 처리하고 우수한 절연 성능을 제공하여 TV 신호의 명확하고 안정적인 전송을 보장합니다.

단일 스테이지 RF 절연체의 장점

전문 RF 절연체 공급업체로서 당사는 다양한 장점을 지닌 광범위한 단일 스테이지 RF 절연체를 제공합니다. 당사의 절연체는 첨단 기술과 고품질 재료를 사용하여 설계되어 높은 성능과 신뢰성을 보장합니다. 삽입 손실이 낮습니다. 이는 순방향 이동 신호가 최소한의 감쇠로 통과할 수 있음을 의미합니다. 동시에 높은 분리도를 제공하여 반사된 신호를 효과적으로 차단합니다.

당사의 아이솔레이터는 또한 고도로 맞춤화 가능합니다. 우리는 다양한 주파수, 전력 수준, 패키지 크기 등 고객의 특정 요구 사항에 따라 절연체를 설계하고 제조할 수 있습니다. 이를 통해 우리는 다양한 애플리케이션의 다양한 요구를 충족할 수 있습니다.

조달 문의

당사의 단일 스테이지 RF 절연체에 관심이 있거나 해당 애플리케이션에 대해 질문이 있는 경우 언제든지 당사에 문의하십시오. 우리는 자세한 제품 정보와 기술 지원을 제공할 수 있는 전문 영업 팀을 보유하고 있습니다. 귀하가 무선 통신, 레이더, 테스트 및 측정, 의료 또는 방송 산업에 종사하든 당사는 귀하의 요구에 가장 적합한 RF 절연기를 제공할 수 있습니다. RF 시스템에서 더 나은 성능을 달성하기 위해 함께 노력합시다.

참고자료

• 포자르, DM (2011). 마이크로파 공학. 와일리.
• 콜린, RE (2001). 마이크로파 공학의 기초. 와일리 - 인터사이언스.
