VNA 테스트 케이블의 주파수 범위는 무엇입니까?

VNA 테스트 케이블 공급업체로서 저는 테스트 및 측정 분야에서 이러한 필수 구성 요소의 주파수 범위에 대해 자주 질문을 받습니다. 이 블로그에서는 VNA 테스트 케이블의 주파수 범위, 이것이 중요한 이유, 테스트 애플리케이션에 미치는 영향에 대해 자세히 살펴보겠습니다.

VNA 테스트 케이블 이해

VNA(벡터 네트워크 분석기)는 전기 네트워크의 네트워크 매개변수를 측정하는 데 사용되는 강력한 도구입니다. VNA 테스트 케이블은 VNA와 테스트 대상 장치(DUT) 사이의 중요한 링크입니다. 이 제품은 VNA에서 DUT로 테스트 신호를 정확하게 전송하도록 설계되어 안정적이고 정밀한 측정을 보장합니다.

VNA 테스트 케이블은 고주파 테스트의 까다로운 요구 사항을 충족하도록 설계되었습니다. 유연성, 반강성, 순응성 케이블 등 다양한 유형으로 제공되며 각각 고유한 특성과 용도가 있습니다. 우리의 다양한 제품을 탐색할 수 있습니다.VNA 테스트 케이블귀하의 필요에 맞는 것을 찾으십시오.

VNA 테스트 케이블의 주파수 범위

VNA 테스트 케이블의 주파수 범위는 다양한 테스트 애플리케이션에 대한 케이블의 적합성을 결정하는 핵심 사양입니다. 이는 케이블이 허용 가능한 수준의 감쇠, 반사 손실 및 위상 안정성으로 신호를 효과적으로 전송할 수 있는 주파수 범위를 나타냅니다.

저주파 범위

대부분의 VNA 테스트 케이블은 수 kHz부터 시작하는 주파수를 처리할 수 있습니다. 저주파에서는 케이블의 전기적 특성이 비교적 안정적이며 감쇠가 최소화됩니다. 이 저주파 범위는 구성 요소의 저항 및 정전 용량 측정과 같은 기본적인 전기 테스트에 자주 사용됩니다.

고주파수 범위

VNA 테스트 케이블의 고주파수 제한은 케이블 유형 및 구성에 따라 크게 달라질 수 있습니다. 표준 유연한 VNA 테스트 케이블의 경우 주파수 상한은 26.5GHz ~ 40GHz 범위일 수 있습니다. 이 케이블은 일반적으로 범용 RF 및 마이크로파 테스트 애플리케이션에 사용됩니다.

반면 반강체 케이블은 훨씬 더 높은 주파수 기능을 제공할 수 있습니다. 일반적으로 최대 67GHz 또는 경우에 따라 그 이상까지 작동할 수 있습니다. 반강체 케이블은 항공우주 및 방위 산업과 같이 낮은 손실과 우수한 위상 안정성이 요구되는 고성능 응용 분야에 선호됩니다.

순응성 케이블은 유연성 케이블과 반강성 케이블을 절충한 것입니다. 이 제품은 일반적으로 최대 40GHz의 주파수 범위에서 유연성과 고주파수 성능의 적절한 균형을 제공합니다.

주파수 범위의 중요성

VNA 테스트 케이블의 주파수 범위는 다음과 같은 여러 가지 이유로 가장 중요합니다.

측정 정확도

정확한 측정을 위해서는 적절한 주파수 범위의 VNA 테스트 케이블을 사용하는 것이 필수적입니다. 케이블의 주파수 범위가 테스트 주파수에 비해 너무 낮으면 신호 감쇠가 과도해져 판독값이 부정확해집니다. 반면, 필요한 것보다 훨씬 더 높은 주파수 범위의 케이블을 사용하면 비용이 더 많이 들 수 있으며 추가적인 이점을 제공하지 못할 수도 있습니다.

DUT와의 호환성

케이블의 주파수 범위는 테스트 대상 장치(DUT)의 주파수 특성과 호환되어야 합니다. 예를 들어 30GHz에서 작동하는 고주파수 RF 구성 요소를 테스트하는 경우 최대 30GHz의 주파수를 처리할 수 있는 VNA 테스트 케이블이 필요합니다.

시스템 성능

VNA 테스트 시스템에서 전체 성능은 테스트 케이블의 성능에 크게 영향을 받습니다. 넓고 적절한 주파수 범위를 가진 케이블은 테스트 신호의 무결성을 유지하는 데 도움이 되어 VNA가 DUT의 네트워크 매개변수를 정확하게 측정할 수 있도록 보장합니다.

주파수 범위에 영향을 미치는 요인

여러 요인이 VNA 테스트 케이블의 주파수 범위에 영향을 미칠 수 있습니다.

케이블 구성

도체 유형, 유전 물질, 차폐 등을 포함한 케이블 구조는 주파수 범위를 결정하는 데 중요한 역할을 합니다. 예를 들어, PTFE(폴리테트라플루오로에틸렌)와 같은 고품질 유전체 재료를 사용한 케이블은 낮은 손실 특성으로 인해 더 나은 고주파 성능을 제공할 수 있습니다.

커넥터 유형

케이블에 사용되는 커넥터 유형도 주파수 범위에 영향을 미칩니다. SMA(Sub - Miniature 버전 A), 2.92mm 및 1.85mm 커넥터와 같은 고품질 커넥터는 고주파수를 처리하고 우수한 전기 연결을 제공하도록 설계되었습니다. 잘못된 커넥터 유형을 사용하면 케이블의 주파수 성능이 제한될 수 있습니다.

케이블 길이

케이블 길이는 주파수 범위에 영향을 줄 수 있습니다. 일반적으로 케이블이 길수록 감쇠가 높아지며, 특히 고주파수에서 더욱 그렇습니다. 따라서 테스트 요구 사항과 테스트 설정에서 사용 가능한 공간을 기반으로 적절한 케이블 길이를 선택하는 것이 중요합니다.

교정 및 주파수 범위

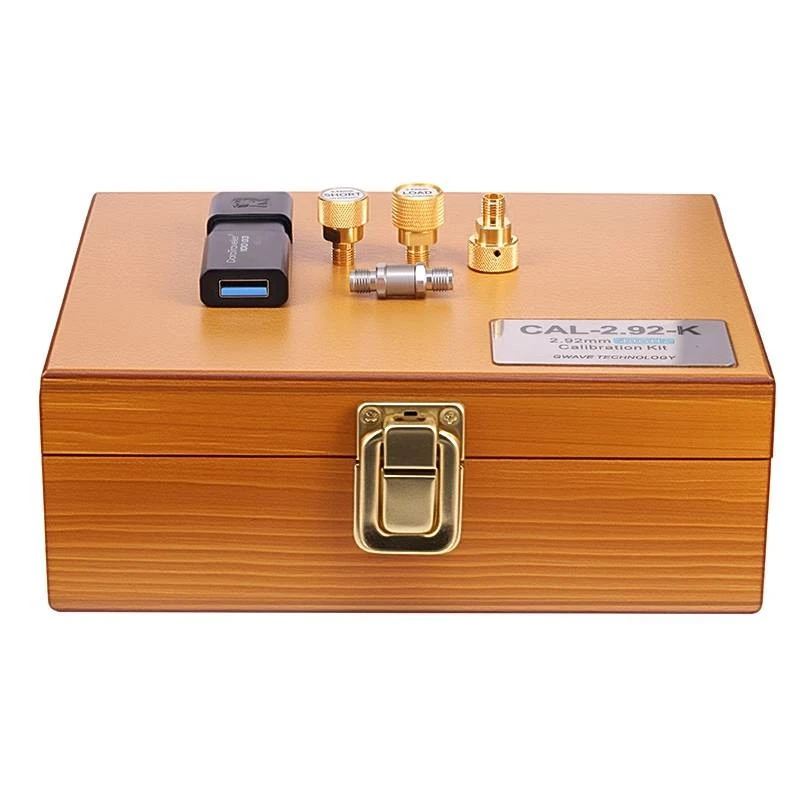

교정은 정확한 측정을 보장하기 위한 VNA 테스트의 필수 단계입니다.교정 키트테스트 케이블, 커넥터 및 VNA 자체에서 발생하는 오류를 보상하는 데 사용됩니다.

교정 프로세스는 일반적으로 특정 주파수 범위에서 수행됩니다. 교정 주파수 범위가 VNA 테스트 케이블 및 DUT의 주파수 범위와 일치하는지 확인하는 것이 중요합니다. 교정이 올바르게 수행되지 않으면 특히 주파수 범위 가장자리에서 측정 결과가 부정확할 수 있습니다.

주파수 범위를 기준으로 올바른 VNA 테스트 케이블 선택

VNA 테스트 케이블을 선택할 때 테스트 애플리케이션의 주파수 범위를 고려하는 것이 중요합니다. 올바른 선택을 하는 데 도움이 되는 몇 가지 단계는 다음과 같습니다.

1. 테스트 빈도 결정: 측정해야 하는 신호의 주파수 범위를 식별합니다. 이를 통해 케이블에 필요한 최소 주파수 범위에 대한 명확한 아이디어를 얻을 수 있습니다.
2. 신청 요구 사항을 고려하십시오: 5G 테스트 또는 위성 통신과 같은 고성능 애플리케이션을 작업하는 경우 더 넓고 더 높은 주파수 범위의 케이블이 필요할 수 있습니다. 범용 테스트의 경우 중간 주파수 범위의 표준 유연한 케이블이면 충분할 수 있습니다.
3. 케이블 특성 평가: 주파수 범위 외에도 감쇠, 반사 손실, 위상 안정성 등 다른 케이블 특성을 살펴보세요. 이러한 요소는 측정 정확도와 테스트 시스템의 전반적인 성능에도 영향을 미칠 수 있습니다.

결론

VNA 테스트 케이블의 주파수 범위는 VNA 측정의 정확성과 신뢰성에 직접적인 영향을 미치는 중요한 사양입니다. VNA 테스트 케이블 공급업체로서 당사는 귀하의 특정 응용 분야에 적합한 주파수 범위의 케이블을 제공하는 것의 중요성을 이해하고 있습니다.

VNA 테스트 케이블 시장에 있거나 주파수 범위 및 그 의미에 대해 질문이 있는 경우 주저하지 말고 당사에 문의하십시오. 당사의 전문가 팀은 귀하의 테스트 요구 사항에 가장 적합한 케이블을 선택하도록 지원하고 조달 프로세스를 안내할 준비가 되어 있습니다.
