동축 커넥터의 전기적 특성은 무엇입니까?
메시지를 남겨주세요
일반적으로 동축 커넥터라고 하는 동축 커넥터는 현대 전기 및 전자 시스템의 기본 구성 요소입니다. 동축 커넥터의 선도적인 공급업체로서 저는 이러한 커넥터가 다양한 응용 분야에서 효율적인 신호 전송을 보장하는 데 중요한 역할을 한다는 것을 직접 목격했습니다. 이 블로그 게시물에서는 동축 커넥터의 전기적 특성을 조사하여 이러한 특성이 성능에 어떤 영향을 미치는지, 그리고 다양한 시나리오에서 왜 중요한지 살펴보겠습니다.
임피던스
동축 커넥터의 가장 중요한 전기적 특성 중 하나는 임피던스입니다. 옴(Ω) 단위로 측정되는 임피던스는 회로의 교류(AC) 흐름에 대한 반대를 나타냅니다. 동축 커넥터의 경우 신호 반사를 최소화하고 전력 전송을 최대화하려면 임피던스 매칭이 필수적입니다.
대부분의 동축 커넥터는 50Ω 또는 75Ω의 특성 임피던스를 갖도록 설계되었습니다. 이 두 값 사이의 선택은 특정 애플리케이션에 따라 다릅니다. 예를 들어, 50Ω 커넥터는 통신, 레이더 시스템, 무선 네트워크와 같은 무선 주파수(RF) 및 마이크로파 애플리케이션에 일반적으로 사용됩니다. 이는 50Ω이 전력 처리 용량과 신호 감쇠 사이에 적절한 절충안을 제공하기 때문입니다. 반면, 75Ω 커넥터는 일반적으로 낮은 신호 손실이 주요 관심사인 케이블 TV(CATV), 위성 TV, 고화질 멀티미디어 인터페이스(HDMI) 시스템을 포함한 비디오 및 오디오 애플리케이션에 사용됩니다.
동축 커넥터가 연결된 케이블 및 장비와 임피던스가 적절하게 일치하지 않으면 신호 반사가 발생합니다. 이러한 반사로 인해 정재파가 발생하여 신호 품질이 저하되고 잡음이 증가하며 전력 전송 효율이 감소할 수 있습니다. 따라서 최적의 성능을 보장하려면 특정 애플리케이션에 대한 올바른 임피던스를 가진 동축 커넥터를 선택하는 것이 중요합니다.
삽입 손실
삽입 손실은 동축 커넥터의 또 다른 중요한 전기적 특성입니다. 신호가 커넥터를 통과할 때 손실되는 신호 전력의 양을 측정합니다. 삽입 손실은 일반적으로 데시벨(dB)로 표시되며 커넥터 설계, 사용된 재료의 품질, 신호 주파수 등 여러 요소의 영향을 받습니다.
낮은 주파수에서 삽입 손실은 주로 커넥터 도체의 저항으로 인해 발생합니다. 주파수가 증가함에 따라 유전 손실 및 복사 손실과 같은 다른 요인이 더욱 중요해집니다. 고품질 동축 커넥터는 삽입 손실을 최소화하도록 설계되어 가능한 많은 신호 전력이 소스에서 부하로 전송되도록 보장합니다.
동축 커넥터의 삽입 손실은 물리적 구조에 따라 영향을 받을 수 있습니다. 예를 들어, 내부 도체와 외부 도체 사이의 접촉이 불량하거나 유전체 재료에 공극이 있는 커넥터는 삽입 손실이 더 높을 수 있습니다. 또한 도체의 표면 마감도 삽입 손실에 영향을 미칠 수 있습니다. 매끄럽고 깨끗한 도체 표면을 가진 커넥터는 일반적으로 표면이 거칠거나 산화된 커넥터에 비해 삽입 손실이 더 낮습니다.
반사 손실
반사 손실은 임피던스 매칭과 밀접한 관련이 있으며 커넥터에서 다시 반사되는 신호 전력의 양을 측정하는 것입니다. 이는 데시벨(dB)로도 표시되며 입사 전력에 대한 반사 전력의 비율로 계산됩니다. 높은 반사 손실 값은 우수한 임피던스 일치와 낮은 신호 반사를 나타냅니다.
신호 반사로 인해 간섭이 발생하고 시스템의 전체 성능이 저하될 수 있으므로 반사 손실은 중요한 매개변수입니다. RF 및 마이크로파 애플리케이션에서는 전송된 신호의 무결성을 유지하기 위해 높은 반사 손실이 중요합니다. 예를 들어, 무선 통신 시스템에서 동축 커넥터의 반사 손실이 부족하면 신호 강도가 감소하고 비트 오류율이 증가하며 범위가 감소할 수 있습니다.
높은 반사 손실을 달성하려면 동축 커넥터를 정밀하게 설계하고 제조해야 합니다. 여기에는 내부 및 외부 도체의 적절한 정렬 보장, 고품질 유전체 재료 사용, 제조 공정 중 엄격한 공차 유지가 포함됩니다.
정전 용량
커패시턴스는 동축 커넥터가 전기장에 전기 에너지를 저장하는 능력입니다. 이는 피코패럿(pF) 단위로 측정되며 커넥터의 물리적 치수, 절연재의 유전 상수, 내부 도체와 외부 도체 사이의 거리에 따라 결정됩니다.
동축 커넥터에서 정전 용량은 신호 전파 속도와 주파수 응답에 영향을 미칠 수 있습니다. 커패시턴스 값이 높을수록 신호 전파 속도가 느려지고 커넥터의 고주파수 성능이 저하될 수 있습니다. 따라서 동축 커넥터는 빠르고 정확한 신호 전송을 보장하기 위해 낮고 안정적인 정전 용량 값을 갖도록 설계되었습니다.
유전체 재료의 선택은 동축 커넥터의 정전 용량에 큰 영향을 미칠 수 있습니다. 예를 들어, 공기나 PTFE(폴리테트라플루오로에틸렌)와 같이 유전율이 낮은 재료를 사용하는 커넥터는 일반적으로 유전율이 높은 재료를 사용하는 커넥터에 비해 정전용량 값이 낮습니다.
인덕턴스
인덕턴스는 흐르는 전류의 변화에 반대하는 동축 커넥터의 특성입니다. 이는 나노헨리(nH) 단위로 측정되며 커넥터 도체의 전류에 의해 생성되는 자기장과 관련이 있습니다.
커패시턴스와 마찬가지로 인덕턴스는 신호 전파 속도와 동축 커넥터의 주파수 응답에 영향을 미칠 수 있습니다. 인덕턴스 값이 높으면 신호 왜곡이 발생하고 고주파수 성능이 저하될 수 있습니다. 동축 커넥터는 적절한 도체 형상과 재료를 사용하여 인덕턴스를 최소화하도록 설계되었습니다.
예를 들어, 동축 커넥터의 내부 및 외부 도체는 두 도체의 전류에 의해 생성된 자기장이 어느 정도 서로 상쇄되어 커넥터의 전체 인덕턴스가 감소하는 방식으로 배열됩니다.
유전체 내전압
항복 전압이라고도 알려진 유전체 내전압은 동축 커넥터가 전기적 파손 없이 견딜 수 있는 최대 전압입니다. 전기적 파손은 커넥터의 내부 도체와 외부 도체 사이의 유전체가 두 도체를 절연하지 못해 전류가 유전체를 통해 흐를 때 발생합니다.
이 속성은 고전압 신호가 존재하는 응용 분야에서 매우 중요합니다. 예를 들어, 일부 RF 전력 증폭기 및 고전압 테스트 장비에서 동축 커넥터는 파손되지 않고 고전압을 견딜 수 있어야 합니다. 동축 커넥터의 유전체 내전압은 사용된 유전체 재료의 유형, 유전체 층의 두께 및 커넥터의 물리적 구성에 따라 달라집니다.
차폐 효과
차폐 효과는 동축 커넥터가 EMI(전자기 간섭)가 커넥터에 들어오거나 나가는 것을 얼마나 잘 방지할 수 있는지를 측정한 것입니다. 현대 전자 시스템에서 EMI는 신호 간섭, 데이터 손상, 장비 오작동 등 심각한 문제를 일으킬 수 있습니다.
동축 커넥터는 외부 EMI로부터 내부 도체를 보호하기 위한 차폐 역할을 하는 외부 도체로 설계되었습니다. 동축 커넥터의 차폐 효과는 일반적으로 데시벨(dB)로 표시되며 외부 도체의 재질, 두께 및 구성에 따라 영향을 받습니다.
고품질 동축 커넥터는 효과적인 차폐를 제공하기 위해 외부 도체에 구리 또는 알루미늄과 같은 전기 전도성이 높은 재료를 사용합니다. 또한 외부 도체와 케이블 차폐 사이의 연결을 포함한 커넥터 설계도 차폐 효과에 영향을 미칠 수 있습니다.
전기적 특성을 기반으로 한 동축 커넥터의 응용
동축 커넥터의 전기적 특성에 따라 다양한 응용 분야에 대한 적합성이 결정됩니다. 예를 들어, 고속 데이터 전송과 낮은 신호 손실이 중요한 통신에서는 삽입 손실이 낮고 반사 손실이 높으며 적절한 임피던스 매칭을 갖춘 커넥터가 필요합니다. 신뢰성과 낮은 간섭이 필수적인 의료 분야에서는 차폐 효과가 좋고 유전 내압이 높은 동축 커넥터가 선호됩니다.
항공우주 및 방위 산업에서 동축 커넥터는 고온, 고압, 높은 수준의 진동을 비롯한 열악한 환경에서 작동할 수 있어야 합니다. 따라서 극한의 조건에서도 안정적인 전기적 특성을 갖는 커넥터가 필요합니다.
관련 제품

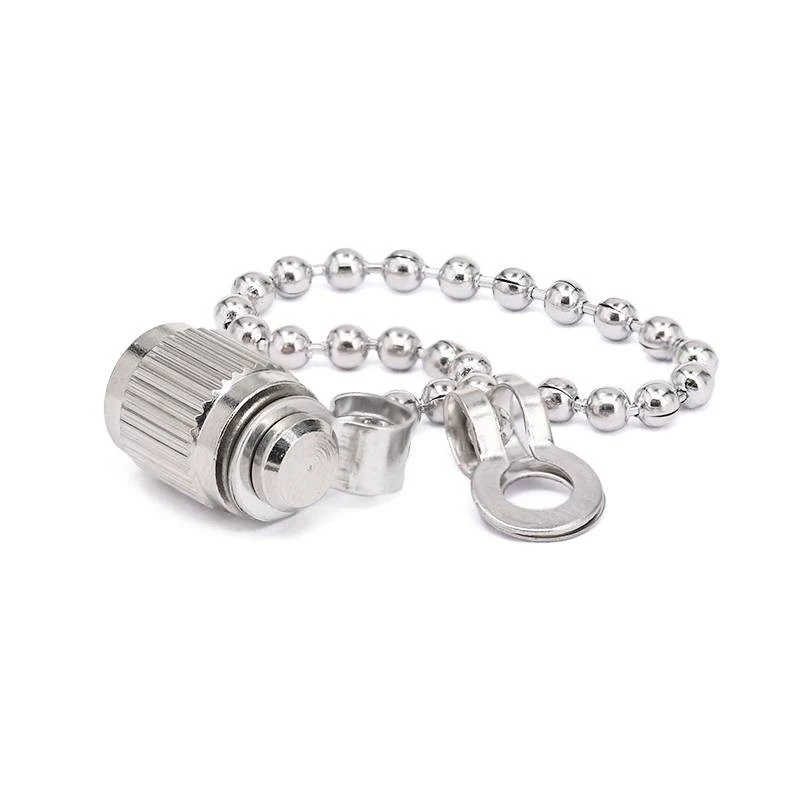

동축 커넥터 공급업체로서 당사는 동축 시스템의 성능과 기능을 향상시킬 수 있는 다양한 관련 제품도 제공합니다. 예를 들어,유리구슬동축 커넥터의 절연 및 기계적 안정성을 향상시키는 데 사용할 수 있습니다. 우리의현장 교체 가능 커넥터현장에서 유연성과 설치 용이성을 제공하는 동시에커넥터 더스트 캡커넥터를 먼지, 흙, 습기로부터 보호하여 장기적인 신뢰성을 보장합니다.
결론
결론적으로 임피던스, 삽입 손실, 반사 손실, 커패시턴스, 인덕턴스, 유전체 내전압 및 차폐 효과를 포함한 동축 커넥터의 전기적 특성은 전기 및 전자 시스템의 성능을 결정하는 데 중요한 역할을 합니다. 공급업체로서 우리는 이러한 특성의 중요성을 이해하고 고객의 다양한 요구 사항을 충족하는 고품질 동축 커넥터를 제공하기 위해 최선을 다하고 있습니다.
동축 커넥터 또는 관련 제품을 구매하려는 경우 특정 요구 사항에 대한 자세한 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 최적의 성능과 신뢰성을 보장하기 위해 귀하의 응용 분야에 적합한 커넥터를 선택하는 데 도움을 드릴 준비가 되어 있습니다.
참고자료
- Andrew Systems의 "동축 케이블 및 커넥터 핸드북"
- Pozar, David M.의 "RF 및 마이크로파 공학"
- Henry W. Ott의 "전자기 호환성 공학"
