SMA 어댑터의 전력 등급은 어떻게 됩니까?

SMA 어댑터의 전력 등급은 어떻게 됩니까?

SMA 어댑터의 신뢰할 수 있는 공급업체로서 저는 이러한 필수 구성 요소의 전력 등급에 관한 문의를 자주 접합니다. 다양한 RF(무선 주파수) 애플리케이션에서 최적의 성능과 안전을 보장하려면 SMA 어댑터의 전력 등급을 이해하는 것이 중요합니다. 이 블로그 게시물에서는 전력 등급의 개념, 이에 영향을 미치는 요소, 전력 요구 사항에 따라 올바른 SMA 어댑터를 선택하는 방법을 자세히 살펴보겠습니다.

전력 등급 이해

SMA 어댑터의 전력 등급은 심각한 성능 저하나 손상 없이 어댑터가 처리할 수 있는 최대 전력량을 나타냅니다. 일반적으로 와트(W)로 지정되며 어댑터가 장기간 안전하게 소비할 수 있는 연속 전력을 나타냅니다. 정격 전력을 초과하면 과열, 신호 손실이 발생할 수 있으며 심지어 어댑터가 영구적으로 손상될 수도 있습니다.

전력 등급에 영향을 미치는 요인

여러 요인이 SMA 어댑터의 전력 등급에 영향을 미칩니다. 특정 애플리케이션에 적합한 어댑터를 선택하려면 이러한 요소를 이해하는 것이 필수적입니다.

1. 빈도: SMA 어댑터의 정격 전력은 작동 주파수에 따라 달라질 수 있습니다. 더 높은 주파수에서는 표피 효과 및 유전 손실과 같은 요인으로 인해 어댑터의 손실이 증가할 수 있습니다. 결과적으로 전력 등급은 낮은 주파수에 비해 높은 주파수에서 더 낮을 수 있습니다.
2. 온도참고: 온도도 SMA 어댑터의 전력 등급에 상당한 영향을 미칠 수 있습니다. 온도가 높아짐에 따라 어댑터 소재의 저항이 증가하여 전력 손실이 높아지고 전력 처리 기능이 저하될 수 있습니다. 따라서 SMA 어댑터를 선택할 때 작동 온도 범위를 고려하는 것이 중요합니다.
3. 커넥터 유형: 어댑터에 사용되는 SMA 커넥터 유형도 전원 등급에 영향을 미칠 수 있습니다. 커넥터 설계에 따라 임피던스 특성과 전력 처리 기능이 다를 수 있습니다. 예를 들어, 정밀 SMA 커넥터는 더 나은 전기적 성능으로 인해 표준 SMA 커넥터에 비해 더 높은 전력 등급을 가질 수 있습니다.
4. 재료 품질: SMA 어댑터 구성에 사용되는 재료의 품질도 전원 등급에 영향을 미칠 수 있습니다. 손실이 적고 열 전도성이 높은 고품질 소재는 어댑터의 전력 처리 기능을 향상시키는 데 도움이 될 수 있습니다.

전력 정격 사양

SMA 어댑터를 선택할 때 제조업체의 정격 전력 사양을 참조하는 것이 중요합니다. 전력 등급은 일반적으로 특정 주파수 및 온도에서 지정됩니다. 예를 들어 제조업체는 SMA 어댑터의 전력 등급을 1GHz 및 25°C에서 100W로 지정할 수 있습니다. 더 높은 주파수나 온도에서는 전력 등급이 감소할 수 있다는 점에 유의하는 것이 중요합니다.

연속 전력 정격 외에도 일부 제조업체에서는 SMA 어댑터의 최대 전력 정격을 지정할 수도 있습니다. 최대 정격 전력은 어댑터가 짧은 시간 동안 처리할 수 있는 최대 전력을 나타내며 일반적으로 펄스 형태입니다. 피크 전력 정격은 일반적으로 연속 전력 정격보다 높으며 고전력 펄스와 관련된 애플리케이션에 중요합니다.

전원 요구 사항에 따라 올바른 SMA 어댑터 선택

전원 요구 사항에 따라 올바른 SMA 어댑터를 선택하려면 다음 단계를 고려해야 합니다.

1. 전원 요구 사항 결정: 먼저, 애플리케이션의 전력 요구 사항을 결정해야 합니다. 여기에는 어댑터가 처리해야 하는 연속 전력 및 최대 전력 수준이 포함됩니다.
2. 작동 주파수를 고려하십시오: 다음으로, 애플리케이션의 작동 빈도를 고려해야 합니다. 앞서 언급했듯이 SMA 어댑터의 정격 전력은 작동 주파수에 따라 달라질 수 있습니다. 사용 주파수에 적합한 정격 전력의 어댑터를 선택하십시오.
3. 온도 범위 평가: 어댑터가 작동할 온도 범위도 평가해야 합니다. 작동 온도가 높은 경우 안정적인 성능을 보장하려면 더 높은 정격 전력의 어댑터를 선택해야 할 수도 있습니다.
4. 올바른 커넥터 유형을 선택하세요: 어댑터에 사용되는 SMA 커넥터 유형도 전원 처리 기능에 영향을 미칠 수 있습니다. 애플리케이션의 특정 요구 사항을 고려하고 요구 사항에 적합한 커넥터 유형을 선택하십시오. 예를 들어 높은 정밀도와 낮은 손실이 필요한 경우 정밀 SMA 커넥터를 선택할 수 있습니다.

SMA 어댑터 및 해당 전력 등급의 예

SMA 어댑터와 해당 전력 등급의 몇 가지 예를 살펴보겠습니다.

• 1.0mm 어댑터:1.0mm 어댑터마이크로파 및 밀리미터파 애플리케이션에 사용하도록 설계된 고성능 어댑터입니다. 일반적으로 최대 110GHz의 주파수에서 최대 50W의 전력 정격을 갖습니다.

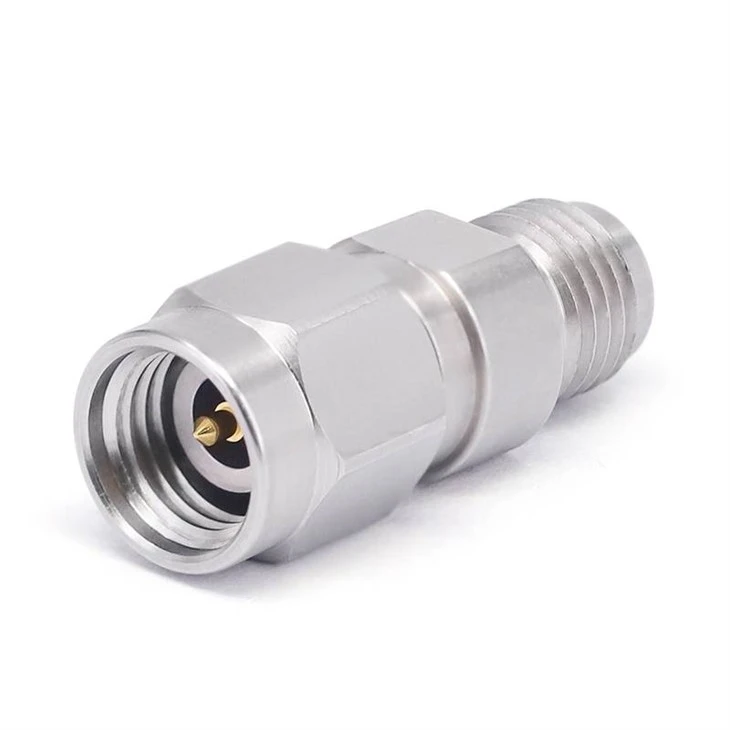

• 3.5mm 어댑터:3.5mm 어댑터0~34GHz 주파수 범위의 RF 애플리케이션에 널리 사용되는 선택입니다. 일반적으로 낮은 주파수에서 최대 100W의 전력 등급을 가지며, 높은 주파수에서는 감소할 수 있습니다.
• WR12 직선 도파관 어댑터:WR12 직선 도파관 어댑터고전력 RF 애플리케이션에서 도파관에서 동축으로의 전환에 사용됩니다. 특정 설계 및 작동 조건에 따라 수백 와트를 초과할 수 있는 정격 전력으로 높은 전력 수준을 처리할 수 있습니다.

RF 시스템에서 전력 등급의 중요성

SMA 어댑터의 전력 등급은 RF 시스템에서 가장 중요합니다. 해당 용도에 비해 전력 등급이 너무 낮은 어댑터를 사용하면 다음과 같은 다양한 문제가 발생할 수 있습니다.

• 신호 저하: 정격 전력을 초과하면 어댑터가 과열되어 신호 손실 및 왜곡이 증가할 수 있습니다. 이로 인해 시스템 성능이 저하되고 안정성이 저하될 수 있습니다.
• 구성요소 손상: 전력 레벨이 높으면 커넥터 핀이 녹거나 유전체가 손상되는 등 어댑터가 영구적으로 손상될 수도 있습니다. 이로 인해 수리 또는 교체 비용이 많이 들 수 있습니다.
• 안전 위험: 극단적인 경우 과도한 전원으로 인한 어댑터 과열로 인해 화재나 감전 등의 안전 위험이 발생할 수 있습니다.

결론

결론적으로, SMA 어댑터의 전력 등급은 RF 애플리케이션에서 전력을 처리하는 능력을 결정하는 중요한 매개변수입니다. 전력 등급에 영향을 미치는 요소를 이해하고, 제조업체의 사양을 참조하고, 전력 요구 사항에 따라 올바른 어댑터를 선택하면 RF 시스템에서 최적의 성능과 안정성을 보장할 수 있습니다.

SMA 어댑터의 정격 전력에 대해 질문이 있거나 애플리케이션에 적합한 어댑터를 선택하는 데 도움이 필요한 경우 언제든지 당사에 문의하세요. 당사의 전문가 팀은 항상 귀하의 RF 요구 사항에 가장 적합한 솔루션을 찾는 데 도움을 드릴 준비가 되어 있습니다.

참고자료

• 포자르, DM (2011). 마이크로파공학(4판). 와일리.
• 콜린, RE (2001). 마이크로파 공학 기초(제2판). 맥그로힐.
