SMA 커넥터에 관한 모든 것



SMA 커넥터는 널리 사용되는 RF 동축 커넥터이며, 고성능 및 다양성으로 유명한 . 1950 년대 Bendix Scintilla에 의해 개발되었으며 "SMA"라는 이름은 하위 지배 버전 A .를 나타냅니다. . 디자인은 고급 환경에서 효율적으로 작동하기위한 것입니다. 신호 .



1. SMA 커넥터의 주요 기능

크기 : SMA 커넥터는 외부 도체 직경이 0 . 141 인치 인 소형 구조를 가지고있어 공간이 제한된 응용 분야에 적합합니다.

주파수 범위 : 일반적으로 최대 18GHz로 작동하지만 일부 고성능 버전은 26 . 5GHz 이상에 도달 할 수 있습니다.

임피던스 : 대부분의 SMA 커넥터는 50 옴이며 RF 및 마이크로파 시스템의 표준 구성 .입니다.

커플 링 메커니즘 : 1/4 인치, 인치당 36 개의 스레드가있는 스레드 커플 링 설계를 채택하여 강한 진동 저항과의 확고하고 안정적인 연결을 보장합니다 .

SMA 재료 및 표면 처리 과정

껍질은 일반적으로 황동과 스테인레스 스틸로 만들어졌으며, 부식 저항과 전도도를 향상시키기 위해 니켈, 금과 같은 도금 될 수 있습니다 ..

중앙 도체는 구리, 황동 또는 베릴륨 구리 일 수 있으며, 최적의 신호 전송을 달성하기 위해 금도금 표면이있는 .

전압 정장 파도 비율 (VSWR) : 고품질 SMA 커넥터는 VSWR이 낮으며 (일반적으로 1 . 2 : 1 12 GHz 미만) 최소 반사로 효율적인 신호 전송을 의미합니다.



2. SMA 커넥터 유형

SMA 커넥터는 다양한 응용 프로그램에 맞게 다양한 구성으로 제공됩니다.

포트 유형에 따르면, 표준 포트 SMA, 빠른 연결 SMA 및 역 극성 SMA .으로 나눌 수 있습니다.

구조적 스타일에 따르면, 직선 및 오른쪽 각각의 유형으로 나눌 수 있습니다 . 직선 커넥터는 직렬 연결에 사용되며, 오른쪽 앵글 유형은 단단한 공간 . 90- 학위 굽힘 설계는 공간을 절약하거나 케이블 장력을 줄일 수 있습니다...

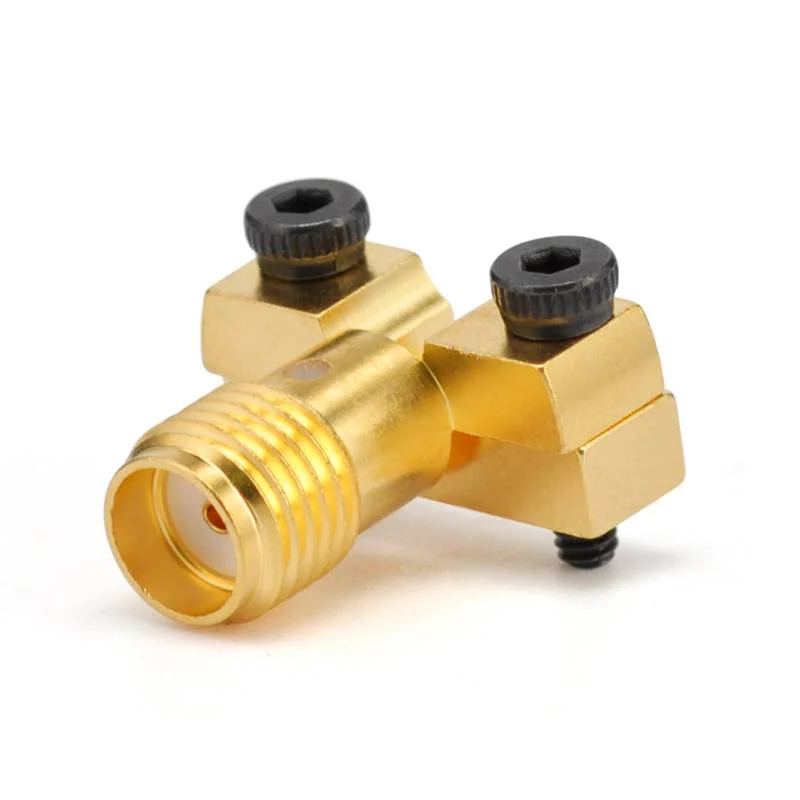

설치 방법에 따르면, 일반 및 패널 마운트 유형 . 패널 마운트 커넥터로 나눌 수 있습니다. 패널 마운트 커넥터는 패널 또는 인클로저에 설치하도록 설계되었으며 2- 홀 플랜지, 4- 홀 플랜지 및 라운드 플랜지 .}과 같은 다양한 유형이 있습니다.



3. SMA의 일반적인 사용

통신 분야에서 SMA 커넥터는 휴대 전화 기지국, 위성 시스템 및 무선 통신 장비에서 널리 사용됩니다 .

테스트 장비에서는 오실로스코프, 네트워크 분석기 및 신호 생성기와 같은 테스트 장치 .에 사용됩니다.

안테나 시스템에서 SMA 커넥터는 종종 무선 시스템에서 안테나를 연결하는 데 사용됩니다 .

RF 회로에서는 앰프, 필터 및 믹서와 같은 많은 RF 장치에서 발견됩니다 .

메모



4. 전력 처리 용량 :

SMA 커넥터는 저전력 및 중간 전원 RF 시스템에 적합하지만 고전력 응용 분야 . 더 높은 전력 시나리오에는 N- 타입 또는 7/16- 유형과 같은 다른 커넥터가 더 적절할 수 있습니다 ..

기계적 내구성 : 일부 큰 커넥터와 비교할 때 SMA 커넥터는 특히 핀 정렬 및 견딜 수있는 기계적 응력 측면에서 비교적 깨지기 쉽습니다 . 따라서 처리 및 설치 중에 추가 치료를 받아야합니다. .



호환성 : SMA 커넥터를 선택할 때 수컷 및 여성 커넥터가 스레드 크기 및 임피던스 측면에서 일치하는지 확인하여 잘 연결되어 . 2 . 92mm 및 3.5mm 포트와 상호 연결 될 수도 있습니다.
